Elektryczna dzwonkowa dzwonka: rodzaje i metody połączenia

Niemal w każdym nowoczesnym domu znajduje się dzwonek do drzwi, który z melodią informuje o przybyciu gości. Zadaniem takiego prostego urządzenia jest zapewnienie głośnego, dobrze rozpoznawalnego sygnału dźwiękowego po naciśnięciu przycisku.

Przewodowy dzwonek wyróżnia się obecnością różnorodnych melodii i dźwięków, które osoba wybiera według własnego uznania. Rodzaje i cechy urządzenia, jego połączenie z siecią omówiono w artykule.

Urządzenie dzwonkowe

Aby zrozumieć urządzenie i zasadę działania dzwonka elektrycznego, konieczne jest zapoznanie się z jego głównymi elementami.

Należą do nich:

• Elektryczny magnes, który służy jako sygnał.
• Hammer.
• Kotwica
• Bezpośrednio dzwonek lub filiżanka.
• Kontakty
• Wiosna.
• Przycisk.
• Akumulator lub zasilanie elektryczne.

Zasada działania i cechy

Zasada działania przewodowego dzwonka elektrycznego opiera się na bliskości elektromagnesu i kotwicy.

Dzięki temu:

• Mosiężny kontakt ruchomego typu jest umieszczony w pobliżu kotwicy.
• Gdy nie ma elektryczności na elemencie elektrycznym, styk jest dociskany do sekcji śrubowej podłączonej do jednego zacisku.
• Drugi terminal jest podłączony do cewki magnesu elektrycznego, a jego druga sekcja jest połączona z kotwicą.
• Po naciśnięciu przycisku dzwonka obwód zamyka się, urządzenie zwory wchodzi do cewki, która jest przyciągana do bieguna za pomocą magnesu elektrycznego.
• Następnie młot uderza w powierzchnię dzbana.
• Mosiężny kontakt typu tocznego, otwiera obwód i odsuwa się od sekcji śrubowej.
• Poprzez cewkę elektromagnesu zatrzymuje przepływ prądu.
• Elektromagnes nie przyciąga już kotwicy.
• Sprężyna przesuwa kotwicę z bieguna elektromagnesu.
• Kontakt jest ponownie dociskany do śruby, zamykając obwód.
• Prąd zaczyna ponownie przechodzić przez powierzchnię cewki, młot wydaje sygnał dźwiękowy, a cały proces powtarza się ponownie, aż do zatrzymania przycisku.
• Jeśli przycisk, który jest odpowiedzialny za bieżący przerywacz, jest zamknięty, kotwica stale oscyluje, a młot uderza w kubek, który odtwarza sygnał.

Główną funkcją magnesu elektrycznego jest samoczynne przełączanie urządzenia, jego obecność pozwala na zamknięcie i otwarcie obwodu elektrycznego.

Tabela pokazuje zalety i wady struktur:

Rodzaje połączeń elektrycznych

Połączenia przewodowe z drzwiami mogą być:

• Z elektronicznym kształtowaniem dźwięku.

Zastosowanie różnych układów scalonych pozwala na zastosowanie drgań o różnych częstotliwościach do głośnika. W tym przypadku można wykonać melodyjne tryle, dźwięki natury, specjalnie zaprogramowane melodie lub dźwięki, które mogą sięgać od niskiego humu do grania dobrze znanych utworów muzycznych.

W tym przypadku przycisk służy do uruchomienia obwodu w działaniu. Aby kontrolować połączenie, nie ma potrzeby przyciskania wysokiego napięcia bezpośrednio z sieci. Możesz użyć napięcia od 3 do 12 V, które wystarczą do utworzenia sygnału. W tym przypadku schemat połączeń jest znacznie uproszczony, mniejsze przewody są stosowane, a przycisk ma dłuższą żywotność.

Wskazówka: podczas używania takich urządzeń nie należy trwale trzymać przycisku. Wystarczy nacisnąć krótko raz, a połączenie zadziała, po odtworzeniu zaprogramowanej melodii.

Zalety projektu:

1. możliwość uzyskania różnorodnych dźwięków, zastępujących zwykłe dzwonienie;
2. dostosować czas trwania i objętość;
3. brak wysokiego napięcia na przycisku.

Wady obejmują potrzebę zasilania połączenia.

• Programowalne połączenia przewodowe dla drzwi.

Do wszystkich wymienionych powyżej zalet dodano możliwość wyboru określonej melodii lub nagrania do odtwarzania po naciśnięciu przycisku. Najłatwiej jest odtwarzać różne melodie za każdym naciśnięciem przycisku.

Przy bardziej złożonych opcjach ustawić różne tryby: dla ochrony, normalny, cichy. Aby to zrobić, w przypadku dzwonka znajduje się przycisk do przełączania trybów i urządzenie do regulacji głośności.

Na przykład: w trybie watchdog, po odtworzeniu określonej muzyki, pojawia się głośne szczekanie psa, odważni niechciani goście.

• Projekty z autonomiczną mocą.

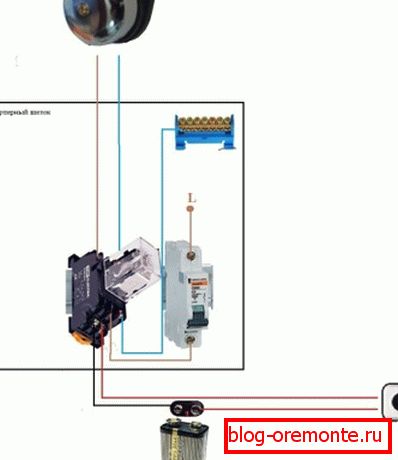

Autonomiczny zasilacz jest zwykle nieodłącznym elementem połączeń bezprzewodowych, ale istnieją modele przewodowych projektów, które działają na bateriach. Ich główną zaletą jest zdolność do pracy nawet przy braku energii elektrycznej, przy regularnej wymianie elementów mocy.

Jeden zestaw baterii może służyć w normalnej pracy do jednego roku. Te połączenia offline są montowane bezpośrednio na drzwiach. W takim przypadku połączenie i przycisk urządzenia znajdują się po różnych stronach.

• Połączenia za pomocą przycisków dotykowych, które nie muszą mieć systemu mechanicznego z kontaktami.

Istnieją bardzo proste obwody, które dają sygnał do włączenia dźwięku z dotyku palca. Zwykle składają się z jednego tranzystora i minimalnej liczby opasek. Brak połączeń - brak reakcji po dotknięciu rękawic.

• Przewodowe połączenia z komunikacją głosową.

Takie systemy są bliższe domofonom. Ale są też proste, tanie urządzenia z mikrofonem i głośnikami. Kiedy naciśniesz gościa na przycisku, możesz zapytać, kto przyszedł przed otwarciem drzwi.

Elektryczny wybór dzwonka

Wskazówka: Przed podniesieniem elektrycznie sterowanego dzwonka należy zapoznać się z zaleceniami.

Instrukcja wyboru urządzenia oferuje:

• Skontaktuj się ze specjalistycznym sklepem, w którym doświadczeni konsultanci udzielają wyczerpujących informacji na temat wielu rodzajów dzwonków.
• Określ typ dzwonka elektrycznego dla Twojego domu. Należy wziąć pod uwagę jego koszt, wygląd, sposób połączenia, możliwość regulacji głośności i łatwość instalacji urządzenia własnymi rękami.
• Zidentyfikuj dzwonek.

Wskazówka: w przypadku dużego domu musisz kupić głośne urządzenie, aby jego dźwięk był słyszalny nawet w najodleglejszych zakamarkach budynku.

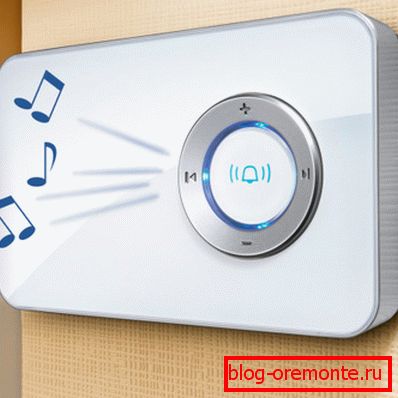

• Doskonały design i piękny wygląd wyróżniają dzwonki-gongi, które emitują dźwięki trąbkowe.
• Przydatną funkcją dla połączenia jest wyróżnienie go w ciemności. W tym celu stosuje się małe diody LED lub materiały świecące.

Doskonałe rozwiązanie do instalacji połączenia w prywatnym domu, w kraju - do zakupu bezprzewodowego dzwonka elektrycznego. Jedna jego część jest zamontowana na bramie, a druga w domu. Korzystanie z przewodowego dzwonka będzie niewygodne ze względu na złożoność instalacji i wysokie koszty układania kabla.

Zainstaluj dzwonek

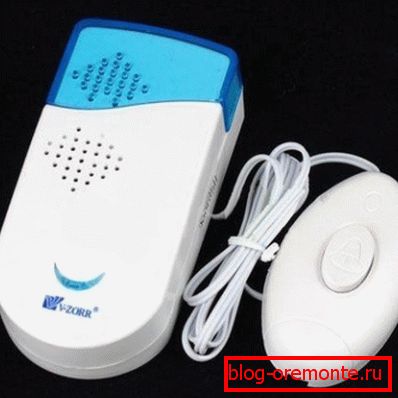

Przyciski i panele dźwiękowe są połączone przewodami.

Przez rodzaj mechanizmu budowy są:

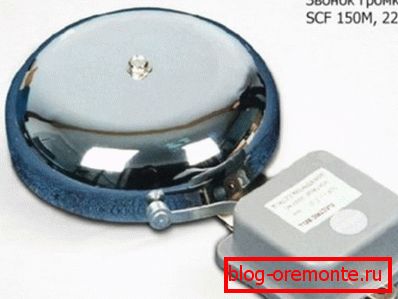

• Hammer.

• Zummer.
• Dzwonkowaty.

Różnią się one wewnętrznym urządzeniem i zasadą działania. Pracuj z sieci iz akumulatora.

Aby połączyć połączenia z przewodami elektrycznymi, musisz kupić:

• Wiertarka elektryczna.

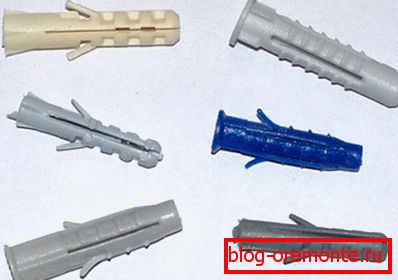

• Dybella.
• Nóż jest konstrukcją.
• Taśma izolacyjna.
• Wskaźnik śrubokrętu.
• Zestaw śrub.

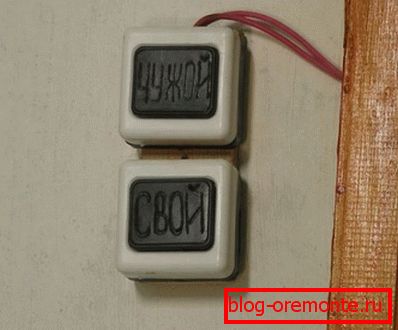

Jeden lub dwa przyciski mogą być podłączone do zamka, na przykład, jeśli istnieje jeden wspólny przedsionek dla kilku mieszkań. W takim przypadku jeden znajduje się w przedsionku, a drugi na podeście przed drzwiami.

W takim przypadku schemat okablowania urządzenia będzie miał dwa równoległe przyciski. Po kliknięciu dowolnego z nich łańcuch się zamknie i mechanizm zadziała.

Aby prawidłowo podłączyć dzwonek do drzwi, warto obejrzeć film w tym artykule.

Okablowanie kabli i schemat połączeń

Dzwonek elektryczny nie może działać bez prądu, który wymaga okablowania w miejscu zamocowania urządzenia. Zazwyczaj do działania produktów potrzebny jest prąd przemienny o napięciu 220V.

Kabel może być dwużyłowy lub dwurdzeniowy. Przewody o przekroju nie mniejszym niż 0,5 mm? Nie należy jednak używać zbyt grubych przewodów - moc pobierana przez połączenie przewodowe jest niewielka.

Wskazówka: Materiał przewodów musi być taki sam, jak w przypadku przewodów elektrycznych w domu lub mieszkaniu.

Różne typy produktów mają swój własny schemat połączeń. Zwykle przy budowie budynków mieszkalnych układane są przewody pod standardowe urządzenia drzwiowe.

Budując dom samodzielnie lub podłączając przewodowy dzwonek elektryczny, możesz wybrać produkty z dowolnym schematem okablowania i położyć na nim przewody. Obwód połączenia wywołania zazwyczaj dokładnie kopiuje obwód wyłącznika, najprostszy z obwodów elektrycznych.

Dzięki temu:

• Żarówka zostaje zastąpiona przez mechanizm dźwiękowy.
• Zamiast przełącznika - przycisk.
• Zero jest podłączone do panelu dźwiękowego, faza jest podłączona do przycisku.
• Oba elementy są ze sobą połączone, jak widać na zdjęciu.

• Naciśnięcie przycisku zamyka fazę i przyczynia się do pojawienia się sygnału dźwiękowego.

Mechanizm instalacyjny do reprodukcji dźwięku

Wskazówka: Urządzenie jest zasilane z sieci, co wymaga przestrzegania zasad bezpieczeństwa podczas pracy z urządzeniami elektrycznymi. Podłączenie produktu elektrycznego jest konieczne tylko po wyłączeniu zasilania w całym mieszkaniu.

Kiedy dzwonek jest podłączony do napięcia, jego styki i okablowanie w mieszkaniu są połączone. Jeśli są one bardzo długie, druty są cięte, a końce przycinane nożem konstrukcyjnym.

Dalej:

• Po podłączeniu przewodów należy je lekko zacisnąć szczypcami, które zapewnią niezawodność połączenia i poprawią kontakt.
• Połączenia są izolowane.

• Działanie urządzenia jest sprawdzane.
• Podczas podłączania mechanizmu czteroprzewodowego do dwużyłowego okablowania określa się zero i fazę związaną z połączeniem.
• Pozostałe przewody są starannie połączone ze sobą.
• Wszystkie elementy są starannie izolowane.
• Praca połączenia jest sprawdzana.

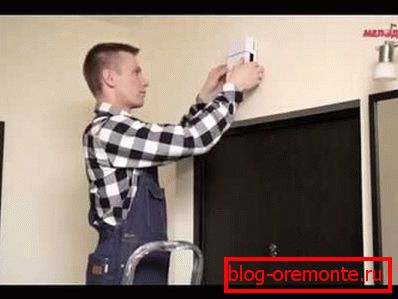

• Urządzenie jest przymocowane do ściany zwykle w korytarzu lub korytarzu.
• W promieniu około półtora metra od dzwonka nie powinno być grzejników ani żadnych urządzeń grzewczych.
• W ścianie w miejscu instalacji wywiercony zostaje otwór, a panel mechanizmu dźwiękowego jest mocowany za pomocą kołków i wkrętów samogwintujących.
• W ramie drzwi wywiercony jest otwór, przez który przechodzą przewody łączące przewody przycisku i panel dźwiękowy.

Ustawianie przycisku połączenia

W przycisku dzwonka są dwa kontakty, jeden z nich jest sprężynowy. Naciśnięcie przycisku dotyka drugiego styku, obwód zamyka się, a mechanizm zaczyna dzwonić. Po zwolnieniu przycisku kontakty otwierają się.

Przycisk łączy dwa przewody z dwoma pinami. Połączenia są starannie owijane taśmą lub mocno przymocowane za pomocą zacisków, w zależności od konstrukcji urządzenia. Sam przycisk jest przymocowany do ściany za pomocą drewnianego gniazda.

Wszystkie dzwonki w drzwiach przewodowych są urządzeniami, które pozwalają dać sygnał osobie siedzącej za zamkniętymi drzwiami. Jaki projekt wybrać każdy decyduje sam, o ile sygnał jest dobrze słyszalny i ma przyjemny dźwięk.
