Fundacja pod bramą: zrób to sam

Bramy - twarz! Twój garaż, działka, terytorium osobiste. Muszą być piękne i wygodne w użyciu. Niezawodny, nowoczesny, funkcjonalny i bezpieczny-impregnowalny.

I nigdy nie można zaprzeczyć. Bramy przesuwne spełniają już wszystkie niezbędne wymagania, ponieważ ich technologia produkcji wyprzedziła daleko. Usunięto wszystkie problemy i konstruktywne błędy.

Więc też je kupiłeś i chcesz je dostarczyć. Gdzie zacząć? Konieczne jest ułożenie fundamentu pod bramę, w przeciwnym razie po instalacji natychmiast się "położy".

Монтаж ворот проектируется с основания под роликовые опоры. При монтаже и установке откатных ворот или шлагбаумов основной момент – качественное проектирование, начерченная на schemat wsuwanej bramy – и, собственно, устройство бетонного основания, предпочтительно с армированием. При этом и фундамент должен быть наглухо соединен с самой несущей конструкцией, к которой потом будут крепиться все прочие элементы.

• 1 Najprostsza wydajność

• 1.1 Dodanie wykonania

Najprostsza wydajność

Zwróć uwagę! Podano przykład dla konkretnego przypadku, który może nie być odpowiedni dla wszystkich sytuacji. Sprawa jest jednak typowa, dlatego podlega powszechnym rozważaniom. Weź klasyczną wersję "użytkownika" fundamentu do bram przesuwnych, dla których istnieje algorytm urządzenia, najprostsze materiały, minimum pracy i niska cena.

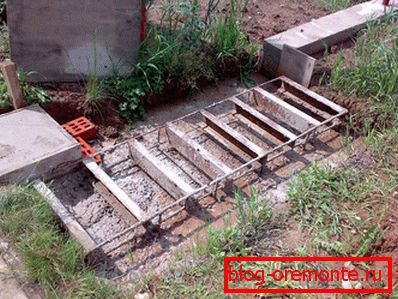

Będzie to stalowy kanał, zamontowany w żelbetowej podstawie.

Wyobraź sobie proces w uproszczonej formie, aby przestać się bać technologii:

1. Po stronie przyszłego otwarcia bramy, gdzie zostanie zlokalizowana tak zwana "strefa odrzutu", mały płot odpada blisko ogrodzenia. Parametry są określone przez twój projekt, będzie on miał około metra głębokości i około 40 cm szerokości. Oblicz długość wykopu na "ogonie" konstrukcji, czyli na przeciwwadze, to około 40-50% szerokości całej bramy.
2. Masywny kanał stalowy o szerokości 16-20 cm mierzy się w długości, przepiłowany na wymiar rowu. Od dna do uzyskanego elementu warzy się kilka armaturin lub stalowych prętów o średnicy 8-12 mm. Zapewni to "twardość" podstawy, ponieważ wzmocnienie będzie ściśle osadzone w betonie.
3. Gotową strukturę zanurza się w otwartym wykopie, jednocześnie musi być wyrównany do horyzontu (ściśle!) na poziomie konstrukcji. W przeciwnym razie wystąpią problemy z funkcjonowaniem mechanizmu. Trudno będzie postawić względnie ciężką bazę własnymi rękami, dlatego musisz skorzystać z pomocy sąsiada lub krewnego. Użyj klocków lub kamieni, aby zamknąć struktury spod nich. Należy pamiętać, że kanał z górną półką, na której będą się poruszać łożyska wałeczkowe, musi znajdować się na równi z powierzchnią drogi w samym otworze, bez względu na to, czy będzie to asfalt, dachówka itp.
4. Dno lub wykop z ustalonym poziomem kanału, wlać beton około centymetra poniżej szczytu kanału.

Dodanie wydajności

Ten projekt zakłada obecność gotowych słupów ogrodzenia granicznego, do których brama zostanie przymocowana za pomocą mechanizmu.

Если вы столбы еще не поставили, имеет смысл рассматривать вариант, когда устанавливаются fundamenty śrubowe do bram przesuwnych, и тогда важными и ведущими элементами можно сделать те самые ввинчивающиеся краевые столбы. Но ленточный фундамент, все же, будет предпочтительнее, даже одновременно с установкой столбов забора.

Wskazówka! Niektórzy amatorzy, oprócz już ustalonych filarów, robią jeszcze jeden, dodatkowy. A następnie przyczepiają konstrukcję górnego wspornika, który za pomocą rolek. Można to uznać za racjonalne w dwóch przypadkach: gdy istniejące podpory z ogrodzenia są bardzo słabe lub gdy bramy są bardzo masywne i wymagają dodatkowego wzmocnienia. A w przyszłości dobrze, jeśli w najbliższej przyszłości planuje się zmienić płot wraz z filarami.

We wszystkich innych sytuacjach nie jest konieczne umieszczanie dodatkowych stanowisk, jest stratą pieniędzy i twoją siłą. Jest to powikłanie instalacji i poważne pogorszenie estetyki wyglądu.

Komponent techniczny

Proces techniczny dla prawie wszystkich sposobów budowania fundamentu bramy można przekształcić w typowy algorytm:

1. Określenie wymiarów komponentów.
2. Oznaczenie rowu lub wykopu.
3. Pogłębianie.
4. Przygotowanie komponentów w rozmiarze.
5. Wzmocnienie i instalacja osadzonych części i elementów.
6. Właściwie to wylewanie fundamentu, czyli betonowanie.

Załaduj warunki zgodności

Zwróć uwagę! Zwróć szczególną uwagę na niezawodność mocowania opraw do kanału hipotecznego. Wzmacniające pręty, które wchodzisz do betonowego fundamentu, wiążą matrycę i główny kanał nośny. Ta informacja zawiera instrukcje dotyczące instalacji konstrukcji nośnych - elementy osadzone muszą być odpowiednio przymocowane do miejsca osadzenia!

Podczas przygotowywania i instalowania należy wziąć pod uwagę, że podczas maksymalnego otwierania skrzydeł drzwi w kanale hipotecznym obciążenie wzrasta tak bardzo, jak to możliwe, dlatego krawędź powinna być dobrze zainstalowana i zabezpieczona. To samo dotyczy obciążeń podczas prawie całkowitego zamknięcia zaworów. Почти – потому что сила до того как кольцевой ролик зафиксируется в ловушке, будет самой большой, а при его спокойном положении в ловушке – минимальной. Для полного понимания действия сил при попадании ролика в ловушку нужно посмотреть соответствующие фото или wideo.

A jeszcze lepiej - idź na uniwersytet i zdaj egzamin teoretyczny. Dlatego warto wierzyć ekspertom i maksymalnie wzmocnić te konkretne budowle.

Największe obciążenie podczas działania bramy spadnie na dolne dno kanału, to jest na podstawie. Podobne wysiłki będą również podejmowane w punkcie przyłączenia kanału do betonowego fundamentu. W niektórych szczególnych przypadkach, podczas otwierania dużego skrzydła, wałek wyładowczy nie styka się z powierzchnią wspornika, pod wpływem nierównomiernie rozłożonej masy konstrukcji.

Wtedy cała moc jest skoncentrowana na kanale nośnym. W tym stanie struktura jest obciążana punktowo, lokalne obciążenia są określane przez materiał liścia i długość przesuwnych bramek (szerokość otworu). (Zobacz także Brama - jak wybrać)

Dlaczego takie cechy techniczne? Do wyboru materiałów:

• Drut, na przykład, jako pręty do zbrojenia nie jest odpowiedni, jeśli jego średnica jest mniejsza niż 8 mm;
• Jako podstawowe materiały do ​​masy betonowej używamy gotowej zaprawy z betonu M350, zakupionej na bazie produkcyjnej;
• Lub w przypadku samodzielnego mieszania - marka cementu portlandzkiego nie jest niższa niż M500;
• I twardy kamień, najlepiej kamień, do wypełniacza. Gruz granitowy jest doskonały, można go swobodnie kupić od pracowników kolei podczas demontażu lub naprawy torów kolejowych. Sprzedają to tylko brudno, bo dla nich ten materiał jest drugorzędny. Będziesz musiał zrobić z niego "kąpiel", czyli spłukać dużą ilością wody.

Dla jeszcze lepszego zrozumienia: oznaczenie (oznaczenie) betonu lub cementu jest wskaźnikiem obciążenia ściskającego na centymetr kwadratowy. Granitowy żwir lub żwir jako wypełniacz nadal daje konkretne dodatkowe wysokie mrozoodporności, które będą bardzo potrzebne dla otwartego fundamentu pod przesuwanymi bramami.

W końcu nie jest to fundament domu, który jest izolowany i wodoodporny, a od góry jest "tłoczony" przez ciepły budynek mieszkalny. Betonowy fundament pod bramą jest stale otwarty, wystawiony na działanie niskich temperatur. Niska odporność na mrozy zapewni odpryski po pierwszej zimie.

Dlaczego nadal potrzebna jest wysoka odporność na mróz? Ponieważ w naszym wesołym klimacie fundament zostanie "przemoczony", woda nie dba o to, że jest betonowa. Podstawa, nasycona jesienną wilgocią, z minusowymi temperaturami zimowymi, zostanie oderwana od środka - w tym celu i wysoka wytrzymałość, aby wytrzymać siły wewnętrzne.

Konieczne jest wybranie cementu o wysokiej liczbie F na etykiecie, ponieważ "F" jest wskaźnikiem mrozoodporności. Oraz dodatkowe kryterium selekcji - wskaźnik W, oznaczający wodoodporność utwardzonego cementu. Oczywiście im wyższe F i W, tym lepszy materiał będzie nam odpowiadał.
