Gost 31173 2003 wewnętrzne stalowe drzwi

Tematem materiału prezentowanego przez nas później był GOST na drzwiach stalowych wyposażonych w urządzenia blokujące i instalowanych w budynkach przemysłowych i cywilnych. Jedyną rzeczą, której nie obejmuje ten standard, są drzwi, na które nakładane są specjalne wymagania: odporność na substancje agresywne, odporność na wybuch, odporność na kuloodporność i bezpieczeństwo przeciwpożarowe.

Zastosowanie wszystkich innych produktów, o których, między innymi, wideo w tym artykule powie, zależy od warunków ich użytkowania, i jest regulowane przez drzwi GOST 31173.

Cechy klasyfikacji

Stalowe drzwi GOST 31173 2003 są klasyfikowane według sześciu głównych cech. Przede wszystkim jest to oczywiście spotkanie, ponieważ drzwi wejściowe mogą być: uliczne, wewnętrzne i łańcuchowe. Wewnętrzne drzwi mogą być mieszkaniem wejściowym i działać jak zwykłe drzwi wewnętrzne.

Różnice strukturalne

Drugi znak określa projekt jednostki drzwi. Tutaj różnica może znajdować się w pudełku, ponieważ jest zamknięta; reprezentuje kształt litery "P"; lub jest uzupełniony progiem, który jest dodatkowym elementem.

• Poniższy znak klasyfikacyjny dotyczy liczby płócien i opcji ich otwarcia. Najczęstsze drzwi z jednym skrzydłem - lewe lub prawe otwarcie. Następnie są dwustronne bloki, których tkaniny mogą być takie same lub mają różne szerokości.

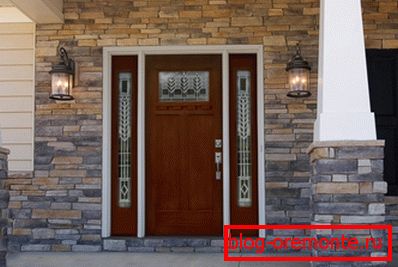

• Metalowe drzwi - najczęściej są to modele ceremonialne, mogą być również zdobione intarsjami. Jest to albo prostokątna lub półokrągła pawęż, która znajduje się poziomo nad otworem, lub wąskie nieotwieralne płótna po bokach płótna. To jest wersja, którą widzimy na powyższym zdjęciu.

Rozróżnij drzwi i kierunek, w którym się otwierają: na zewnątrz lub do wewnątrz. Ma również znaczenie, ile pętli uszczelnienia znajduje się w przedsionku. Często są to dwa, ale może więcej.

Wykończenia twarzy i opcje wydajności

Czwarty znak, zgodnie z którym drzwi stalowe są klasyfikowane zgodnie z GOST 31173 2003, jest ich przednim wykończeniem.

Istnieje siedem opcji:

• Na pierwszym miejscu jest farba - zarówno tradycyjne, jak i proszkowe. Są to najbardziej popularne opcje wykończeniowe (patrz Wykończenie drzwi metalowych - stwórz swój własny styl): w pierwszym przypadku głównym kryterium wyboru produktów jest niska cena, w drugim - niesamowita trwałość powłoki, którą już nazywamy anty-wandalem.
• Następnie dostępne są podszewki z naturalnej lub sztucznej skóry i izolacja; dekorowanie powłokami filmowymi; okładziny z drewna lub płyty (fornir, podszewka z MDF). Przy okazji, wiele z tych typów wykończeń można zrobić na starych drzwiach lub zrobić to samemu.

Zwróć uwagę! W przypadku wszystkich rodzajów powłok polimerowych stosowanych do dekoracji drzwi producent musi złożyć wniosek potwierdzający ich bezpieczeństwo sanitarne.

• Szklane lub lustrzane wykończenie wygląda bardzo pięknie na drzwiach, szczególnie na frontowych drzwiach.. Opcjonalnie płótno uszlachetniane jest metalową płytą z pięknym frezowaniem lub grawerem lub kilka metod wykończeniowych jest łączonych w jednym modelu. Generalnie, koordynując swoje działania z klientem, producent może wykonać każdy inny rodzaj dekoracji - nawet złocenia.

W odniesieniu do właściwości termicznych, według GOST, drzwi zewnętrzne ze stali są dzielone przez odporność na przenoszenie ciepła do trzech klas. Minimalna wartość tego wskaźnika powinna wynosić 0,4 m2 * C / W

Nic mniej nie podlega klasyfikacji. Najwyższa klasa odporności na przenikanie ciepła wynosi ponad 1 m2 * C / W W standardzie znajduje się tabela, która przedstawia pożądane wskaźniki przepuszczalności powietrza i wodoodporności.

Izolacja akustyczna dla stalowych drzwi jest równie ważna. Istnieją również trzy klasy, których podział jest przeprowadzany zgodnie z poziomem redukcji hałasu.

Wskaźniki poniżej 20 decybeli nie podlegają klasyfikacji. Trzecia klasa jest najniższa, ze wskaźnikami do 25 dB, w drugiej klasie do 31 dB, a pierwsza klasa to ponad 32 dB.

Mechanika i bezpieczeństwo produktów

Normą dla drzwi metalowych jest również stół ze wskaźnikami wytrzymałości, które są również podzielone na trzy klasy. Jest w nim pięć różnych cech, zgodnie z którymi drzwi należą do jednej lub drugiej klasy. Jest instalowany na najgorszym wyniku testu.

Ta odporność na obciążenia statyczne działające w płaszczyźnie płótna; prostopadle do płótna; i w obszarze pętli. Reguluje również poziom odporności na efekty dynamiczne w kierunku, w którym płótno się otwiera, i uderzenia w obu kierunkach.

Według właściwości bezpieczeństwa drzwi są klasyfikowane w następujący sposób:

1. Standardowa wydajność drzwi. Są one wyposażone w mechanizmy blokujące nie niższą niż trzecia klasa (M3) i anty-odłączalne sworznie.
2. Wzmocnione bloki. W tym przypadku dodano wzmocnione zawiasy drzwi i zamki z dużą liczbą śrub, które mogą zablokować drzwi wokół obwodu ganku. Ich siła musi odpowiadać drugiej klasie (M2).
3. Drzwi antywłamaniowe. Są to wszystkie te same wzmocnione bloki, ale charakterystyka zamków w nich zainstalowanych musi odpowiadać pierwszej klasie wytrzymałości (M1).

• Możesz dowiedzieć się, czy drzwi są wzmocnione przed Tobą, czy też chronią, zaznaczając je. Do tego po prostu dodaje się odpowiednią literę "Y" lub "Z". Ogólnie rzecz biorąc, niniejszy standard zaleca, aby producenci w paszporcie produktu wskazywali wszystkie wyżej wymienione dane. Są również zaszyfrowane w etykietach.

Informacje powinny obejmować: rozwiązanie konstrukcyjne; możliwość wypełnienia wstęgi i wykończenia twarzy; całkowite wymiary; klasa zamkowa. Paszport powinien być dołączony do schematu otworu płótna lub obrazów, a także instrukcji dotyczących instalacji i obsługi produktu.

Wymagania dotyczące stalowych drzwi

Paragraf 5 normy, o której mówimy, brzmi lista wymagań, które odnoszą się do klocków drzwiowych wykonanych ze stali. Wśród ogólnych przepisów podano, że wstęga jest konstrukcją spawaną, do wytwarzania której stosuje się blachy stalowe lub profile zakrzywione.

Spawanie jest częścią konieczną do połączenia. Inne typy połączeń są dopuszczalne tylko wtedy, gdy znajdują się one przed spawanymi, zgodnie z charakterystyką wytrzymałościową - ale ogólnie rzecz biorąc jest to mało prawdopodobne. Jeśli chodzi o rozwiązania projektowe płócien, standard przedstawia cztery główne opcje.

Konstruktywne odmiany płócien

Pierwsza opcja jest taka: płótno jest wykonane na ramie z profili z zamkniętą pustą sekcją i przyspawane do niej są dwie blachy stalowe. W tym samym czasie wstęga jest wypełniona plastrem miodu (tektura falista lub płyta pilśniowa). Drugi rodzaj metalowych drzwi wygląda jak wygięta skrzynia zamontowana na profilach o przekroju w kształcie "U". Wewnątrz takich tkanin wypełnij pianką polistyrenową.

• W trzecim wariancie rama płótna jest zgrzewana z profili o bardziej złożonym przekroju, wypełniona izolacją mineralną i zamknięta na zewnątrz blachą stalową, a od strony pomieszczenia materiałem z blachy - na przykład twardą płytą pilśniową. To jest rodzaj drzwi, które można zobaczyć na poniższym obrazku.

• Czwarta opcja jest również połączona: rama wypełniona pianką jest wykonana z drewnianych prętów - i tylko jej krawędzie są chronione za pomocą kątowego profilu stalowego. Strona zewnętrzna i wewnętrzna, jak w trzecim przypadku, są z jednej strony zamknięte stalą, az drugiej strony włóknistą warstwą.
• Niezależnie od opcji konstruktywnej, w płótnach należy zastosować mediatory - usztywnienia, wzmacniające ramę płótna. Mogą być nie tylko pionowe lub poziome, ale również ukośne. Konieczne jest wzmocnienie stref sprzężenia zwrotnego, a także miejsc, w których zainstalowane są szpilki zapobiegające wypinaniu.
• Przy wytwarzaniu tkanin metalowych standard pozwala, aby wyściółka wewnętrznej strony nie była z litej blachy stalowej, a wycinane półwyroby spawane ze sobą wzdłuż profilu, wzmacniając szwy. Na wewnętrznej stronie musi być zapewniona klapa, która jest niezbędna do naprawy zamka lub zatrzasku.

• Mechanizmy blokujące, które obejmują nie tylko zamki i zatrzaski, ale także zawory, są mocowane na specjalnych podkładkach, śrubach i obejmach mocujących z gwintem. Spawanie nie jest używane, ponieważ w jego trakcie można łatwo zepsuć niektóre części zamka.
• Otwory, które zawierają śrubę lub rygiel, muszą być chronione przez metalowe pudełko, które jest przyspawane do profilu ramy. Wejście rygla podczas zamykania zamka musi być wolne - i do tego rozmiar otworu musi być co najmniej 2,2 cm większy niż przekrój śruby.
• Odpowiedni poziom izolacji akustycznej uzyskuje się poprzez zainstalowanie dwóch obwodów uszczelniających. Uszczelki są montowane wzdłuż całego obwodu płótna, zapobiegając najmniejszej szczelinie. Jeśli moduł drzwi jest przeznaczony do montażu na zewnątrz, uszczelki powinny być odporne na zmiany wilgotności i temperatury.

Należy zauważyć, że drzwi według GOST 31173 2003 - a mianowicie, ich rozmiar i waga, istnieją pewne ograniczenia. Poniższe dane nie powinny przekraczać:

1. wysokość: 2,2m
2. szerokość: 1,2m
3. na powierzchni tkaniny: 9 mkw
4. wagowo: 250 kg

Dodatkowe obliczenia wykonywane są na drzwiach produkowanych powyżej powyższych norm, a ich zgodność z wymaganiami normy potwierdzają wyniki poszczególnych testów.

• W celu uniemożliwienia wyjęcia ostrza zamkniętych drzwi z zawiasów, konstrukcja produktu zapewnia stałe śruby lub, jak się je nazywa, anty-szpilki. Są one instalowane na ramie płótna i są mocowane za pomocą spawania, nitowania lub dociskania.
• Rozmiar bolców, ich liczba i położenie powinny być wskazane na rysunkach roboczych. Ale najczęściej są one dostarczane wraz z zawiasami, ponieważ jest to najbardziej niezawodna opcja.

Aby rama drzwi mogła zostać zainstalowana w otworze, części, które nazywane są uchwytami montażowymi, są przyspawane do jej profilu. Dozwolone są również inne rozwiązania skierowane przez producenta w celu zapewnienia trwałości instalacji urządzenia.

Wymiary i tolerancje

O tym, jaki powinien być maksymalny rozmiar w wysokości i szerokości, zostało już powiedziane powyżej. Generalnie drzwi metalowe, jak każde inne, są wykonywane w standardowych wersjach.

Jeśli jest to drzwi jednodrzwiowe, wówczas najczęściej stosowanymi wymiarami są: dla drzwi wejściowych 2.1 * 0.9m, dla drzwi wewnętrznych 2.0 * 0.8m. Chociaż oczywiście opcje mogą być inne. W każdym przypadku zarówno wymiary, jak i rysunki wykonane na płótnie są koniecznie odzwierciedlone w dokumentacji technicznej produktu.

• Oprócz wymiarów samych drzwi, odzwierciedla sekcje profili, szczegółowe wymiary węzłów i szczelin. Na rysunkach wskaż położenie urządzeń blokujących, otworów, dla nich i pętli. Norma pokazuje również tabelę, w której zdefiniowane są maksymalne dopuszczalne odchylenia od wymiarów wymiarowych.
• Ogólnie rzecz biorąc, 3 mm to maksimum, które jest dozwolone tylko przez wewnętrzny rozmiar pudełka o wysokości większej niż 2 m. Minimalne dozwolone dla zewnętrznego rozmiaru płótna, które wynosi 1 mm / 1000 mm. W szczelinach pod zakładką nie powinna być różnica większa niż 1,5 mm.

• Wytwórca musi z taką samą starannością kontrolować długość przekątnych i zwiotczenie okładzin oraz prostoliniowość krawędzi ramy i płótna. Wszystkie parametry geometryczne są obliczane z uwzględnieniem cech konstrukcyjnych wyrobu, jego technologii montażu i zgodnie z normą 21778 obowiązującą od 1981 r.
• GOST, o którym mowa w tym artykule, nakłada wymagania zarówno na materiały stosowane w produkcji, komponenty i uszczelki, jak i na gotowe produkty. W szczególności elementy stalowe nie powinny mieć krzywizny, pęknięć, dziur, wgnieceń i rdzy. Chociaż dopuszczalna jest lekka falistość, nie szkodząc estetyce produktu jako całości.

Dostawa zespołu drzwi ze stali jest montowana za pomocą urządzenia blokującego. Jest to obowiązkowe - ale takie elementy jak wizjer, ogranicznik kąta otwarcia, bliżej są instalowane za dodatkową zgodą klienta. Produkt musi być opatrzony etykietą lub napisem znacznika informującym o tym, który producent, kiedy i według którego zamówienia został wyprodukowany. Również na bloku musi być umieszczone oznakowanie i pieczęć wydziału, który przeprowadził kontrolę techniczną.
