Instalując samozamykacz, zrób to sam

Ostatnio drzwi na drzwiach były widoczne tylko w instytucjach administracyjnych i bardzo szanowanych zakładach. Dzisiaj nikogo to nie dziwi, a taki mechanizm jest postrzegany przez wielu jako coś codziennego - coś, co można zainstalować własnymi rękami, a zatem wykorzystać w domu.

Czym jest to urządzenie, jakie są opcje sprzedaży i jak zainstalować zamykacze drzwi? Postaramy się odpowiedzieć na te pytania tak szczegółowo, jak to tylko możliwe, a jako pomoc wizualną zalecamy obejrzenie filmu w tym artykule.

Odmiany zamknięcia

Zasada działania pierwszego bliskiego, opracowanego pod koniec IXX wieku przez amerykańskiego Blounta, opierała się na mechanizmie korbowym tłoka i została zamontowana tylko w górnej części altany drzwiowej.

  • Mechanizm ten, choć nieco przestarzały, nadal jest produkowany przez większość producentów. Powodem tego jest jego prostota, niezawodność w działaniu i, oczywiście, rozsądna cena. Naturalnie, przez ponad sto lat historii zamykaczy drzwi, byli inżynierowie, którzy stworzyli urządzenia o zupełnie innych zasadach działania.
Samozamykacz: montaż w wersji podłogowej

  • Na przykład są to mechanizmy z wałkiem rozrządu i drążkiem przesuwnym; z napędem zębatym; z elementami elektromagnetycznymi i hydraulicznymi. Dzięki nowym pomysłom montaż samozamykacza można teraz wykonać nie tylko wzdłuż górnego obrysu płótna.

Nowoczesne urządzenia do zamykania drzwi, mogą być wbudowane w podłogę lub ramę, i ogólnie mogą być montowane w dowolnej możliwej pozycji. W związku z tym opcje instalacji zamków drzwi zależą od ich cech konstrukcyjnych, które będziemy dokładniej rozpatrywać.

Modele do montażu na górze

Aby otworzyć drzwi wahadłowe lub wahadłowe, należy przenieść pewien wysiłek na jego płótno - osoba popycha go do przodu lub przyciąga do siebie. Gdy samozamykacz jest zamontowany na drzwiach, wymaga wysiłku. Siła uderzenia gromadzona jest przez sprężynę ściskającą, która znajduje się we wnęce wewnętrznej urządzenia.

  • Unclenched, przywraca płótno do pierwotnej pozycji - to znaczy reguluje zamykanie drzwi. Pomimo faktu, że istnieje wiele różnych opcji, montaż zamykaczy drzwi w ogromnej większości odbywa się z góry. Wyjątkiem może być szklane drzwi wahadłowe, w których mechanizmy zamykające są zwykle wbudowane w podłogę.

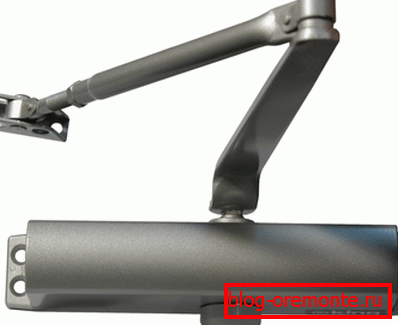

Opcje instalacji samozamykacza
  • Mechanizm bliższego widoku na zdjęciu oparty jest na napędzie składającym się z tłoka zębatego i mechanizmu, który go porusza. Takie modele są dość proste i niedrogie. Po otwarciu drzwi dźwignia łącząca środnik z samozamykaczem porusza się łukiem. Nie jest tylko przykręcony do ciała - jego ramię jest połączone z kołem zębatym, którego oś pokrywa się z osią urządzenia.
  • Obrotowe zęby koła zębatego z tłokiem, który przepływa przez siłę sprężyny do dźwigni połączonej z skrzydłem drzwi. Przez długi czas nikt nie miał żadnych skarg na takie urządzenia. Ale z czasem okazało się, że ta opcja nie jest najlepsza dla procesu siłowego.

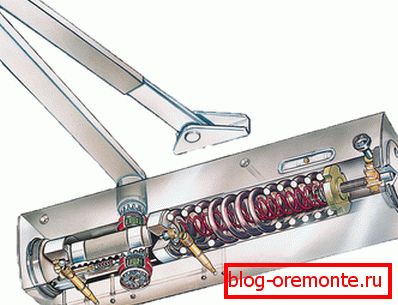

Wewnętrzne urządzenie leżącego na bliższej stronie
  • Stało się to wraz z pojawieniem się mechanizmów z napędem krzywkowym i przesuwnym prętem. Dziś takie techniczne rozwiązanie można uznać za najbardziej optymalne. Montaż samozamykacza typu krzywkowego może być wykonany zarówno w opcji podłogowej, jak iz góry. Główną różnicą strukturalną takich urządzeń jest krzywka, która znajduje się pomiędzy dwoma tłokami: otwarcie i hamowanie.
  • Między sobą łączą się za pomocą rolek. Po otwarciu drzwi tłok otwierający obraca się, a krzywka ściska sprężynę równomiernie. Kiedy zaczyna się prostować, tłok otwierający staje się pozycją początkową, a hamulec blokuje drzwi, uniemożliwiając ich zatrzaśnięcie.

W porównaniu z samozamykaczami do drzwi z mechanizmem krzywkowym, mechanizmy z tłokiem hydraulicznym i napędem zębatym wydają się być przestarzałe, ponieważ nie mają odpowiedniej kontroli nad kurtyną bramy lub możliwości jej regulacji. Zbyt duża wysokość nie może być przypisana liczbie ich zasług.

Inne rodzaje zamykaczy

Oczywiste jest, że technologia instalacji zamknięć zależy od ich konstruktywnej różnorodności. Tylko nie każda opcja może być tak łatwo zamontowana samodzielnie, tak jak w przypadku urządzeń górnej instalacji.

A więc:

  • Jeśli chodzi o, na przykład, samozamykacze podłogowe, kwestia ich wyboru jest podejmowana tylko na etapie projektowania pomieszczenia - lub jego generalnego remontu, gdy drzwi są również demontowane (patrz Usuwanie drzwi wewnętrznych: jak to zrobić w prawo) i wykładzina podłogowa. I ogólnie: nie chodzi nawet o to, jak samemu zainstalować drzwi bliżej podłogi. Zwykle robią to specjaliści firmy, która sprzedała ci drzwi.

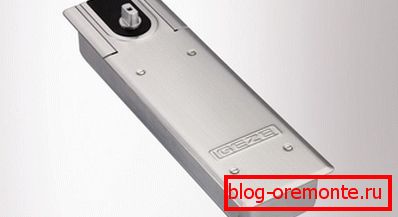

Bliżej do instalacji podłogowej
  • Wszystkie zamknięcia podłogowe działają na tej zasadzie. Dolne podparcie drzwi jest jednocześnie osią bliższego końca. Podczas otwierania skrzydła drzwi działa on na rolkę wewnątrz urządzenia, uruchamiając ją. Walec znajduje się pomiędzy paskami połączonymi z tłokiem hydraulicznym, którego sprężyna jest zamontowana na pręcie. Znany jest następny scenariusz: sprężyna zostaje otwarta i drzwi się zamykają.
  • Synchronizacja takiego urządzenia zapewniona jest za pomocą rolki zamykającej. Ponieważ nie ma dźwigni w podłokietniku, ma znacznie większy moment obrotowy. W przypadku drzwi wahadłowych takie urządzenie może być instalowane niekoniecznie w pobliżu ściany, ale także w środku otworu. W takim przypadku można przejść przez drzwi z dwóch stron - ale nie wszystkie modele zamykaczy są odpowiednie do tego.

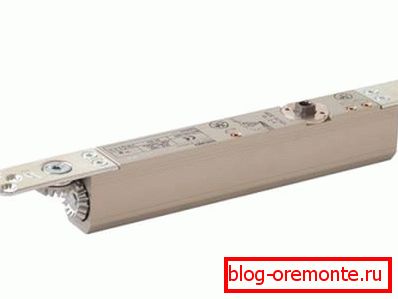

Zamknięcie drzwiowe wpuszczane do montażu w skrzydle drzwiowym lub skrzyni

Urządzenia zaprojektowane do montażu w futrynie drzwi działają na tej samej zasadzie co podłoga, ale nadal mają niewielką różnicę strukturalną. Jest to ta sama notoryczna dźwignia, której nie ma w wersji podłogowej bliższej.

Jak wybrać i zainstalować bliżej

Obecny standard mówi, że musisz wybrać zamknięcia zgodnie z wymiarami i masą skrzydeł drzwi (patrz parametry drzwi wewnętrznych - co musisz o nich wiedzieć), ponieważ to właśnie dzięki tym cechom są one klasyfikowane. Łącznie istnieje siedem klas dla drzwi o szerokości 750 mm lub mniej (klasa 1), do płócien o szerokości 1600 mm (klasa 7).

  • Jednocześnie waga płótna nie powinna przekraczać 160 kg - dwa bliżej można zamontować na cięższych drzwiach, które równomiernie rozkładają ładunek. W przypadku, gdy wysokość drzwi przekracza 2,5 m, a jest ona zainstalowana w miejscu, w którym występują przeciągi, producenci zalecają wybranie bliżej o jedną lub dwie klasy.
  • Do której klasy należy ten lub ten model, możesz dowiedzieć się z paszportu produktu. By the way, jego obecność jest obowiązkowym wymogiem GOST do kompletności urządzenia. Instrukcje montażu należy również dołączyć do samozamykacza. Cała dokumentacja musi być wydrukowana w języku kraju konsumenta - należy zwrócić na to uwagę przy zakupie.
Różne sposoby pozycjonowania samozamykacza

Podczas instalowania narzutu typu urządzenia należy skupić się na kierunku otwierania płótna. Jeśli drzwi zostaną otwarte wewnątrz pomieszczenia, wówczas samozamykacz zostanie umieszczony na górze płótna od strony zawiasu.

Podczas otwierania w kierunku wyjścia z pomieszczenia (od siebie) korpus urządzenia jest przymocowany do skrzynki, a dźwignia jest przymocowana do skrzydła drzwi. Zasada działania bliżej, technologia instalacji nie wpływa.

Niuanse edycji

Przyjrzyjmy się bliżej technologii instalacji, a my będziemy pamiętać opcję faktury. Urządzenie z reguły znajduje się w kartonowym pudełku, zdemontowanym: etui, ramię dźwigni, cały niezbędny sprzęt i szablon montażowy.

  • Aby wykonać pracę, którą będziesz potrzebował: śrubokręt, śrubokręt, wiertło 3 mm, klucz nasadowy 10 mm i taśma miernicza. Jeśli bliżej jest zamontowany na drzwiach ulicy, to w każdym razie lepiej umieścić go w pomieszczeniu. Jeśli zawiasy drzwiowe znajdują się w tym samym miejscu, korpus zamka jest przymocowany do skrzydła i dźwignia na ramie.
  • Schemat montażu w zestawie jest wykonywany przez producenta w rzeczywistej skali 1: 1. Pokazuje dokładnie, jak ustawić urządzenie. Czerwona linia na szablonie reprezentuje linię ganku: poniżej znajduje się płótno, nad nim znajduje się ramka. Jeśli instalacja nie zostanie wykonana od strony płótna, na którym znajdują się zawiasy, szablon musi po prostu zostać obrócony tak, aby ciało osoby znajdującej się bliżej było na płótnie, a przyczepność na ramie.
Schemat zamykania instalacji: szablon montażowy

Zwróć uwagę! Po przymocowaniu systemu do drzwi, w miejscu instalacji bliższego, musisz oznaczyć szydłem papier, a następnie wywiercić otwory na element mocujący. Należy pamiętać, że dla koderów klasy 2 i powyżej oznaczenia są wykonywane na czarnych znakach. W sumie musisz obrysować sześć otworów: 4 pod obudową i 2 pod dźwignią.

  • Najczęściej w komplecie z urządzeniem znajdują się dwa zestawy elementów złącznych: jeden do metalu, a drugi do drzwi PCV i drewnianych. Właściwa opcja montażu znajduje również odzwierciedlenie w schemacie. Najpierw montuje się część nośną dźwigni, następnie korpus bliższego, a następnie mocuje się do niej za pomocą śruby. Aby dokręcić śrubę, potrzebujesz klucz do klucza.

Na koniec musisz zdecydować, czy dostosować ostateczną prędkość zamykania drzwi. W tym celu są specjalne zawory na bliżej. Informacje na temat funkcji każdego z nich można dowiedzieć się z paszportu produktu. Po wyregulowaniu pozostaje zamontowanie pokrywy przyrządu i zamocowanie jej za pomocą zatyczki.
