Montaż samozamykacza na częściach zewnętrznych i

Zamknięcia to urządzenia do automatycznego zamykania drzwi, stosowane w budynkach mieszkalnych i przemysłowych, które wykonują swoją pracę niezauważalnie, z właściwą instalacją i konserwacją.

Instalując poza pomieszczeniem, należy wziąć pod uwagę warunki klimatyczne, które nie mają wpływu na drzwi wewnątrz pomieszczenia. Zamknięcia używane wewnętrznie są zwykle obliczane dla mniejszej wagi i nieszkodliwych warunków pracy. Jak zainstalować samozamykacz, wyświetla artykuł.

Rodzaje zamykaczy

Przed zainstalowaniem samozamykacza należy zapoznać się z ich odmianami.

Główne typy konstrukcji według metody instalacji zostały przedstawione w tabeli:

Bliżej typu	Funkcje specjalne
	Urządzenie jest zamontowane na górnej części ramy drzwi.

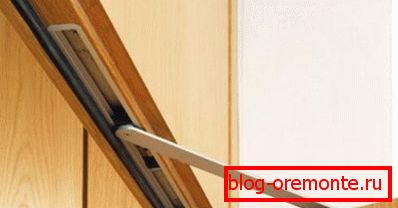

	Jest montowany z góry, przy naprawie pomieszczenia. W przeciwnym razie, po zakończeniu wszystkich prac, niemożliwe będzie zainstalowanie samozamykacza.
	Jest to najbardziej złożony typ produktu, który wymaga wystarczającej ilości doświadczenia do zainstalowania. Często do produktu dołączone są szczegółowe instrukcje montażu samozamykacza. Z jego przestrzeganiem problemów będzie mniej.

Wybór samozamykacza

Wskazówka: Wybierz mechanizm napędowy, powinien być, biorąc pod uwagę rozmiar i wagę drzwi.

Główne zasady wyboru struktury to:

• Określa się masę skrzydła drzwiowego. Wraz ze wzrostem masy zwiększa się moc urządzenia;
• Przy zbyt ciężkich płótnach można zainstalować samozamykacze na więcej niż jednych drzwiach, ale z zachowaniem ich synchronicznej pracy;
• Nie można zagwarantować prawidłowego działania mechanizmu o szerokości skrzydła przekraczającej 1,6 metra;
• Zwróć uwagę na szybkość trzaskania i zamykania drzwi, które określa się wizualnie;
• Otwieranie hamowania. Ta funkcja jest konieczna, aby uchronić drzwi przed uszkodzeniem, gdy uderzy w ścianę;
• Blokowanie drzwi w pozycji otwartej;
• Opóźnione zamknięcie. Ta funkcja pozwala swobodnie przechodzić, gdy potrzebujesz trzymać drzwi.

Po połączeniu w kilku różnych funkcjach cena produktu wzrasta.

Opcje montażu mechanizmu

W zależności od projektu stosowane są różne opcje mocowania zapór. Na przykład, mechanizmy z przesuwanymi kanałami lub z dźwigniami mogą być mocowane od wewnątrz i na zewnątrz konstrukcji drzwi wewnątrz pomieszczenia.

Wskazówka: Z powodu negatywnego wpływu wahań temperatury nie instaluj urządzenia na zewnątrz drzwi wejściowych.

Gładkość ruchu dźwigni zapewnia sprężyna sterująca nim, przy zmiennym przepływie oleju silnikowego do jednej wnęki, a następnie do drugiej. W chłodne dni olej nabiera większej lepkości i staje się bardziej gęsty, a w gorącym stanie się płynny.

Ze względu na wahania temperatury, regulacja urządzenia powinna odbywać się częściej niż wskazywał producent. Spowoduje to zmniejszenie zasobu roboczego systemu.

W tym przypadku wybiera się jeden z trzech mechanizmów do montażu mechanizmu:

• Standardowa instalacja. W tym przypadku fiksacja głównego ciała roboczego jest wykonywana na płótnie. Dźwignia jest przymocowana do skrzyni drzwiowej nadproża;
• Na schemacie górnym mechanizm jest zamocowany na nadprożu lub górnej belce skrzyni, a klocek dźwigniowy jest przymocowany do skrzydła drzwi;
• Podobnie jak w wersji standardowej, wykonywany jest układ równoległy, ale dźwignia nie jest ustawiona prostopadle, lecz równolegle na narożniku montażowym.

Bliższy schemat instalacji двери зависит от варианта размещения петель или направления перемещения полотна при его открывании/закрывании. При открывании двери «на себя», монтаж механизма осуществляется по стандартной схеме на полотно, а рычаг фиксируется к брусу коробки. Вариант «от себя» предполагает верхнее крепление доводчика к притолоке, а фиксация рычага выполняется на полотне.

Istnieją również niestandardowe przypadki, na przykład z niewystarczającą wysokością otworu drzwiowego. Z tak złożonej strukturalnie sytuacji można korzystać z płyt montażowych i narożników.

Samozamykacz w podobnych przypadkach jest instalowany zgodnie ze schematem równoległym na jeden z dwóch sposobów:

• dźwignia jest przymocowana równolegle, mocując jej but do wspornika montażowego, który jest zamocowany na skrzyni;
• główny korpus mechanizmu jest przymocowany do belki skrzyni za pomocą specjalnej płyty montażowej.

Wskazówka: Nie można użyć samozamykacza, jako ogranicznika do otwierania drzwi. Do tego są przystanki na drzwiach.

Schemat i zasady montażu standardowego i górnego

Główne zasady dotyczące konstrukcji montażowych to:

• Prawidłowy wybór zamykaczy modeli, biorąc pod uwagę ciężar i szerokość istniejących drzwi. Aby uzyskać ulgę, można użyć europejskiej standardowej tabeli - EN 1154.
• Na przykład, w przypadku drzwi o szerokości do 75 cm i wadze do 20 kg, wystarczy użyć bliższej klasy EN-1 o parametrach 85 cm i 40 kg, należy kupić EN-2.
•  Klasa mechanizmu jest wskazana w dokumentacji technicznej. W przypadku ciężkich drzwi, w przypadku braku urządzenia o wymaganych parametrach, można zainstalować dwa zamykacze, równomiernie rozkładając obciążenie;
• Upewnij się, że wybrana opcja mechanizmu jest dostępna do instalacji;
• Po zamontowaniu samozamykacz nie opiera się o ścianę ani żaden mebel;
• Bliżej i dźwignia musi być zainstalowana na płaskiej powierzchni.

Jak zainstalować samozamykacz, wideo pokazuje ze wszystkimi niuansami.

Algorytm montażu górnego samozamykacza jest następujący:

• Określa lokalizację instalacji samozamykacza, biorąc pod uwagę kierunek otwierania drzwi. Podczas otwierania drzwi "na sobie" obudowa urządzenia jest zamontowana w górnej części skrzydła drzwiowego od strony zawiasów; "Od siebie" - korpus jest przymocowany do ramy drzwi, a dźwignia do skrzydła drzwi. Używając tej samej technologii, montowane są zamykarki typu zamkniętego, niezależnie od rodzaju ich ciągu - dźwigni lub dźwigni;
• Załączony schemat połączeń w skali 1: 1, do samozamykacza, do skrzydła drzwiowego i ościeżnicy drzwiowej. Poprzez papierowe znaczniki rdzenia zaznaczono wiercenie otworów. Schemat musi być stosowany zgodnie z wybranym typem instalacji;
• Wywiercony w skrzyni i otworach skrzydła drzwi o pożądanej średnicy. Przy produkcji drzwi z metalu o małej grubości lub profilu aluminiowego, należy użyć specjalnych elementów do mocowania lub bonki, które zapobiegną deformacji metalu w miejscu mocowania części;
• Wkręty przez wywiercone otwory mocują konstrukcję nadwozia i bagażnik lub szynę. Odpowiednik dźwigni jest przymocowany do korpusu bliżej za pomocą śruby, dźwignia w kolanie jest połączona.
• Oznacz i ustaw bliżej;
• Regulowana dźwignia kolana tak, że jest ustawiony pod kątem 90 stopni? do płaszczyzny skrzydła drzwi, jak na zdjęciu;
• Siła zamykania drzwi jest regulowana. W tym samym czasie drzwi otwierają się, szacowana jest prędkość zamykania i ustawia się ją do wymaganej wartości za pomocą śrub regulacyjnych;
• Regulowana prędkość zamykania drzwi;

Dostosowując urządzenie w trybie "dokhlop", musisz wyraźnie wyregulować siłę i szybkość zamykania drzwi w dwóch strefach: w zakresie 180? do 15? i od 15? do 0? W strefie końcowej prędkość i siła powinny być nieco większe, aby drzwi zatrzasnęły się prawidłowo, ale należy unikać dużych różnic prędkości;

• Podczas regulacji niemożliwe jest odkręcenie śrub w znacznym stopniu, aby uniknąć rozszczelnienia bliższej części ciała i wycieku oleju, co doprowadzi do uszkodzenia urządzenia.

Procedura instalacji dla samozamykacza

Zewnętrzna samozamykacz robi to sam, aby otworzyć drzwi prawą i lewą ganek i drzwi skrzydłowe.

Drzwi są zawieszone na specjalnych zawiasach. W tym przypadku dno będzie pełniło podwójną funkcję: jako zawias drzwi i dźwignia, jeden z jego końców jest połączony z wałkiem wyjściowym urządzenia, a drugi jest zamontowany na skrzydle drzwiowym.

Procedura instalowania samozamykacza obejmuje:

• Szablon kartonu marży.
• Podłoga jest wydrążona pod drzwiami, po stronie zawiasów.
• Podczas oznaczania szablonu jest umieszczona tak, aby oś mechanizmu była z występem na jednej pionowej, a górna krawędź wgłębienia znalazła się pod pudełkiem, a drzwi o 3 mm.
• Podczas oznaczania rowka dla drzwi wahadłowych konieczne jest umieszczenie szablonu równolegle i symetrycznie względem skrzydła drzwi.
• Wnęka w drewnianej podłodze jest wydrążona na głębokość 6 cm, w nawierzchni betonowej konieczne jest użycie elektromechanicznych noży.
• Bliższa obudowa jest włożona we wgłębienie. Szczelina między obudową a ściankami wnęki wypełniona jest zaprawą cementową lub jej substytutami.
• Po zestaleniu roztworu możesz zainstalować go bliżej.
• Osłonę zamykającą umieszcza się w obudowie i wstępnie mocuje za pomocą śrub.
• Zapinany górny zawias do drzwi. Pionowa linia pionu przechodząca przez jej centralny otwór powinna wskazywać stożkowym wierzchołkiem środek wyjściowego wałka konstrukcji.
• Podczas mocowania górnego zawiasu możliwe niewielkie odchylenia można regulować, przesuwając samozamykacz w obudowie do 10 mm.
• Aby przesuwać się bliżej, należy poluzować śruby po przeciwnej stronie śrub znajdujących się w pobliżu wału wyjściowego.
• Aby nadać korpusowi pożądaną pozycję względem górnego zawiasu, sprawdzana jest jego równoległość do skrzydła drzwi. Do tej regulacji używane są cztery śruby, po dwa z każdej strony ciała bliżej. Po ostatecznej instalacji śruby mocujące są dokręcone.
• Osłona przeciwpyłowa jest umieszczona na wale wyjściowym konstrukcji, a skrzydło drzwi jest zawieszone na zawiasach.
• Wkręt ustawia żądaną prędkość zamykania skrzydła drzwiowego. Kiedy obraca się w kierunku zgodnym z ruchem wskazówek zegara, zamykanie drzwi zwalnia, a przeciw niemu - przyspiesza.
• Ozdobna pokrywa ochronna jest przymocowana.

Niestandardowy schemat instalacji

Jeżeli drzwi mają nietypowe wymiary lub dużą masę, stosuje się niestandardowy układ samozamykacza. Aby to zrobić, zainstaluj dodatkowe paski montażowe lub narożniki. Ich konstrukcja w każdym przypadku została opracowana na miejscu, biorąc pod uwagę wszystkie niuanse.

Przy niestandardowej instalacji możesz użyć następujących opcji:

• Jeśli niemożliwe jest zamocowanie dźwigni do ramy drzwi, wprowadzany jest dodatkowy kąt montażowy, a śruby są mocowane w płaszczyźnie poziomej. Dźwignia jest przymocowana do narożnika od wewnątrz;
• Na rogu ustawiamy korpus drzwi bliżej, który jest przymocowany do górnego nachylenia skrzyni drzwi, a dźwignia jest przymocowana do drzwi;
• Płyta montażowa jest zamontowana na drzwiach, które wychodzą poza górną krawędź panelu, a samozamykacz jest do niego przymocowany. Dźwignia jest przymocowana do ościeżnicy w zwykły sposób;
• Mocująca zawieszana płyta jest umieszczona na ramie drzwi, na której jest zamontowany samozamykacz, a dźwignia jest przymocowana do skrzydła drzwi;
• Samozamykacz jest zamocowany w standardowy sposób, a dźwignia jest przymocowana do płyty montażowej.

Które lepiej jest zbliżyć się do drzwi, instalacja, jest szczegółowo pokazana na filmie w tym artykule.

Jest to krótka technologia instalacji samozamykacza. Aby przedłużyć żywotność urządzenia, podczas pracy nie powinieneś podejmować żadnych wysiłków podczas zamykania drzwi, ograniczania ich lub ruszenia nimi.

Po zainstalowaniu samozamykacza na zewnątrz drzwi, konieczne jest zabezpieczenie konstrukcji przed bezpośrednim kontaktem z opadem, w celu ochrony oleju przed zamarzaniem. Właściwa instalacja konstrukcji i przestrzeganie prostych zasad podczas pracy zapewni długą żywotność samozamykacza każdego projektu.
