Samozamykacz: opcje projektowe i wymagania dla nich

Drzwi, które mają drzwi zatrzymujące się lub wahadłowe, często wymagają kontrolowanego zamknięcia. Jest to ważne nie tylko w przypadku, gdy przepływa przez nie wielki przepływ ludzi, ale także tam, gdzie występują silne przeciągi. Urządzenie zwane popychaczem drzwi może zapewnić kontrolę zamknięcia bramki.

W naszym kraju urządzenia te są produkowane zgodnie z normą P 56177, opracowaną w 2014 roku z udziałem wiodącego światowego producenta systemów drzwi i okien: niemieckiej firmy GEZE. Ty i ja możemy tylko mieć nadzieję, że na przykład im bliżej drzwi "Dyplomata" z Serbii, jest nieznacznie lepsza jakość i design niż produkty rodzimego producenta.

Klasyfikatory zamykające znaki

Pierwszym znakiem, który zamyka klasyfikację, jest jego cel. Przeciwnie, jest to takie samo dla wszystkich urządzeń: zamykanie. Ale same drzwi, a także opcje instalacji na nich, są różne. Dowiesz się więcej o kryteriach, według których są klasyfikowane.

Separacja według celu

Istnieje pięć rodzajów urządzeń:

• Opcja napowietrzna (DN) - zainstalowane w górnym przedsionku drzwi wahadłowych.
• Urządzenie wpuszczane (DV) - jest również przeznaczony do drzwi skrzydłowych i jest zainstalowany na górze.
• Urządzenie do instalacji w podłodze (DP): niższy montaż na drzwiach z gankiem.
• Im bliżej drzwi typu pendular (DM).
• Urządzenia wyposażone w dodatkowe funkcje - najczęściej jest to ślepy zaułek, ale przy otwieraniu może wystąpić amortyzacja. Krótko oznaczane literami DF.

W jaki sposób określona jest klasa

Istnieje również podział na klasy, który zależy od maksymalnej szerokości i wagi płótna. Po zapoznaniu się z poniższą tabelą dowiesz się, jak wybrać właściwe drzwi.

Jest to druga cecha klasyfikacji:

• Istnieją klasy I, II i III, które odzwierciedlają stopień niezawodności urządzenia. Jest to trzeci znak, według którego klasyfikowane są różne typy zamykaczy drzwi.

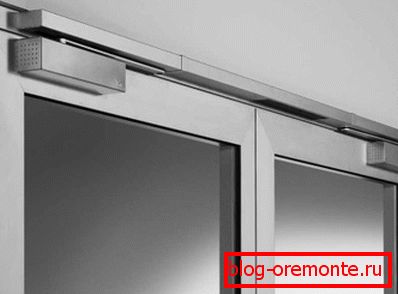

• Czwarty znak wskazuje, czy można użyć zamykaczy do drzwi przeciwpożarowych. 0 nie może; 1- może.

• Piąty atrybut klasyfikacji to warunki, w których można obsługiwać urządzenie. Istnieją tylko dwie opcje: H - warunki normalne, w temperaturach -15 +40 stopni; litera M oznacza mrozoodporne zamykarki do drzwi, które mogą pracować w temperaturach poniżej -15 stopni.

Ostatni szósty znak to trzy klasy, które określają odporność na korozję urządzenia. Najbardziej odporne na wilgoć urządzenia należą odpowiednio do klasy I, trzecia klasa jest najniższa. Cena urządzenia zależy nie tylko od materiału produkcyjnego i złożoności rozwiązania konstrukcyjnego, ale także od klasy samozamykacza.

Oznaczanie i kompletność

Oznaczenie urządzenia zamykającego powinno odzwierciedlać wszystkie 6 cech klasyfikacji. Koduje nazwy, klasy, numeryczne i literowe oznaczenia rodzaju i rodzaju produktu, a także numer standardu, według którego został wykonany.

Zwróć uwagę! Na przykład marka DPDF 310H2 oznacza, że ​​jest to podłoga bliżej z funkcją dohlopa; do drzwi o szerokości 95 cm i wadze 60 kg; pierwsza kategoria niezawodności; nie można umieścić na drzwiach przeciwpożarowych; może być użytkowany tylko w normalnych warunkach; ma średnią odporność na korozję. Zaimportowane drzwi Avtodvodchiki są również oznaczone dwoma dodatkowymi literami CE.

Takie oznakowanie, wraz z datą produkcji i znakiem towarowym producenta, powinno znajdować się nie tylko bliżej, ale także na częściach składowych do niego. Znak marki jest zwykle umieszczany na przedniej stronie produktu, co widzimy na powyższym zdjęciu.

Oznakowanie jest zwykle umieszczane z tyłu obudowy, ale jeśli bliżej znajduje się wpust, to jego oznaczenie można odczytać poprzez zdjęcie panelu ochronnego.

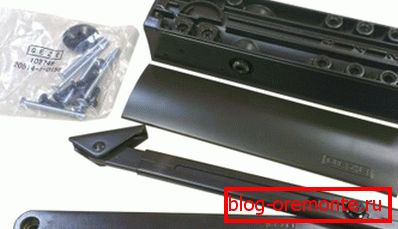

Do produktu należy dołączyć nie tylko instrukcję obsługi i konserwacji urządzenia, ale także pełnowymiarowy szablon-szablon, który widzisz powyżej. Dzięki temu urządzenie zamykające może zainstalować każdy. Dla jasności proponujemy obejrzeć wideo: "Zainstaluj samozamykacz".

Projektanci zamykają i wymagania dla nich

Jednym z głównych wymagań GOST dla zamykaczy jest zastosowanie w ich produkcji odpornych na korozję materiałów i powłok. Dlatego do produkcji takich urządzeń używano stali stopowych i kalibrowanych, a także stopów cynku, aluminium, miedzi i cynku oraz stopów glinu i cynku.

Jeśli urządzenie jest napowietrzne

Pomimo tego, że urządzenie zamykające drzwi może różnić się konstrukcyjnie, istnieją ogólne wymagania, które muszą spełniać wszystkie modele.

• Przede wszystkim powinny one zapewnić otwarcie płótna nie mniej niż 90 stopni. Jeśli drzwi są wahadłem - to w każdym kierunku. Czas zamknięcia drzwi, otwarty pod kątem prostym, powinien wynosić od dwóch do pięciu sekund.
• Niezależnie od kąta otwarcia drzwi, który jest określony przez klasę, bliższy musi zamknąć skrzydło co najmniej o 70 stopni. Jeśli jest to magnetyczny samozamykacz, to końcowe zamknięcie następuje dzięki atrakcyjnym właściwościom magnesu. W innym przykładzie wykonania może to być urządzenie typu DF, wyposażone w funkcję dohlopa.

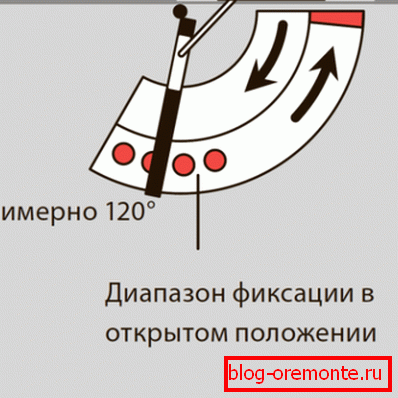

• Produkt można uznać za jakość, gdy można dostosować położenie płótna w odniesieniu do skrzynki lub sąsiedniego skrzydła, tak aby różnica nie była większa niż 1 stopień. Ponadto płótno musi być bezpiecznie zamocowane w skrajnych położeniach: zarówno zamknięte, jak i otwarte.

Wymagania dotyczące wbudowanych zamykaczy

Wszystkie urządzenia zamykające typu DV i DP muszą być wyposażone w funkcję tłumienia otwarcia, tzn. Urządzenie musi je zwalniać, aż osiągnie skrajnie otwarte położenie.

• Jeśli weźmiemy pod uwagę szeroko otwarte 90 stopni. płótno, odcinek ścieżki podczas zamykania do znaku 65 stopni., jest strefą opóźnienia. Urządzenie wysokiej jakości powinno zapewnić czas na przejście tej strefy przez co najmniej 20 sekund.
• Właściwość bliższego nazywa się funkcją spowalniania zamykania sieci. Wymagania normy mają również zastosowanie do czasu potrzebnego do ręcznego obejścia opóźnienia zamknięcia. Wskaźnik ten nie powinien przekraczać 15,3 kgf / m.
• Maksymalne i minimalne ustawienie samozamykacza zgodnie z siłą zamykania powinno zapewniać wszystkie wymagania normy - w tym te wspólne dla wszystkich typów urządzeń. Jeśli chodzi o specjalnie wbudowane mechanizmy, powinny one również zapewnić przyspieszone zamknięcie na ostatnim etapie. Oznacza to, że wymagana jest funkcja dohlop dla wbudowanych programów zamykających.

Wszystkie regulatory, za pomocą których kontrolowane są dodatkowe funkcje, są ukryte w obudowie instrumentu i są uruchamiane za pomocą specjalnego narzędzia. Konstrukcja każdego bliższego - i osadzonego w szczególności - powinna zapewniać nieograniczony dostęp do mechanizmu, bez konieczności demontażu.

Obudowa urządzenia, niezależnie od jego rodzaju, musi być uszczelniona i wykluczać możliwość wycieku płynu, zapewniając działanie mechanizmu.

Cechy konstrukcyjne zamykaczy

Aby otworzyć skrzydło drzwi, musi być pod wpływem określonej siły. Część tego podczas otwierania, a przy zamykaniu - pełny wysiłek, tym bliżej się przejmuje.

Najczęściej akumuluje się ją za pomocą sprężyny, która jest ściskana przy otwieraniu drzwi. Unclenched, po prostu przesuwa płótno do pierwotnej pozycji zamkniętej.

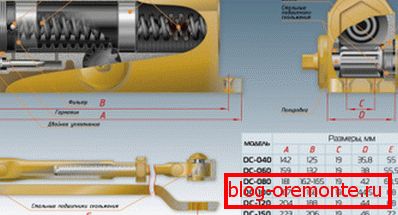

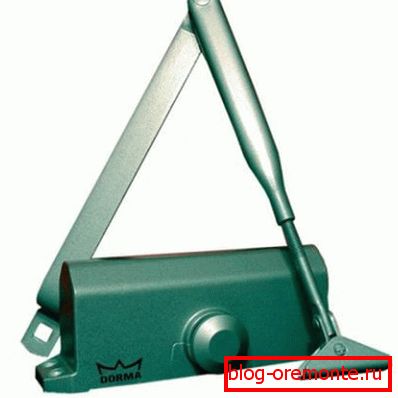

• Najczęściej zamykacze na drzwiach skrzydłowych są instalowane na górze. Faktem jest, że wersję wbudowaną można zainstalować tylko w trakcie układania pokrycia podłogowego lub jego naprawy. W przeważającej większości zamknięcia typu DN mają konstrukcję sprężynową. Oprócz sprężyny mają też przekładnię z tłokiem zębatym, dzięki czemu się porusza.

• Tłok jest połączony z jednym końcem bliższej dźwigni, która odbiera siłę przez sprężynę. Poruszając się po łuku, płynnie otwiera lub zamyka drzwi. Mimo że jest to najpopularniejsza opcja, dziś nie jest najlepsza.

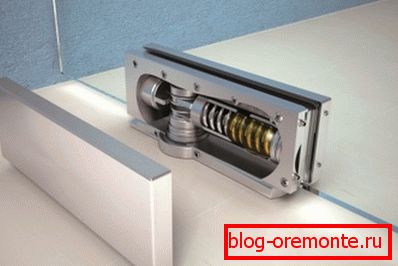

• Opcje napędu typu Cam pojawiły się znacznie później, a eksperci uważają je za najbardziej optymalne. Główną częścią takiego zbliżenia jest kamera. Znajduje się między tłokami otwierającymi i hamulcowymi i komunikuje się z sąsiednimi elementami za pomocą rolek.
• Nie obywa się bez sprężyny: podczas otwierania wstęgi tłok działa na nią przez krzywkę. Podczas zamykania sprężyna prostuje się i uruchamia się tłok hamulca, który zapobiega gwałtownemu zatrzaśnięciu drzwi. W tym przypadku tłok otwierający podnosi się do pierwotnego położenia.

Zwróć uwagę! Przegrzebki typu "cam" mają znacznie wyższy stopień kontroli nad zamykaniem wstęgi, co ponadto można regulować. Ich obudowy są bardziej kompaktowe, co jest szczególnie cenną cechą urządzeń wbudowanych. Ponieważ brakuje im dźwigni mocy, urządzenia typu DV wyróżniają się wysokim momentem obrotowym.

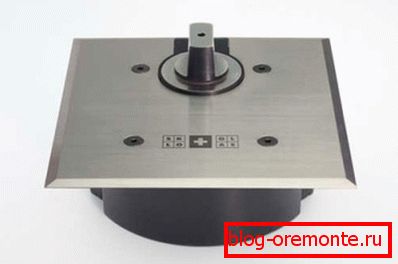

Gładkość działania takiego samozamykacza zapewniona jest przez zainstalowanie rolki zamykającej. W przypadku drzwi obrotowych umieszcza się je w środku otworu, na drzwiach wahadłowych - pod ścianą.

Zauważamy tylko, że nie każdy model samozamykacza może być umieszczony w środku otworu. Jeśli mówimy o zasadniczej różnicy w projektowaniu urządzeń do montażu górnego i podłogowego, to ogólnie rzecz biorąc najważniejsza jest obecność lub brak dźwigni.

Wniosek

Из всего вышесказанного, любому человеку понятно, что перед тем, как выбрать доводчик для дверей, необходимо в первую очередь обратить внимание на ширину и вес полотна. По классификационной таблице, максимальная ширина составляет 1,6 м, а вес 160 kg.

W tych przypadkach, gdy te wskaźniki są przekroczone, istnieje tylko jedno wyjście - aby umieścić dwa drzwi zamykające na drzwiach. Pożądane jest wybranie zamykaczy co najmniej o jedną klasę wyższą niż wymagana - a wideo w tym artykule pomoże ci w tym zadaniu.
