Zrób to sam kute bramy

05-01-2018

Drzwi

Dzisiaj wykuwanie przy bramie jest najbardziej prestiżową i drogą przyjemnością. Prawdopodobnie nie ma osoby, która nie chce jej użyć do dekoracji bramy. Ale zapobiega wysokim kosztom budowy.

W tym artykule wyjaśnimy, jak wykonać bramy kute własnymi rękami. Dostarczone będą szczegółowe instrukcje dotyczące wykonania prac. Elementy wideo i zdjęć można znaleźć w Internecie. Ale opowiemy o ich produkcji poniżej.

Przygotowanie

Podobnie jak cała praca, nasza również wymaga przygotowania. Muszę od razu powiedzieć, że aby wyrobić produkt, trzeba mieć przynajmniej małe pojęcie o pracy z metalem. Tworzenie kutych żelaznych bram to żmudny proces, a zatem cena elementów jest dość wysoka. Chociaż wszystko nie jest tak przerażające, jak mogłoby się wydawać na pierwszy rzut oka

Narzędzia i materiały

Potrzebujemy zestawu narzędzi dostępnych w każdym gospodarstwie domowym i czegoś innego:

Będzie wymagać mocnego imadła, który jest sztywno zamocowany. Na przykład do stołu warsztatowego;
Będzie to konieczne i małe cisy. Na przykład użyłem zakrzywionego. Możesz zastosować dowolny, ale lepiej, że są oryginalne, wystarczy dźwignia zgięcia, a praca będzie wtedy łatwiejsza;
Wymagać półautomatycznego lub elektrycznego spawania. Jeśli wybierzesz drugą opcję, kup cienkie elektrody;
Gaster. Możesz się bez niego obejść, ale może to ułatwić pracę;

Materiały

Aby wykonać fałszywe bramy, należy sporządzić rysunki z wyprzedzeniem i obliczyć ilość materiału. (Zobacz także Bramy - jak wybierać) Przy wyborze elementów ramowych najlepiej jest użyć kształtki.

Nie zapominaj, że elementy kucia znacznie zwiększą ciężar produktu, więc używaj mocnego materiału.

Rura profilowana;
Blacha. Nie bierz mniej niż jeden mm;
Tetrahedron Jest to wymagane do wytwarzania podstawy pików. Najlepszym rozwiązaniem jest wziąć czternasty. Mniejszy rozmiar jest łatwiejszy do przetworzenia, ale po prostu nie wygląda. Większy, niezwykle trudny w obsłudze;
Blacha o grubości 5 mm jest potrzebna do wytworzenia samego piku. Możesz wziąć ich ilość, dodać, dodać 30%, a otrzymasz ilość tego materiału.

Produkcja bram

Начинаем делать bramy kute rysunki есть и закуплен материал. Следует уяснить одну деталь, все элементы после выполнения изгиба и обрезки от установочной базы, немного увеличатся. Это следует учесть при крепеже. Если материал сильно будет пружинить, его следует отжечь, требуется нагреть и дать остыть на воздухе и после этого с ним будет проще работать.

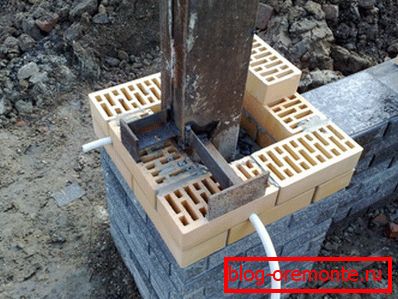

Instalacja słupów

Struktura zostanie zamontowana na słupach. Które powinny być wystarczająco silne, aby wyeliminować obwisłe słupki. Najlepiej zrobić to za pomocą metalowej rury i pokryć cegłą licową.

A więc:

Oznacz punkty instalacji. W tym przypadku nie powinniśmy zapominać o cegle, która będzie wyłożona metalową rurą. Plus grubość materiału. Robić dziury na instalację filarów. Ich głębokość musi wynosić co najmniej jeden metr, a szerokość samej konstrukcji wynosi 10 cm;
Włóż filary i zasypiaj gruz. Taranowanie Podczas instalacji sprawdzamy prostopadłość instalacji za pomocą linii pionowej. Jeśli ta czynność nie zostanie wykonana poprawnie, wówczas skrzydło okienne nie będzie właściwe;

Uwaga: Nie należy używać materiałów do kolumny o grubości mniejszej niż 100 mm. W tym przypadku nie zapewni to pożądanej sztywności mocowania. Fałdy w czasie mogą się zwisać. Lepiej jest użyć grubościennej rury.

Wykonujemy rozwiązanie cementu i piasku w proporcji 1: 3, proporcja nakładana na cement M300. W suchej mieszaninie dodać wodę i doprowadzić do stanu ciekłego. Do tego lepiej pasuje wiertło z dyszą. Nie powinno być grudek w mieszance i powinno być jednorodne;
Rozlejemy zmiażdżony gruz. Sprawdź ustawienie prostopadłe. Jeśli są odchylenia, popraw. Czekamy na zamrożenie.

Aby cegiełkę zbudować z metalu, wykonujemy rozwiązanie, jak opisano wcześniej, po prostu doprowadzamy do stanu kwaśnej śmietany.

Układanie materiału odbywa się za pomocą kielni. Każdy kolejny wiersz musi zachodzić na szew poprzedniej. Da to pożądaną sztywność struktury;
Na wysokości instalacji zasłony powinny spawać karczmy, o grubości co najmniej 5 cm i zwolnić ją przez szew. Że będziemy mieli punkty mocowania zaworów. Jeśli masz bardzo ciężką konstrukcję, można ją zamontować na trzech zasłonach;
Czekamy na wyschnięcie szwu i wykonanie połączenia.

Wykonanie skrzydła

Далее будет рассказано, как сделать bramy kute rysunki которых уже есть, не прямоугольного типа, а фигурного. По типу снимка в начале страницы. Верх может быть сделан и ломаный и с радиусами. Все зависит от вашего выбора.

A więc:

Zaczynamy tworzyć bramy z kutego żelaza, przygotowując miejsce, w którym będą wykonywane prace. Aby to zrobić, wybierz płaską platformę o wielkości większej niż wymiary konstrukcji o dwa metry. Układamy dwa kanały o wymiarach mniejszych niż produkt o wymiarach 20 cm. Podczas układania należy użyć poziomu konstrukcyjnego, musimy stworzyć idealną płaszczyznę równoległą do podłoża. Jeśli nie spełnimy warunków, możemy mieć śmigło w projekcie trudnym do naprawienia;
Powtarzam, nie wykonujemy prostokątnej bramy, ale wykonujemy promień na górze produktu lub wykonujemy przerwaną linię. W tym celu należy wyciąć profil stojaka o długości wskazanej na rysunku;
Rozłóż elementy na stronie spawalniczej. Sprawdź kąt prawidłowych kątów wykonania. Połączenia spawamy;

Uwaga: Podczas układania w stos elementy powinny być mierzone po przekątnej. Powinniśmy mieć regularny kształt geometryczny. Jeśli nie zostanie to zrobione, nie otrzymamy właściwej bramy. Aby zmierzyć przekątną, użyj nylonowej nici, za pomocą której możesz dokonać dość dokładnych pomiarów.

Jeśli pomiary wykazują brak zgodności, wówczas eliminuje się je za pomocą młotka. Sporządź dolne narożniki w końcu. Mamy prostokąt. Górne rogi są przyspawane do niego, a górne nadproże jest tylko zablokowane. Potrzebujemy go do naprawy. Zamiast tego, lepiej jest natychmiast chwycić zbrojenie, które mocno utwierdzi geometrię produktu;
Czyścimy spoiny spawalnicze za pomocą szlifierki i tarczy szlifierskiej;

Uwaga: Przy spawaniu lepiej zamocować elementy ramy do szyny kanałowej za pomocą zacisku. Podczas spawania element nagrzewa się i prowadzi go. Zacisk przytrzyma materiał i nie pozwoli mu odejść na bok. Można go usunąć jedynie poprzez całkowite chłodzenie punktu połączenia.

Teraz podnosimy ramę liścia i kładziemy ją na blasze. Od strony wewnętrznej zajmujemy się rurą profilowaną do blachy;
Jeśli chcesz zrobić ułamaną linię u góry, robimy to. Najpierw narysujemy go na arkuszu metalu, który jest powyżej wielkości bramy. Docinamy profil do pożądanego rozmiaru. Mocujemy do blachy i doku z profilem bocznym, który jest ostatecznie przymocowany. Przechwytywamy elementy i arkusze za pomocą półautomatycznego. Wykonujemy cięcie liścia za pomocą bułgarskiego i tnącego koła. Części mocujemy za pomocą zacisków. Wykonujemy spawanie końcowe. Czekamy na całkowite chłodzenie. Usuń zaciski. Odcięliśmy zbrojenie, aby naprawić produkt. Czyścimy spoiny spawalnicze za pomocą szlifierek. Skrzydło jest gotowe. Górna część ma narysowany kształt;

Teraz zróbmy promień w górnej części klap. Tutaj, trochę trudniej. Niemożliwe jest wykonanie symetrycznie dwóch łuków górnego elementu. Jeśli z linią przerywaną możesz po prostu narysować dokładnie ten sam rozmiar na drugim skrzydle, wtedy po uruchomieniu łuku będzie to trudne. W tym przypadku musimy po prostu zrobić dwie spacje.

Włóż przygotowane szarfę do arkusza i chwyć ją, tak jak w pierwszej wersji;
Mierzymy długość górnego pręta i odcinamy obrabiany przedmiot, tylko plus 30% do pożądanej długości. To pójdzie do promienia;
Jeśli chcesz wykonać mały promień. Następnie Jeden koniec jest zamocowany w imadle, który jest sztywno zamocowany. Wykonujemy rurę rzędu jednego metra i o średnicy nieco większej od profilu i stopniowo zginamy ją ruchami kołyszącymi. Drugi promień jest dokładnie taki sam. Po prostu spróbuj raz na raz. Że okazali się tacy sami;

Uwaga: Kiedy zginasz profil. W żadnym wypadku nie można dokonać dramatycznego wysiłku. Musimy wykonywać płynne ruchy w jednym kierunku.

Jeśli zostanie zastosowana siła, rura może nie zginać, ale złamać. To nie powinno być dozwolone.

Mocowany do szczytu skrzydła. Zaznacz poziom przycinania krawędzi. Przycinaj za pomocą szlifierek i tarczy tnącej. Aplikujemy. Łapiemy. Patrzymy na poprawność mocowania. Odetnę dodatkowy arkusz. Mocowane za pomocą zacisków. Gotuj w końcu. Usuwamy spady spawów. Czekamy na chłodzenie. Usuń zaciski. Skrzydło jest gotowe.

Teraz zastanów się, jak zrobić duży promień, kiedy nie można go osiągnąć za pomocą zakrętu.

Wytnij obrabiany przedmiot o wielkości większej niż 30%. Z jednej strony wykonujemy nacięcia pod ostrym kątem;
Wkładamy przedmiot w cis i przycinamy jedną krawędź;
Delikatnie naciśnij drugą krawędź i ustaw żądany promień;

Uwaga: Gib powinien być wykonany z dwóch końców. Nie próbuj wykonywać linii gięcia w częściach. Uruchom prawidłowy promień w tym przypadku nie zadziała. Nie rób dużego cięcia.

Spróbuj na obrabianym przedmiocie, jeśli to konieczne, nacięcie zawsze można zwiększyć. Jeśli natychmiast zrobisz dużą, później będziesz musiał dużo parzyć i czyścić, co wymaga dużo pracy.

Kiedy promień dojdzie do narysowanej linii, robimy wszystko, jak opisano powyżej.

Zrób kolce

Niemal wszystkie elementy kucia wykorzystywały kolce. Wykonuje się je w następujący sposób.

Na początek określamy rozmiar tego elementu. Następnie wykonujemy całkowite wymiary i umieszczamy je na arkuszu o grubości 5 mm;
Wyłączyliśmy prostokąty, które przecinamy za pomocą szlifierki i tarczy tnącej;
W razie potrzeby wykonujemy niezbędne promienie na papierze ściernym;
Teraz musimy nadać elementowi trójwymiarowy wygląd. Aby to zrobić, za pomocą szlifierki i tarczy szlifierskiej, usuń kąty pod pożądanym pochyleniem, a otrzymamy część o objętości. Istnieje druga opcja, podgrzać przedmiot spawaniem gazowym, a następnie opryskać krawędzie młotkiem.

Uwaga: Nagrzewasz się do białego koloru, w przeciwnym razie materiał będzie słabo spłaszczany. Podczas pracy należy nosić okulary i odzież z plandeki.

W przeciwnym razie iskrzenie może cię zranić. W żadnym przypadku nie chłodzić przedmiotu obrabianego, w przeciwnym razie po prostu utwardzić element. Pozwól się ochłodzić naturalnie.

Zwinięty pręt

Lanca często jest przymocowana do tetra, na którym znajduje się spirala. Możesz zrobić to sam. Spójrzmy na ten proces krok po kroku.

Potnij czworościan o pożądanym rozmiarze;
Załóżmy, że musimy wykonać spiralę na dowolnej części przedmiotu obrabianego w odległości 10 cm, lub może dwie sekcje ze spiralą, nie ma znaczenia, że zasada jest taka sama. Umieszczamy ryzyko na obrabianym przedmiocie w odległości 10 cm;
Zaciskamy sztywno zamocowany imadło wzdłuż linii, gdzie rozpocznie się spirala;
Przyjmujemy krzywe cisowe i mocujemy wzdłuż linii końca zwojów;
Obracaj zakrzywione cisy wzdłuż osi czworościanu i twórz spirale.

Uwaga: Uwzględniamy liczbę pełnych obrotów, jeśli tego nie zrobimy, elementy będą niesymetryczne. Pełny obrót, równy jednemu obrotowi materiału.

Następnie usuń obrabiany przedmiot i przyciąć go.

Wykonaj elementy o promieniu

W elementach kuźniczych występuje wiele promieni, z którymi wykonywane są różne kształty. Do ich produkcji używa się czworościennego przedmiotu obrabianego lub koła. Wszystko zależy od wybranego wzoru.

Aby wykonać rysunki promienia, musimy pobrać blachę o grubości co najmniej 3 mm;
Narysuj pożądany wzór na arkuszu;
Przy zginaniu o więcej niż pół okręgu, pierścień należy odciąć od rury o takiej średnicy o wysokości około 20 mm;
Dla nie pełnych średnic odpowiednie są dowolne kształtki o długości 20 mm. Będzie to kolumna dołączona do zakrętu na blasze;
Teraz robimy to: Na rysunku, na którym skrajne punkty zgięcia spawane są takie elementy. Na początku wzoru zawsze powinien znajdować się pierścień z tuby;
Mocujemy czworościan do pierwszego pierścienia i chwytamy go za pomocą spawania. Rozpocznij wykonywanie zginania, jednocześnie pociągając przedmiot za jego wolną krawędź jedną ręką i delikatnie uderzając młotkiem w miejsce zginania młotkiem drugą ręką. To usuwamy napięcie metalu. I tak docieramy do następnego zakrętu. Łapiemy w najwyższym punkcie przez spawanie i dalej gniemy.

Uwaga: Zawsze zajmuj zapasy w rozmiarze większym niż wzór. Konieczne byłoby, co pociągnąć. Jeśli wstępnie ogrzejesz element za pomocą spawania gazowego, wówczas ogólnie zginie jak glina. Nigdy nie spiesz się. Wykonaj jednolity nacisk.

Powyższe metody można wykorzystać do uzyskania niemal dowolnego kształtu. Najważniejszą rzeczą do przemyślenia. Bardzo niewiele elementów powstaje w wyniku czystego kucia. Większość jest wykonywana jak poprzednio. Najważniejsze jest, aby elementy na raz na dwoje drzwi i jeden wzór na raz. Cena tego wydania nie jest tak wysoka, jak na pierwszy rzut oka wydaje się, że możesz zrobić wszystko.

Prace wykończeniowe

Po wykonaniu elementów kucia należy je natychmiast pokryć płynem antykorozyjnym i pozostawić do wyschnięcia. Pojawi się biały kwiat, który należy usunąć kawałkiem tkaniny.

A więc:

Na drzwiach wykonuj otwory do mocowania zamków i zasłon. Należy to zrobić natychmiast, po przymocowaniu zaworów będzie to trudniejsze. Nie wykonujemy otworów w drugiej klapie do zasuw, prace te muszą być wykonywane jako zespół;
Zabieramy zasłony i spawamy je. Należy zauważyć, należy używać tych elementów tylko potężne, które są przeznaczone do bramy. Lepiej wybrać wzór z łożyskami. Zapewnią one pożądaną gładkość przebiegu zaworów;

Możesz wziąć podstawową kurtynę i wykonać ją jako kutą. Aby to zrobić, na arkuszu metalu narysuj pożądany kształt. Cięcie za pomocą szlifierek. Odetnij krawędzie i zwiększ głośność. Spawane do podstawy. Przykłady formularzy podano poniżej.
Przymocuj elementy kuźnicze do skrzydła, do tego używamy półautomatycznego. Twórz połączenia według metody punktowej. Oszczędzi to czas i materiał;
Czyścimy spaw spawalniczy. Całkowicie odtłuść skrzydło. Nałóż warstwę podkładu. Malujemy;
Zawiesiliśmy bramy na filarach;
Wykonujemy otwory do klikania zamka na drugiej klapie.

Uwaga: nie zapomnij, że pod bramą powinna znajdować się szczelina około 10 cm, co zapewni normalną pracę konstrukcji zimą. Zwróć szczególną uwagę na miejsca spawania, w tych punktach korozja pojawia się najszybciej. Zastosuj podkład antykorozyjny do obróbki powierzchni.

Jeśli zdecydujesz się zautomatyzować bramę, nie zapominaj, że powinna być zapewniona. (Patrz Bramy podnoszące) Wykonaj miejsce dla dźwigni i prowadzenia kabli. Rób wszystko zgodnie z instrukcjami, a konstrukcja będzie służyć Ci przez wiele lat.
