Diy panele słoneczne

Wiele osób jest zainteresowanych tym, jak zamienić energię słoneczną w energię elektryczną. Alternatywne źródła energii zawsze zajmowały umysły ludzi, a dziś każdy może czerpać energię ze słońca. W artykule opiszemy, jak samodzielnie wytwarzać panele przetworników z dostępnych narzędzi (w domu) i krok po kroku, jak montować strukturę.

Jak to działa

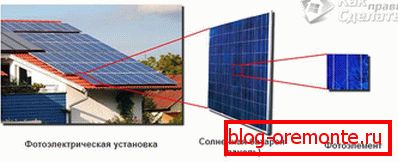

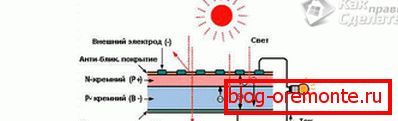

Alternatywnym źródłem energii jest generator działający na zasadzie efektu fotoelektrycznego. Umożliwia konwersję energii słonecznej na energię elektryczną. Dostając się do płytek krzemowych, które są elementami baterii słonecznej, kwanty świetlne wypierają elektrony z ostatnich orbit każdego atomu krzemu. W ten sposób można uzyskać dużą liczbę wolnych elektronów, które tworzą prąd elektryczny.

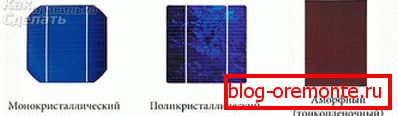

Przed przystąpieniem do produkcji panelu słonecznego należy wybrać moduły konwertera, które będą używane: monokryształ, polikrystaliczny lub bezpostaciowy. Najbardziej dostępne to pierwsza i druga opcja. Aby wybrać odpowiednie elementy, konieczne jest poznanie ich dokładnych cech:

  1. Polikrystaliczne płytki z krzemem dają raczej niską wydajność - nie więcej niż 8-9%. Jednakże, porównują one korzystnie z tym, że mogą pracować nawet przy pochmurnej pogodzie lub zachmurzeniu.
  2. Monokrystaliczne płytki dają około 13-14% sprawności, ale wszelkie chmury, nie wspominając o pochmurnej pogodzie, znacznie zmniejszają moc baterii, zmontowaną z takich płytek.

Oba typy płyt różnią się długim okresem użytkowania - od 20 do 40 lat.

Kupując wafle krzemowe do samodzielnego montażu, można przyjmować elementy o małych wadach - tzw. Moduły typu B. Niektóre elementy płytek można wymienić, zbierając w ten sposób baterię za znacznie mniej pieniędzy.

Projekt paneli słonecznych

Planując rozmieszczenie przetworników, należy wybrać miejsce jego instalacji, aby był nachylony, przyjmując promienie słoneczne mniej więcej prostopadle. Idealnym sposobem byłoby umieszczenie baterii w taki sposób, aby można było dostosować ich nachylenie. Powinny znajdować się na oświetlonej stronie działki, a im wyżej, tym lepiej - na przykład na dachu domu. Jednak nie wszystkie dachy są w stanie wytrzymać ciężar pełnowartościowej baterii słonecznej, dlatego w niektórych przypadkach zaleca się instalowanie specjalnych stojaków na konwertery.

Wymagany kąt, pod którym powinna się znajdować bateria, można obliczyć na podstawie położenia geograficznego obszaru, a także poziomu przesilenia w tym obszarze.

Materiały do ​​produkcji

Będziesz potrzebował:

  • Moduły konwertera typu B
  • narożniki aluminiowe lub gotowe ramy do przyszłej baterii,
  • arkusze dla modułów.

Ramki nośne mogą być wykonane niezależnie za pomocą aluminiowych ramek, lub można kupić gotowe, różne wielkości.

Powłoka ochronna dla ogniw słonecznych może być nieobecna i może być:

  • szkło,
  • poliwęglan,
  • оргszkło,
  • Pleksiglas.

Zasadniczo wszystkie powłoki ochronne można stosować bez dużych strat energii konwertowanej, jednak pleksiglas przenosi promienie gorsze niż wszystkie wymienione materiały.

Instalacja

Rozmiar ramy baterii słonecznej zależy od tego, ile modułów zostanie wykorzystanych. Planując lokalizację elementów, należy zachować odstęp 3-5 mm pomiędzy modułami, aby zrekompensować możliwe zmiany wielkości ze względu na różnice temperatur.

  • Po obliczeniu danych i uzyskaniu niezbędnych wymiarów można przystąpić do instalacji ramy. Jeśli używasz gotowych ramek, po prostu wybierz moduły, które je całkowicie wypełnią. Narożniki aluminiowe umożliwiają tworzenie baterii o dowolnej wielkości.

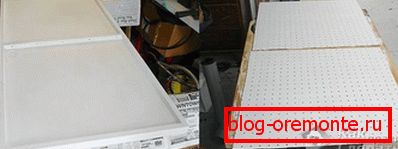

  • Rama aluminiowych narożników jest złożona z elementów złącznych. Szczeliwo silikonowe jest nakładane na wnętrze ramy. Należy go stosować ostrożnie, nie tracąc ani jednego milimetra - zależy od tego żywotność baterii.

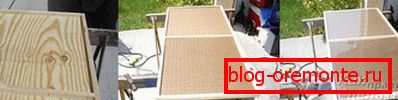

  • Następnie w ramce umieszczony jest panel wybranego materiału ochronnego. Zaleca się przy pomocy sprzętu zabezpieczyć materiał na ramie. Aby to zrobić, potrzebujesz śrub i śrubokręta. Po zakończeniu pracy szkło lub jego odpowiednik należy oczyścić z kurzu i gruzu.

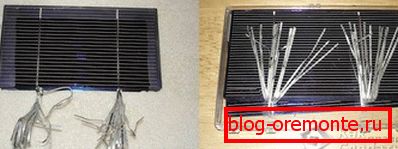

  • Zakupione moduły mogą zawierać już lutowane kontakty lub nie. W każdym przypadku zaleca się wykonanie lutowania od zera, to znaczy trzykrotnie - dla większej niezawodności - z użyciem lutowia i kwasu do lutowania lub chodzenia z lutownicą do już wykonanego lutowania.

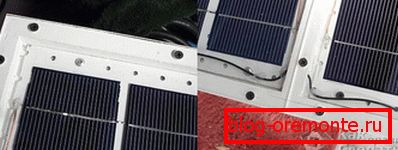

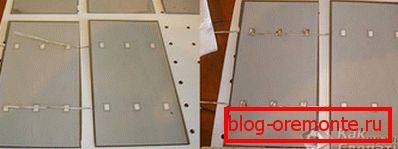

  • Panel słoneczny można zmontować bezpośrednio na przygotowanej ramie lub najpierw na zaznaczonej kartonie. Po rozmieszczeniu elementów na szkle w niezbędny sposób, należy połączyć je przez lutowanie: po jednej stronie toru, prowadząc prąd, znakiem "plus"; z drugiej strony ze znakiem minus. Kontakty ostatnich elementów należy umieścić na szerokim srebrnym przewodniku, tzw. Autobusie.

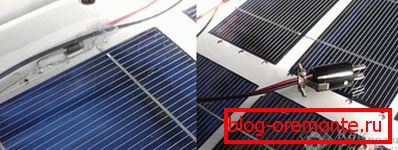

Eksperci zalecają instalację terminala z dostarczonym "środkowym" punktem. Umieszczenie na nim diody bocznikowej uniemożliwi rozładowanie akumulatora w nocy lub przy złej pogodzie.

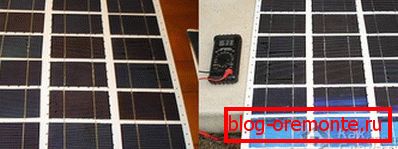

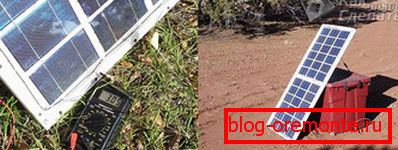

  • Po zakończeniu lutowania należy sprawdzić pracę i starannie wyeliminować wszystkie problemy, upewnić się, że panel działa.

Ostatnim etapem prac będzie uszczelnienie wytworzonych paneli specjalnym elastycznym uszczelniaczem. Wszystkie podłączone moduły są całkowicie pokryte tą mieszanką. Po całkowitym wyschnięciu należy umieścić drugi panel materiału ochronnego, a także umieścić powstałe źródło energii alternatywnej pod właściwym kątem w zaplanowanym miejscu.

Wideo

Kompletne instrukcje wideo dotyczące baterii słonecznej do domu:
