Instalacja licznika elektrycznego

Potrzeba nowego licznika może pojawić się w różnych przypadkach:

• Zastąpienie starego modelu, który nie spełnia nowoczesnych wymagań oblenergo.
• Potrzebne było wielotaryfowe mierzenie zużycia energii elektrycznej.
• Do domu podłączono 380 woltów.
• Przenieś urządzenie w inne miejsce.
• Zepsute stare urządzenie.

Niezależnie od przyczyny, ale esencja jest taka sama - musisz podłączyć nowe urządzenie. Czy licznik elektryczny może być zainstalowany samodzielnie? Tak, ale pod pewnymi warunkami.

Kto to rozumie

Natychmiast warto zarezerwować, że różne miasta mogą mieć różne wymagania, a raczej wymagania są takie same, ale podejście do ich wykonania i weryfikacji wykonanej pracy może się różnić w zależności od miasta zamieszkania. Co robić w tym przypadku? Jak się połączyć?

Wymiana urządzenia może być wykonana przez wykwalifikowanego elektryka, który posiada aprobatę nie mniejszą niż 3 grupy bezpieczeństwa elektrycznego.

Przede wszystkim musisz uzyskać dokładne informacje o tym, kto może wykonywać tę pracę. Najczęściej nie ma z tym żadnych problemów, ale w niektórych przypadkach sprzedaż energii wymaga, aby połączenie i plombowanie zostało wykonane przez przedstawiciela firmy, kontrolera. Jeśli nie weźmiesz pod uwagę tych wymagań, będziesz musiał udowodnić swoją słuszność i bronić się w sądzie.

Jakakolwiek decyzja dotycząca wody, przez którą nowe urządzenie zostanie zainstalowane, nie zostanie podjęta, ponieważ ten, kto decyduje się na złamanie pieczęci bez pozwolenia, jest obciążony dużymi kosztami finansowymi, aby zapłacić grzywnę. Ponadto, jeśli wykryje się brak pieczęci, nie można udowodnić, że to właśnie zostało zrobione. W tym przypadku można powiedzieć, że pieczęć została zerwana w celu zatrzymania, a koszt "skradzionej" energii elektrycznej zostanie dodany do kwoty grzywny.

Rodzaje liczników

Nie będziemy się rozpamiętywali na temat urządzenia i zasady jego działania, ponieważ jest to tym, czym interesuje się bardzo niewiele osób. Zastanów się nad typami nowoczesnych urządzeń, ponieważ prawdopodobnie będziesz musiał kupić za swoje pieniądze.

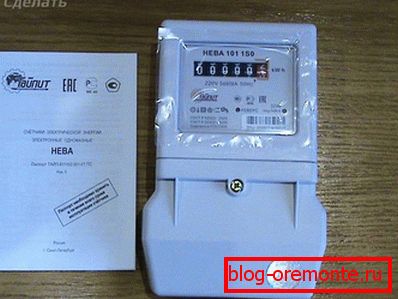

Jednofazowy licznik energii elektrycznej

Jednofazowy można podzielić na 2 rodzaje wskazań wyświetlacza:

1. Z wyświetlaczem LCD.
2. Z kołami z numerami.

Tutaj, jak w starej zasadzie: "Suma nie zmienia się ze zmiany miejsc terminów". Mówiąc dokładniej, można powiedzieć, że urządzenia różnią się jedynie sposobem wyświetlania danych, ale ze względu na to, że elektronika z elektromechanicznym mechanizmem liczącym jest tańsza, zapotrzebowanie na nią jest większe. Jeśli mieszkasz w prywatnym domu lub mieszkaniu i musisz umieścić nowy w miejsce przestarzałego, to jest to najlepsza opcja. Dobór modeli jest kwestią wygody i osobistych pragnień.

Licznik wielotaryfowy

Jeśli planujesz intensywne korzystanie z energii elektrycznej w nocy, możesz rozważyć opcję zakupu urządzenia wielotaryfowego. Teraz dostępne do podłączenia:

• dwustrefowa;
• trzy taryfy.

Jaka jest ich różnica? Dvukhtarifarny uwzględnia dzienne i nocne zużycie energii. Ten wydatek jest naliczany według różnych cen. Za energię zużytą w nocy trzeba zapłacić mniej. Rachunkowość trwa od pewnego czasu, a nie od tego, czy jest to światło na ulicy czy ciemno.

Trzy taryfy pracują na tej samej zasadzie, tylko pora dnia jest podzielona na kilka okresów:

• noc (najniższy koszt);
• obciążenie szczytowe w sieci (najwyższy koszt);
• dzień (średnia cena).

Urządzenie jest drogie, poza tym musi zostać zaprogramowane, co także kosztuje pieniądze. W warunkach normalnego zużycia energii nie ma w nim dużego zamieszania. Jeśli nie ma dużego, wieczornego zużycia energii elektrycznej, to w końcu możesz zapłacić nawet więcej niż przy takim samym zużyciu energii, biorąc pod uwagę urządzenie jednoprocentowe.

Miernik trójfazowy

Sama nazwa mówi sama za siebie. Ponadto urządzenie to ma za zadanie obliczyć ilość zużytej energii 380V. Na potrzeby krajowe nie warto kupować.

Jeśli potrzebujesz zainstalować trójfazowy, możesz obejrzeć wideo szkoleniowe na końcu artykułu.

Standardowe oznakowanie

Na pudełku i panelu przednim znajdują się parametry:

1. Napięcie robocze
2. Moc.
3. Klasa dokładności.

Jeśli chodzi o napięcie, nie ma żadnych dodatkowych pytań - potrzebujesz 220 lub 380 woltów. Moc urządzenia jest zwykle więcej niż wystarczająca dla domowych potrzeb, nawet do pracy z urządzeniem spawalniczym. Jeśli mówimy o klasie dokładności, liczba ta nie powinna być większa niż 2, w przeciwnym razie miernik nie będzie połączony z tobą, ponieważ są to minimalne wymagania. Im mniejsza liczba, tym większa dokładność zakupionego urządzenia.

Na co zwrócić uwagę przy zakupie

Dzisiaj możesz kupować liczniki od różnych firm, ale lepiej powstrzymać wybór produktów krajowych, a to z wielu powodów:

1. Istnieją dobre i wysokiej jakości importowane mierniki elektryczne, ale mogą nie być zaprojektowane dla naszych warunków, i na przykład nie mogą wytrzymać gwałtownego wzrostu napięcia, ponieważ w cywilizowanych krajach po prostu nie ma takiej hańby. Serwis gwarancyjny zostanie ci odmówiony, biorąc pod uwagę "nieprzestrzeganie warunków pracy", a następnie będziesz musiał zapłacić ciężko zarobione pieniądze za naprawę tego importowanego sprzętu, i nie będzie żadnej gwarancji, że to się nie powtórzy. Jeśli chcesz kupić tylko zaimportowane, przekonaj się, jak jest on dostosowany do naszych warunków.
2. Produkty chińskie można również przypisać do przywozu. Natychmiast warto wspomnieć, że w rzeczywistości chińskie produkty są wysokiej jakości i są pożądane w wielu krajach, ale dotyczy to tylko certyfikatów fabrycznych. Dostajemy również produkty zaprojektowane do krajów zacofanych - tanie i niskiej jakości. Możesz kupić markowe chińskie urządzenie na rynku, a następnie powie w warsztacie, że nie ma w nim części zamiennych, ponieważ jest on złożony z tego, co nieznane.
3. Zwróć uwagę na datę produkcji (lub sprawdzenia). Może się zdarzyć, że zamiast łączyć i plombować, możesz zostać zmuszony do przekazania urządzenia do kontroli, ponieważ znajduje się ono w magazynie dłużej niż rok.
4. Metoda montażu. Montaż może się różnić - na dinriku lub śrubach do powierzchni. Wybierając tarczę (lub licznik tarczy), należy wziąć to pod uwagę. Niektóre urządzenia są wyposażone w dodatkowe urządzenia, które umożliwiają instalację urządzenia na dowolnej powierzchni.

Zaleca się, aby był przekaźnik kontroli napięcia, obok którego można chronić nie tylko żarówki, ale także wiele innych urządzeń elektrycznych. Według nieoficjalnych statystyk, w 90% przypadków awarii urządzeń gospodarstwa domowego przyczyną awarii jest skok mocy.

Połączenie działa

Demontaż starego urządzenia nie jest trudny, ale, jak powiedzieliśmy, bez zgody pieczęci nie można usunąć. Musisz wyłączyć moc mieszkania. Następnie odkręć dolną pokrywę i poluzuj śruby mocujące, usuń przewody.

Mieszkańcy prywatnych domów mogą musieć instalować urządzenie pod napięciem, ponieważ okablowanie pochodzi bezpośrednio z słupa.

Jakie problemy możesz napotkać natychmiast? Usuwając licznik, możesz znaleźć stare, przestarzałe okablowanie aluminiowe. Jeśli tak właśnie się stało, należy go wymienić. Jeśli okablowanie jest stare, to nie spełnia już nowoczesnych wymagań i musi zostać zastąpione nowym, większym przekrojem. Układanie drutu nie jest wykonywane pod kątem, ale tylko w poziomie i w pionie.

Teraz nikt nie instaluje urządzeń na drewnianym panelu (a także na metalu, starym modelu). Nowoczesne tarcze mają miejsce na instalację tarczy i maszyn. Sama tarcza, jeśli przeszkadza lub niszczy wygląd pomieszczenia, może być zamontowana w ścianie. Na zdjęciu widać, jak to się stało na przykładzie Merkurego. Oczywiste jest, że pod nim będzie trzeba przygotować miejsce. Konieczne jest również, aby miernik znajdował się na takiej wysokości, aby wygodnie było odczytywać. Warto raz popełnić błąd, a potem bez przerwy wstawiać wysokie krzesełko pod stopy.

Jeśli w domu znajduje się kuchenka elektryczna, konieczne jest narysowanie od panelu osobnej linii odpowiedniej mocy i przewodu uziemiającego, łączącego go z płytą kontaktową i panelem, jeśli jego obudowa jest metalowa. Oprócz kuchenki elektrycznej, wiele innych nowoczesnych urządzeń gospodarstwa domowego musi być uziemionych. Jeśli okaże się, że okablowanie się zmienia, z wyprzedzeniem musisz się tym zająć.

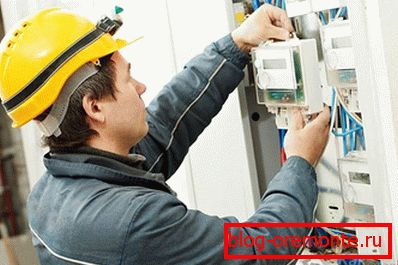

Teraz jest z kolei metr. Powinien być ustalony w tarczy, w zależności od metody mocowania (wspomniano powyżej). Ponadto, zgodnie z dołączoną dokumentacją, okablowanie jest połączone. Przewody muszą być dobrze zaciśnięte, ale nie ściśnięte, ponieważ takie działania mogą prowadzić do ich ściskania i łamania. Drut fazowy dostarczany do maszyny.

Jeśli korpus osłony jest metalowy, to musi być podłączony do przewodu uziemiającego. Zazwyczaj zajmują się tym projektanci produktów.

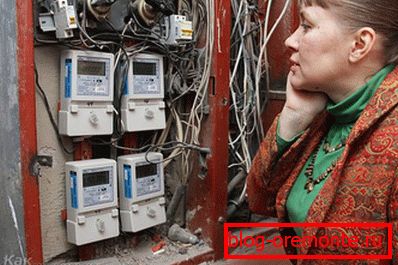

Podczas instalowania licznika we wspólnym korytarzu nie jest konieczne instalowanie osłony urządzeń elektrycznych, ponieważ jest ona zamontowana we wspólnej tablicy rozdzielczej. Gdy znajduje się poza pomieszczeniem mieszkalnym, w pomieszczeniu zainstalowana jest elektryczna tablica rozdzielcza z automatycznymi urządzeniami.

Po zakończeniu instalacji i sprawdzeniu, czy przewody nie są zwarte w dowolnym miejscu, możesz wypróbować złożony system.

Wideo

Ten film pokazuje instalację i podłączenie jednofazowego jednotorowego licznika energii elektrycznej Licznik energii CE101 R5:

Obejrzyj wideo szkoleniowe dotyczące podłączenia trójfazowego jednotorowego licznika energii Energomera TsE6803V:
