Jak określić rozmiar drutu

Jedną z ważnych i głównych części okablowania elektrycznego są kable przewodzące. Aby wszystko działało tak, jak powinno, bez zwarć i roztopionych przewodów, ważne jest, aby wybrać okablowanie, aby mógł wytrzymać napięcie. Upewnij się, że drut jest niezawodny, bezpieczny i spełnia wymagania dotyczące działania, możesz obliczyć przekrój poprzeczny drutu. Jeśli przewód nie ma wystarczającej przekroju, może spowodować zwarcie i pożar w domu. Zastanówmy się, jak określić przekrój poprzeczny drutu, aby uniknąć takich konsekwencji.

Poważne pytanie

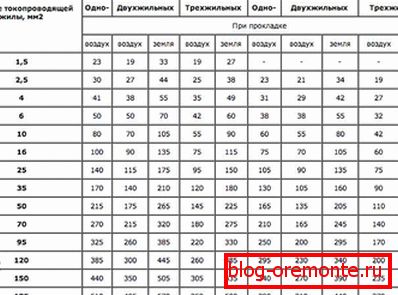

Jeśli masz plan wymiany przewodów elektrycznych, najpierw musisz zdecydować, jaki rozmiar przewodu jest potrzebny. Kiedy obliczysz planowane obciążenie drutu za pomocą prądu, od razu będzie jasne, która sekcja jest potrzebna do normalnej pracy. W tym celu skorzystaj z poniższej tabeli.

Załóżmy, że po policzeniu wszystkiego, określiłeś aktualną moc 27 A. Okazuje się, że potrzebujesz dwurdzeniowego drutu o przekroju 2,5 mm². Poszedłeś do sklepu, kupiłeś dobry drut, z sekcją 2,5 mm deklarowaną przez producenta² i wykonał instalację przewodów elektrycznych. Po upływie czasu, kiedy system jest uruchomiony, urządzenie na desce rozdzielczej jest wyłączone. Może to wskazywać na uszkodzoną linię.

Po sprawdzeniu okablowania może stać się jasne, że nastąpiło zwarcie. Powód jest prosty - izolacja drutu topi się z powodu silnego ciepła. Ale w jaki sposób? Zrobiłeś wszystko dobrze, wyliczyłeś, kupiłeś potrzebny drut. I wszystko nie jest w obliczeniach i błędzie połączenia. Cały powód leży w oszustwie. Tak, jest to oszustwo, ponieważ bardzo często producenci, którzy produkują druty, dostarczają towary, które nie odpowiadają deklarowanej sekcji. Na przykład kupiłeś kabel o przekroju drutu 2,5 mm², ale gdy sprawdziłeś to sam, okazało się, że sekcja kabla ma tylko 2,1 mm²To mniej niż potrzebujesz mocy. Okazuje się, że drut jest podgrzewany i zwiększa ryzyko obwodu.

Ale dlaczego firmy kablowe to robią? Chodzi o chciwość, ponieważ obniżając przekrój drutu, firma produkująca oszczędza znaczną ilość pieniędzy. Oceniajcie sami: wykonać 1000 metrów drutów o przekroju 2,5 mm²Zajmie to około 22,3 kg miedzi. Ale jeśli zrobisz je z mniejszą sekcją, 2,1 mm², a ich produkcja będzie wymagać 18,8 kg. Okazuje się, że oszczędności na korzyść producenta to 3,5 kg miedzi. A gdy wytwarzane są duże ilości produktów, liczba ta rośnie znacznie.

Okazuje się, że definicja przekroju poprzecznego drutu jest ważnym i poważnym krokiem, który należy wykonać podczas instalacji okablowania. W ten sposób można uniknąć topienia izolacji, obwodu iw rezultacie pożaru.

Jak określić przekrój kabla

Więc kupiłeś przewód, dowiedzmy się, jak zmierzyć jego przekrój. W tym celu będziesz potrzebować:

• suwmiarki;
• kalkulator;
• sam kabel;
• nóż biurowy lub striptizerka do ściągania izolacji.

Określone przez średnicę drutu. Spójrzmy, jak to zrobić etapami.

1. Weź drut i zdejmij izolację za pomocą striptizerki lub noża biurowego.

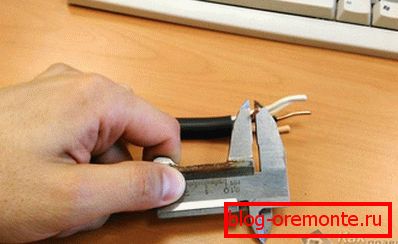

2. Za pomocą suwmiarki zmierzyć średnicę drutu.
3. Teraz musisz pamiętać lekcje geometrii w szkole. W celu określenia obszaru koła istnieje pewna formuła:

S_cr= ? r²,

gdzie jest liczba = 3,14, a r jest promieniem drutu.

Ale tutaj mamy problem: użycie suwmiarki do pomiaru promienia jest niemożliwe - tylko średnica. Dlatego też wzór należy nieznacznie zmienić na średnicę. Jak wiemy, promień jest o połowę mniejszy. Aby nasze dane pasowały, formuła musi zostać przerobiona w następujący sposób:

S_cr= (? d²)/4,

gdzie d jest średnicą rdzenia.

В таком случае формулу можно соcrатить, разделив число ? на четыре. В итоге выходим на стандартную формулу для вычисления сечения жилы по диаметру:

Scr=0,785d²

Осталось только подставить числа к формуле и получить площадь crуга, которая и будет его сечением. К примеру, диаметр вашего медного провода составляет 1,68 мм. Это число в квадрате составляет 2,8224. Умножаем 2,8224 на 0,785. Если оcrуглить, то в итоге искомое сечение получилось 2,2 мм².

To wszystko, jak widać, procedura ta nie zajmie dużo czasu i wysiłku, jednak jest to bardzo ważna część instalacji elektrycznej. W końcu nawet odchylenie rzędu kilku dziesiątych milimetra może być okrutnym żartem. Ale co, jeśli nie jesteś elektrykiem i nie masz pod ręką zacisku? Nie spiesz się, aby pobiec do sklepu, istnieje prosta metoda obliczania średnicy za pomocą dostępnych narzędzi.

Prosta metoda określania średnicy

Wszystko, czego potrzebujesz, jest pod ręką. Ta metoda wymaga tylko ołówka lub długopisu i linijki.

1. Przede wszystkim weź drut, którego przekrój chcesz się nauczyć, i usuń wzdłuż niego 300-400 mm izolacji.

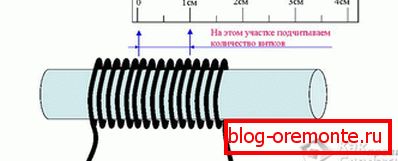

2. Weź ołówek, długopis, flamaster lub cokolwiek będzie pod ręką i nawiń na nim drut. Aby uzyskać jak najdokładniejszy wynik, cewki muszą być umieszczone blisko siebie.
   Im więcej zwrotów dokonasz, tym dokładniejszy będzie wynik. Zalecana liczba to 10 lub więcej obrotów.
3. Następnie policz liczbę zwojów, które zwinąłeś na ołówku, i zanotuj ten numer lub zapamiętaj.
4. Za pomocą linijki zmierzyć całkowitą długość zliczanych zwojów. Na przykład masz 19 zwojów, które mają długość 32 mm.
5. Aby określić średnicę drutu, pozostaje tylko podzielić długość przez liczbę zwojów. Okazuje się, że: 32/19 = 1,68 mm.

To wszystko, teraz wystarczy tylko zastąpić średnicę drutu we wzorze, a otrzymasz przekrój 2,2 mm². Ten wynik można uznać za dokładny w dwóch przypadkach: cewki zostały dokładnie nawinięte, a ich liczba przekracza 10 sztuk - im więcej, tym lepiej. W rezultacie nie musisz wydawać dodatkowych pieniędzy.

Jedyną wadą tej metody: jeśli żyłeś z dużym przekrojem, nie można go nakleić na ołówek.

Jak zmierzyć przekrój, jeśli drut jest skręcony

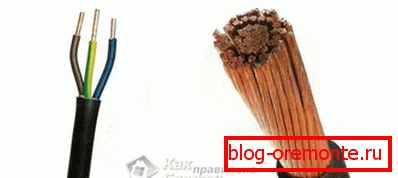

Cóż, mówisz, jeśli drut jest jeden, łatwo obliczyć przekrój. A co, jeśli jest on unieruchomiony? Jest wiele takich drutów, jak je rozpoznać w takim przypadku? Ustalenie przekroju przewodu nie jest tak trudne, jak się wydaje. Wszystko, czego potrzebujesz, aby określić przekrój jednej z żył.

1. Najpierw weź drut i usuń z niego izolację.

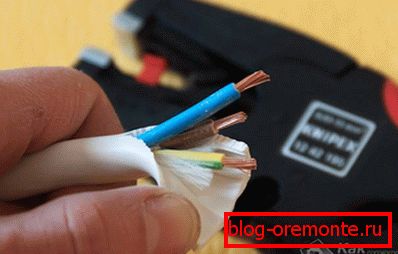

2. Teraz wszystkie wpisy muszą zostać odłączone od siebie i ponownie przeliczyć ich liczbę.
3. Weź jeden z drutów i zmierz jego średnicę.
4. Stosując formułę przedstawioną powyżej, określ obszar pojedynczego rdzenia.
5. Mając przekrój jednego rdzenia, można znaleźć przekrój całkowity. W tym celu pole jednego drutu pomnożone przez jego całkowitą liczbę. Na przykład masz drut składający się z 15 przewodów. Dowiedziałeś się, że przekrój pojedynczego drutu wynosi 0,2 mm². Aby uzyskać całkowity przekrój, należy pomnożyć 0,2 przez 15. Uzyskaj: 0,2? 15 = 3 mm².

Но следует учесть, что все жилы в проводе не могут быть соединены вплотную. Из-за того, что они crуглые, между ними образуется воздушный зазор. Его нужно учитывать. Для этого получившийся результат умножьте на 0,91. Допустим, если сечение провода составило 3 мм², a następnie pomnożąc ją przez współczynnik 0,91, otrzymujemy przekrój 2,7 mm². To wszystko. Nie ma nic trudnego, wystarczy postępować zgodnie z instrukcjami.

Jak widać, określ przekrój drutu pod wpływem siły wszystkich, którzy wiedzą, jak używać formuł. Ale, pomimo prostoty takiej pracy, jest to jeden z najważniejszych kroków, które należy wykonać przed okablowaniem w całym domu.
