Jak podłączyć przełącznik pętli

Wszyscy stanęli przed sytuacją, w której trzeba było przejść przez ciemny pokój, aby zapalić światła. Daje to wiele niedogodności, w takiej sytuacji będzie można zainstalować przełącznik, który pozwoli kontrolować oświetlenie z różnych miejsc. W tym artykule dowiesz się, jak podłączyć wyłącznik pętli, zademonstrować schemat połączeń, a także wyświetlić instrukcje dotyczące zdjęć i wideo.

Cel przełącznika

Przełączniki przelotowe służą do włączania i wyłączania urządzeń oświetleniowych z różnych części pomieszczenia, korytarza lub schodów. Schemat ich pracy pozwala ci nie wrócić do pierwszego urządzenia i wyłączyć światła z dogodnego miejsca.

Według ich wykonania są to:

• pojedynczy klucz;
• dwuprzyciskowy;
• trzy klucze.

Projekt urządzenia określa liczbę podłączonych do niego urządzeń oświetleniowych i punktów rozłączenia. Oprócz zarządzania kluczami istnieje model sensoryczny.

Każdy przełącznik jest używany do przerwania przewodu fazowego i odłączenia zasilania urządzeń elektrycznych, ale specyfika przełącznika ciągłego polega na tym, że poprzez otwarcie jednego obwodu zamyka styki przełącznika parowego.

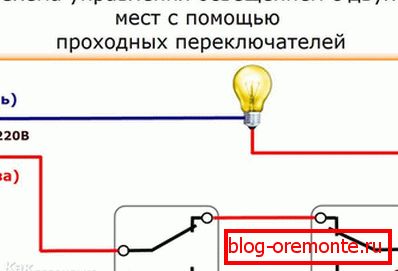

W przeciwieństwie do konwencjonalnego urządzenia połączonego dwoma przewodami, przełącznik przelotowy wymaga przełączania trójżyłowego. W swej istocie jest to przełącznik, który prowadzi napięcie z jednego kontaktu do drugiego. Światło włącza się, gdy klawisze obu urządzeń znajdują się w tej samej pozycji i wyłączają się, gdy zmienia się położenie. Zarządzanie może być prowadzone nie tylko z dwóch, ale także z trzech lub więcej miejsc, w tym celu do obwodu podłączony jest przełącznik krzyżowy, aw razie potrzeby kilka. Przełącznik jednoprzyciskowy jest wyposażony w trzy terminale. Urządzenie z dwoma przyciskami ma 5 zacisków: dwa do łączenia z przełącznikami i jeden wspólny. Przełącznik z trzema kluczami ma bardziej skomplikowane urządzenie, ale mając obwód, zrozumienie tego nie będzie trudne.

Instalacja przełącznika przez przejście

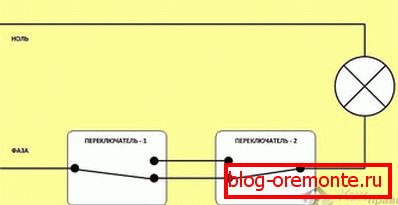

Schemat okablowania różni się nieco od instalacji konwencjonalnych przełączników, ale obecność trzech drutów zamiast dwóch sprawia, że ​​zastanawiasz się. Rozważ cel każdego z nich. Dwa przewody są używane jako zworki między przełącznikami w pokoju, a trzeci służy do zasilania fazy. Zanim zaczniesz podłączać przełącznik przelotowy, kup skrzynkę przełączników, w której przewody będą podłączone.

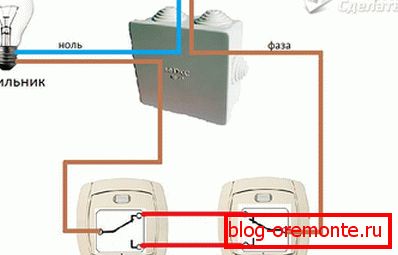

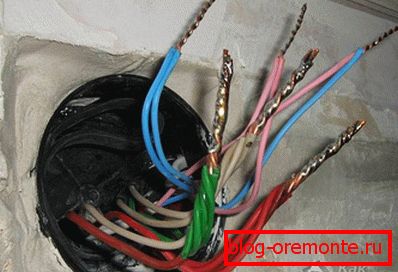

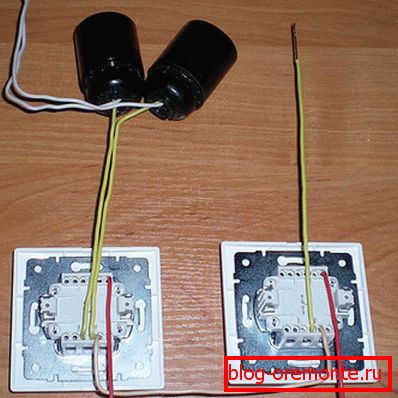

Końce drutów są usuwane z izolacji o 2-3 cm - jest to konieczne do skręcania. Jeśli przewody są połączone za pomocą łączących się klocków, drut jest usuwany nie więcej niż 1 cm W rozdzielnicy przewód dostarczający energię z rozdzielnicy jest skręcony do styku wejściowego pierwszego przełącznika. Dwa pozostałe kołki wyjściowe są połączone z tymi samymi przewodami z drugiego urządzenia. Styk wejściowy drugiego przełącznika jest skręcony drutem z lampy. Przewód zerowy z urządzenia oświetleniowego jest połączony z zerą pochodzącą z tarczy. Wszystkie miejsca zakręty są zamknięte taśmą elektryczną. Przekrój przewodów dla przełączników marszowych jest wybierany przez moc kontrolowanego oświetlenia.

Urządzenie kontrolujące dwie grupy urządzeń

Zaleca się zainstalowanie przełącznika dwuprzyciskowego w dużym pomieszczeniu, w którym konieczne jest sterowanie kilkoma oprawami oświetleniowymi. Jego konstrukcja składa się z dwóch pojedynczych przełączników we wspólnej obudowie. Instalacja jednego urządzenia do sterowania dwoma grupami pozwala zaoszczędzić na ułożeniu kabla na każdym z przełączników z jednym przyciskiem.

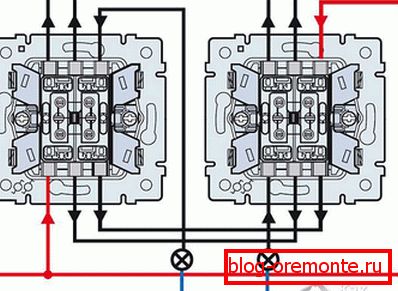

To urządzenie służy do włączania światła w łazience i toalecie, w korytarzu i na podeście, może włączać światła w żyrandolu w kilku grupach. W przypadku instalacji przełącznika przez przejście obliczone na dwóch żarówkach, wymagana jest większa ilość przewodów. Każdy z nich jest dostarczany z sześcioma rdzeniami, ponieważ w przeciwieństwie do zwykłego przełącznika z dwoma kluczami, bramka nie ma wspólnego terminala. W istocie są to dwa niezależne przełączniki w jednej obudowie. Przełączanie wyłącznika z dwoma kluczami wykonuje się w następującej kolejności:

1. W ścianie zainstalowane są podrozetniki do urządzeń. Dziura dla nich jest przecinana przez perforator z koroną. Dwa przewody z trzema przewodami (lub jeden sześciordzeniowy ze skrzynki przyłączeniowej) są podawane do nich na ścianie w ścianie.
2. Do każdego oprawy oświetleniowej dostarczany jest kabel trójżyłowy: przewód neutralny, uziemienie i faza.

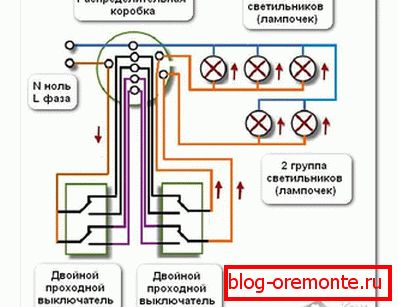

3. W skrzynce rozdzielczej przewód fazowy jest podłączony do dwóch styków pierwszego przełącznika. Dwa urządzenia są połączone czterema zwieraczami. Styki z opraw są podłączone do drugiego przełącznika. Drugi przewód urządzeń oświetleniowych jest przełączany z zerem pochodzącym z rozdzielnicy. Podczas przełączania styków wspólne wyłączniki w parze są zamknięte i otwarte, zapewniając włączanie i wyłączanie odpowiedniej lampy.

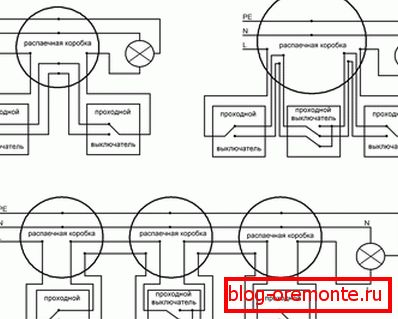

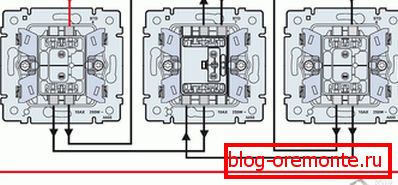

Przełączniki dwuprzyciskowe również używają, jeśli to konieczne, do sterowania oświetleniem z trzech lub czterech miejsc. Między nimi jest zainstalowany podwójny przełącznik krzyżowy. Jego połączenie jest zapewnione przez 8 przewodów, 4 na każdy wyłącznik krańcowy. W przypadku instalacji złożonych połączeń z wieloma przewodami zaleca się stosowanie skrzynek przyłączeniowych i oznaczanie wszystkich kabli. Standardowa puszka O 60 mm nie pomieści dużej liczby przewodów, konieczne będzie zwiększenie rozmiaru produktu lub ustawienie kilku sparowanych lub zakupienie skrzynki przyłączeniowej O 100 mm.

Należy pamiętać, że wszystkie prace związane z okablowaniem i instalacją urządzeń przeprowadzane są przy wyłączonym zasilaniu.

Zalecamy również przeczytanie artykułu "Jak naprawić włącznik światła".

Wideo

Ten film opisuje urządzenie, zasadę łączenia i instalowania przełączników przelotowych:

Film pokazuje eksperyment, w którym testowano różne sposoby łączenia przewodów:

Schematy
