Jak podłączyć przewody aluminiowe

Praktycznie każdy elektryk powie i zgodzi się, że elektryka jest nauką kontaktów. W praktyce staje się to oczywiste. Duża liczba problemów w zasilaniu wynika z dużego przeciążenia okablowania, a także z powodu słabych styków w skrzynce przyłączeniowej. W tym artykule skupimy się na ostatnim problemie, a mianowicie jak połączyć przewody aluminiowe.

Jaka jest ich funkcja

Aluminium ma specjalne właściwości metalu, które mogą być trudne do połączenia. Dzięki utlenianiu na aluminium powstaje film tlenkowy, który zapobiega przenikaniu prądu elektrycznego. Ta folia będzie się topić tylko w temperaturze co najmniej 2000 ° C, a ta liczba jest powyżej temperatury topnienia samego aluminium. Co więcej, jeśli mechanicznie wyczyścisz film tlenkowy, po chwili pojawi się ponownie.

Jeśli chcesz stopić aluminium, to ten film nie pozwoli lutowi spaść do rdzenia. Ponadto, podczas spawania, folia tworzy inkluzje, które niekorzystnie wpływają na jakość kontaktu. Między innymi aluminium należy do kategorii metali, które charakteryzują się wysoką płynnością i kruchością. W konsekwencji kontakt powinien być w pełni chroniony przed możliwymi działaniami mechanicznymi. Na przykład, jeśli podłączysz aluminium za pomocą zacisku, musisz regularnie dokręcać styk, ponieważ aluminium "wypływa" spod kontaktu, co z kolei osłabia.

Czy są jakieś sposoby zabezpieczenia połączenia z drutu aluminiowego? Rozważ kilka typowych metod i zdecyduj, jak najlepiej wykonać tę pracę.

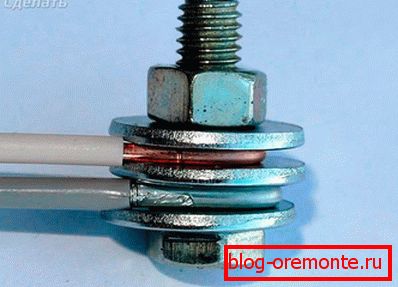

Śruba

Ta metoda połączenia jest bardzo prosta. Konieczne jest odizolowanie przewodu od izolacji o 20 mm. Po zabiegu zaleca się oczyszczenie drobnoziarnistej skóry. Następnie wykręć goły przewód do pierścienia i włóż go do śruby zaciskowej, którą należy mocno dokręcić.

Wadą tej metody łączenia jest to, że ze względu na płynność aluminium, od czasu do czasu styk musi być zaciśnięty. Dlatego połączenie musi znajdować się w dostępnym miejscu.

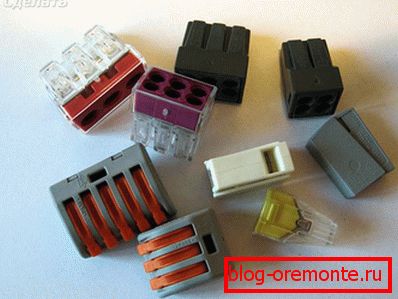

Wiosna

W tym przypadku stosowane są specjalne bloki zacisków. Ze względu na obecność specjalnej sprężyny, nie ma potrzeby regularnego dokręcania styków. Włożony obuty drut aluminiowy jest bezpiecznie przytrzymywany. Są tablice terminali zarówno jednorazowe, jak i wielokrotnego użytku. Jednorazowe są używane do łączenia przewodów bez dalszego rozłączania. Przewód wsuwa się w otwór zacisku, nie ciągnij go z powrotem. Jeśli chodzi o połączenie wielokrotnego użytku, drut można łatwo wyciągnąć, naciskając specjalną dźwignię przytrzymującą drut.

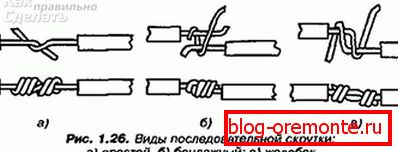

Twist

W rzadkich przypadkach drut aluminiowy można skręcać ze sobą. Od razu należy zauważyć, że ta metoda jest bardzo niewiarygodna i nawet pomimo tego, że była używana stosunkowo często w czasach sowieckich. Wynika to częściowo z faktu, że w przeszłości liczba urządzeń gospodarstwa domowego i odpowiednio obciążenie okablowania były mniejsze. Teraz obraz wygląda inaczej.

Co więcej, czas trwania takiego połączenia zależy od różnych czynników, na przykład, aktualnego obciążenia, wilgotności i temperatury. Jeśli temperatura wzrasta, metal rozszerza się, powodując rozszerzenie luki między przewodami. Może to prowadzić do przejściowej rezystancji, punkt styku zostanie nagrzany, a następnie utworzy się utlenianie, a ostatecznie kontakt całkowicie pęknie. Jednak proces ten trwa przez długi czas, więc w przypadku tymczasowych połączeń, metoda skręcania jest ważna.

Przyłączając się do aluminium w ten sposób, należy przestrzegać następujących zasad:

• Przewody powinny równomiernie skręcać się nawzajem.
• Jeśli drut jest gruby, wówczas nie powinno być więcej niż trzy obroty, a dla cienkich nie mniej niż pięć.
• Jeżeli drut miedziany i aluminiowy są połączone, to drut miedziany musi być ocynowany.
• Rurkę termokurczliwą zaleca się jako izolację kontaktową.

Stałe połączenie

Istnieje kilka metod w tej kategorii, a mianowicie:

• Testowanie ciśnienia.
• Lutowanie.
• Spawanie

Każda z tych metod ma swoje miejsce. Na wybór wpływa kilka czynników:

• Dostępność odpowiednich narzędzi i sprzętu.
• Szacowane obciążenie prądem.
• Średnica drutu.
• Dostępność materiałów eksploatacyjnych.
• Dostępność odpowiednich umiejętności.

Rozważ każdą metodę stałego połączenia osobno.

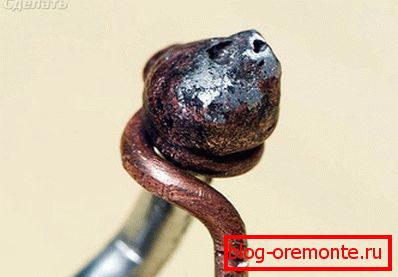

Spawanie

Szybka i niezawodna metoda połączenia. Co więcej, ta technologia jest istotna, jeśli potrzebujesz dużej liczby połączeń. Wymaga to jednak transformatora spawalniczego i umiejętności.

Proces spawania przebiega następująco:

• Przewody są skręcone między sobą.
• Na koniec zastosuj specjalny strumień.
• Po spawaniu następuje elektroda węglowa do 2 sekund.
• W rezultacie kropla powinna powstać na końcu skrętu.

• Kroplę należy potraktować rozpuszczalnikiem, a następnie polakierować.
• Gdy lakier jest suchy, związek jest izolowany.

Lutowanie

Metoda lutowania jest nieskomplikowana. Będzie to wymagać komponentów takich jak kalafonia, lutownica, lutowie i dodatkowe elementy. Więc drut jest skręcony, a po lutownicy nałożyć na nie lutowie.

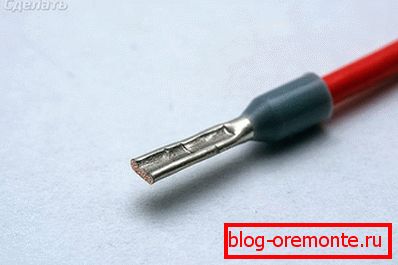

Testowanie ciśnienia

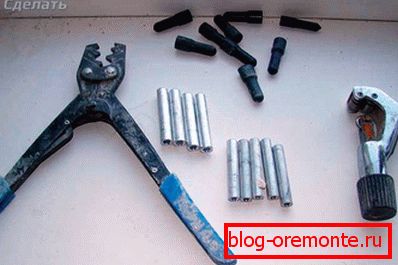

Takie połączenie będzie wymagało specjalnych szczypiec i tulei zaciskowych, które są pustymi prętami. W celu obciskania wyczyść końce przewodów, włóż je do rękawa i wykonaj zagniatanie w trzech miejscach. Dodatkowo możesz skręcić przewody.

Jeśli drut jest z aluminium, użyj aluminiowej tulei, dla miedzi - miedzianego rękawa. Jeśli łączysz aluminium z miedzią, to w sprzedaży są tuleje z miedzi i aluminium.

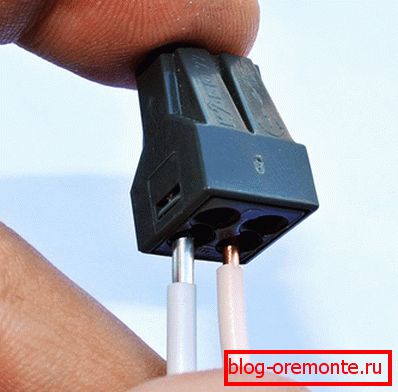

Drut aluminiowy i miedziany

Podłączenie 2 przewodów z miedzi i aluminium może powodować pewne problemy. Problem tkwi w różnicy potencjałów, których różnica dochodzi do 0,65 mV. Jeśli wilgotność wzrasta z powodu tej różnicy, kontakt zerwie się. Co więcej, kontakt się nagrzeje, co może prowadzić do katastrofalnych konsekwencji.

Dlatego zalecamy dokowanie tych dwóch przewodów tak, aby między nimi nie było bezpośredniego kontaktu, a mianowicie:

• jednoczęściowy;
• gwintowane;
• terminal;
• ze stykiem sprężynowym.

Dzięki tym technikom aluminium można łączyć z drutami miedzianymi.

W tym artykule przyjrzeliśmy się kilku metodom łączenia przewodów ze sobą. Jeśli znasz inne metody, zostaw komentarz na końcu tego artykułu.

Wideo

W dostarczonym materiale wideo można poznać inne zawiłości połączenia z drutu aluminiowego:
