Jak podłączyć przewody w skrzynce połączeniowej

Żaden obwód elektryczny nie może obejść się bez żadnych połączeń, rozgałęziających się przewodów lub kabli. Jest to specjalne pudełko. Znajduje się pod sufitem i jest okrągłym lub kwadratowym pudełkiem wykonanym z polimerowego materiału.

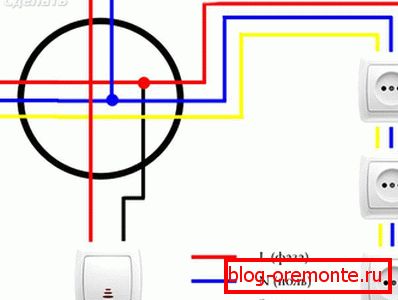

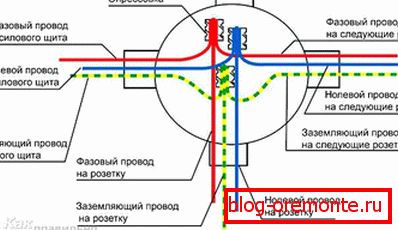

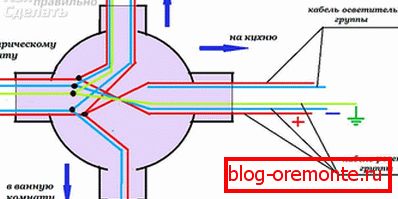

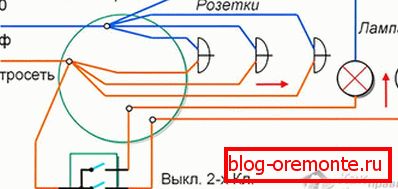

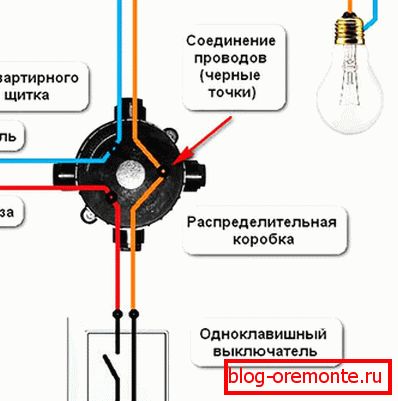

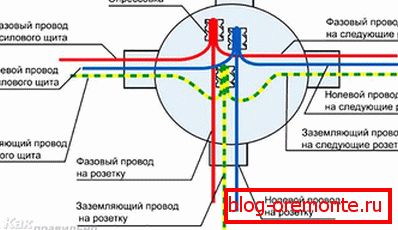

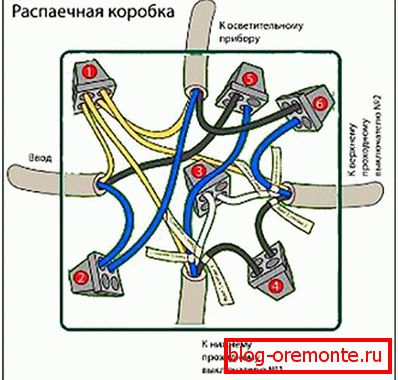

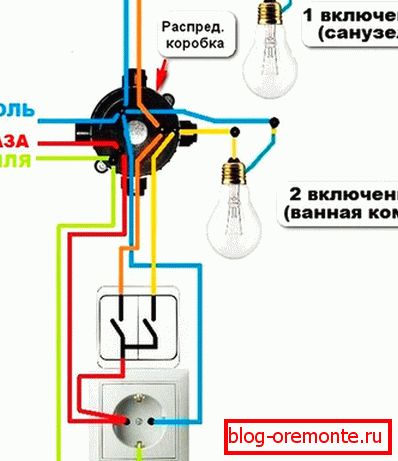

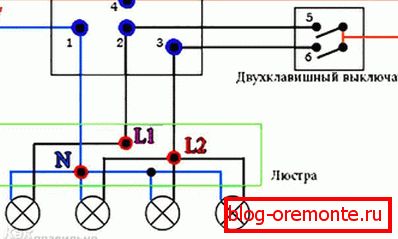

W tym artykule opiszemy jak poprawnie wykonać połączenia, zademonstrujemy schematy, zdjęcia i instrukcje wideo.

Dlaczego warto korzystać z skrzynki przyłączeniowej

Zdarzają się przypadki, w których instalacja przewodów elektrycznych zaniedbuje instalację takich dystrybutorów, biorąc pod uwagę, że jest to strata czasu, ponieważ skrzynia musi najpierw zostać zainstalowana, a następnie musi być do niej podłączona, co spowoduje dodatkowe utrudnienia. Łatwiej jest po prostu skręcić, zaizolować i pokroić ścianę. Ale tutaj musisz myśleć trochę naprzód, ponieważ w tym przypadku brakuje ważnych punktów:

• Brak dostępu do przewodów. Na przykład, jeśli gniazdo nie działa w twoim pokoju lub światło zniknęło, a po sprawdzeniu okazało się, że problemem jest brak napięcia. Jak dokonać kontroli? Całkowicie wyczyść wykończenie? Oderwij tapetę, tynk, aby się zakręcić? Spowoduje to zrujnowanie naprawy.
• Jeśli chcesz zainstalować dodatkowe gniazdko. Nie zawsze wygodne jest podłączenie go, układanie przewodów z wcześniej zainstalowanego gniazdka. Dzięki skrzynce przyłączeniowej możesz łatwo tworzyć nowe połączenia.
• Dokument regulacyjny OES mówi, że "miejsca połączeń i oddziałów powinny być dostępne do inspekcji i naprawy", dlatego nie można zaniedbać instalacji takiego dystrybutora.
• Brak takich dystrybutorów jest sprzeczny z normami bezpieczeństwa pożarowego.

Jak widać, skrzynka rozdzielcza odgrywa ważną rolę. Ale jego instalacja to dopiero początek. Pozostaje połączyć wszystkie przewody w nim. Jaki jest najlepszy sposób na zrobienie tego? Spójrzmy na kilka sposobów.

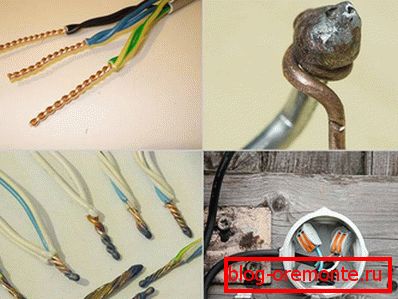

Rodzaje związków

Na czym polega problem przy podłączaniu przewodów? Upewnij się, że dobry kontakt żył razem, tak, że łańcuch nie pęka i nie ma ryzyka zwarcia. Aby to zapewnić, możesz działać na kilka sposobów:

1. Twist.
2. Testowanie ciśnienia.
3. Spawanie.
4. Lutownica.
5. Zastosowanie zacisków śrubowych.
6. Przykręcone połączenia.
7. Zaciski samozaciskowe.

Są to sprawdzone metody na przestrzeni lat, które można wykorzystać w celu zapewnienia niezawodnego kontaktu. Przyjrzyjmy się każdemu z nich. Dowiesz się, jak prawidłowo podłączyć przewody do dowolnej z tych opcji.

Twist

Takie skręcanie w skrzynce przyłączeniowej jest oficjalnie zabronione. W siódmej edycji dokumentu regulacyjnego EMP, rozdział 2, punkt 2.1 / 21, wymieniono wszystkie typy dozwolonych połączeń, ale nie są one skręcone. I nie jest to zaskakujące, ponieważ taki kontakt jest wrażliwy na prąd pulsacyjny i ma dużą oporność stykową. Z biegiem czasu kontakt ulegnie pogorszeniu i po prostu się wypali. Ze względu na to, że powierzchnia styku jest mała, z dużym obciążeniem, występuje nagrzewanie i kontakt jest dodatkowo osłabiony.

Nie zaleca się korzystania z tego typu połączenia, mimo że niektórzy mistrzowie nadal go używają. Jeśli wybierzesz coś, każda odpowiedzialność spada na ciebie.

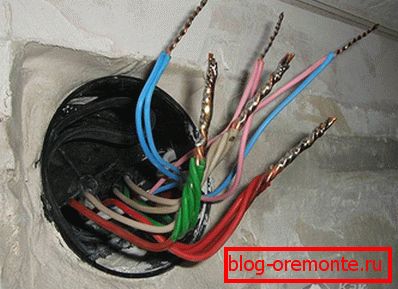

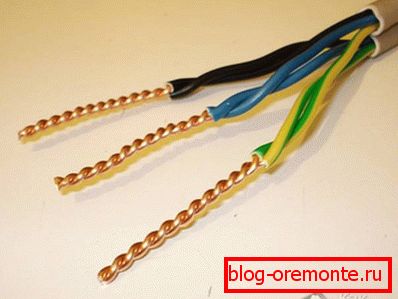

Ta opcja jest wybrana ze względu na swoją prostotę. Wystarczy zdjąć 10-20 mm izolacji i skręcić drutami za pomocą szczypiec. Podobnie jak nasi ojcowie i pradziadkowie. Ale takie połączenie jest często niewiarygodne, zwłaszcza jeśli stosuje się rdzeń aluminiowy.

Złącze Crimp

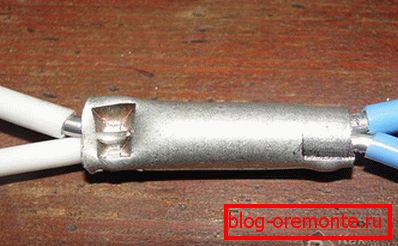

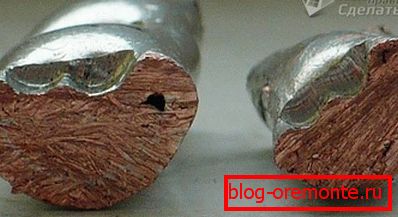

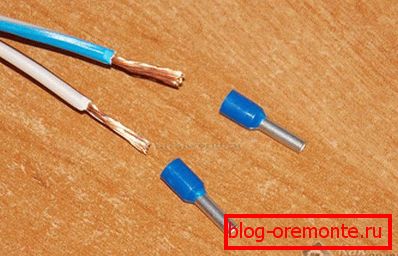

Dość niezawodna metoda, dla której będziesz musiał kupić rękaw łączący. Musisz go podnieść w zależności od średnicy łączonej belki. W zależności od podłączonych przewodów wybrany jest sam materiał tulei. W przypadku przewodów miedzianych tuleja powinna być miedziana, a dla aluminium - aluminium. Aby połączenie było niezawodne, rękaw jest ściskany specjalnym narzędziem zwanym szczypcami zaciskowymi. Ta technologia jest dość skuteczna i jest, wraz z innymi metodami, w dokumentach normatywnych.

Aby połączyć się w ten sposób, potrzebujesz:

1. Usuń izolację, biorąc pod uwagę długość rękawa.
2. Skręć druty w wiązkę i włóż je do rękawa.
3. Ściśnij rękaw za pomocą kleszczy.
4. Zaizoluj miejsce skręcenia za pomocą taśmy termokurczliwej lub izolacyjnej.

W tej pracy używanie szczypiec nie jest zalecane, ponieważ połączenie nie będzie wystarczająco niezawodne. O wiele lepiej jest kupić szczypce zaciskowe lub pożyczyć je od dobrych sąsiadów.

Spawanie

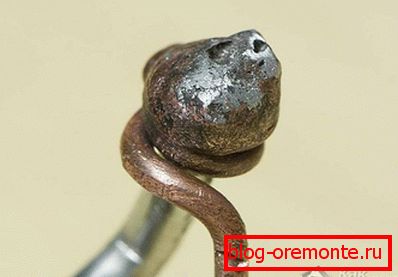

Metodę tę można nazwać najbardziej niezawodną i bezpieczną, ponieważ druty są połączone przez połączenie i stają się jednym. Ze względu na fakt, że spawanie się nie utworzy, z czasem kontakt ten nie ulegnie osłabieniu. Jednak aby wykonać taką pracę, będziesz potrzebował umiejętności do pracy z urządzeniami do spawania.

Oprócz umiejętności, musisz przygotować:

• Spawarka 24 V o mocy większej niż 1 kW;
• rękawice spawalnicze do ochrony skóry;
• okulary lub maska ​​do spawania;
• papier ścierny do odpędzania drutów;
• nóż biurowy do usuwania izolacji;
• elektroda węglowa;
• topnik, dzięki czemu stop będzie chroniony przed działaniem powietrza.

Po tym jak wszystkie narzędzia i materiały są gotowe, pozostaje tylko spawanie, co nie jest trudne. Prace można podzielić na kilka etapów:

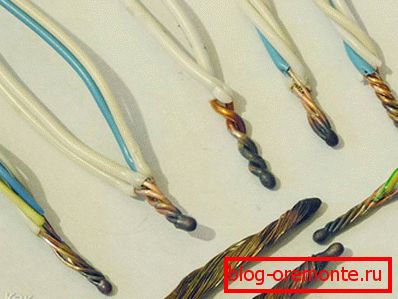

1. Usunąć izolację przy 60-80 mm i przeszlifować je papierem ściernym. Żyły powinny świecić.
2. Połącz przewody, obracając je, nawijając jeden nad drugim tak, aby końce były wyrównane względem siebie. Zaleca się wykonanie długości co najmniej 50 mm.
3. Wlej strumień do wgłębienia elektrody.
4. Umieść "masę" urządzenia na gołym drucie, włącz spawarkę i dociśnij elektrodę do górnej krawędzi skrętu.
5. Trzymaj elektrodę do momentu utworzenia kulki, zwanej punktem styku. Zwykle zajmuje to 1-3 sekundy.
6. Pozostaje oczyścić punkt strumienia i zaizolować miejsce spawania rurką termokurczliwą lub taśmą.

Ten rodzaj związku będzie trwał długo. W niektórych ze starych Chruszczowa takie spawanie było przechowywane przez 50 lat i stabilnie spełniało swoją funkcję.

Lutownica

Metoda jest bardzo podobna do spawania, tylko w tym przypadku przewody są połączone za pomocą lutowia. Do tych prac będziesz potrzebował lutownicy. Do pracy będziesz potrzebował:

• lutownica;
• drobny papier ścierny;
• канифоль (flet);
• szczotka do nakładania kalafonii;
• cyny ołowiowej.

Procedura jest taka sama jak podczas spawania:

1. Usuwanie izolacji i odpryski papieru ściernego.
2. Twist.
3. Zastosowanie strumienia.
4. Bezpośrednie lutowanie. Lutownica topi lut, który musi spływać do samego twistu, mocno łącząc ze sobą druty.

Często ta metoda lutuje druty miedziane, ale jeśli kupisz specjalny lut do lutowania aluminium, możesz również lutować miedź z aluminium.

Lutowanie jest dość niezawodne, ale nie zalecane w miejscach, w których może występować silne ciepło. Ponadto, w przypadku działania mechanicznego, połączenie może ulec osłabieniu.

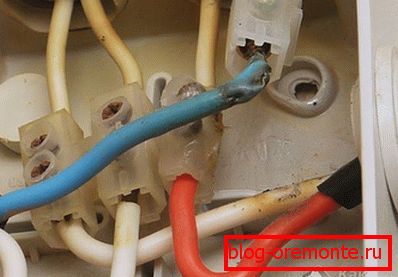

Zastosowanie zacisków śrubowych

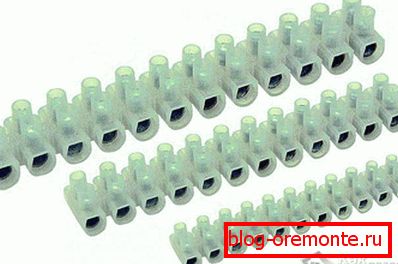

Ta metoda jest szybka, prosta i skuteczna. Co najważniejsze, różne rodzaje metali można łączyć z takimi klipami. Na przykład, jeśli konieczne jest połączenie przewodów aluminiowych i miedzianych, co samo w sobie jest przeciwwskazane. Te klipy są bardzo proste i kompaktowe, a ich wartość może Cię zaskoczyć.

Aby podłączyć przewody za pomocą klipsów, musisz wykonać tylko 2 kroki:

1. Usuń 5 mm izolacji.
2. Włóż do zacisków i dokręć śrubę.

To wszystko, jak widać, wszystko jest bardzo proste i szybkie. Ważne jest tylko kontrolowanie siły, z jaką się zaciskasz. Zbyt mocne dokręcenie śruby może spowodować uszkodzenie przewodów. Szczególnie należy zachować ostrożność podczas pracy z drutami aluminiowymi.

Jedyną wadą połączenia śrubowego jest to, że podczas pracy z przewodem wielordzeniowym należy go zaciśnij specjalną dyszą, aby zapewnić normalny kontakt i integralność przewodów.

Przykręcone połączenia

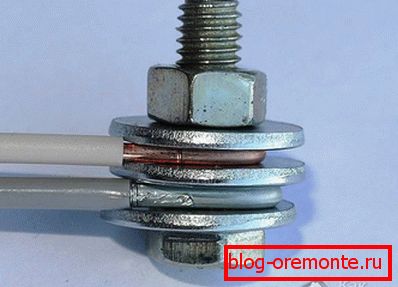

Takie połączenie jest dość niezawodne, ale kłopotliwe. W przypadku nowoczesnych skrzynek dystrybucyjnych nie będzie działać ze względu na swój rozmiar, ale w przypadku dużych pudeł w starym stylu - w sam raz. Ta metoda może łączyć zarówno homogeniczne, jak i odmienne metale. Prace są wykonywane w następujący sposób:

1. Na śrubie umieszczona jest stalowa podkładka.
2. Izolacja jest usuwana z przewodów i są one uformowane w formie pierścienia.
3. Pierwszy pierścień znajduje się na śrubie.
4. Następnie na kolei znajduje się kolejna stalowa podkładka, która jest umieszczona na śrubie po pierwszym.
5. Z góry kładzie drugi przewód łączący.
6. Ta cała "kanapka" jest zaciśnięta za pomocą nakrętki.
7. W końcu wszystko musi być izolowane.

To właśnie ten projekt sprawia, że ​​kontakt jest nieporęczny. Jeśli potrzebujesz podłączyć kilka par przewodów, ta opcja nie będzie najlepsza.

Zaciski samozaciskowe

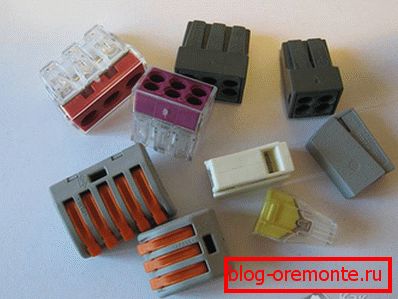

Metodę tę można nazwać najnowocześniejszą, popularną i łatwą w użyciu. Wszystko, czego potrzebujesz, to kupić specjalne terminale w sklepie. Wewnątrz tych zacisków znajduje się specjalna pasta, która zapobiega utlenianiu metali. Z tego powodu do takich związków można wprowadzać różne metale.

Praca jest następująca:

1. Z każdego drutu usunięto 10 mm izolacji.
2. Dźwignia, która znajduje się na klipsie, unosi się.
3. Przewody są wkładane do złącza.
4. Dźwignia jest opuszczana do pierwotnej pozycji.

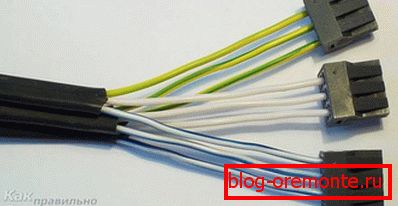

Jeśli klipsy nie mają dźwigni, należy je włożyć, zanim terminal zatrzaśnie się na swoim miejscu.

Rozważaliśmy najbardziej niezawodne metody, za pomocą których można podłączyć przewody w skrzynce połączeniowej. Jest to bardzo ważny etap prac elektrycznych, ponieważ 70% błędów podczas pracy polega właśnie na niewłaściwym połączeniu przewodów. Ale jeśli ty, nawet bez doświadczenia podobnych prac, skorzystasz z metod opisanych w tym artykule, możesz łatwo zrobić wszystko zgodnie z wymaganiami norm. Ale która z tych metod do wyboru zależy od twoich zdolności i pragnień.
