Jak podłączyć rcd

Jeśli twoje mieszkanie ma dużą liczbę urządzeń gospodarstwa domowego, powinieneś zdecydowanie zainstalować takie urządzenie jak RCD. W przeciwnym razie wszystkie urządzenia będą bardzo zagrożone. W artykule przyjrzymy się, jak prawidłowo podłączyć takie urządzenie i automatyczne w mieszkaniu i domu prywatnym, zademonstrujemy diagramy, instrukcje fotograficzne i wideo.

Dlaczego potrzebujesz

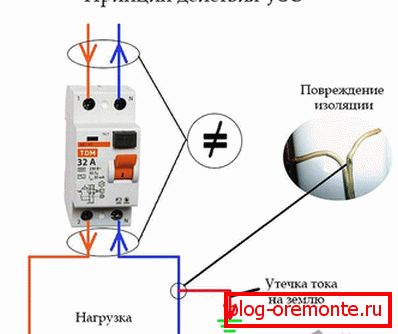

Instalacja takich urządzeń jest konieczna z kilku powodów. Przede wszystkim został zaprojektowany do ochrony. Dlaczego? Po pierwsze, RCD chroni ludzi przed porażeniem elektrycznym, szczególnie w przypadkach, gdy występują usterki w instalacji elektrycznej. Po drugie, urządzenie wyzwala i odcina prąd w wyniku przypadkowego lub błędnego kontaktu z przewodzącymi częściami instalacji elektrycznej, w przypadku przecieku prądu. I po trzecie, zapobiega się zapłonowi instalacji elektrycznej w przypadku zwarcia. Jak widać z powyższego, ten automat faktycznie spełnia ważną funkcję.

Dzisiaj możliwe jest spełnienie automatów różnicowych, których cechą jest połączenie automatycznego przełącznika i UZO. Ich zaletą jest to, że zajmują mniej miejsca w panelu. We wszystkich przypadkach, przy podłączaniu wszystkie połączenia kontaktowe powinny być doprowadzane do niego nie od dołu, ale tylko od góry. Jednym z powodów jest bardziej estetyczny. Ale jest o wiele ważniejszy powód. Fakt, że RCD jest w stanie zmniejszyć wydajność pracy wszystkich artykułów gospodarstwa domowego. Ponadto podczas prac naprawczych elektryk nie będzie zdezorientowany i nie będzie musiał uczyć się skomplikowanych, skomplikowanych schematów. Czas więc rozważyć opcje połączeń.

Metody połączenia

Dostępne są cztery opcje połączenia:

1. Połączenie bipolarne z siecią jednofazową.
2. Podłączenie sieci czterobiegunowej do sieci trójfazowej za pomocą przewodu neutralnego.
3. Podłączenie sieci czterobiegunowej do sieci trójfazowej bez użycia przewodu neutralnego.
4. Podłączenie czterobiegunowego w sieci jednofazowej.

Rozważ każdy przypadek osobno.

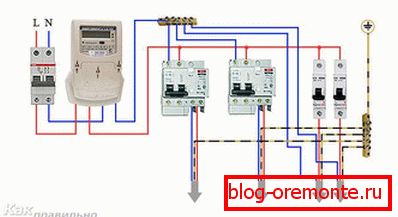

Podłączenie dwubiegunowego RCD do sieci jednofazowej

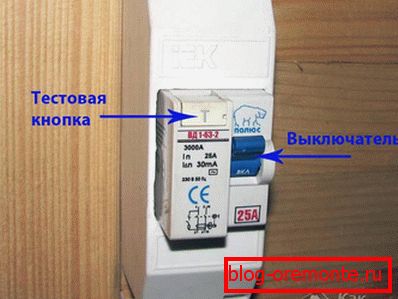

Spośród wszystkich wymienionych metod połączeń jest to prawdopodobnie najbardziej powszechny schemat. Po podłączeniu nie ma skomplikowanych zwojów. Co więcej, takie urządzenie może być podłączone niezależnie. Aby to zrobić, w sprawie lub w paszporcie należy dokładnie określić, gdzie znajduje się zero lub zero na maszynie, a także faza. Z reguły takie znaki 1,2 i N. są wskazane na automacie 1 - oznacza przewód wejściowy, 2 - przewód wyjściowy, a N oznacza zero lub zero.

Jednym z głównych warunków podłączenia takiego RCD jest to, że jest on instalowany we wszystkich przypadkach po wyłączniku! To wymaganie pozwala chronić miernik przed wzrostem prądu.

Zdarzały się przypadki, gdy urządzenie się nie powiodło. Dlaczego? Chodzi o to, że przepływa przez nią prąd, który przekracza swój znamionowy prąd operacyjny. Aby temu zapobiec, kup urządzenie o ile to możliwe z dużym znamionowym prądem roboczym. Ponadto podczas podłączania ważne jest przestrzeganie prawidłowej sekwencji. W przeciwnym razie mogą wystąpić problemy podczas jego pracy. Na przykład, jeśli przy połączeniu, aby połączyć zaciski zerowe z fazą, urządzenie natychmiast zawiedzie.

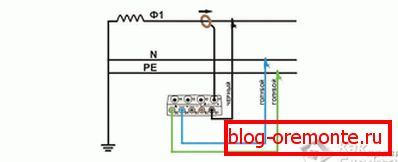

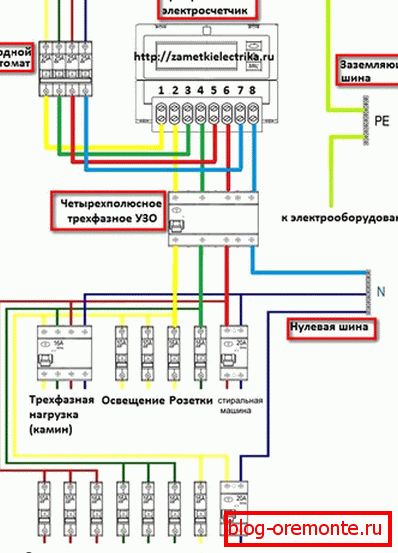

Podłączenie czterobiegunowego RCD do sieci trójfazowej za pomocą przewodu neutralnego

Ta metoda połączenia jest dość powszechna. Zasada jego połączenia praktycznie nie różni się od sieci jednofazowej. Tylko w tym przypadku zamontowany jest czterobiegunowy RCD. Ma cztery przychodzące przewody, które na maszynie są oznaczone jako A, B, C i zero (N). Z reguły schemat połączeń jest wskazany na korpusie maszyny. Jedyną różnicą może być to, że na urządzeniu kwadrupolowym zero może znajdować się po drugiej stronie. Najważniejsze jest prawidłowe podłączenie wyjść i wejść.

Te RCD służą do ochrony przed pożarem instalacji elektrycznej przy wysokich prądach upływowych. Jeśli używasz go do ochrony przed porażeniem elektrycznym, zaleca się użycie punktu wycieku, który wynosi 10 do 30 mA.

Dla samego zabezpieczenia urządzenia, automatyczny przełącznik jest montowany bezpośrednio przed nim.

Najlepiej jest łączyć sieci jednofazowe za pomocą zerowej szyny zbiorczej, która jest montowana bezpośrednio na szynie DIN w osłonie.

Również przy podłączaniu bardzo ważne jest obserwowanie kolorowego oznaczenia drutu, a także podłączenie przewodów neutralnych i fazowych.

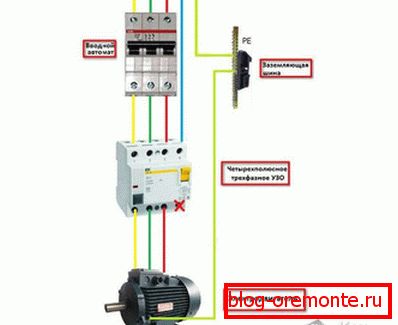

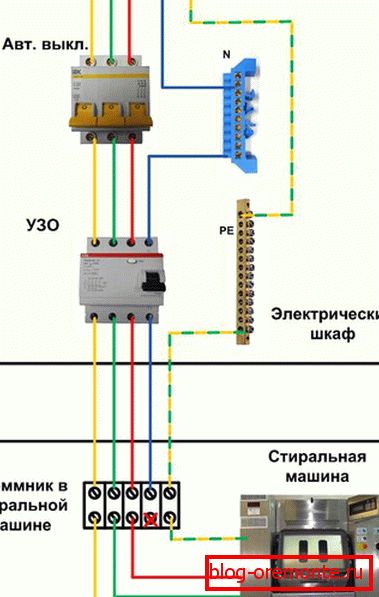

Podłączenie czterobiegunowego RCD do sieci trójfazowej bez użycia przewodu neutralnego

Schemat ten jest stosowany w większości przypadków do łączenia trójfazowych silników elektrycznych. Automat odłączy go od sieci, gdy tylko pojawi się małe zwarcie uzwojeń. Do podłączenia silnika trójfazowego potrzebne są trzy fazy napięcia zasilania, a mianowicie A, B i C. Wymagany jest również przewód ochronny PE, który będzie służył jako uziemienie obudowy. W rezultacie nie ma sensu nabywanie przewodu pięciordzeniowego, ale wystarczą cztery przewody.

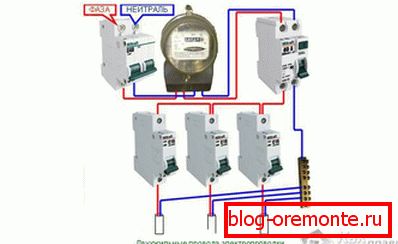

Podłączenie czterobiegunowego RCD w sieci jednofazowej

To użycie można nazwać irracjonalnym i celowym. Jednak w niektórych przypadkach jest to jedyna słuszna decyzja. Na przykład, jeśli w przyszłości planujesz rozszerzyć instalację elektryczną, przesyłając ją do sieci trójfazowej lub dodając kilka sieci jednofazowych. Co więcej, taki schemat jest stosowany w przypadkach tymczasowego użycia awaryjnego zastąpienia wadliwego dwubiegunowego RCD. Połączenie jest dość proste. W tym celu zero i faza są połączone z odpowiednim terminalem. W takim przypadku podłączenie przewodu fazowego do terminala jest wykonywane tylko wtedy, gdy przycisk "Test" jest aktualnie podłączony. Taki terminal znajduje się w pobliżu zera.

Połączenie w mieszkaniu i prywatnym domu

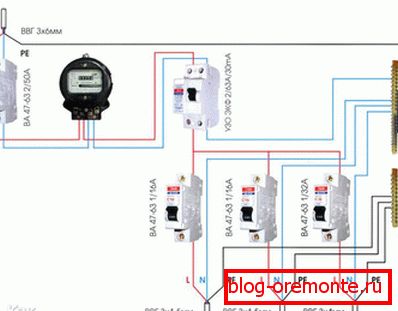

Schemat podłączenia w mieszkaniu realizowany jest tylko w sieci jednofazowej. Z tego powodu połączenie jest wykonywane w następującej kolejności:

1. Maszyna wprowadzająca.
2. Licznik elektryczny.
3. WHO 30 mA.
4. Okablowanie elektryczne w mieszkaniu.

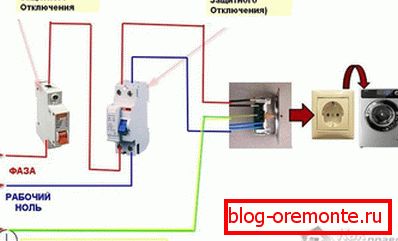

Jeśli masz energię elektryczną w swoim mieszkaniu, na przykład pralką lub elektrycznym piekarnikiem, dodatkowo zaleca się podłączenie urządzenia ochronnego RCD.

W odniesieniu do połączenia maszyny w prywatnym domu, kolejność połączeń jest następująca:

1. Maszyna wprowadzająca.
2. Licznik elektryczny.
3. Automatycznie od 100 do 300 mA, wybór dokonywany jest w zależności od ilości prądu pobieranego przez wszystkie urządzenia gospodarstwa domowego.
4. Automat do indywidualnego zużycia prądu. Zwykle stosuje się 10 do 30 mA.

W związku z tym zapoznaliśmy się z niektórymi funkcjami i różnicami w związku z RCD w pewnych okolicznościach. Co najważniejsze, pamiętaj, że jeśli nie masz pojęcia o tym systemie, lepiej nie eksperymentować.

Wideo

Kilka słów o typowych błędach podczas podłączania RCD:

Schematy

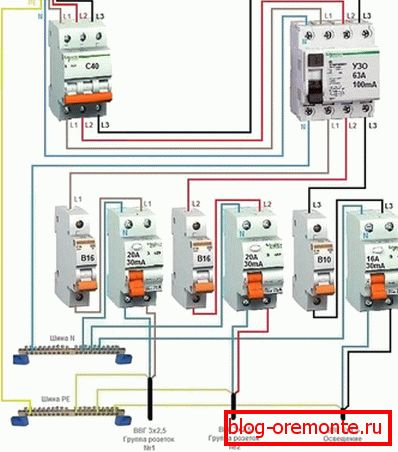

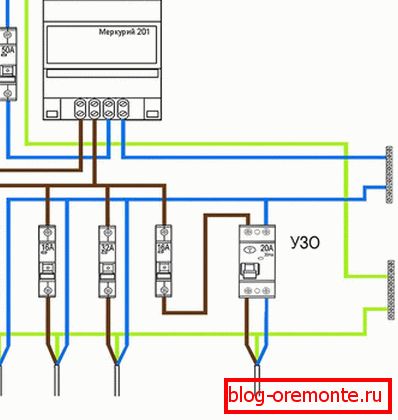

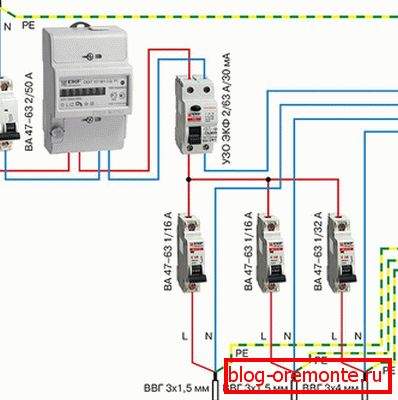

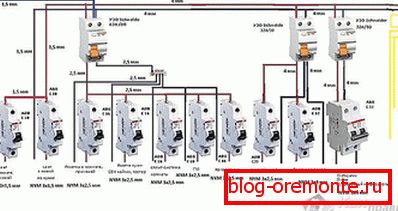

Aby poprawnie zainstalować RCD, zapraszamy do zapoznania się z niektórymi schematami jego połączenia:
