Jak podłączyć uziemione gniazdko

W budynkach prywatnych i mieszkaniach nowych budynków, których okablowanie jest wykonane przy użyciu trójżyłowego okablowania, problem uziemienia z reguły jest łatwy do rozwiązania. Ale jak podłączyć wylot z uziemieniem w domach starych budynków, nie każdy wie.

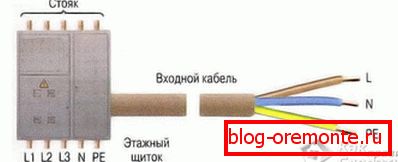

W takich domach okablowanie jest wykonane w postaci dwuprzewodowej linii, dlatego zadanie jest nieco bardziej skomplikowane. Aby go rozwiązać, musisz podjąć szereg dodatkowych działań. Operacje te zwykle sprowadzają się do organizacji innego (uziemiającego) rdzenia, rozciągniętego od płaskiego panelu do uziemionej elektrycznej osłony dostępu.

Opcje uziemienia

Podczas wykonywania prac elektrycznych, umożliwiających łatwe podłączenie do gniazda sieciowego z uziemieniem, możliwe są następujące opcje:

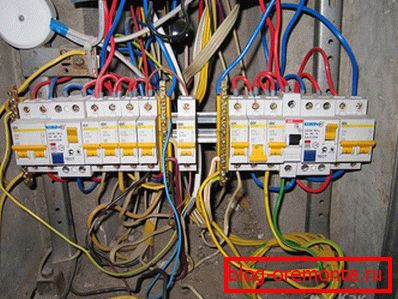

  • Układanie dodatkowej magistrali wykonanej z drutu miedzianego o określonej średnicy i rozciągniętej od pomieszczenia do tablicy rozdzielczej z wolnymi zaciskami uziemienia
  • Układ tzw. "Zerowania", którego istotą jest połączenie uziemiającego styku wylotu z przewodem "zerowym". Specjaliści elektrycy uważają tę metodę łączenia za korzystniejszą, ponieważ w tym przypadku możliwe staje się stosowanie w linii ochronnych urządzeń rozłączających.

Izolacja przewodów dostarczanych do mieszkania dla wygody podłączenia wykonana jest w różnych kolorach. Przewód uziemiający zgodnie z normą jest izolowany mieszanym kolorem żółto-zielonym, a przewód fazowy zwykle wykonany jest z brązowej lub czerwonej powłoki. Drut "zerowy" w większości przypadków wykonywany jest w niebieskiej lub niebieskiej izolacji.

Jeśli w mieszkaniu znajdują się skrzynki połączeniowe, połączenie można wykonać bezpośrednio (jeśli istnieje trzeci przewód uziemiający, oczywiście).

Procedura połączenia

Bezpośrednio przed podłączeniem podwójnego uziemionego gniazdka, będziesz musiał wykonać następujące czynności przygotowawcze:

  • zdjąć końcówki przewodów zasilających wylot;
  • zdejmij dekoracyjną osłonę z zamontowanego produktu;
  • poluzuj śruby mocujące na zaciskach, do których później zostaną podłączone przewody.

Dalsze manipulacje związane z podłączaniem gniazd są zwykle ograniczone do następujących operacji:

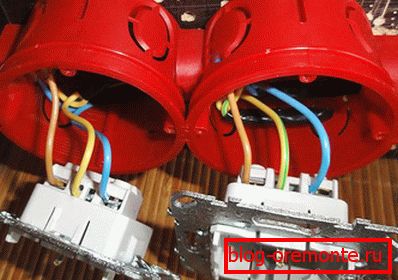

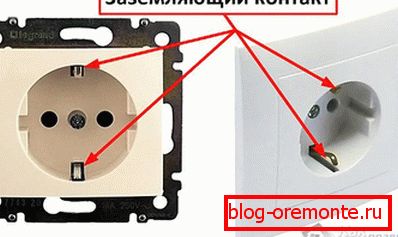

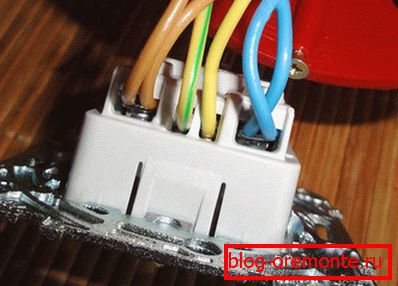

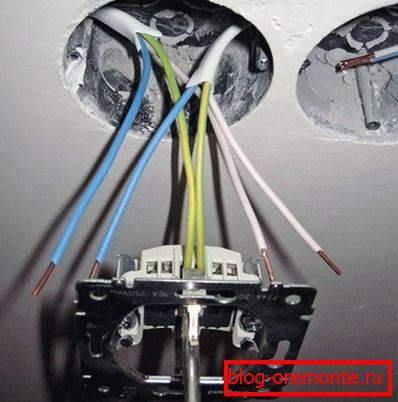

  1. Końce drutów, które są wyprowadzane z plastikowej skrzynki do lądowania, są doprowadzane do styków i ładowane do odpowiednich otworów na końcówki. Przewody fazowe i neutralne mogą być połączone bez względu na ich cel funkcjonalny (to znaczy mogą być zamienione). Natomiast przewód uziemiający musi być podłączony do listwy zaciskowej o specjalnym oznaczeniu, które jest symbolem uziemienia.
  2. Po podłączeniu przewodów obudowa gniazda bez pokrywy mocowana jest za pomocą samogwintujących śrub do plastikowej puszki montażowej (skrzynki); w tym samym czasie przewody zasilające są schludnie włożone do etui.
  3. Wyloty starego typu wyposażone są w specjalne nóżki, które pozwalają na zamocowanie walizki poprzez dokręcenie śrub.
  4. Po zamocowaniu wylotu w dolnej płycie należy ponownie sprawdzić śruby na listwach zaciskowych i dopiero wtedy wymienić dekoracyjną pokrywę.

Podsumowując, musisz ostrzec Cię, że przed wykonaniem pełnego zakresu czynności związanych z podłączeniem gniazdka, pamiętaj o odłączeniu zasilania od całego mieszkania. Takie wyłączenie zwykle odbywa się przez wyłączenie odpowiedniego automatu lub odkręcenie wtyczek.

Wideo

W poniższym filmie można zobaczyć, jak uziemione gniazdo jest zainstalowane na profesjonalnym poziomie:

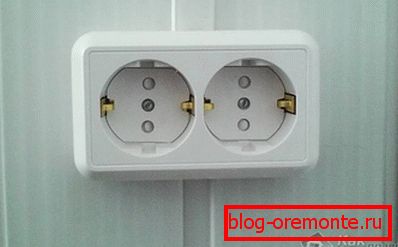

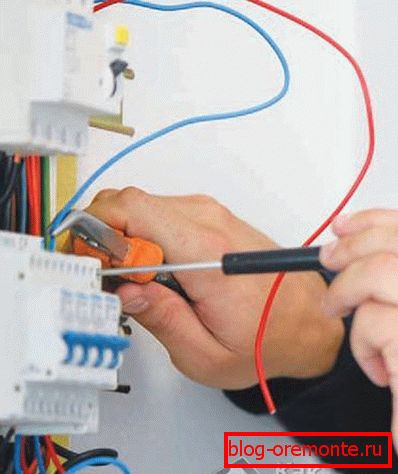

Zdjęcie

Schematy

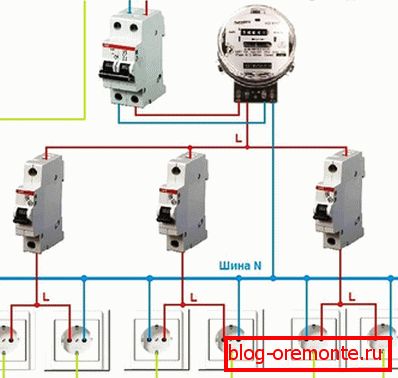

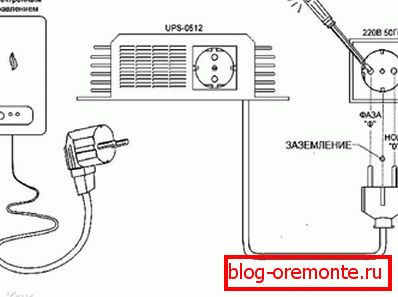

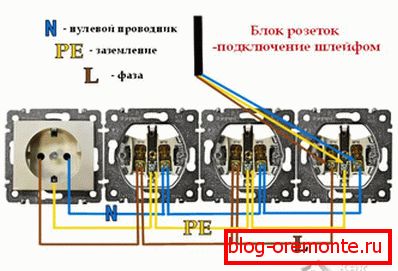

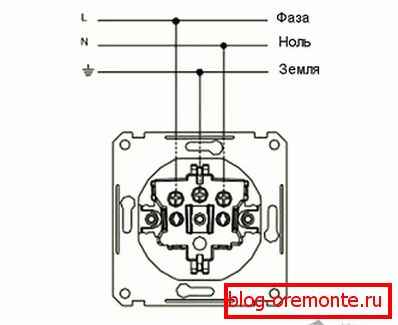

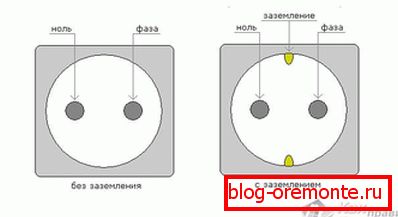

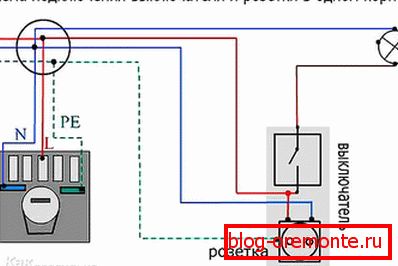

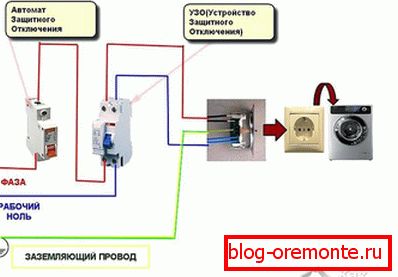

Oferowane przez nas systemy pomogą Ci prawidłowo podłączyć gniazdo z uziemieniem:
