Jak rozebrać drut

W procesie instalowania przewodów jednym z najważniejszych etapów pracy jest usunięcie izolacji. Nie ma znaczenia izolacja z drutu aluminiowego, miedzi, emaliowanych lub plastikowych, w każdym przypadku konieczne jest zachowanie zgodności z technologią po jej zdjęciu. Jeśli zignorujesz zalecenia i wskazówki dotyczące usuwania drutu, parametry techniczne wyprodukowanego systemu elektrycznego będą niskie. Rozważ kilka technik usuwania izolacji z szerokiej gamy powleczonych drutów.

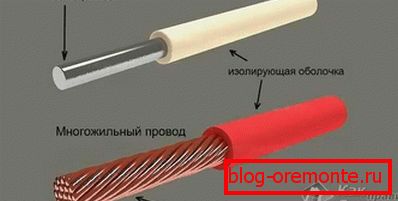

Cechy struktury drutów

Przewody są dwojakiego rodzaju:

1. Одножильные.
2. Stranded.

Przez pojedynczy rdzeń rozumie się drut, w którym przekrój jest utworzony przez pojedynczy przewodnik lub drut. Jeśli chodzi o sploty, przekrój poprzeczny takiego drutu jest utworzony przez kilka cienkich drutów, które w niektórych przypadkach przeplatają się ze sobą. W celu uelastycznienia drutu elastycznego i sprężystości, nić jest dodawana do struktury przypominającej drut nylonowy. Biorąc pod uwagę te cechy, technologia usuwania izolacji w każdym indywidualnym przypadku może się różnić.

Czyszczenie noży

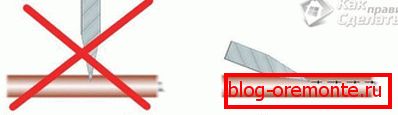

Podczas zdejmowania izolacji nożem nie można przecinać drutów w okręgu z ostrzem w pozycji prostopadłej - może powstać karb przewodu miedzianego. W wyniku tego, z lekkim zgięciem, drut łatwo i szybko rozbije się w tym miejscu, zwłaszcza jeśli podjąłeś próbę zerwania drutu o grubości 0,6-0,8 mm. Po kilku zakrętach drut pęka całkowicie. Podczas zdejmowania drutu za pomocą noża, ostrze powinno znajdować się niemal w tej samej płaszczyźnie co oś drutu. Wstępna izolacja jest przecinana wzdłuż rdzenia. Odcięta izolacja jest odkładana na bok i po prostu odcinana.

Przy tej opcji usuwania należy zachować ostrożność, ponieważ łatwo można zranić dłonie.

Używanie przecinaków bocznych

Takie narzędzie jak obcinarki boczne są często używane nieprawidłowo. Narzędzie jest brane w ręce, ponieważ jest to konieczne, absolutnie nie zwraca się uwagi na kierunek krawędzi tnących. W przypadku niewłaściwego użycia, nożyce boczne będą musiały podjąć wiele wysiłku. Ponadto w tym przypadku istnieje wysokie ryzyko zerwania drutu razem z izolacją.

Ważne jest, aby krawędzie tnące były skierowane w przeciwnym kierunku do narzędzia. Dzięki tej opcji nóż tnie się do izolacji nawet przy niewielkim wysiłku. W rezultacie rura izolacyjna jest usuwana z powierzchni przewodu, bez jej uszkadzania.

Metoda ponownego przepływu

W obecności lutownicy można szybko usunąć izolację metodą termiczną. Aby to zrobić, podgrzej grot lutownicy i lekko przejedź przez plastikową izolację. Po ogrzaniu tworzywo plastyczne stopi się i odklei. Ta metoda nie narusza przewodnika. Jeśli chcesz usunąć dużą liczbę przewodów za pomocą takiego uzwojenia, zaleca się użycie specjalnego urządzenia. Na przykład specjalny palnik byłby odpowiedni dla drzewa, które wcześniej było znane jako "Wzór".

Metoda ponownego przepływu jest najskuteczniejsza, jeśli okablowanie jest stare. Po długiej żywotności plastikowy nawój na drucie staje się twardy i kruchy. Co więcej, jeśli drut wygląda na skrzynce przyłączeniowej na dwa lub trzy centymetry, ani szczypce, ani nóż nie poradzą sobie z tym. A jeśli użyjesz zapalniczki lub wypełnisz lutownicę, usuń przewód.

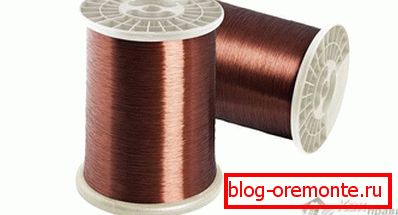

A jeśli emaliowany drut

Jeśli przewodnik ma grubość 0,2 mm, najlepszą opcją byłaby mechaniczna metoda zdejmowania izolacji. Aby to zrobić, użyj noża lub papieru ściernego, który jest ociera izolacji.

• Do obróbki kabla, który ma cienką izolację, można użyć papieru ściernego o drobnym przekroju. Zegnij na pół papierem ściernym w środku. Następnie umieść kabel w wygiętym arkuszu szmergla i, lekko naciskając palce, pociągnij za drut. Procedurę tę należy kontynuować aż do zerwania szkliwa.
• W przypadku użycia noża część kabla należy ułożyć na stabilnej podstawie Następnie należy obracać go w kole, aż emalia zostanie zeskrobana z powierzchni dyrygenta.

Jeżeli przewodnik jest jeszcze cieńszy i ma średnicę mniejszą niż 0,2 milimetra, wówczas metoda mechaniczna nie będzie skuteczna. Wynika to z faktu, że szkliwo w rezultacie nie znika, a sam drut może się zepsuć. W tym przypadku można opanować metodę termochemiczną za pomocą lutownicy i izolacji z chlorku winylu. Aby rozpocząć, podgrzać lutownicę, a następnie umieścić na stole chlorek winylu, a na górze drutu i wzdłuż niego prowadzić lutownicę. Pod wpływem wysokiej temperatury powstaje chlor, który oczyszcza drut z emalii.

W większości przypadków takie przewody są używane w komunikacji radiowej i są nawijane na cewki indukcyjne. Ma również imię - Litz. W swoim wyglądzie charakteryzuje się obecnością dużej liczby cienkich drutów, które są skręcone w jeden przewodnik i jednocześnie pokryte szkliwem.

Nie mniej interesująca jest kolejna opcja usuwania izolacji emaliowanej z drutu. Będziesz musiał kupić tabletki aspiryny. Przewód układa się na nich i podobnie przepuszcza się przez ogrzaną końcówkę lutownicy. W rezultacie drut jest odsłonięty, a wszystko inne jest pokryte cynkiem.

Usuwanie izolacji z PTFE

Przez fluoroplastyczny rozumie się polimer, który jest wytwarzany metodą chemiczną. Ma wiele pozytywnych cech, na przykład, nie jest mokra od wody i jest bardzo odporna na substancje organiczne. Jego właściwości techniczne pozwalają wytrzymać temperatury do 300 ° C! Jako izolacja jest idealnym rozwiązaniem, ale główną wadą jest wysoka cena. W związku z tym używam go w szczególnych przypadkach. W życiu codziennym ma zastosowanie do wielu amatorów radia, ponieważ po lutowaniu ma estetyczny wygląd, zajmuje niewiele miejsca i nie topi się.

Sam materiał ma postać cienkiej wąskiej wstążki. Ona z kolei mocno owinęła się na skręconym splocie z drutu. Zdejmij tę izolację tylko za pomocą noża. PTFE skrobuje się do pożądanej długości. Natychmiast po odsłonięciu drutu izolacja jest cofana do pożądanej długości, a pozostały fluoroplastik jest odcinany.

Izolacja wykonana z tkaniny, gumy, obszyty dowolną z powyższych metod. Najważniejsze jest, aby zapobiec nacięciom głównego rdzenia!

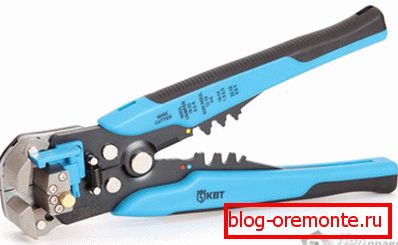

Automatyczny striptizerka

Wszystkie powyższe metody są ręczne. Wymagają więcej czasu i uwagi, nie wspominając już o doświadczeniu, jeśli chodzi o druty skręcone z małym przekrojem. Jeśli pracujesz w tym obszarze i regularnie musisz wyczyścić przewody z izolacji, najlepiej częściowo zautomatyzować ten proces. W tym celu zostały specjalnie opracowane kleszcze lub zostały one nazwane - striptizerka.

Za pomocą ściągacza izolacja jest usuwana za dotknięciem dłoni. Zastanów się, jak usunąć przewody za pomocą modelu odpędowego WS-04.

Charakterystyka techniczna striptizerki WS-04:

• Można usunąć izolację i zagryźć drut O 0,5-2,7 mm o przekroju od 0,2 do 6,0 mm² bez wstępnego ustawienia.
• Podczas zakładania śruby mikroskopijnej można usunąć izolację z cienkiego drutu o rozmiarze od 0,25 do 0,5 mm.
• Striptizerka umożliwia zaciskanie łączników na przewodach bez izolacji, izolowanych lub samochodowych drutach pod podwójnym zaciskiem 0,8-2,7 mm.

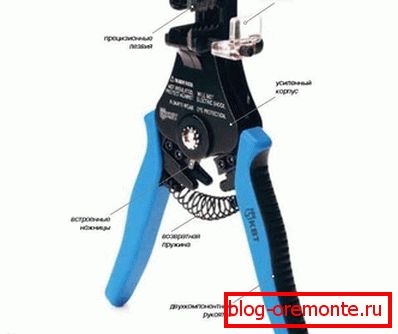

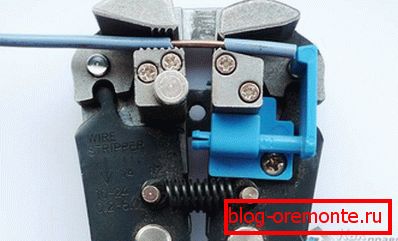

Poprzez swój wygląd, striptizerka przypomina kleszcze, na końcu których znajduje się dźwignia krzywki. Górne krzywki są ruchome, a dolne są zamocowane. Aby zacisnąć drut jest lewą parą i prawo do usuwania i przycinania izolacji. Na pierwszej nucie uchwytów lewa krzywka zaciska drut, a prawy wcina jego ostrą krawędź w izolację. Przy stałej redukcji dźwigni izolacja jest stopniowo usuwana z drutu. Proces ściągania izolacji z odpędów trwa kilka sekund.

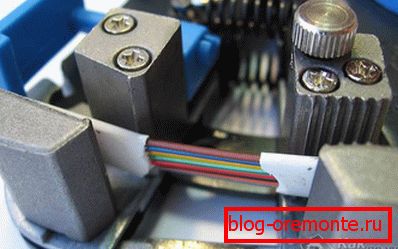

Proces sekwencyjnej pracy z modelem zgniatarki WS-04 z drutem jednożyłowym, linkowym i dwurdzeniowym:

1. Drut jest nawinięty pomiędzy noże tnące, które znajdują się na wewnętrznej stronie rączki. Następnie powinny zostać zmniejszone. Rezultatem jest odcięty koniec drutu bez deformacji. Dla porównania, wyciąć koniec szczypiec jest zawsze spłaszczony i lekko zaostrzony.
2. W następnym kroku jeden koniec drutu umieszcza się pomiędzy ruchomą i nieruchomą gąbką. Po ściśnięciu uchwytów, izolacja jest usuwana. Przy takich pracach nad dyrygentem nie ma żadnych karbów.
3. Aby dopasować dokładną długość izolowanej izolacji, można użyć niebieskiego ruchomego ogranicznika.
4. W przypadku dwużyłowego przewodu izolacja jest usuwana za pomocą striptizerki w dwóch przejściach.
5. Od pierwszego podejścia usuwa się rurkę chlorowodorową.
6. W drugim etapie izolacja z dwóch przewodów jest jednocześnie usuwana.

Czas pracy może zająć nie więcej niż 5 sekund!

Ponadto można również użyć ściągacza do izolacji izolacji kabla telefonicznego przed wciśnięciem go do złącza RJ-11. Jeśli używane jest połączenie śrubowe, izolacja jest usuwana z przewodów jednym ruchem.

Striptizerka może być również używana do usuwania ekranowanych przewodów. Przede wszystkim należy zauważyć, że jest to dość trudne zadanie, zwłaszcza że jest skomplikowane, jeśli przewodnik jest cienki. Najpierw izolacja jest usuwana z oplotu ekranującego. Aby odsłonić centralny drut, osłonę odwija ​​się igłą lub kolcem. Pozostaje wykonać jeden ruch za pomocą striptizerki, a drut zostanie zwolniony z izolacji. Ręczne ekranowanie ekranowanego drutu jest żmudną pracą, zwłaszcza jeśli masz tylko pod ręką nóż. Nóż bardzo łatwo uszkodzić drut!

Tak więc, najwyraźniej striptizerka jest dość wszechstronnym narzędziem, które oczyszcza różne przewody z izolacji.

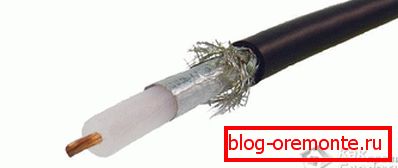

Kabel koncentryczny

Możesz także odizolować izolację na kablu koncentrycznym własnymi rękami. Chociaż sprzęt do tego celu jest tani i niedrogi, powiemy Ci, jak wykonać pracę za pomocą szczypiec i noża. Z reguły ten kabel służy do podłączenia telewizji satelitarnej i standardowych złączy F.

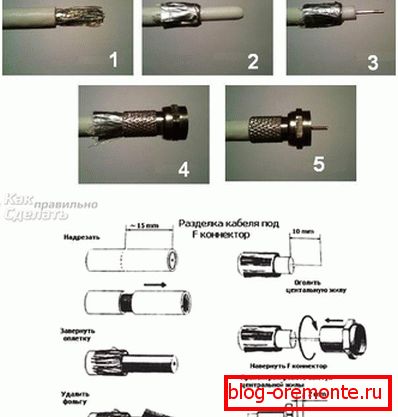

Instrukcja krok po kroku, jak usunąć drut koncentryczny:

1. Kabel należy zabrać ze swojego ciała.
2. Weź nożyce biurowe i naciśnij mocno na kabel pod kątem prostym od końca kabla w odległości 2,5 cm. Nie możesz nacisnąć końca ostrza, bo inaczej się zerwie i może odbić się w oczy.
3. Na tym etapie konieczne jest przecięcie zewnętrznej osłony, osłony, warstwy folii i pianki dielektrycznej. W większości przypadków jest biały. To takie warstwy i otoczone żyłami. Podczas zanurzania ostrza w kablu poczujesz opór. Jak tylko ostrze spadnie do połowy drutu, należy go mniej naciskać. Niezwykle ważne jest, aby nie uszkodzić centralnego rdzenia!
4. Następnie powinieneś przejść przez krąg kabla. Postępując tak, należy uważać, aby nie pozostawić karbów na rdzeniu.
5. Teraz pociągnij i przekręć przyciętą krawędź izolacji. Dzięki takim działaniom można usunąć odcięty koniec izolacji.
6. Jeśli okablowanie wystaje spod osłony kabla, przetnij je za pomocą szczypiec, aby nie wystawały poza krawędź osłony. Ważne jest zbadanie przewodu pod kątem szeryfów. Jeśli są, wówczas powyższa procedura będzie musiała zostać powtórzona.
7. Pianka dielektryczna może częściowo pozostać na głównym rdzeniu. Możesz go usunąć tylko paznokciem.
8. Aby podłączyć kabel do złącza F, najpierw usuń niewielką część górnej obudowy.
9. Aby to zrobić, z poprzedniego miejsca odciąć 8 milimetrów. Wykonaj cięcie na górnej skorupie. Podobnie jak w poprzednim przypadku nacięcie wykonuje się prostopadle do drutu. Uważaj, aby nie zahaczyć osłonki. W niektórych modyfikacjach złącza F nie ma potrzeby usuwania osłony, podczas gdy inne, powinny go usuwać.
10. Jeśli nie masz pewności, czy potrzebujesz warkocza w twoim przypadku, zostaw go tymczasowo. Ten plecionek znajduje się wokół pianki dielektrycznej. Jego okablowanie jest mniejsze niż ludzkie włosy, więc wszystkie prace powinny być wykonywane ostrożnie. Tak samo teraz cięcie musi być wykonane z końcówką ostrza na całym drucie.
11. Usuń osiem milimetrów osłony kabla, aby pianka dielektryczna owinięta w uzwojenie pozostała na rdzeniu.
12. Oplot owinięty w zewnętrzną powłokę. Tak więc dielektryk jest odsłonięty. Na tym etapie należy zwrócić uwagę na wymaganie złącza F: dokładnie jaki koniec przewodu powinien znajdować się w twoim przypadku.
13. Nie powinno być żadnych przewodów pomiędzy plecionką a rdzeniem centralnym. Na tle białego dielektryka będzie on wyraźnie widoczny.
14. Na końcu kabla znajduje się złącze F.
15. Dielektryk powinien znajdować się w dolnej części złącza po zamontowaniu na nim. Niedopuszczalne jest, aby wyjrzał lub nie sięgnął dna złącza.

W żadnym wypadku nie jest dozwolony kontakt końcówki z łącznikiem F.

Teraz złącze F jest gotowe do pracy.

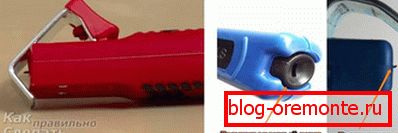

Izolatory kabli

Osobno należy powiedzieć o specjalnych nożach, które są bezpośrednio używane do zdejmowania izolacji z kabla. Na przykład najbardziej popularny jest nóż szydełkowy. W trakcie pracy jest znacznie wygodniejsza niż papeteria. Ponadto dzięki grubemu ostrzu mogą pracować z większą pewnością siebie i odważniej. Będzie im trudno przeciąć izolację drutu, ale przeciąć kabel: to jest to, czego potrzebujesz. Taki hak pasuje dobrze do osłony kabla, więc nie wyskakuje z niego. Jednak to narzędzie nie ma wszystkich zalet, ponieważ nie może zapewnić dobrego odpięcia kabla.

Znany inny specjalny nóż.

W pracy jest to bardzo proste. Na początek użyj kciuka, by ścisnąć specjalny klamr. Pod nim jest nawleczony drut. W tym momencie mały uchwyt, który obraca się wokół osi, wyskakuje z uchwytu. Po ułożeniu kabla wspornik dociska go do tego noża. Wykonaj dwa lub trzy obroty wokół drutu, aż dojdziesz do cięcia. Teraz, bez wyjmowania drutu, pociągnij narzędzie z wysiłkiem w kierunku końca. Nóż obróci się i przeciął skorupę. W końcu pozostaje tylko usunąć odciętą część i kontynuować pracę.

Jedyną wadą tego urządzenia jest konieczność dostosowania koła bezpośrednio do głębokości określonego rodzaju drutu. Aby skonfigurować, możesz użyć kawałka drutu.

Poza tym ten nóż nie radzi sobie z eliminacją izolacji. Wynika to z faktu, że urządzenie może spłaszczyć gruby kabel podczas nieostrożnych czynności.

Rozważaliśmy więc najpowszechniejsze metody usuwania izolacji z drutu. Być może jedna z powyższych metod będzie przydatna w twoim przypadku. Udana praca dla Ciebie!
