Jak zrobić generator wiatru własnymi rękami

Umiejętność korzystania z alternatywnych źródeł energii często przyciąga ludzi. Dlatego próby uzyskania energii z mocy natury zostały dokonane przed wspólną epoką. W tym artykule wyjaśnimy, jak zrobić generator wiatru własnymi rękami w domu (ze złomu).

Generator wiatrowy może być wykorzystywany do następujących celów:

• oświetlenie pokoju
• podłączanie telewizora lub sprzętu audio
• podłącz sprzęt gospodarstwa domowego lub sprzęt biurowy.

Najczęściej generator wiatru na działce kraju nie może być jedynym źródłem energii, chyba że jest zainstalowany na stronie w więcej niż jednym przypadku.

Czasami można zobaczyć całą sieć turbin wiatrowych, które zamieniają energię wiatru na energię elektryczną i gromadzą ją w przygotowanych bateriach. Takie źródła energii elektrycznej mogą być wykorzystywane celowo, do obsługi tylko jednego urządzenia gospodarstwa domowego lub do zachowania ich jako zabezpieczenia w przypadku odłączenia głównego źródła energii elektrycznej.

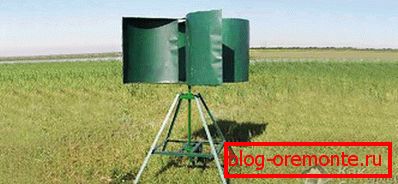

Główną różnicą, która pozwala wyróżnić dwa typy turbin wiatrowych, jest śmigło: śmigło lub żegluga.

Zanim zrobisz wiatrak, musisz zdecydować, w jakim celu jest to potrzebne. Im trudniejsze zadania są określone dla takiego źródła energii, tym trudniejszy będzie jego projekt.

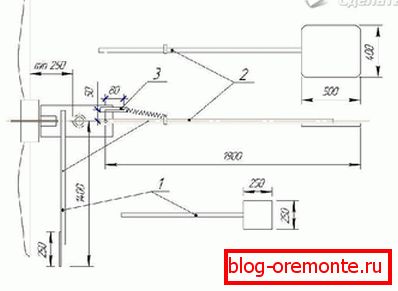

Struktura generatora wiatrowego obejmuje:

• koło wiatrowe z ostrzami;
• skrzynia biegów (mechanizm, który przekształca i przekazuje moment obrotowy);
• maszt, na którym zostanie zainstalowany;
• bateria;
• falownik (mechanizm przekształcający prąd stały z prądu przemiennego na prąd przemienny).

Praca generatora wiatrowego przebiega następująco: wiatr obraca koło wiatrowe z ostrzami swoją energią, a moment obrotowy jest przenoszony przez skrzynię biegów na wał generatora.

Podczas samodzielnego wytwarzania alternatywnego źródła energii, należy zwrócić uwagę na obrotowy lub pionowy typ takiego urządzenia - pozwala on uzyskać więcej energii dzięki skutecznemu wpływowi energii wiatru na nią.

Najpierw musisz przygotować:

1. Generator ma napięcie 12 V, a akumulator 12 V. Najczęściej używane baterie to akumulatory kwasowe, żelowe lub zbrojone - wytrzymują maksymalną liczbę wyładowań - od 250 do 1200 cykli. Nie zaleca się używania akumulatora samochodowego, ponieważ nie wytrzymuje on nawet 100 rozładowań akumulatora, co oznacza, że ​​będzie on działał szybciej i wymaga wymiany.
2. Wielkość wirnika od 1,5 do 2 m.
3. Beczki metalowe lub kubełkowe do produkcji łopatek.
4. Dwa przekaźniki - do ładowania akumulatora i ładowania lampy (zwykła żarówka, moc od 25 do 150 watów - pokaże, że generator wiatrowy działa prawidłowo).
5. Przełącz.
6. Woltomierz
7. Skrzynka połączeniowa
8. Maszt do 10 m (na przykład metalowa rura lub rura z PVC o średnicy nie mniejszej niż 160 mm, przeznaczona do ścieków lub rury ciśnieniowej) Rury do prostych ścieków nie będą działały, ponieważ są zbyt cienkie i kruche).
9. Skrętki (2-3 rdzenie) o przekroju co najmniej 4 mm?
10. Śruby M6, odpowiednie nakrętki i podkładki w ilości 4 szt.
11. Drut ze stali nierdzewnej o średnicy 0,5 do 1 cm.

Narzędzia będą wymagać różnych kluczy, wiertarki, śrubokrętu i przecinarek do drutu.

Tworzenie i instalacja generatora wiatrowego

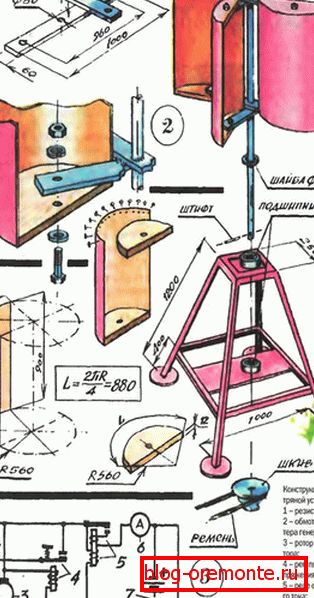

1. Pierwotnie wymagany do wykonania generatora wiatrowego typu obrotowego. Średnica wirnika jest bezpośrednio zależna od średniej prędkości wiatru w ciągu roku. Wirnik ma konstrukcję cylindryczną, której ostrza wyglądają jak łuki w przekroju. Do produkcji używanej blachy metalowej, zakrzywionej w formie łuku. Ostrza są przymocowane do górnej i dolnej tarczy za pomocą nitów i narożników. Wymagane jest przymocowanie kołnierza do dolnego dysku. Jest przeznaczony do mocowania łopatek do wirnika.
2. Należy wziąć wiadro, oznaczyć ołówkiem na 4 części, ostrożnie pociąć na koniec. W dnie przygotowuje się otwory na śruby, tak aby oś generatora znajdowała się wyraźnie pośrodku dna wiadra. Wykonane ze ścian ostrzy łyżki należy zginać pod żądanym kątem - w zależności od kierunku i intensywności wiatru. Im większe wygięcie ostrzy, tym większa prędkość obrotowa urządzenia, jednak urządzenie może szybciej ulegać uszkodzeniu.
3. Następnie zmodyfikowane wiadro, a mianowicie jego dno, musi być przymocowane do koła pasowego za pomocą śrub. Punkty połączenia muszą być bardzo starannie dobrane - niewłaściwy montaż spowoduje konieczność stałego ustawiania położenia łopatek i regulacji obrotów, co jest trudne do wykonania na generatorze wiatrowym już zainstalowanym na maszcie.
4. Konieczne jest podłączenie przewodów do generatora. Jeżeli drut nie jest wielokolorowy, pożądane jest wskazanie położenia przewodów i ich oznakowania za pomocą wielokolorowych znaczników.
5. Po podłączeniu przewodów do generatora, zmontuj obwód w skrzynce połączeniowej. Przygotowany w ten sposób generator powinien być przymocowany do masztu, po czym przewody powinny być przymocowane zarówno do generatora, jak i do masztu. Generator musi być podłączony do obwodu, a po nim do akumulatora. Obciążenie musi być połączone za pomocą przewodów o przekroju co najmniej 4 mm ?.

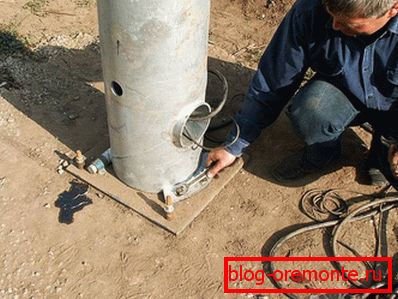

Instalacja masztu

Maszt turbiny wiatrowej musi być starannie zabezpieczony. Aby to zrobić, przygotuj dziurę w ziemi nieco większą niż średnica masztu. Głębokość otworu powinna wynosić co najmniej 50 cm, układając na dnie poduszkę z żwiru i piasku o warstwie 10 cm, należy starannie ją ubić i rozlać wodą. Następnie należy wylać zaprawę cementową do otworu o 10 cm, należy w nią zamontować maszt, a następnie przymocować go do otworu betonowego zaprawą aż do końca.

W przypadku, gdy konieczne jest zwiększenie wydajności generatora wiatrowego, należy zwiększyć długość masztu o 30%. Wysoki maszt pozwala nie tylko zwiększyć ilość energii wiatru, ale także wyeliminować zakłócenia wiatru w postaci budynków lub drzew.

Wideo: пропеллерный ветрогенератор

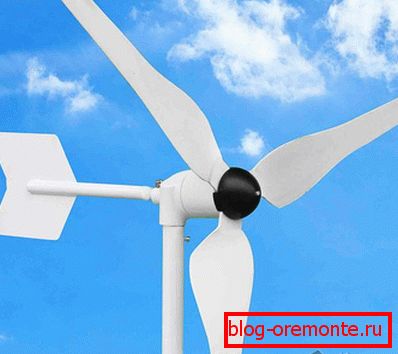

Oto przykład wiatraka śmigła, który daje:
