Montaż rynien grzewczych

Podczas tworzenia projektu dachu zwykle należy wziąć pod uwagę prawdopodobieństwo obciążenia od opadów. Jeśli takie obliczenia zostaną wykonane niepoprawnie, cała struktura może się zawalić. W niektóre zimy śnieg pada bardziej niż zwykle. Aby nie cierpieć z tego powodu, trzeba zainstalować rynny grzewcze.

Dlaczego lód gromadzi się

Przyczyny lodu są związane z czynnikami zewnętrznymi i wewnętrznymi:

• Częste zmiany temperatury. To prowadzi do tego, że warstwa śniegu, która już leżała, może się stopić, po spadku temperatury, zamarzła i przykryła następną.
• Brak naroża nachylenia dachu. Musi być obliczony zgodnie z cechami klimatycznymi określonego terytorium.
• Nieoczyszczone kanały odpływowe. Jesienią rynna mogła zasnąć. Zatyka on otwory, co zapobiega wypływowi wody.
• Niewystarczające ocieplenie przestrzeni strychu.
• Obecność pokoju na poddaszu. Podczas korzystania ze strychu jako salonu, para jest uwalniana, co dodatkowo prowadzi do wzrostu temperatury podłogi. Z tego śniegu topi się, a woda zamarza na mrozie.
• Nieregularne czyszczenie dachu.

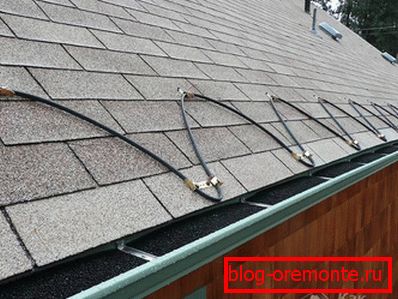

System ogrzewania rynien jest zwykle montowany razem z ogrzewaniem niektórych części dachu. Urządzenie tego typu ma następujące zadania:

• Usunięcie sopli i zamrożonych guzków na dachu.
• Zapobiegajcie gniciu pokładów dachowych z powodu gromadzenia się wilgoci.
• Uwolnienie otworów przeciążeniowych dla przepływu płynu.
• Zapobiegaj nagłym zmianom temperatury, które mogą uszkodzić niektóre materiały.
• Zmniejsz ciężar spadającej warstwy osadu, aby zmniejszyć obciążenie.
• Przedłużenie żywotności podłogi i całego systemu dachowego.
• Zautomatyzuj czyszczenie dachu.

Zasada działania systemu grzewczego

System ogrzewania działa w trybie automatycznym. Nie jest wymagana interwencja użytkownika. Jest to zapewnione przez fakt, że konstrukcja zapewnia obecność specjalnego czujnika, który nieprzerwanie odbiera dane o temperaturze otoczenia. Przekazuje sygnał do regulatora, który zamyka obwód zasilania prądem elektrycznym, a elementy grzewcze już pracują, ogrzewając warstwę śniegu lub lodu.

W razie potrzeby aktywację można wykonać ręcznie, zwykle dlatego, że jest to dodatkowy przełącznik.

Wybierz rodzaj przewodu grzejnego

Podstawą całego mechanizmu jest kabel grzejny. Dla niektórych ta koncepcja jest czymś nowym, ale w rzeczywistości takie rozwiązania były używane przez ponad rok.

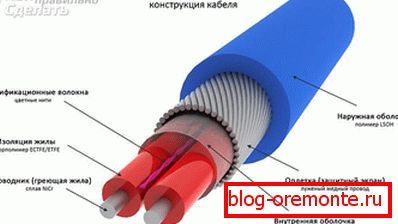

Resistive. Z wyglądu przypomina zwykły kabel z pojedynczym rdzeniem lub pleciony z aluminium. Ogrzewanie następuje z powodu wewnętrznej rezystancji przewodnika. Temperatura jest łatwo utrzymywana na tym samym poziomie, co gwarantuje niezawodność systemu. Zwykle jest w przystępnej cenie.

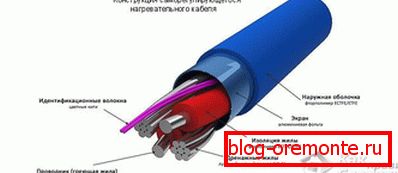

Samoregulujący. Struktura tego przewodnika jest bardziej skomplikowana, a jego koszt jest wyższy. Jak sama nazwa wskazuje, ten kabel może działać autonomicznie, bez interwencji użytkownika. Oznacza to, że mogą występować różne temperatury w różnych obszarach. Wyjaśnia to następujący mechanizm: między dwoma przewodnikami znajduje się izolator, który w pewnym stopniu przesyła energię elektryczną. Im niższa temperatura, tym niższy opór, tym więcej prądów przepływa i im więcej nagrzewa się. Po ogrzaniu opór wzrasta, a przepuszczalność maleje.

Każda z tych opcji ma swoje mocne i słabe strony. Oporność:

• szybka rozgrzewka;
• łatwość instalacji kabla dwuprzewodowego;
• prostota obliczania mocy na metr liniowy;
• Nie ma specjalnych niuansów związanych z połączeniem.

Wady obejmują:

• potrzeba układania określonej zadeklarowanej długości;
• nadużywanie energii elektrycznej na nierównych obszarach;
• W celu sprawdzenia przed instalacją dostępny jest tylko pomiar rezystancji.

Zalety samoregulacji obejmują:

• możliwość użycia bez termostatu;
• instalacja kawałka dowolnej długości;
• odporność na stres fizyczny;
• bardziej ekonomiczne zużycie w porównaniu do rezystywności;
• odporność na spadki napięcia;

Niektóre minusy:

• stosunkowo wysoka cena;
• powolne rozgrzewanie;
• wysoka moc początkowa.

W niektórych sytuacjach, ze względu na oszczędności, te dwa typy łączą się. Na przykład, wzdłuż zbocza dachu, gdzie pokrywa śniegu lub lodu jest w przybliżeniu taka sama, dopuszcza się rezystor, a samoregulujący kabel układa się w rynny, rury odpływowe i lejki.

Projektowanie

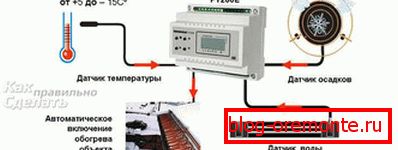

Oprócz samej podstawy grzewczej, niektóre elementy będą nadal potrzebne:

1. Czujnik temperatury Najlepszym rozwiązaniem byłaby mała stacja meteorologiczna. Będzie mogła monitorować nie tylko temperaturę, ale także wilgotność, a także opady.
2. Termostat Do takich celów preferowany jest produkt elektroniczny. Dokładniej śledzi wahania i utrzymuje wystarczające obciążenia.
3. Zimny ​​kabel. Zwykle przyjmuje się podwójną osłonę. Będzie służyć jako moc do podłączenia obciążenia. Sekcja jest wybierana w zależności od całkowitego zużycia systemu.
4. Kable sygnałowe. Używany do czujników temperatury i wilgotności.
5. Automatyczny przełącznik Liczba biegunów będzie zależeć od sieci przychodzącej.
6. Skrzynki montażowe. Jeden będzie potrzebny na termostat, jeden na automat, jeśli nie jest zainstalowany w ogólnej tarczy, a drugi w stacji pogodowej.
7. RCD. Wymagany przedmiot. To urządzenie pozwoli ci śledzić najmniejszy wyciek i natychmiast zatrzymać przepływ prądu elektrycznego, aby chronić wszystkich mieszkańców domu.
8. Złącza do hermetycznych połączeń kablowych. Mocowanie materiału w postaci śrub, kołków, wsporników na druty.

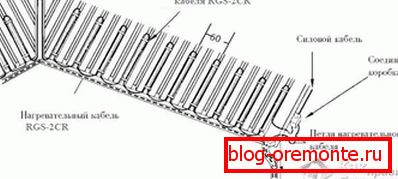

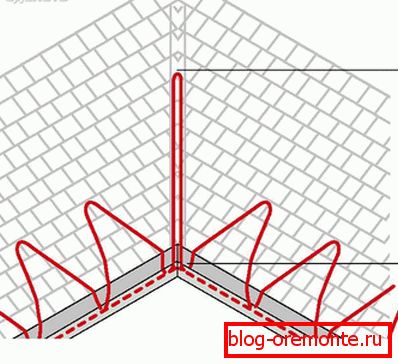

Teraz należy obliczyć długość wymaganego kabla grzejnego Aby to zrobić, zmierzyć długość wszystkich sekcji poziomych i pionowych. Zazwyczaj dwie linie pasują do rynny, więc wynik należy pomnożyć przez dwa. W przypadku pionowej rury odpływowej są również dwa, ale ważne jest dalsze ocieplenie dolnej części, ponieważ jest ona bliższa ziemi i może silniej zamarzać. Około 10% akcji powinno zostać dodane do wyniku. Wykona dodatkowe skręty w lejkach. Długość segmentu, który będzie na dachu, zależy od wybranej metody instalacji. Można go przeprowadzić w kilku wątkach lub wężu. Wysokość pętli węża jest dobierana zgodnie ze wzorem ułożonej posadzki, ale nie powinna być mniejsza niż szerokość, na której zazwyczaj powstają szrony (średnio ta wartość osiąga 35 40 40 cm). Jeśli na dachu znajduje się narożnik wewnętrzny (endova), to przewód grzejny również musi do niego pasować. Minimum potrzebujesz? jego długość w dwóch wierszach.

Moc kabla dla każdego przypadku jest obliczana indywidualnie, ale jest kilka średnich wartości:

• W normalnych warunkach przyjmuje się, że punkt wyjścia wynosi 22 W dla kabla rezystancyjnego i 30 W dla samoregulującego kabla na metr.
• W przypadku miękkich dachów i odpływów z tworzyw sztucznych moc na metr bieżący nie powinna przekraczać 17 watów.
• Jeżeli istnieje możliwość silnego oblodzenia rynny metalowej, dozwolone są dwie linie o mocy 50 W na metr bieżący.
• Przy dużej szerokości rowki mogą pomieścić nie dwie, ale trzy lub więcej linii.
• Jeśli poddasze jest zimne, wystarcza 70 W / m². W przypadku, gdy poddasze jest używane pod strychem, liczba zwojów i linii jest obliczana tak, aby uzyskać od 200 W / m².

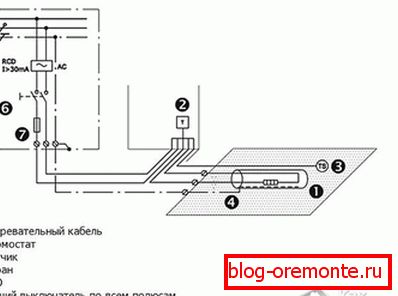

Teraz, znając całkowitą długość całej linii i moc każdego przewodnika, możemy obliczyć całkowite zużycie. Zgodnie z tą wartością wybiera się wyłącznik, zimną sekcję kabla i termostat.

Instalacja

• Instalacja najlepiej wykonać od góry do dołu. Ale nie musisz zaczynać od kabla grzejnego.
• Wewnątrz pomieszczenia wybieramy lokalizację panelu elektrycznego. W razie potrzeby za pomocą perforatora wykonujemy wnękę. Wiercimy otwory i mocujemy skrzynkę za pomocą śrub i kołków.
• Przeprowadzamy instalację maszyn dla każdego obwodu. Tutaj instalujemy również termostat.
• Wykonujemy kabel sieciowy. Pociągnij go do poziomu, w którym połączy się z ogrzewaniem.
• Uszczelniona skrzynka przyłączeniowa jest zainstalowana pod dachem. Włącza przewód zasilający.
• Następnie należy dokładnie oczyścić wszystkie rynny i miejsce na dachu, na którym zaplanowano instalację.
• Rezystancja kabla grzejnego jest mierzona, a wartość jest sprawdzana pod kątem zgodności z zadeklarowaną. Wskazania są wpisywane do paszportu.
• Rozpoczyna się rozciąganie przewodu grzejnego. Pierwszym krokiem jest położenie na dachu. Aby ją zabezpieczyć, użyj specjalnych płyt z uchwytami lub kratownicami. Pozwalają one uzyskać niezbędną wysokość i falę węża lub odległość między równoległymi gwintami.
• Produkowane układanie w rynny poziome. Aby zapewnić niezbędną przerwę między kablami (musi wynosić co najmniej 3 cm), stosuje się specjalne plastikowe rozstępy lub metalowe aparaty ortodontyczne. Niektóre ich rodzaje są zawieszone na krawędzi rowka, inne muszą być mocowane za pomocą nitów.
• Wokół lejka konieczne jest wykonanie kilku dodatkowych zakrętów. W żadnym wypadku nie powinno być zatory, to jest zrobione dla szybkiego wypływu wody.
• Aby obniżyć drut w rurze pionowej, zastosuj kabel z plastikową osłoną. Kable nie mogą krzyżować się wzajemnie. Aby to zrobić, należy je wcześniej rozdzielić za pomocą specjalnych przekładek. W dolnej części pętli jest przymocowany niewielkim występem. Można to zrobić, wykonując cztery otwory i mocując przewodnik za pomocą listew.
• Końce przewodu są doprowadzane do zainstalowanego pudełka. Wewnątrz połączenie wykonane jest z zimnego drutu.
• Czujnik temperatury można zamontować bezpośrednio w pobliżu drenów lub na północnej stronie domu, aby mógł pobierać najniższą możliwą temperaturę.
• Gdy cały system jest zamontowany przed uruchomieniem, konieczne jest sprawdzenie RCD. Następnie przykładane jest napięcie i monitorowany jest stan ułożonych autostrad.

W przypadku, gdy przepływ wody występuje w systemie wód opadowych, należy w nim ułożyć kabel do głębokości zamarzania. W przypadku płaskich dachów konieczne będzie dodatkowe użycie specjalnych kominów z ogrzewaniem, a także ułożenie kabla wokół otworów spustowych w taki sam sposób, jak w przypadku zwykłych kominów. Podczas instalacji należy uważać, aby nie uszkodzić osłony izolacyjnej. Jeśli tak się stanie, w przypadku kabla rezystancyjnego trzeba będzie zastąpić całą autostradę.

Przed zakupem kabla należy zapoznać się ze wszystkimi jego charakterystykami, a także dopuszczalnymi temperaturami jego użytkowania. Na etapie projektowania lepiej jest skonsultować się z profesjonalistami, którzy od pewnego czasu zajmują się podobną pracą. W rzeczywistości podczas instalacji nie ma nic, czego nie można zrobić własnymi rękami.
