Montaż taśmy led na diodę led

Taśma LED jest nowoczesnym, uniwersalnym źródłem światła, które może być wykorzystywane w celach dekoracyjnych w pomieszczeniach i poza nimi. Wielowarstwowe konstrukcje sufitowe, wewnętrzne łuki i nisze, meble, samochody, billboardy - to niewielka lista miejsc, które zmieniają to oświetlenie. Kompaktowa i elastyczna oprawa oświetleniowa może być umieszczona w trudno dostępnych miejscach, długotrwałe użytkowanie pozwala nie martwić się częstą wymianą. W tym artykule przyjrzymy się, jak zrobić instalację taśmy LED zrób to sam.

Typy taśm LED

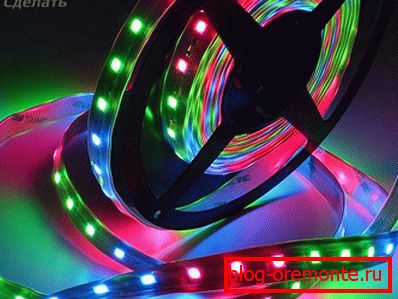

Taśmy oświetleniowe wykonane są z taśmy z materiału dielektrycznego, na której diody emitujące światło są przymocowane w równych odstępach. Na podstawie taśmy stosowane są specjalne ścieżki, wzdłuż których przepływa prąd elektryczny. Aby ograniczyć prąd w obwodzie, należy uwzględnić rezystory. Szerokość urządzenia oświetleniowego waha się od 8 do 20 mm, a grubość zaledwie 3 mm. Stopień podświetlenia zależy od liczby diod LED na 1 metrze taśmy, może się różnić dziesięciokrotnie - 30-240 sztuk. Wielkość każdej diody jest oznaczona na wstążce, im większa, tym intensywniejszy jest jej strumień świetlny. W zaawansowanych urządzeniach źródła światła są rozmieszczone w kilku rzędach. Długość standardowego paska wynosi 5 metrów, trafia do sprzedaży na bębnach. Miejsca cięcia są zaznaczone na podłożu, taśma może być dzielona tylko wzdłuż tych linii.

Główna klasyfikacja taśm LED opiera się na kolorze emitowanym przez poświatę:

1. SMD - rendering w kolorze monochromatycznym (biały, niebieski, zielony, czerwony). Biała wersja poświaty podzielona jest na ciepłą, umiarkowaną i zimną.
2. RGB - taśma LED dająca oświetlenie dowolnego koloru. Wewnątrz obudowy umieszczone są trzy diody, oznaczone w kolorze - czerwony, zielony i niebieski. Ich połączenie, stworzone przez pracę kontrolera, nadaje blasku. Koszt tego projektu jest trzykrotnie wyższy niż taśma SMD.

Urządzenia oświetleniowe są wydawane otwarte, przeznaczone do instalacji wewnętrznych i odporne na wilgoć, obliczone do stosowania na ulicy iw wodzie, klasa ochrony - IP. Aby ułatwić montaż, niektóre paski LED są wyposażone w folię samoprzylepną.

Zalety i wady

• Kompaktowy rozmiar i plastikowa struktura, która pozwala uzyskać pożądany kształt.
• Wyjątkiem jest przegrzanie, co jest ważne podczas oświetlania sufitu napinanego i innych powierzchni wrażliwych na temperaturę.
• Możliwość uzyskania wybranego koloru poprzez dostosowanie kombinacji kombinacji kolorów.
• Łatwość instalacji, obecność taśmy dwustronnej nie wymaga żadnego wysiłku instalacji.
• Długi czas działania, znacznie dłuższy niż czas użytkowania tradycyjnych żarówek.
• Liczne zastosowania.
• Ekonomiczne wykorzystanie energii elektrycznej, która nie jest zużywana do ogrzewania.
• Bezpieczeństwo - to źródło światła nie zawiera szkodliwych gazów i zanieczyszczeń, nie ma pulsacji.

Główną wadą oświetlenia LED jest jego wysoki koszt, aby stworzyć pełnoprawne oświetlenie główne wymagające wysokich kosztów. Spowodowało to użycie taśm jako dodatkowego lub dekoracyjnego oświetlenia sufitowego.

Wybór zasilania

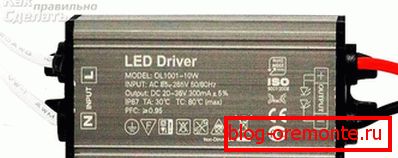

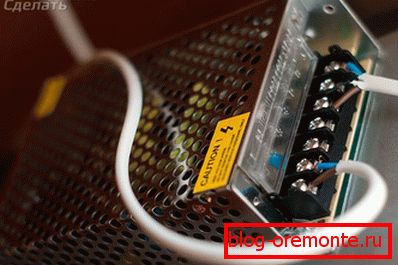

Aby obsługiwać taśmę LED, wymagane jest źródło prądu stałego, dlatego wykluczone jest połączenie z siecią wspólną. Musisz zainstalować urządzenie, które zamienia prąd przemienny na prąd stały o napięciu 12 lub 24 woltów. Aby wybrać odpowiedni zasilacz, musisz obliczyć jego moc. Do obliczeń brana jest wartość mocy 1 metra taśmy, całkowity materiał zastosowanego urządzenia oświetleniowego i współczynnik bezpieczeństwa. Na przykład SMD 3014 o długości 6 metrów - 24? 6? 1,15 = 165,6 W - wartość mocy dla zasilania. Napięcie robocze taśmy wskazuje producenta.

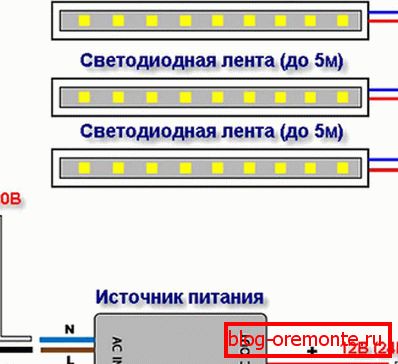

Podczas korzystania z wielu taśm możliwe jest generalne zasilanie, ale ze względu na dużą moc, takie urządzenie będzie miało znaczne wymiary i będzie trudność z jego ukrytym umieszczeniem. Bardziej wygodne jest, aby każda listwa oświetleniowa zbierała oddzielne źródło zasilania. Zastanawiając się, jak podłączyć pasek LED do zasilacza, wybierz równoległy obwód. Jeśli podłączysz taśmę szeregowo, zdalne diody otrzymają mniej niż całe napięcie i będą nudne.

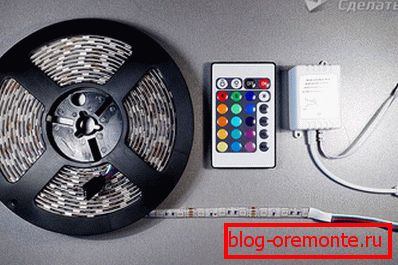

Podłączenie taśmy RGB wymaga włączenia kontrolera do obwodu. Jeśli podłączysz się bezpośrednio do zasilania, taśma zaświeci się, ale kolor się nie zmieni. Do połączenia są cztery przewody, a na kontrolerze znajdują się terminale z kolorami:

• B jest niebieskie.
• G - zielony.
• R jest czerwony.

Dla czwartego przewodu terminal jest oznaczony numerem napięcia - 12 lub 24 V. Po podłączeniu do paska LED sterownik jest podłączony do źródła zasilania.

Taśma LED może składać się tylko z diod LED tego samego koloru. W takim przypadku sterownik nie musi go łączyć.

Kroki instalacji

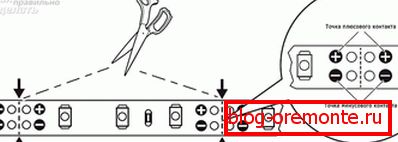

Prace rozpoczyna się od cięcia pasków o pożądanej długości, konieczne jest zapewnienie, że nacięcie przechodzi przez specjalne znaki. Sekcje połączeń taśmy można wykonać na dwa sposoby: za pomocą specjalnych złączy LED lub do lutowania. Montaż obwodu za pomocą złączy może być dość szybki i prosty, aby umieścić taśmę na powierzchni kontaktowej i zamknąć pokrywę. Ta mechaniczna metoda nie wymaga żadnych umiejętności, ale koszt części jest dość wysoki, jeśli wymagane jest kilka połączeń, to znacznie zwiększy to koszt oświetlenia.

Najprostszy zasilacz ma dwa zaciski: jeden plus drugi to minus, ważne jest, aby nie pomylić ich podczas podłączania do kontrolera, w przeciwnym razie urządzenie ulegnie awarii. Po zebraniu całego obwodu jest on podłączony do sieci poprzez wejście zasilacza. Jeśli pasek LED działa prawidłowo, można go zamocować w wybranym miejscu.

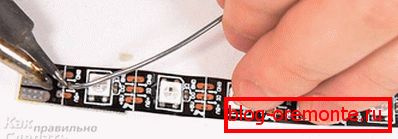

Jeśli konieczne jest splecenie końców taśmy bez złącza, stosuje się lutownicę o niskiej mocy. Warstwę lutu nakłada się na podkładki stykowe łączących ścieżek i folię ochronną należy usunąć z podstawy taśmy. Ponadto, obie części zachodzą na siebie i są ogrzewane przez lutownicę, aż do stopienia lutu.

Nie powinieneś robić długości paska LED więcej niż pięć metrów, ponieważ diody LED na końcu paska nie będą świecić z pełną mocą.

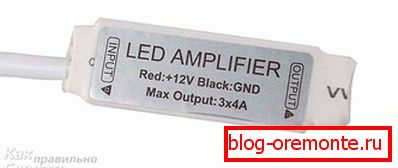

Jeśli chcesz podłączyć kilka kolorowych wstążek, wzmacniacz jest zainstalowany. To urządzenie jest umieszczone za pierwszym paskiem LED, a drugie jest do niego podłączone. Ten schemat wykorzystuje jeden kontroler i dwa zasilacze. Jednokolorowa taśma LED ma tylko dwa przewody do podłączenia do zasilania: czerwony oznacza plus a niebieski oznacza minus.

Połączenie odbywa się mechanicznie lub poprzez lutowanie. Aby to zrobić, końce przewodów są pozbawione izolacji i ocynowane. Warstwa lutu jest również nakładana na części stykowe taśmy. Podłączając przewody do styków, naprzemiennie są one dotykane lutownicą. Pomimo niskiego napięcia, gołe końce powinny być owinięte taśmą izolacyjną. Ściemniacz można zainstalować w obwodzie między taśmą a zasilaczem, aby regulować strumień świetlny.

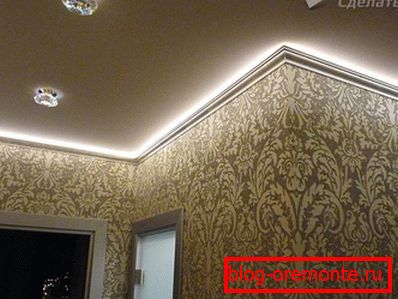

Montaż oświetlenia sufitowego LED odbywa się na czystej i odtłuszczonej powierzchni. Tylko przestrzegając tego warunku, zapewnij niezawodne zamocowanie urządzenia oświetleniowego.

Najnowsze modele taśm LED oferowane są z kompletnym zestawem wszystkiego, co potrzebne do podłączenia - zasilaczem, który ma zabezpieczenie przed błędnymi połączeniami polaryzacji i kontrolerem.
