Wymiana gniazd własnymi rękami

W tym artykule postaramy się opowiedzieć szczegółowo o tym, jak zastąpić typowy gniazdko elektryczne w środowisku domowym. Natychmiast zgłosimy zastrzeżenie, że potrzeba takiego zastąpienia powstaje z reguły w sytuacjach, gdy dokonywana jest pełna lub częściowa aktualizacja wszystkich urządzeń elektrycznych zainstalowanych w mieszkaniu (czasami, jeśli to konieczne, przeniesienie gniazd do nowej pozycji).

Należy również pamiętać, że wszystkie czynności związane z wymianą i instalacją produktów instalacji elektrycznych (w szczególności gniazd) należą do kategorii prac elektrycznych, których produkcja musi być zgodna z obowiązującymi normami bezpieczeństwa elektrycznego (zasady PUE). Zgodnie z postanowieniami niniejszych przepisów, przed wymianą gniazd własnymi rękami, konieczne jest częściowe zwolnienie napięcia z pomieszczenia, w którym znajduje się odnawialny produkt elektryczny.

W najogólniejszym przypadku mieszkanie można całkowicie odłączyć od zasilania poprzez odłączenie automatycznego urządzenia wejściowego (tzw. "Automat").

Używane narzędzie

Do udanego wdrożenia całego kompleksu prac związanych z demontażem starego i zainstalowaniem nowego gniazdka elektrycznego, zdecydowanie potrzebne będzie następujące narzędzie:

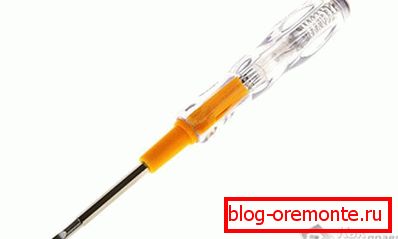

• typowy śrubokręt wskazujący (można również użyć miernika uniwersalnego typu "multimetr");
• zestaw konwencjonalnych wkrętaków z krzyżową i prostą częścią roboczą;
• nóż do zdejmowania końców przewodów;
• małe okrągłe szczypce stosowane do wykonywania części stykowych drutów.

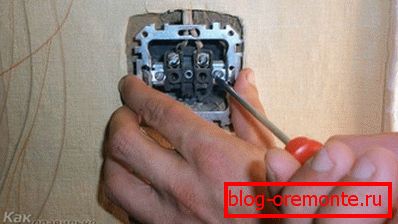

Demontaż starego produktu

Natychmiast po wyjęciu zasilacza z obszaru roboczego mieszkania można przystąpić do demontażu zaktualizowanego gniazdka, które zwykle wykonuje się w następującej kolejności:

• przede wszystkim usuwa się dekoracyjną osłonę produktów elektrycznych, trzymaną na podstawie za pomocą jednej lub dwóch śrub mocujących;
• następnie należy poluzować szczelność 2 bocznych łączników śrubowych, za pomocą których korpus produktu jest zamocowany w otworze montażowym (we wnęce ściennej);
• zaraz po tym można poluzować śruby na zaciskach za pomocą przewodów zasilających i całkowicie usunąć obudowę opuszczonego gniazdka z niszy.

Będziesz musiał odizolować gołe końce starych drutów w taki sposób, aby długość ich części roboczej wynosiła co najmniej 2 centymetry. Po dokładnym zdzieraniu, wolne końce są ukształtowane w postaci pierścienia, którego średnica powinna odpowiadać zamocowaniu terminalowemu, a kierunek fałdowania powinien pokrywać się z kierunkiem obrotu śruby mocującej.

Instalowanie nowego gniazdka

Po całkowitym rozłączeniu starego gniazdka - możesz przystąpić do instalacji nowego produktu. W tym celu należy najpierw poluzować śruby mocujące nogi dystansowe znajdujące się po bokach obudowy zainstalowanego wylotu. Następnie wkłada się go do gniazda, pozostając w niszy ze starego gniazdka i mocując w nim, naprzemiennie dokręcając każdą ze śrub dystansowych. (W przypadku silnego zużycia lub uszkodzenia spodu, najlepiej wymienić go na nowy).

Bezpośrednio po tym końce wstępnie uformowanych drutów są połączone ze stykami końcowymi nowo zainstalowanego gniazda, które są do nich przymocowane za pomocą połączenia śrubowego. Po zakończeniu wszystkich operacji mocowania, należy sprawdzić niezawodność dokręcania wszystkich elementów złącznych, a także przeprowadzić kontrolę testową zainstalowanego gniazdka. Aby to zrobić, należy zastosować zasilanie do tej sekcji okablowania i upewnić się, że na zaciskach urządzenia występuje napięcie (można to zrobić za pomocą tego samego śrubokręta wskaźnikowego).

W końcowej fazie prac instalacyjnych na obudowie jest zainstalowana osłona dekoracyjna, po czym włączany jest automat wstępny. Upewniając się, że napięcie na zaciskach jest obecne, możesz bezpiecznie przejść do działania zaktualizowanego produktu.

Uwagi

Podsumowując, rozważamy szereg specjalnych warunków, które muszą być spełnione, gdy wymieniasz gniazdko własnymi rękami.

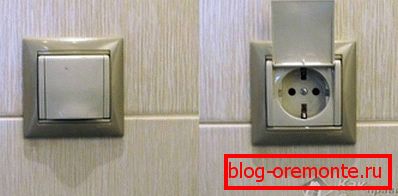

1. Przede wszystkim dotyczą instalacji gniazd w pomieszczeniach o wysokiej wilgotności (np. W łazienkach). W takich pomieszczeniach należy zainstalować produkty o specjalnej wodoszczelności.
2. Ponadto, wszystkie opisane powyżej procedury zakładają zastosowanie nowych modeli gniazd w wersji "euro", mających kontakt pomocniczy, niezbędny do organizacji uziemienia ochronnego.

Ostateczna kontrola działania nowo zainstalowanego produktu odbywa się poprzez podłączenie do sieci dowolnie wybranego urządzenia gospodarstwa domowego. Jednocześnie niezawodnie zamontowany wylot nie powinien być ogrzewany ani spartanowany podczas pracy.

Wideo

Jak zmienić gniazda w starym stylu na nowe, zobacz poniższy film:
