Automatyczne bramy ze zdalnym otwieraniem - wszystkie

Innowacje techniczne wkraczają coraz bardziej w nasze życie i jeśli przed automatycznymi bramami staną się cudem i wskaźnikiem stanu, teraz większość ludzi może sobie na nie pozwolić. Z mojego doświadczenia mogę powiedzieć, że koszt instalacji systemu często stanowi imponującą część całkowitych kosztów, a jeśli poświęcisz trochę czasu i zrozumiesz wszystkie funkcje instalacji, możesz zaoszczędzić dziesiątki tysięcy rubli.

Uważnie przeczytaj artykuł, a zrozumiesz ten temat lepiej niż 90% osób.

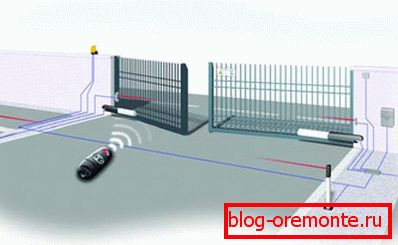

System działa z pilotem, co jest bardzo wygodne

Struktura budowy

Od razu zauważę, że rozważę opcję obrotu, ponieważ jest ona najbardziej niezawodna i trwała ze wszystkich możliwych (zakładając użycie wysokiej jakości komponentów i prawidłową instalację). Ta opcja jest bardziej odpowiednia dla systemów wejścia, przynajmniej mówię o moim doświadczeniu w pracy z takimi strukturami. Myślę, że automatyczne bramy do garażu ze zdalnym otwieraniem są wykonane w ten sam sposób, ponieważ jeśli chodzi o elementy, są one takie same w obu przypadkach.

Wybór konkretnej opcji

Jeśli uważasz, że możesz po prostu zadzwonić do wyspecjalizowanej firmy i kupić zestaw automatyki do bramy, to jesteś bardzo w błędzie. Istnieje wiele opcji różniących się charakterystyką, a aby znaleźć optymalne rozwiązanie, należy wziąć pod uwagę kilka głównych czynników:

To ważne! Chcę powiedzieć więcej o obciążeniu wiatrem i obliczeniach tego wskaźnika. Na przykład brama o wymiarach 2x3 m ma powierzchnię 6 m 2, pobieramy średnie obciążenie dla większości regionów przy 50 kg / m, a otrzymujemy 300 kg, do tego dodaje się masę skrzydła, na przykład 100 kg, w wyniku czego otrzymuje się 400 kg. Radzę pomnożyć ten wynik przez 2, okazuje się, że 800 kg - jest to taka automatyzacja, która gwarantuje długą żywotność i wytrzymuje wszystkie obciążenia bez problemów.

Zawsze kupuj sprzęt z marginesem bezpieczeństwa, a następnie wytrzyma nawet najsilniejszy wiatr.

Powinieneś także zdecydować o rodzaju konstrukcji, są dwie główne opcje:

• Konstrukcja dźwigni składa się z dwóch elementów połączonych zawiasem, które otwierają i zamykają bramę poprzez zginanie lub nieugięcie dźwigni. Opcja ta może być doskonałym rozwiązaniem dla osób, które mają słupek znajdujący się w pewnej odległości od podpór bramy, ponieważ dźwignia może być zamocowana w odległości 20-40 cm od krawędzi skrzydła. To rozwiązanie jest dość niezawodne, ale jest rzadko używane ze względu na znaczne koszty;

Na zdjęciu: opcje dźwigni są niezbędne przy montażu na kamiennych filarach

• Liniowe lub, jak się je nazywa, konstrukcje robaków działają przy pomocy pręta napędzanego przez przekładnię ślimakową. Jest to najczęściej spotykana i popularna opcja, charakteryzująca się łatwością instalacji i przystępnym kosztem. Czasem jednak, aby zapewnić niezawodność, duże bramy muszą być umieszczone na dwóch elementach, co wiąże się z dodatkowymi kosztami, ale będziesz spokojny o siłę systemu.

Wersja bliźniacza - najlepsze rozwiązanie dla dużych bram

Etap przygotowawczy

Wymyślmy, co jest potrzebne do pracy, na początek, wymienię niezbędne elementy struktury bramy:

• Mocne słupy, które utrzymają ciężar zaworów i na których będą montowane automaty. Oczywiście możesz wybrać opcję, w której wsparcie bramy nie będzie miejscem mocowania zamków, a będą one mocowane na kamiennych lub ceglanych kolumnach, wszystko zależy od cech twojej konstrukcji wejściowej. Najważniejszą rzeczą jest wytrzymałość żywiołów, nie powinny być deformowane w żadnych warunkach;
• Zawiasy do otwierania i zamykania skrzydeł. Zdecydowanie polecam wybór najlepszej możliwej i niezawodnej opcji, najlepiej ze wszystkich łożysk, ponieważ tego typu produkty zapewniają maksymalną swobodę ruchu i minimalizują obciążenie systemu otwierania, przedłużając w ten sposób jego żywotność;

W zasłonach powinna znajdować się puszka oleju, przez którą można dodać smar

• Bramy do bram muszą być niezawodne, nie będę szczegółowo omawiał tego aspektu, po prostu zauważę, co następuje: najważniejszą rzeczą jest silna rama. W przypadku poszycia lepiej jest używać lekkich materiałów arkuszowych, wyglądają atrakcyjnie i jednocześnie ważą niewiele, zmniejszając w ten sposób obciążenie systemu;
• Aby brama zawsze znajdowała się w określonym położeniu i stanie zamkniętym, obciążenia deformacyjne były minimalne, zastosowano ograniczniki. Umieszczono je w środku na skrzyżowaniu zaworów i po bokach. Ważne jest, aby odsłonić elementy tak, aby nie przeszkadzały w pracy, a jednocześnie ograniczały ruch zaworów podczas otwierania i zamykania;

Ograniczniki określają zakres, w którym klapy mogą się poruszać, zapobiegając w ten sposób deformacji klamr

• Uchwyty są potrzebne w przypadku konieczności ręcznego otwarcia drzwi w przypadku zaniku zasilania. Śruba umożliwia zamknięcie drzwi od wewnątrz, uniemożliwiając w ten sposób ich otwarcie. Te elementy są opcjonalne, ale pożądane, jeśli są obecne w projekcie.

Teraz zobaczmy, co jest potrzebne z części samochodowej, najczęściej wszystko, co wymagane, jest sprzedawane w zestawie, ale nadal powiem ci, co powinno być zawarte w dobrym zestawie, ponieważ czasami sprzedający oferują niepełną listę, a będziesz musiał kupić coś, co a priori być dostępnym:

• Dwa lub cztery napędy, są różne i mogą być prawe i lewe. Przy zakupie lepiej jest sprawdzić te przedmioty, ponieważ ja osobiście miałem sytuację, gdy pudło miało niewłaściwe oznaczenie iw rezultacie okazało się, że sprzedaliśmy dwa kierownice po prawej stronie i musieliśmy jechać do sklepu przez 50 km, co jest stratą czasu i pieniędzy;

Im szersze skrzydło, tym dłużej potrzeba jazdy, pamiętaj o tym

• Jednostka sterująca jest zainstalowana w wodoodpornej obudowie i zawiera transformator i płytę główną;
• Cały zestaw elementów służy do sterowania: specjalny pilot do bramy (ich liczba powinna być taka sama jak liczba samochodów przechodzących przez bramę), fotokomórki, odbiornik i nadajnik sygnału;

Nowoczesne systemy wyposażone są w kompaktowe konsole, za pomocą których realizowany jest pilot

• W zestawie powinny znajdować się również elementy złączne, płyty również muszą być obecne, a ich montaż nie spowoduje trudności.

Przepływ pracy

Porozmawiam o podstawowych wymaganiach projektowych, których przestrzeganie zapewni doskonałe działanie automatycznych bram.

Zacznijmy od przeglądu prac budowlanych:

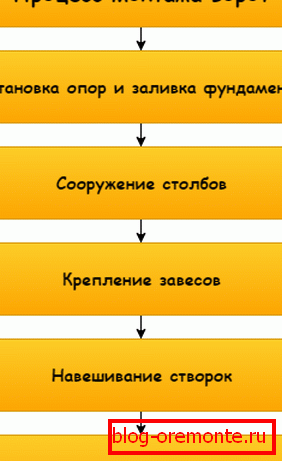

Proces jest taki sam jak w przypadku konwencjonalnych bram.

• Najpierw trzeba umieścić metalowe słupy, do tego można użyć profilowanej rury lub dwóch kanałów zespawanych ze sobą. Najważniejszą rzeczą jest, aby konkretnie podeprzeć podpory, głębokość ich układania powinna wynosić co najmniej półtora metra, aby zapewnić margines bezpieczeństwa i wyeliminować nachylenie słupków pod ciężarem zaworów i obciążeń wiatrem;
• Doskonałym rozwiązaniem jest układanie metalowej kolumny z klockiem, a specjalne płyty mogą być spawane w punktach mocowania zawiasów i wsporników, co znacznie upraszcza dalszą pracę. Poniżej znajduje się przykład, ważne jest, aby poprawnie obliczyć położenie elementów, można również wyświetlić urządzenia do ogrodzenia, jest to bardzo wygodne;

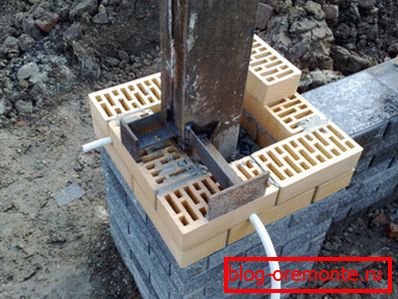

Talerze na zewnątrz słupka znacznie ułatwiają instalację bramy.

• Bramy wahadłowe są zawiasowo, i to do nich wzrastają wymagania w systemach automatycznych. Im łatwiej jest przesuwać strukturę i im gładsze są bramy, tym mniej obciążeń zostanie umieszczonych na napędach podczas pracy. Właśnie dlatego musisz ustawić zasłony szczególnie ostrożnie, najczęściej używane do pary elementów, jeśli potrzebujesz trzech pętli, lepiej powierzyć pracę specjalistom;

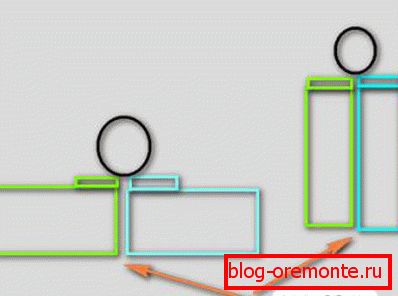

Jeśli pętle są spawane, ważne jest, aby ustawić je bardzo dokładnie.

• Po wszystkich opisanych wyżej pracach można rozpocząć zawieszanie drzwi, instaluje się je na zawiasach, po czym sprawdza się konstrukcję, a przy otwieraniu i zamykaniu nic nie powinno zakłócać bramy. W przypadku konstrukcji drewnianych zawiasy są przykręcane do powierzchni i równie ważne jest dokładne ustawienie położenia bramy;
• Następnie musisz ustalić lokalizację instalacji ograniczników, które ograniczą ruch bramy, ważne jest, aby je bezpiecznie zabezpieczyć, tak aby w razie zagrożenia, na przykład, gdy podmuchy wiatru, nie pozwalają drzwiom się obrócić, to zapobiegnie pęknięciu zamków.

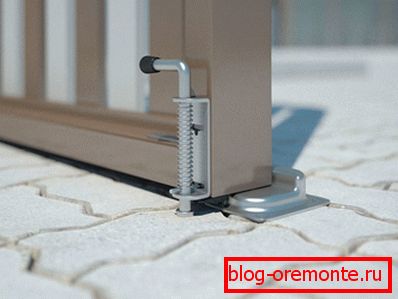

Ograniczniki muszą być ustawione bardzo dokładnie.

To ważne! Tylko wtedy, gdy brama jest w pełni odsłonięta, możesz zacząć instalować automatykę, nie musisz wykonywać pracy w tym samym czasie, ponieważ jest to obciążone problemami i kiepską instalacją.

Instalacja automatycznego systemu otwierania drzwi wykonuje się samodzielnie i składa się z kilku kroków:

• Po pierwsze, dyski są zainstalowane, bardzo ważne jest, aby zabezpieczyć je na słupkach i ustawić je prosto. Najczęściej pakiet zawiera płyty, które są przymocowane do powierzchni i na które są bardzo łatwo zamocowane później. Bardzo ważne jest wcześniejsze zapoznanie się z instrukcją, powinna być w języku rosyjskim z jasnymi i szczegółowymi diagramami, które wyraźnie pokazują najważniejsze etapy;

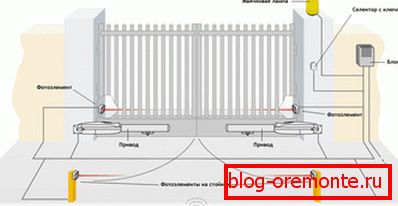

• Bardzo ważne jest, aby przeprowadzić właściwe i właściwe okablowanie, ponieważ przechodzą one do wszystkich elementów systemu. Najłatwiej jest ukryć je w ziemi w falistej rurze, a co do słupków, idealnie jest wpuścić przewód do środka, gdy są wznoszone, a jeśli nie jest to zrobione, wówczas można pogłębić jeden z połączeń murowanych i ułożyć tam kabel. Szczegółowy schemat pokazano poniżej, nie ma w nim nic skomplikowanego, najważniejsze jest, aby wszystko zrobić ostrożnie;

Używaj przewodów w niezawodnej izolacji.

• Ponadto instalowane są wszystkie inne części - fotokomórki z zewnątrz i wewnątrz, jednostka sterująca, selektor z kluczem w przypadku awaryjnego otwierania, a także lampa ostrzegawcza, która ostrzega osoby w pobliżu podczas otwierania i zamykania bramy. Jeśli poprawnie okablujesz, będziesz musiał po prostu połączyć każdy element i naprawić go, wszystko jest dość proste i jasne;

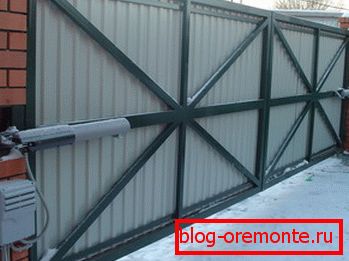

Aby nie wyciągać przewodów daleko, sensowne jest umieszczenie jednostki sterującej w pobliżu jednego z napędów.

• Ostatnim etapem jest połączenie systemu z siecią elektryczną i sprawdzenie działania systemu. Konieczne jest sprawdzenie nie tylko pilota, ale także awaryjnego otwarcia, aby upewnić się, że wszystko działa tak, jak powinno być.

To wszystko, co musisz wiedzieć o instalacji konstrukcji wahadłowych. Należy powiedzieć, że opcje odrzutu są jeszcze łatwiejsze do wdrożenia, ale mają dwie istotne wady: potrzebujesz dużo wolnej przestrzeni na bramę przesuwną, a cena systemu jest znacznie wyższa.

Chcę w końcu podać kilka zaleceń dotyczących wyboru wzorów jakości:

• Lepiej jest nabyć niezawodne opcje zachodnie, które często mają pochodzenie włoskie lub niemieckie. Większość firm nie utrzymuje ich w magazynie, więc musisz poczekać na dostawę w ciągu 1-2 tygodni. Jeśli chodzi o koszt, zaczyna się od 200 000 na zestaw i zależy od cech sprzętu;
• Opcje chińskie kosztują od 50 000 na zestaw, ale niezawodność tych opcji pozostawia wiele do życzenia. Decyzja należy do ciebie, ale osobiście uważam, że takie systemy powinny być wysokiej jakości i niezawodne;
• Jeśli chodzi o marki, mogę śmiało polecić Państwu kilka firm, które od dawna zajmują się produkcją takich urządzeń i oferują produkty wysokiej jakości. Są to firmy "Came", "Nice", "Hormann", "FAAC", "Marantec".

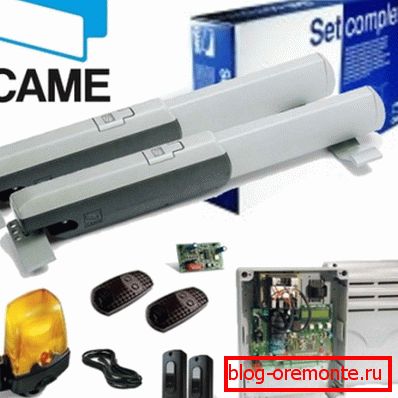

Firma "Came" - okręt flagowy w produkcji automatyki do bramy

Wniosek

Nie myśl, że prace nad instalacją automatyki na bramce są poza twoim zasięgiem - zalecenia z tej recenzji oraz instrukcje producenta pomogą ci zrozumieć wszystkie ważne niuanse. Film wideo w tym artykule wyraźnie pokazuje proces, a jeśli masz pytania - napisz je w komentarzach poniżej.
