Brama do podnoszenia garażu. rodzaje. przygotowanie

Opcje dla wzorów bram garażowych, jest ich sporo, jednak najwygodniejsze są prawdopodobnie podnoszenie bramy. Mimo to wielu rzemieślników preferuje konstrukcję wahadłową, która wydaje się znacznie prostsza w produkcji. W rzeczywistości nie jest trudniej zrobić mechanizm podnoszący, a można to zobaczyć w tym artykule, w którym szczegółowo opowiem, jak zrobić garażowe drzwi garażowe własnymi rękami.

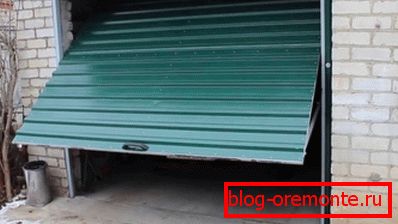

Bramy podnoszące

Rodzaje bram podnoszonych

Przed przystąpieniem do produkcji bram napowietrznych konieczne jest zapoznanie się z typami ich konstrukcji. Według GOST 31174-2003 do podnoszenia można zastosować dwa rodzaje konstrukcji:

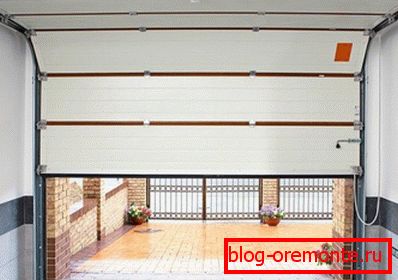

Lifting sectional ворота

Jeśli więc chcesz samodzielnie wykonać bramę, najlepszą opcją jest konstrukcja odchylana.

Funkcje specjalne подъемно-поворотной конструкции

Urządzenie bramy wahadłowej jest dość proste.

Mechanizm składa się z następujących głównych elementów:

• pudełka - składa się z dwóch prowadnic, wzdłuż których porusza się wózek mechanizmu z zawiasami. Należy zauważyć, że oprócz prowadnic pionowych instalowane są również prowadnice poziome, które leżą równo z górnym końcem bramy. Na nich przesuwa górną część bramy w płaszczyźnie poziomej;

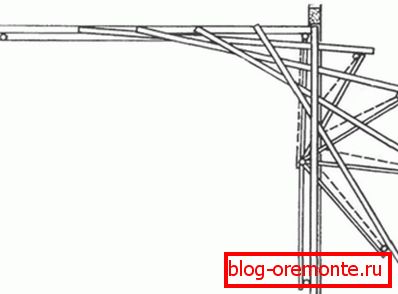

Schemat urządzenia do podnoszenia i obracania bramy

• mechanizm otwierania - jest wózkiem poruszającym się w płaszczyźnie pionowej, do której przymocowana jest dźwignia. Ten ostatni jest przymocowany do dna bramy za pomocą łożyska. Należy zauważyć, że możliwe jest wykonanie uproszczonego projektu bez dźwigni, w tym przypadku dolna część drzwi porusza się ściśle w płaszczyźnie pionowej.

Przykład montażu wózka do bramy bez dźwigni

Aby projekt łatwo się otwierał i zamykał, musisz wykonać przeciwwagę po każdej stronie bramy. Jest to kabel przymocowany do dolnej części bramy i przechodzi przez blok pod sufitem. Ładunek jest przywiązany do końca kabla;

• podnoszenie skrzydła - może być wykonany z metalu, płyty warstwowej lub ramy drewnianej, osłoniętej blachą stalową.

Jak widać, projekt jest prostszy, niż się wydaje na pierwszy rzut oka. Jedyna rzecz, zauważam, że są różne warianty tych bram. Często w schemacie mechanizmu podnoszącego znajduje się sprężyna lub amortyzator, jednak zasadniczo zasada działania pozostaje taka sama.

Oczywiście, do wykonania takiego projektu, musisz posiadać umiejętności potrzebne do pracy z metalem i być w stanie obsłużyć spawarkę.

Produkcja

Proces produkcji bramy składa się z kilku głównych etapów:

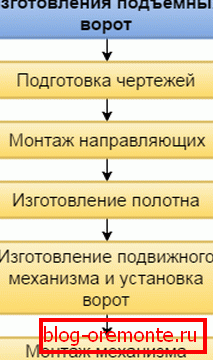

Plany pracy

Następnie, weź pod uwagę szczegóły niuansów pracy na każdym z tych etapów.

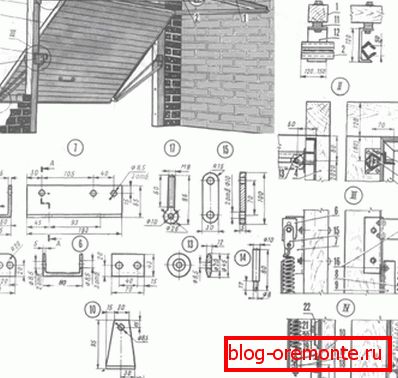

Schemat drewnianej bramy do podnoszenia z rysunkami ważnych elementów

Przygotowanie rysunków

Na etapie przygotowania rysunków przede wszystkim konieczne jest określenie wielkości konstrukcji. Standardowe wymiary bram garażowych to 2500-2800 mm szerokości i 1960-2000 mm wysokości. Oczywiście, jeśli to konieczne, możesz dostosować rozmiar do swoich potrzeb.

Zgodnie z wymiarami należy uzupełnić rysunki wszystkich pozostałych części o wymiarach. Aby ułatwić rysowanie, najpierw narysuj główne komponenty struktury, a potem przemyśl wszystkie drobne szczegóły i jak je naprawić.

Na tym etapie należy również zdecydować o wszystkich materiałach, z których wykonasz bramę, ponieważ konstrukcja zależy w dużej mierze od nich.

Prowadnice montażowe

Najlepiej rozpocząć pracę z instalacją prowadnic, a nie wykonaniem płótna, ponieważ w tym przypadku można dopasować rozmiar bramy. Dzięki temu zostaną maksymalnie zamontowane pod pudełkiem.

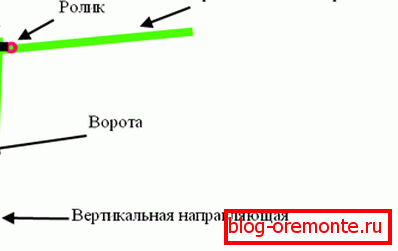

Układ przewodników

Praca jest wykonywana w następującej kolejności:

1. jako prowadnice, zarówno pionowe, jak i poziome, najlepiej jest użyć kanału. Dlatego przede wszystkim pociąć je na części o pożądanej długości, z których będzie składana rama;
2. Następnie należy zamocować pionowe prowadnice w otworze za pomocą kotew i wsporników. Na tym etapie niezwykle ważne jest ustawienie prowadnic w pionie iw jednej płaszczyźnie - wpływa to na wydajność i trwałość bramy. Aby usztywnić pudełko, podłącz górną część stojaka za pomocą belki;
3. teraz musisz zainstalować prowadnice pionowe, które są spawane z jednej strony do słupków pionowych, a z drugiej strony do belki, która z kolei jest przymocowana do ścian. Na naszym portalu można znaleźć szczegółowe informacje, jak naprawić wiązkę na ścianach;
4. Dodatkowo, aby nadać wytrzymałość konstrukcji, górne prowadnice można połączyć z przekładkami.

Proces składania projektu ramy został zakończony.

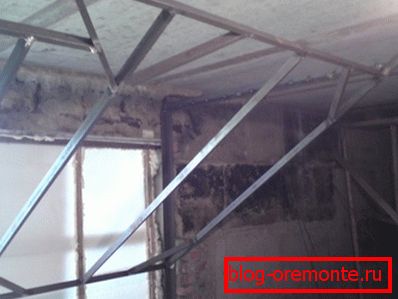

Przykład ramy bramy podnoszącej

Fabrykacja

Proces wytwarzania szmatki nie zawiera żadnych funkcji. Jak wspomniano powyżej, może być wykonany z różnych materiałów. Jednak w każdym przypadku rama jest oparta.

Najlepiej zrobić metal bramy - wtedy będą mocne, niezawodne i trwałe. Rama dla nich może być wykonana z narożnej lub profilowanej rury.

Proces wytwarzania metalowych drzwi własnymi rękami jest następujący:

1. pociąć części ramy zgodnie z wymiarami pokazanymi na rysunku;
2. następnie zmontuj prostokąt z części;
3. powstała struktura powinna zostać wzmocniona za pomocą poprzeczek i szelek;
4. Teraz musisz spawać arkusze ze stali do powstałej ramki.

W ten sam sposób idzie płótno z drewnianą ramą z drewna. Jedyne, co łączy drewno, należy użyć metalowych narożników i śrub. Możliwe jest mocowanie blach stalowych do drewna za pomocą śrub.

Wskazówka! Możesz poprawić płótno za pomocą różnych systemów blokowania, mechanizmów chroniących przed włamaniami, urządzeń zabezpieczających i innych podobnych elementów.

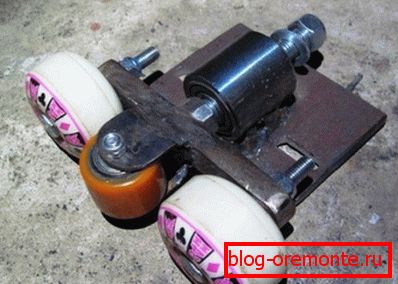

Wózek do dolnej części bramy

Produkcja ruchomych mechanizmów i instalacja bram

Teraz musisz wykonać ruchome mechanizmy.

Zacznijmy od dolnych wózków, które są wykonane w następujący sposób:

1. przede wszystkim musisz zrobić podstawę karetki. Aby to zrobić, użyj metalowego paska na krawędziach, z których należy wywiercić dziury;
2. następnie zainstaluj dwie rolki równolegle do belki, tak jak na powyższym zdjęciu. Śruby mogą służyć jako osie rolek. Należy zauważyć, że średnica rolek musi być taka, aby mieściły się w szynie kanału;
3. pomiędzy skrajnymi kołami należy umieścić prostopadle do trzeciego walca. Do jego montażu należy wykonać wspornik w kształcie litery U, przyspawany do pręta;
4. po drugiej stronie szyny naprzeciwko środkowego walca należy spawać nakrętkę, w którą zostanie skręcona oś łożyska;
5. Teraz musisz wykonać elementy złączne dla płótna. Aby to zrobić, weź platformę w postaci stalowego prostokąta i przyspawaj do niego łożysko odpowiedniego rozmiaru;
6. tak jak potrzebujesz wykonać drugi ruchomy mechanizm.

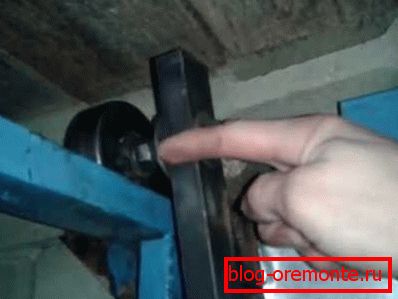

Wspornik z górnym wałkiem

Aby górne ruchome mechanizmy były jeszcze łatwiejsze, należy spawać wsporniki z osiami do rolek z płótnem po lewej i prawej stronie. Jako drugi można stosować łożyska. Jedyną rzeczą jest to, że powinny one mieć taką średnicę, że osie znajdują się ponad bokami prowadnic.

W procesie tworzenia nawiasów upewnij się, że są one tej samej wielkości. Osie powinny znajdować się w odległości około 20 cm od płótna, w takim przypadku drzwi mogą się swobodnie zamykać. Przed spawaniem uchwytów wskazane jest zainstalowanie bramy w otworze i wykonanie oznaczenia.

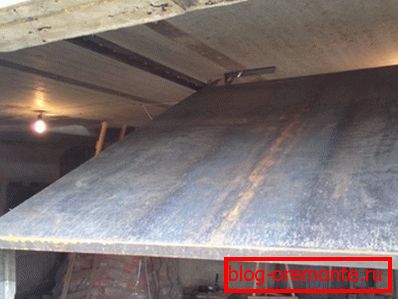

Na zdjęciu - zainstalowana bramka

Teraz możesz zainstalować bramę.

Robi się to w następujący sposób:

1. najpierw "zawiesić" bramę na górnych szynach. Aby to zrobić, najpierw umieść łożyska na osi i zamocuj je nakrętkami. Na tym etapie spaj ograniczniki do górnych prowadnic, aby górna część bramy nie mogła się przesunąć dalej niż to konieczne;
2. Teraz powinieneś zainstalować dolne wózki i dołączyć je do płótna. W tym celu spawać platformy z łożyskami na tym samym poziomie, a następnie umieścić wózki w prowadnicach i połączyć je z platformami za pomocą śrub, które będą służyć jako osie dla łożysk. Te śruby należy wkręcać w nakrętki przyspawane do wózków.

Wskazówka! W stanie zamkniętym dolna krawędź bramy powinna znajdować się w specjalnym wgłębieniu. Utrudnia to ich hakowanie, a poza tym będą bardziej pasować do pudełka.

Przy tej domowej bramie prawie gotowej, pozostaje tylko zainstalować przeciwwagi.

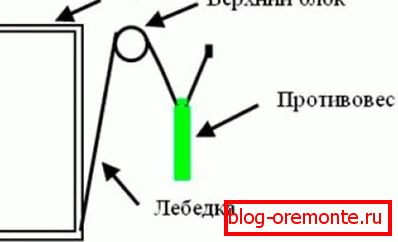

Konstrukcja przeciwwagi

Mocowanie przeciwwagi

Instalacja mechanizmu przeciwwag jest dość prosta:

1. instalacja mechanizmu rozpoczyna się od instalacji bloków. Do każdego bloku potrzebujesz pary kół pasowych. Muszą znajdować się nad bramą po lewej i prawej stronie;
2. Zgrzać zawiasy do bramy, po jednej z każdej strony;
3. Teraz podłącz przewody do pętli i przeprowadź je przez bloki;
4. następnie przywiąż ładunek do wolnych końców kabli. Muszą być tak ustawione, aby po zamknięciu bramy były zabawne nad podłogą. Trzeba powiedzieć, że ciężar towaru dobierany jest indywidualnie, tak że bramy otwierają się łatwo i bezpiecznie w pozycji otwartej, ale same się nie otworzyły.
5. po zakończeniu pracy musisz zainstalować zamek, który może być śrubą lub jakikolwiek inny.

Teraz twoja brama jest w pełni przygotowana. Należy zauważyć, że cena projektu zakupu będzie o rząd wielkości większa niż koszty, które były wymagane przez niezależną produkcję bramy.

Wniosek

Powyżej rozważaliśmy tylko główne punkty w produkcji bramy napowietrznej. Oczywiście, w trakcie pracy prawdopodobnie będziesz musiał zmierzyć się z niuansami, których nie dotknęliśmy. Jednak poradzenie sobie z tymi trudnościami z pewnością nie będzie trudne dla każdego rzemieślnika, który wie, jak pracować z metalem.

W wideo w tym artykule można zobaczyć, jak działa struktura wykonana zgodnie z powyższym schematem. Jeśli niektóre chwile nie są dla ciebie całkowicie jasne, zadaj pytania w komentarzach, a ja z przyjemnością odpowiem na nie.
