Brama z ogniwa łańcucha w 3 etapach - prosto, szybko i

Nie każdy ma możliwość zamówienia pięknych bram z kutego żelaza i nie zawsze jest to konieczne, czasami bramy z ogniw łańcucha wyglądają znacznie lepiej. Znaczne oszczędności na materiałach i możliwość wykonania wszystkich prac we własnym zakresie sprawią, że produkcja bramy będzie także opłacalnym wydarzeniem.

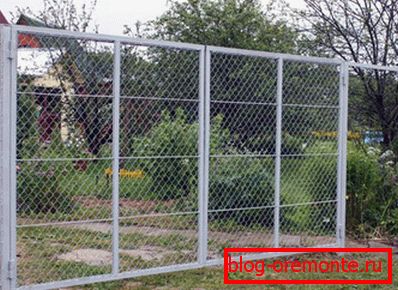

Bramy z sieci

Myślimy nad projektem i wybieramy materiał

Do produkcji i instalacji bramy będą potrzebne:

  • ukształtowana rurka - tworzy szkielet konstrukcji, prostokątny lub kwadratowy odcinek jest wygodny podczas montażu. W przypadku ramy zewnętrznej można wziąć rurę o dużej przekroju, około 50 x 40 mm lub 60 x 40 mm, dla wewnętrznych mostów, można wziąć rozcinacz do rur - 20x30 mm. Alternatywnie rama może być wykonana z drewna, ale sztywność i trwałość konstrukcji będą niższe niż w metalu;

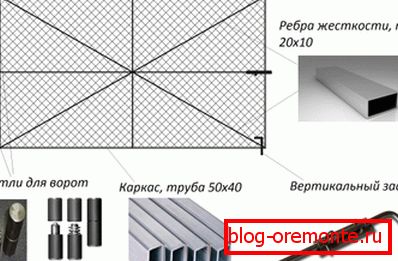

Główne elementy bramy

Zwróć uwagę! Bramy powinny być mocne, ale jednocześnie niezbyt ciężkie, nie potrzebujemy dodatkowego obciążenia na zawiasach. Biorąc pod uwagę fakt, że będziemy nosić szkielet z siatką jako siatką, waga konstrukcji nie powinna przekraczać 70-100 kg.

  • oprawimy ramę za pomocą siatki. Jeśli nie ma ogniwa łańcucha, możesz użyć czegokolwiek, od poliwęglanu i blachy do drewna;
  • będzie potrzebował co najmniej 4 budkiBramy wahadłowe będą wymagać 2 budek na każdym liściu;
  • potrzebna jest co najmniej najłatwiejszy zamek / zasuwa.

Biorąc pod uwagę warunki pracy w sieci najlepiej kupować galwanizowane. Powłoka ochronna chroni ją przed korozją. I najlepiej jest malować metal farbą ochronną zaraz po montażu, aby rdza nie mogła znaleźć luki.

Na zdjęciu - ocynkowane ogniwo łańcucha

Jeśli chodzi o konstrukcję, nie ma żadnych szczególnych trudności, podstawa skrzydła jest prostokątna lub kwadratowa, a my złożymy ją z rury o dużej przekroju. Ale sama struktura taka będzie delikatna i jeśli nie zostanie wzmocniona, nawet niewielkie obciążenie wiatrem spowoduje odkształcenia w rogach.

Aby tego uniknąć, zworki są instalowane z rury o mniejszej sekcji. W rezultacie, gdy skręcanie sztywności znacząco wzrasta. Najlepszym rozwiązaniem jest umieszczenie usztywnień ukośnie i pośrodku ramy.

Montaż i instalacja

Zazwyczaj te bramy są ustawione jako ogród, wygląd domku są nieprzedstawialne, ale w kraju nie jest to konieczne. Dlatego zaczniemy od tego, że cała praca jest wykonywana przez jedną osobę.

Montaż ramy

Rurę można ciąć nawet za pomocą szlifierki, nawet przy ręcznej piłce do metalu, najważniejszą rzeczą jest, aby nie pomijać rozmiaru. Najtrudniejszą rzeczą na tym etapie jest obserwacja geometrii, konieczne jest ułożenie konturu skrzydła bramy na płaskiej powierzchni i rozpoczęcie spawania.

Zwróć uwagę! Układanie ramy na ziemi i spawanie w tej pozycji nie jest tego warte. Lepiej jest zająć się produkcją nabrzeża budynku, na które składa się kilka małych ławek zainstalowanych w taki sposób, aby ich powierzchnia znajdowała się w tej samej płaszczyźnie.

Slipway i rama są na nim zainstalowane

Nie ma żadnych specjalnych tajemnic podczas spawania, radziłbym ci, z wyjątkiem, być może, oczyszczenia miejsca połączenia z farby. Bramy do podawania z ogniw łańcucha powinny być chronione przed wilgocią, a otwory na końcach - potencjalnym słabym miejscu w całej konstrukcji. Jeśli je po prostu zaparzysz, wewnętrzna przestrzeń rury nie będzie wentylowana, co może ostatecznie stworzyć idealne warunki do korozji w środku.

Dlatego należy postępować w następujący sposób:

  • w górnej części (gdzie istnieje ryzyko opadów przedostających się do wnętrza rury), końce rur spuszczane są pod kątem 45% i zaparzane;

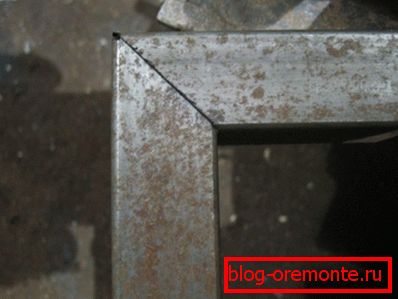

Górne rogi spoiny czołowej pod kątem 45 °

  • w dolnej części otwory pozostaną otwarte, a wewnętrzna przestrzeń ramy będzie przez nie wentylowana.

Przed spawaniem i po nim z pewnością kontrolujemy geometrię skrzydła. Wystarczy zmierzyć do 0,5-1,0 cm przekątnej. Pochylenie będzie widoczne natychmiast.

Zawiasy bramy

Musi być wystarczająco mocny, aby wytrzymać obciążenie zaworów. Bramy do rozdawania z siatki ogniw łańcucha, choć ważą niewiele w porównaniu z kutymi odpowiednikami, ale kilkadziesiąt kilogramów nadal będą działać na zawiasach przez cały cykl życia.

Od prawidłowego doboru zawiasów i ich instalacji zależy nie tylko trwałość bramy, ale także kąt, pod którym będą się otwierać. Nie tak dawno temu, mój sąsiad właśnie popełnił podobny błąd - z powodu niewłaściwego montażu zawiasów, bramy otworzył jeszcze mniej niż 90 °, biorąc pod uwagę, że nie zrobił zbyt szerokie, pozostawiając obszar nie był bardzo dogodny.

Bramy z sieci рабицы своими руками хороши тем, что у них очень низкая парусность, особенно по сравнению с воротами со сплошной обшивкой. Отсюда и более низкая нагрузка на петли по сравнению с воротами со сплошной обшивкой. И если для сплошной обшивки я бы порекомендовал не экономить на петлях и брать гаражные (на опорных подшипниках), то для сетки можно использовать петли попроще.

Różne opcje zawiasów

Kąt otwarcia zależy od tego, w jaki sposób będzie zlokalizowana pętla. Jedyną właściwą opcją jest kierunek otwierania bram skrzydłowych, czy zawiasy są przymocowane do samej krawędzi ramy, tak że w przybliżeniu? średnica wystawała poza ramę. W ten sposób unika się szczelin między ramą bramki a słupkiem, a kąt otwarcia będzie większy niż 100 °.

Jeśli chodzi o mocowanie, konieczne jest przymocowanie ramki zawiasowej do ramy w momencie jej zbierania (to jest na pochylni); Podczas gotowania pętli konieczne będzie dopasowanie, więc najlepiej to zrobić jeszcze przed spawaniem usztywnień do ramy.

Obramowanie i instalacja zaparć

Najbardziej niezawodną opcją montażu siatki jest jej spawanie wokół obwodu ramy. Niektórzy rozwiązują ten problem inaczej, na przykład za pomocą plastikowych krawatów lub drutu - sieć jest po prostu obwiązana na obwodzie. Ale takie przywiązanie jest niewiarygodne, więzy mogą się łatwo złamać, a drut rdzewieje.

Dlatego radziłbym skupić się na spawaniu siatki do ramy. Jedyny problem polega na tym, że spawarka z łatwością perezhuetuje drut siatki, dlatego wzdłuż obwodu ramy metalowy pręt przechodzi przez kratkę, która jest przyspawana do rury profilowej. Możesz zrobić to samo z usztywniaczami.

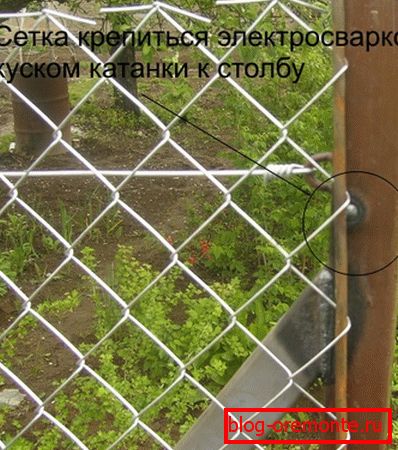

Pręt jest przyspawany do ramy

Zaparcia wybierają najprostszą - kłódkę i śrubę od środka. Jeśli skrzydło okazało się wystarczająco długie, można włożyć parę pionowych śrub w spód. Pętle są przyspawane do ramy, a rury o średnicy wewnętrznej nieco większej niż śruby są betonowane do podłoża, rury są następnie odcinane równo z podłożem.

Ostatnim etapem jest dokładna obróbka spawów i ich malowanie farbą ochronną.

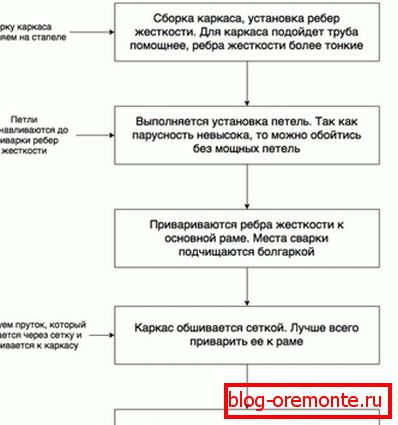

Główne etapy pracy

Wniosek

Cena trzy metrowej bramy wahadłowej z boazerią wynosi około 2500 UAH (6-8 tysięcy rubli). Jeśli wykluczysz spawanie z listy prac, wszystkie inne czynności mogą być wykonywane przez dowolną osobę, nawet bez doświadczenia w pracy z metalem, więc nie ma żadnego szczególnego powodu, aby zapłacić za ukończoną bramę. Lepiej jest spróbować je samemu, to zarówno zaoszczędzić czas i pieniądze, nawet biorąc pod uwagę fakt, że musisz zapłacić pewną kwotę do spawacza.

Wideo w tym artykule pokazuje przykład spawania ramy pod bramami skrzydłowymi.

W komentarzach możesz podzielić się swoim doświadczeniem z metalem i zaprojektować / stworzyć bramki obrotowe z siatki ogniw łańcucha.
