Bramy przesuwne z furtką: wskazówki

Bramy od czasów starożytnych uważano za twarz gospodarza. Umieszczono je na herbie rodziny, a wytrzymałość materiału wytrzymała nawet oblężenie maszyn.

W chwili obecnej w produkcji drzwi własnymi rękami, szczególny nacisk kładzie się na praktyczność i zdolność do automatyzacji całego procesu pracy.

Fabrykacja i instalacja

Najbardziej popularny rodzaj bramy są uważane za przesuwne. Są dość łatwe w użyciu, praktyczne i nie zajmują dużo miejsca po otwarciu. Co więcej, jeśli zainstalują dodatkową metalową furtkę, wynikiem będzie bardzo wygodny projekt.

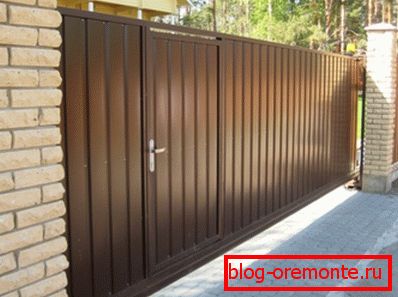

Brama wysuwana z bramą z profilu metalowego

Zasada działania i wymagania dotyczące miejsca instalacji

Przede wszystkim warto zauważyć, że brama z wysuwaną zasadą otwierania potrzebuje idealnie płaskiej powierzchni, na której zostaną zainstalowane prowadnice. Konieczne jest również posiadanie wystarczającej ilości miejsca po obu stronach otworu, aby można było umieścić skrzydło w pozycji otwartej.

Dlatego w małych pomieszczeniach lub na niewielkim obwodzie stosowane są bramy segmentowe garażowe z furtą, które nie wymagają tak dużej przestrzeni.

Najczęściej bram przesuwnych instaluje się na gotowych szynach, które można zakupić osobno w sklepach lub zamówić. Jednocześnie dodawany jest do nich silnik, który zapewnia płynne otwieranie, a czasami skrzynię biegów, w celu zmniejszenia liczby obrotów.

Niektórzy wolą instalować specjalne systemy power-up za pomocą pilotów lub ukrytych elementów kontrolnych.

Schematyczny projekt przedstawiający wszystkie dodatkowe elementy i systemy automatycznego otwierania

Rama produkcyjna

Jednym z najpoważniejszych problemów w działaniu tego typu drzwi jest wysokie prawdopodobieństwo zniekształceń, ponieważ duża powierzchnia musi być utrzymywana przy minimalnej liczbie metalowych ram, aby nie ważyć ciężaru całej konstrukcji.

• Na podstawie obliczeń sztywności i doświadczenia praktycznego, o rozpiętości 4 m, najlepiej jest użyć rury o kształcie 50x50.
• Najpierw należy spawać ramę, która będzie miała parametry bramki. W tym samym czasie, dla większej pewności, niektórzy rzemieślnicy wolą zrobić je w formie półkwita trapezoidalnego. Rogi tego projektu będą w stanie zamkniętym służyć jako dodatkowe wzmocnienie, będąc za niezawodną ścianą.
• Następnie musisz umieścić w żebrach ramy. W tym samym czasie instrukcja instalacji zakłada, że ​​najpierw należy ustawić drzwi.

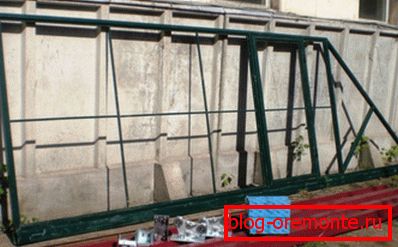

Gotowa rama z zamontowanymi drzwiami przejściowymi i rolkami do otwierania

• Brama nie powinna znajdować się pośrodku, ale nie należy przesuwać się zbyt blisko krawędzi. Dlatego na początku są spawane do ramy rury, która z trapezu zamienia je w dwa trójkąty i prostokąt. W tym przypadku będą to krawędzie samej bramy.
• Bramka znajduje się w metrach od jednej z tych rur. Jego szerokość jest od 800 do 1000 mm, przy użyciu tego samego materiału, co w przypadku samej ramy. W tym przypadku jego wymiary są izolowane osobno, spawanie metalu do obwodu konstrukcji.
• Okazuje się, że pozostaje wzmocnienie tylko 2 metrów bramy, co odbywa się za pomocą ukształtowanych rur, spawania ich w formie krzyża lub kraty.

Wariant rysunku z pewnymi wymiarami i tolerancjami

• Po tym należy zainstalować zawiasy na bramie. Zazwyczaj cena tych urządzeń nie jest zbyt wysoka, więc powinieneś wybrać niezawodne i wysokiej jakości części bez oszczędzania na materiałach. Powinny być tak ustawione, aby drzwi otwierały się do wewnątrz, nie zakłócając normalnego funkcjonowania bramy.
• Następnie cała struktura jest traktowana neutralizatorem rdzy i zagruntowana.

Wskazówka! Przed przystąpieniem do produkcji należy wykonać rysunek. Łatwiej będzie nad nim pracować i uratuje mistrza przed możliwością popełnienia błędu w instalacji.

Układ wszystkich elementów ze wskazaniem podstawowych wymiarów

Instalacja urządzeń mobilnych i elementów złącznych

Proces ten jest prosty i zależy od niego niezawodność całej konstrukcji i funkcjonalność elementów otwierających.

• Przede wszystkim należy zauważyć, że dla większej wytrzymałości i zwiększenia żywotności należy zastosować fabryczne elementy ruchome, które powinny być zainstalowane na gotowej konstrukcji.
• Zazwyczaj w każdym opakowaniu znajduje się instrukcja opisująca szczegółowo działanie określonego modelu. Jednak i tak będą musiały to zrobić specjalne ramy.

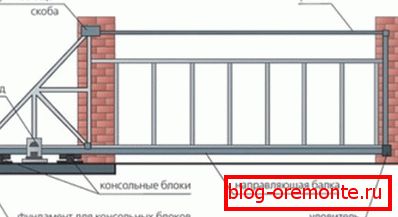

Typowa instalacja ruchomych elementów na bramie

• Najpierw należy spawać ramę wzdłuż całej długości bramy. Za pomocą specjalnego materiału mocującego w postaci śrub kotwiących lub wzmocnionych kołków udarowych mocuje się je po wewnętrznej stronie ogrodzenia, po stronie, w której po otwarciu zostaną otwarte bramy.
• Jako żebro usztywniające wewnątrz ramy, dodatkowa poprzeczka może być spawana po przekątnej, ale tak, że nie koliduje z urządzeniem otwierającym.
• To właśnie na tej podstawie konieczne jest zamontowanie ruchomych elementów produkcji fabrycznej zgodnie z instrukcją obsługi. Muszą zamontować kręgosłup bramy i włożyć do niej ramę drzwi.
• Następnie zainstaluj silnik i sterowniki, ukrywając przewody w ognioodpornych wężach falistych.

Wskazówka! Kiedy otwierasz bramę, cała struktura zamienia się w dość chwiejne urządzenie. Jednocześnie otwierana w nich brama może znacznie osłabić i tak już niestabilną pozycję, osłabiając wszystkie ruchome części, skracając ich żywotność. Dlatego zaleca się zainstalowanie specjalnego kontrolera na drzwiach, który nie pozwala na automatyczne działanie, gdy jest otwarty.

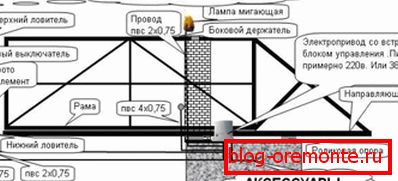

Umieszczenie wszystkich elementów elektrycznego systemu otwierania

Profilowany arkusz

Dalsza produkcja bram przesuwnych polega na montażu profili metalowych na ramie. Zwykle używa się materiału o grubości 3 mm, co pozwala stworzyć całkiem mocną i niezawodną ramę.

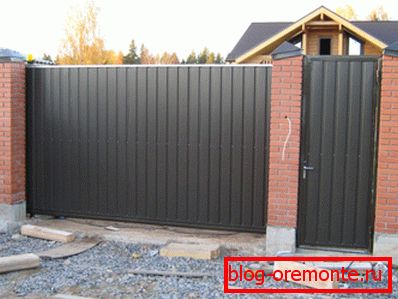

Typowy profil metalowy do ogrodzeń

Osobno warto zauważyć, że istnieje duża liczba odmian tego profilu. W sklepach z materiałami budowlanymi można nawet znaleźć specjalne arkusze zaprojektowane specjalnie dla bram i ogrodzeń. Wyróżniają się specjalnym rodzajem profilowania i powłoką antykorozyjną.

Istnieją również tego rodzaju materiały, na które nakładane są różne obrazy, a nawet zdjęcia. Jednocześnie jakość takiego wzoru jest tak duża, że ​​praktycznie nie blaknie na słońcu i dobrze znosi różne wpływy atmosferyczne.

Napraw ten arkusz na ramie specjalnymi śrubami zabezpieczającymi przed przekręceniem lub śrubami. Czapki z takiego materiału mocującego są zazwyczaj dobierane tak, aby pasowały do ​​koloru powierzchni metalowego profilu, a czasami są po prostu malowane.

Wskazówka! Najlepiej wybrać metalowy profil z nadrukowanym obrazem. Będzie nie tylko pięknie wyglądać na bramie, ale także zapewnia dodatkową ochronę. W tym samym czasie cena takiego materiału nie jest dużo droższa niż metal typu do produkcji ogrodzenia.

Profil metalowy z nadrukowanym obrazem

Wniosek

Po zapoznaniu się z wideo w tym artykule można z pełnym przekonaniem streścić, że produkcja bram przesuwnych jest dość prostym procesem. Jednak wymaga to ścisłego przestrzegania zasad instalacji i instrukcji otwierania elementów. Należy również pamiętać, że do wykonania tej pracy potrzebne będą specjalne umiejętności i narzędzia do pracy z metalem.
