Bramy z wyprofilowanego arkusza: 2 zrealizowane projekty

Ten artykuł dotyczy tworzenia bramy z profesjonalnego arkusza własnymi rękami. Omówię w nim dwa projekty realizowane w moim domu oraz w domu moich bliskich krewnych. Ponadto zajmuję się kilkoma problemami technicznymi, które mogą pojawić się podczas realizacji projektu, i poproszę o ich rozwiązania. Więc zaczynajmy.

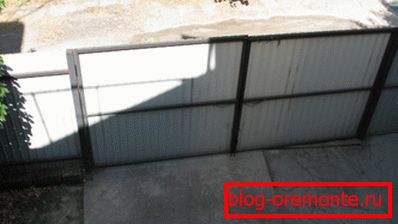

Brama wjazdowa na dziedzińcu mojego domu: widok ogólny z balkonu.

Mój projekt

Moim zadaniem było ogrodzenie małego podwórka domu i zorganizowanie najbardziej dogodnego wejścia i wejścia do niego. W celu wykonania tego zadania wybrano ogrodzenie z profilowanego arkusza na spawanej ramie wykonanej z profesjonalnej rury z bramą wahadłową i furtką.

Dlaczego profesjonalny arkusz

Oto argumenty, które doprowadziły mnie do wyboru materiału.

• Dzięki powłoce cynkowej i warstwie polimerowej, profesjonalny arkusz jest dość trwałyprzewyższając w tym parametrze dowolny drewniany płot z drewnianą bramą;
• Jest znacznie tańszy od betonowego eurofence lub kamiennego ogrodzenia. z całkowicie spawaną bramą z prętów lub blachy stalowej (zwłaszcza z kuźnictwem);
• Nie wymaga prawie żadnej konserwacji.. Pielęgnacja ogranicza się do okresowego smarowania daszków i śrub. Używam do tego celu zużytego oleju silnikowego, który redukuje koszty do zera;
• A ogrodzenie, brama i brama są całkowicie nieprzeniknione dla poglądów innych. Odsłanianie mojego podwórka, aby wszyscy mogli zobaczyć, z całym swoim współczuciem dla sąsiadów, nie było w moich planach;
• Pokonanie ogrodzenia profesjonalnego arkusza - zadanie raczej nie trywialne dzięki ostrym krawędziom.

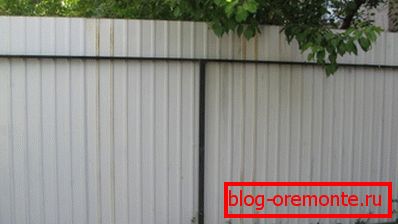

Ostre krawędzie profesjonalnego arkusza wystające poza ramkę zapobiegną jej przezwyciężeniu.

Nawiasem mówiąc: przy drzwiach drzwi rama jest otoczona arkuszem profilu wokół obwodu, więc o wiele łatwiej jest wymusić samą bramę.

Wymiary

Bramy skrzydłowe mają całkowitą szerokość 4 metrów, co wystarcza dla samochodu pod kątem. Każda klapa, odpowiednio, ma szerokość dwóch metrów.

Wysokość ogrodzenia - 2 metry. Szerokość bramy wynosi 90 cm, dzięki czemu można wjechać wózkiem bez żadnych niedogodności, aby wejść na podwórko rowerem lub skuter.

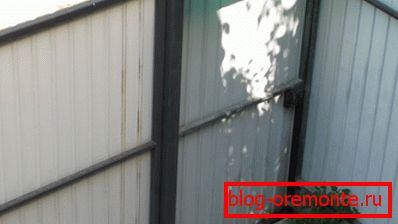

Brama obrotowa przy bramie.

Główne węzły

Ponieważ instalacja ogrodzenia została przeprowadzona ponad trzy lata temu, nie mam możliwości przesłania zdjęć, które pokazują kolejność czynności związanych z jego utworzeniem i instalacją. Postaram się jednak zrekompensować tę wadę, wykonując zdjęcia wszystkich głównych elementów konstrukcji.

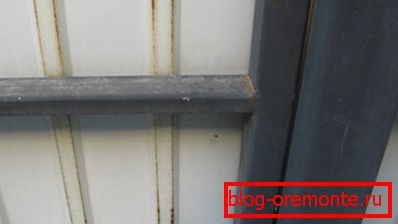

Rama bramy.

Rama zaworów wykonana jest z profribuby 40x40 mm. Skoczek w środku nie spełnia funkcji łożyska i jest potrzebny tylko w celu zapewnienia poziomej sztywności konstrukcji (po prostu mówiąc, tak, że skrzydło nie zgina się pod wiatr). Jego rozmiar to 20x40.

Uwaga: skrzydło nie ugnie się nawet bez usztywnień. W przeciwieństwie do tapicerki deski, arkusz sam w sobie zapewnia sztywność w płaszczyźnie pionowej.

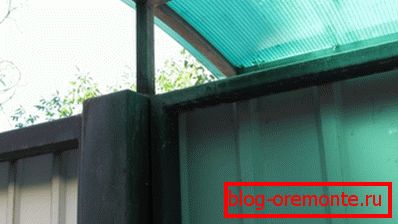

Filar.

Słupy wsporcze - z profesjonalnego odcinka rury 80x80. Ta sekcja eliminuje deformację przy każdym rozsądnym ładunku i przy silnych podmuchach wiatru (zima w Sewastopolu jest porą wiatrów).

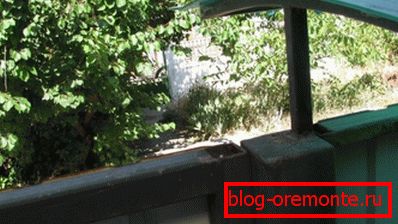

Górny koniec postu.

Od góry słupki są pokryte płytami spawanymi o grubości 3 mm. Wtyki eliminują gromadzenie się wody wewnątrz kolumny i jej przyspieszoną korozję. Pionowe wsporniki ramy skrzydła są otwarte u dołu i u góry: woda wewnątrz nie pozostaje w rurze.

Uchwyt na bramie skrzydła.

Uchwyty wykonane są ze zwykłego gładkiego zbrojenia o grubości 12 mm. Projekt został zaprojektowany z ograniczonym budżetem, zaraz po przeprowadzce i był czysto funkcjonalny: piękno musiało zostać poświęcone dla oszczędności.

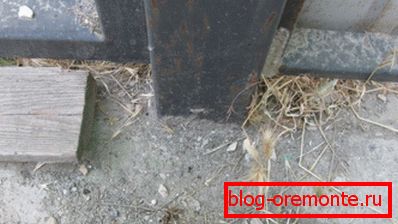

Słup, na którym opiera się prawe skrzydło bramy i brama, jest betonowany w ziemi.

Betonowanie wykonuje się w następujący sposób:

1. Wykop lub wywierć otwór na głębokości co najmniej metra;
2. Kolumna jest instalowana ściśle przez pion i wypełniona gruzem;
3. Zgnieciony ubijak z ciągłą kontrolą położenia słupka;
4. Wykop jest wypełniony ciekłą zaprawą cementowo-piaskową w stosunku 1: 1,5 - 1: 2. Duża ilość spoiwa kompensuje nadmiar wody i nieuniknioną filtrację mleka cementowego w glebie.

Ponadto: ta instrukcja pozwoli ci szybko rozpocząć korzystanie z bramki - mocne rozwiązanie szybciej się załamuje. Kiedy stosunek piasku i cementu M400 wynosi 1: 1, można otworzyć bramę już następnego dnia, bardziej masywny liść drzwi - po 3 dniach.

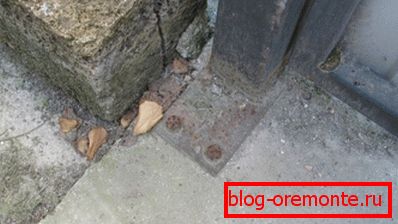

Drugi filar jest zamontowany na kotwicy.

Drugi filar z zawieszonym na nim lewym skrzydłem opadł na płytę kryjącą szambo.

Metoda montażu została opracowana samodzielnie:

1. Stalowa platforma o grubości 4 mm jest przyspawana do końca rury;
2. Do zamocowania zastosowano cztery kotwy o wymiarach 100x12 mm.

Ta metoda instalacji jest atrakcyjna, ponieważ pozwala na użycie skrzydła zaraz po instalacji, bez przerwy w ustawianiu rozwiązania.

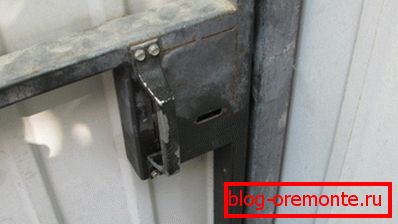

Zablokuj wkładkę.

W bramie zainstalowany wpuszczany płaski zamek pod kluczem dvuhborodochny. Skrzynka chroni ją przed wodą w deszczu i śniegu. Niestety, nie w pełni chroni: w rzadkich przymrozkach na Krymie mechanizm zamarzał kilka razy i wymagał ocieplenia.

Uchwyt jest montowany bezpośrednio na zamku i zabezpieczony metalowymi śrubami.

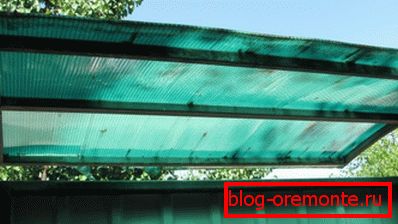

Baldachim nad bramą.

Z góry zamek i sama brama są chronione przez zwartą (50 cm) osłonę wykonaną z poliwęglanu komórkowego na spawanej ramie wykonanej z rury o przekroju 20x20 mm. Niestety, materiał nie został wybrany bardzo dobrze: brak pełnej ochrony przed promieniowaniem ultrafioletowym doprowadził do tego, że w trzecim roku użytkowania, poliwęglan zaczął się pogarszać.

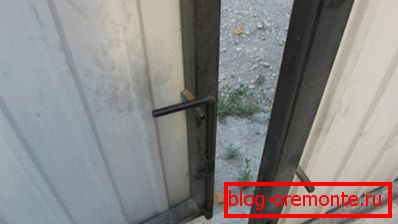

Dolne śruby zaworów.

Śruby są wykonane z tego samego gładkiego zbrojenia 12-milimetrowego. Ograniczniki, umożliwiające zamocowanie otwartych śrub w górnym położeniu - z kwadratowego pręta w rozmiarze 10х10 mm. Zawiasy wykonane są z 3-milimetrowej blachy stalowej wygiętej w kształt litery "P".

Co ciekawe, ponieważ przy zamkniętych okiennicach, zasuwy są umiejscowione nad płytą pokrywającą kloacz, a dla nich para dziurek została po prostu wywiercona w betonie.

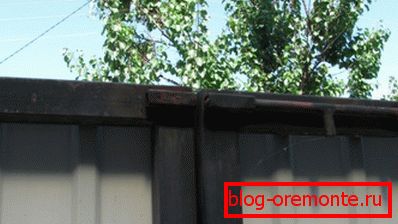

Górna śruba.

Górna śruba łączy drzwi bramy między sobą i zamyka się tylko silnym wiatrem. Eliminuje grzechotanie zaworów podczas porywów.

Narożnik na zewnętrznej stronie skrzydła.

Wciśnięty na ramie zewnętrznego skrzydła rogu bramy zamyka lukę między drzwiami od wścibskich oczu na zewnątrz.

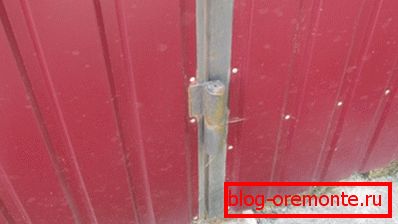

Baldachim liść bramy.

Fałda pod profesjonalnym arkuszem waży trochę; jednak masywne budki obrobione z grubego pręta na tokarce są jeszcze lepsze od niej. Daszki gotuje się na całej wysokości, a następnie czyści się szwy. Montaż na kilku tackach jest tu nie do przyjęcia: zapada się w jednym lub dwóch sezonach.

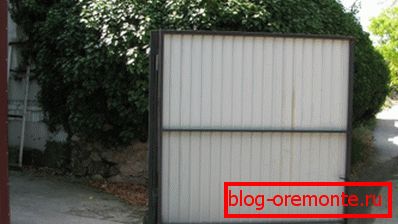

Brama otwiera się na zewnątrz.

Ważny punkt, który wydaje się oczywisty: na małym dziedzińcu drzwi bramy powinny otwierać się na zewnątrz. Nawet na wąskiej uliczce. W przeciwnym razie, kiedy skrzydło pociągnęło samochód, po prostu nie można go zamknąć.

Skupiam się na tej uwadze tylko dlatego, że początkowo mój rysunek projektowy zawierał otwierane do wewnątrz skrzydło, które powodowałoby minimalną ingerencję w pojazd przechodzący ulicą. Jak taki system zadziała, jeśli masz własny samochód, nie przyszedł mi od razu.

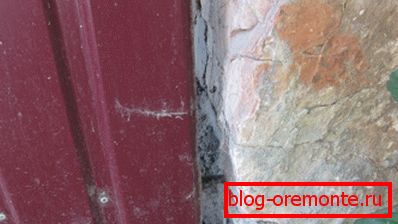

Mocowanie ekstremalnego stojaka do kamiennej ściany.

Ekstremalny słupek ogrodzeniowy jest przymocowany do kamiennego muru, który graniczy z moim podwórkiem w wyjątkowo prosty i wyjątkowo niezawodny sposób:

1. Otwory wierci się w ścianie wiertłem 10 mm;
2. Następnie są one rozszerzane do 11 mm za pomocą wiertła do betonu. Niestety, kły o takiej średnicy nie są w sprzedaży;
3. Otwory 12-milimetrowego gładkiego zbrojenia, zaostrzone po jednej stronie, są wbijane w otwory;
4. Pręty są spawane do skrajnego przodu ramy ogrodzenia.

Podpowiedź: dużo łatwiej jest przymocować zębatkę do gładkiej pionowej ściany za pomocą dwóch do czterech śrub kotwiących.

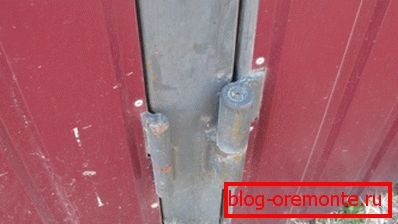

Furtki z baldachimem.

Do bramy używano tej samej czaszy do spawania, jak w przypadku bramy, ale mniejszej.

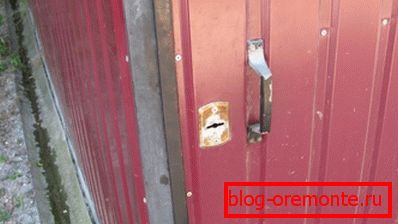

Pokrywa pod kluczem.

Standardowa podkładka z zamka jest przymocowana na wierzchu wyprofilowanego arkusza parą nitów - tych samych, które mocują ogrodzenie i listwę bramy.

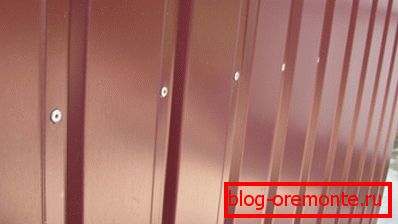

Profesjonalne mocowanie blachy.

W moim przypadku nie metalowe śruby, ale nity zostały wybrane do mocowania profilowanego arkusza do ramy. Ważny punkt: musisz naprawić każdą falę. W przeciwnym razie, w wietrzną pogodę będzie grzechotać.

Dla wąskiej ulicy

Długość ogrodzenia nie pozwoliła mi zainstalować bramy przesuwnej. Tymczasem dla wąskiej ulicy jest to idealne rozwiązanie: w pozycji otwartej skrzydło (lub skrzydło) nie koliduje z ruchem ulicznym, zarówno wewnątrz, jak i na zewnątrz dziedzińca.

Oto próbka takiej konstrukcji, zrealizowana (choć raczej niezręcznie) w domu obok mnie.

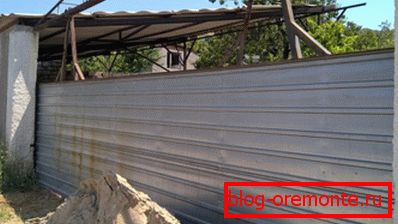

Wysuwane drzwi z profilowanego arkusza: widok ogólny.

Szerokość pojedynczej klapy wynosi 5,5 metra. Z niewielkim marginesem wypełnia lukę w kamiennym ogrodzeniu.

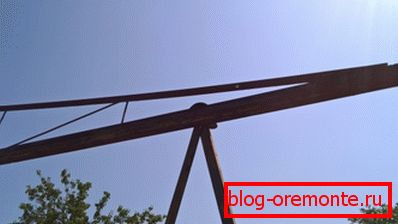

Widok na liść zawieszenia z ulicy.

Ciężar skrzydła rozkłada się na dwa zawieszenia za pomocą rolek spoczywających na kratownicy nad otworem.

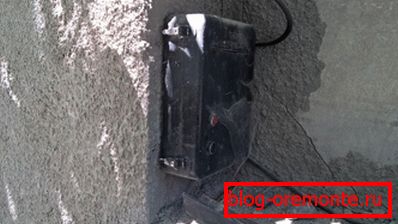

Panel sterowania.

Brama jest naelektryzowana i otwiera się za pomocą pilota. Ma tylko dwa przyciski; nie są dostępne żadne wyłączniki krańcowe.

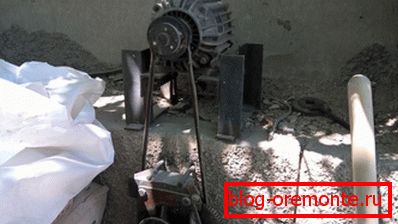

Skrzydło napędu.

Moc silnika - 2 kilowaty. Obrót koła pasowego, nawijanie na stalowy kabel do napędu skrzydła, jest przenoszony za pomocą pasa.

Węzeł napięcia.

Aby wykluczyć zwisający kabel, właściciel zapewnił mu sztywną sprężynę i dodatkowy wałek podporowy.

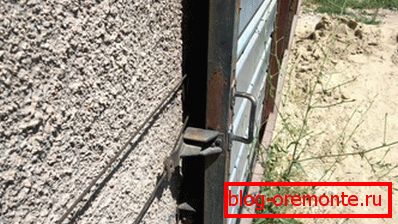

Mocowanie kabla do bramy przesuwnej.

W miejscu mocowania do skrzydła linka jest ciągnięta za pomocą pary stalowych płyt o grubości 4 mm i zwykłej śruby.

Zawieszenie: widok wnętrza.

Każde zawieszenie jest wyposażone w parę rolek. Łącznie eliminują one wszelkie przesunięcia skrzydła względem prowadnicy.

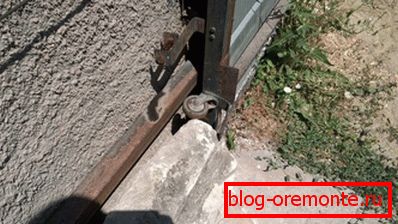

Opuść wałek podtrzymujący.

Dolna rolka nie pozwala na odchylenie skrzydła od pozycji pionowej w kierunku ściany i opiera się o krawędź otworu. Odchylenie od pionowej pozycji w przeciwnym kierunku eliminuje własny ciężar bramy.

Problemy techniczne

Jeśli nie ma spawania

Natychmiast stwierdzę: solidna brama na metalowej ramie z profesjonalną folią nie może być wykonana bez spawania. A rama i zawieszenia są dołączone tylko i wyłącznie z jego pomocą. Ale rama ogrodzenia jest łatwo montowana na ocynkowanych elementach złącznych za pomocą śrub lub śrub.

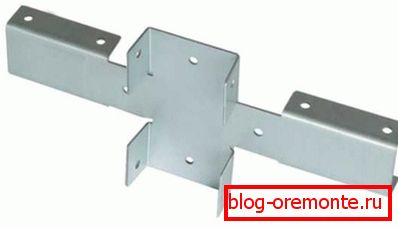

Wspornik X przeznaczony do mocowania opóźnienia.

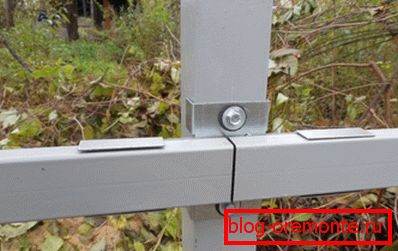

Mocowanie logów do słupa na śrubach.

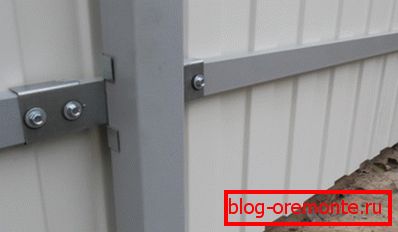

Gotowe ogrodzenie działki: widok wnętrza.

Wskazówka: do montażu użyj śrub samogwintujących z gumowymi podkładkami. Nie pozwalają one elementom złącznym wydostać się z wibracji w wyniku podmuchów wiatru. Alternatywnym rozwiązaniem jest montaż na śrubach z łbem stożkowym i nakrętkami blokującymi.

Uczyń mnie pięknym

Bramy kute z profesjonalną blachą wyglądają o wiele bardziej spektakularnie niż utylitarna konstrukcja profesjonalnej rury. Jednak ręczne kucie nie różni się tanim kosztem: minimalny koszt niestandardowych bram wynosi około 80 000 rubli.

Kompromisem będzie produkcja bram rury z kutymi elementami przyspawanymi do ramy.

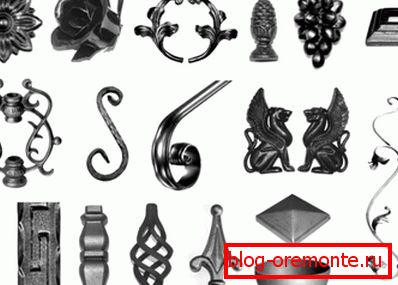

Kute ozdoby do ogrodzeń, bram i ogrodzeń.

Na zdjęciu - brama z projektem z kutego żelaza.

Wniosek

Mam nadzieję, że moje skromne doświadczenie pomoże szanowanemu czytelnikowi stworzyć swój własny projekt. Możesz dowiedzieć się więcej o tym, jak można tworzyć bramy z profilowanego arkusza, oglądając wideo w tym artykule. Doceniam twoje dodatki i komentarze. Sukcesy!
