Prawidłowe obliczenie słupów ogrodzenia - zastaw siły

Ogrodzenie spełnia nie tylko funkcję ochronną podwórkowej działki lub określonego terytorium, ale jest także znakiem rozpoznawczym obiektu. Na pierwszy rzut oka prosta konstrukcja wymaga w swojej konstrukcji szczegółowego i precyzyjnego przestrzegania pewnych zasad.

Wstępne obliczenia ogrodzenia zapobiegną przyszłym problemom związanym z pochyleniem, przechyleniem, upadkiem i innymi problemami.

Ogrodzenia DIY

Konstrukcja ogrodzeniowa

Każde ogrodzenie można podzielić na kilka części strukturalnych:

• rama nośna utworzona z regałów, które przejmują ogólny ciężar ogrodzenia;
• część okładzinowa, składająca się z falistej, płotowej, metalowej siatki i innego materiału;
• przekroje (kłody), nadające strukturze dodatkową sztywność i wytrzymałość;
• materiał montażowy.

Oczywiście główną rolę odgrywa wspierająca część ogrodzenia.

Dla ramy najczęściej używane filary:

• metal;
• azbest-cement;
• cegła;
• drewniane.

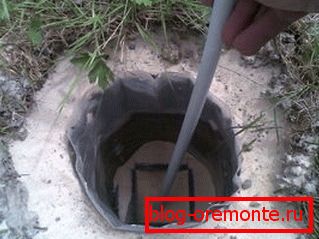

Zdjęcie określa głębokość postu zakładki

Obliczanie kosztów ogrodzenia

Koszt budowy

Podczas budowania ogrodzenia własnymi rękami bardzo ważne jest, aby wiedzieć, jak obliczyć długość ogrodzenia w stosunku do kosztu liniowego i metr kwadratowy przyszłego ogrodzenia.

Przed podjęciem decyzji o budowie konstrukcji należy przeprowadzić dokładne obliczenie kosztu ogrodzenia.

Dokonywanie obliczeń

Aby przeprowadzić obliczenia, należy zastosować się do poniższych instrukcji.

1. Obliczenia rozpoczynają się od pomiarów obwodu obiektu, który musi być chroniony;
2. Następnie podejmuje się decyzję o typie łożyska i zamkniętej części konstrukcji;
3. Następnie ilość niezbędnych materiałów budowlanych, ich cena jest określona, ​​koszty pracy są koniecznie brane pod uwagę i dodawane;
4. Aby zainstalować piękne, praktyczne i mocne ogrodzenie, należy dokładnie i poprawnie obliczyć ilość materiałów budowlanych, w tym odległość, na której należy zainstalować słupy do ogrodzenia. Z tych obliczeń zależy niezawodność projektu i koszty finansowe;
5. Oblicz cenę za metr wymaganej wysokości ogrodzenia;
6. Całkowita długość konstrukcji jest mnożona przez koszt na metr bieżący, a uzyskiwane są przybliżone koszty finansowe niezbędnej struktury.

Obliczanie ogrodzenia licznika bieżącego

Ważne jest, aby wiedzieć, jak obliczyć licznik wlotu licznika:

1. Aby to zrobić, całkowita długość konstrukcji powinna zostać podzielona przez użyteczną szerokość wybranego arkusza tektury falistej dla ogrodzenia. W rezultacie otrzymujemy wymaganą liczbę arkuszy;
2. Wynikowa liczba arkuszy jest mnożona przez wymaganą wysokość ogrodzenia;
3. Wynik jest mnożony przez całkowitą szerokość tektury falistej i otrzymujemy wymagany obszar materiału na ogrodzenie;
4. Mnożąc wartość obszaru przez koszt jednego arkusza, otrzymujemy koszt za metr;
5. Pamiętaj, aby wziąć pod uwagę koszt opóźnień i podpór.

Obliczanie ogrodzenia - niezbędna okoliczność

Obliczanie głębokości podpór

Każde ogrodzenie podlega sile własnego ciężaru konstrukcji, która jest kierowana ściśle wzdłuż osi kolumny i siły nacisku wiatru, który jest przykładany do całej konstrukcji. Dlatego moment skrętny działa na podporę, która ma maksimum w punkcie wyjścia z ziemi.

Moment zginający - główna przyczyna zniszczenia otaczających struktur. Nie ma sensu brać pod uwagę siły własnej wagi przy obliczaniu regałów, ponieważ jest ona minimalna i nie ma znaczącego wpływu na wytrzymałość podstawy.

Wielu właścicieli niepokoi również kwestia, jak głęboko zakopać filar do ogrodzenia?

To ważne! Aby określić głębokość układania podpór w podłożu, należy wziąć pod uwagę obliczenia obciążenia wiatrem na ogrodzeniu.

1. Najpierw należy obliczyć szacunkowy obszar jednego łącza (przekroju) przyszłego ogrodzenia. Jeśli przyjmiemy, że szerokość odcinka ogrodzenia (L) ma wynosić 2 metry, a wysokość (H) - 1,5 metra, to powierzchnia (S) jednego odcinka będzie wynosić 3 mkw. (S = 2,0 m * 1,5 m = 3 m2). Ten sam obszar spadnie na każdy słup (1,5 metra w każdej sekcji konstrukcji po prawej i lewej stronie podparcia);
2. Aby uzyskać obciążenie wiatrem na konstrukcji, konieczne jest pomnożenie obszaru przekroju przez współczynnik aerodynamiczny i wartość prędkości głowicy wiatru. Współczynnik aerodynamiczny (stały) dla pionowej struktury wynosi 1,4. Przyjęta wartość ciśnienia wiatru wynosi 40 kg na metr kwadratowy;
3. W naszym przypadku mamy wrażenie, że biegun doświadcza obciążenia wiatrem wynoszącego 168 kilogramów (3 kw. M * 1,4 * 40 kg / kw. = 168 kg).
4. Oblicz moment obrotowy działający na podporę. W tym celu obciążenie wiatrem mnoży się przez stały współczynnik (168 kg * 0,8 = 134 kg / m); Po określeniu momentu obrotowego dzielimy go przez wartość współczynnika momentu oporu - 225 (stała) (134 kg / m / 225 = 0,6 m);
5. Obliczenia pokazują, że obciążenie wiatrem jest w pełni kompensowane, a ogrodzenie jest całkowicie niezależne od wiatru, konieczne jest układanie kijków na głębokość co najmniej 60 cm. Dla pewności można dodać 20 cm, ponieważ sam grunt jest dość luźny;

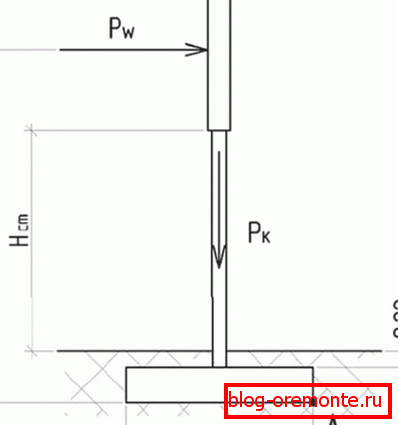

Plan kalkulacji billboardów

Wskazówka! Aby uzyskać stuprocentową pewność co do stabilności ogrodzenia, niezależnie od rodzaju gleby, poziomu wód gruntowych i materiału otaczającej części konstrukcji, konieczne jest wykopanie szkieletu w ziemi o połowę wysokości ogrodzenia plus kolejne 10 centymetrów).

1. Jeżeli gleba w miejscu instalacji konstrukcji pęcznieje podczas zamarzania, głębokość montażu kolumn nośnych również musi zostać zwiększona do 1,5 m. W miejscach, w których nie jest możliwe pogłębienie podpór do głębokości projektu, narożniki są przyspawane do słupków w celu rozszerzenia obszaru podpory;
2. W przypadku stosowania podpór z rur metalowych do wlotu, konieczne jest wlanie ich do środka płynną zaprawą cementową. Aby chronić rury metalowe przed korozją, są one pokryte czerwonym ołowiem;

Nieuwzględnienie do obliczeń

Wskazówka! Aby przedłużyć żywotność drewnianych słupów, ich podziemna część musi być oczyszczona za pomocą palnika, impregnowanego (powleczonego) antyseptycznym bitumem naftowym, podgrzanym bitumem lub specjalną impregnacją i nawiniętym filcem dachowym.

1. Dno wykopu pokryte jest piaskiem. Wsparcie pokrywa bitwa murowana (żwir), pokryta ziemią na górze i starannie ubita. Dla większej stabilności słupki ogrodzeniowe muszą być zabetonowane.

Więcej informacji na temat funkcji instalacji wsporników ogrodzeniowych można znaleźć na wideo w tym artykule.

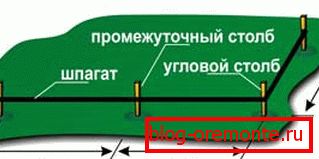

Instalacja słupów

Oblicz liczbę podpór

Na przykład planowane jest zainstalowanie ogrodzenia o wysokości 1,6 metra, o łącznej długości 40 metrów. Rola bazy będzie wykonywana przez podpory cementowane w dołach, a część obejmująca będzie wykonana z lakierowanych arkuszy profesjonalnych.

Rury profilowane są jednym z najczęstszych materiałów do produkcji podpór i ramy, ponieważ wygodnie jest używać prostokątnego przekroju podczas instalacji.

Znając parametry tektury falistej, określamy liczbę arkuszy, które będą potrzebne do ogrodzenia.

Jeśli całkowita szerokość takiego arkusza wynosi 1,18 m. (Szerokość robocza - 1,14 m.), Wówczas całkowita długość ogrodzenia podzielona przez szerokość roboczą arkusza i otrzymujemy wartość - 40 m / 1,14 m = 35,08 szt. Oznacza to, że do budowy konstrukcji o długości 40 metrów potrzebne są 35 profesjonalnych arkuszy.

Wskazówka! Wynikowa wartość powinna zawsze być zaokrąglana w górę.

Aby obliczyć liczbę rur jako podpórkę, należy podzielić całkowitą długość zbliżającego się ogrodzenia na długość jednej sekcji (rozpiętości), która zwykle wynosi 2,0 - 2,5 metra, i dodać jedną (40 m / 2,5 = 16 + 1). Tak więc potrzeba 17 słupków pomocniczych do zainstalowania ogrodzenia o łącznej długości 40 metrów i szerokości przekroju 2,5 metra.

Odległość między podporami

Wybrana odległość między filarami ogrodzenia zależy od ich przekroju. Im wyższa struktura, którą chcesz zbudować, i im większa odległość między słupami wsporczymi, tym trwalsze i o większym przekroju muszą być rury.

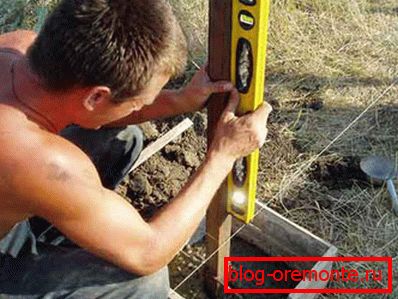

Montaż podpór pod siatką

Na przykład, w przypadku ogrodzenia o wysokości 2 metrów i szerokości przekroju, również 2 metry, konieczne jest użycie okrągłej rury 76 x 4 mm lub kwadratu 60 x 4 mm lub więcej dla wspornika.

Wniosek

Jeśli dokładnie i poprawnie obliczysz płot, możesz znacznie zaoszczędzić materiał budowlany, a także zasoby finansowe.

Przy obliczaniu ogrodzenia ważne są wszystkie wskaźniki, w tym odległość między słupkami ogrodzenia, od której zależy stabilność i wytrzymałość całej konstrukcji.
