Walce do przesuwnych bram i innych elementów ich konstrukcji

Jak trudne jest wykonanie bramy przesuwnej? Jakie zalety zapewniają na tle tradycyjnych bram skrzydłowych? W jaki sposób różne zestawy akcesoriów różnią się od siebie i jakie elementy powinny zawierać? W moim artykule postaram się odpowiedzieć na te i kilka innych pytań.

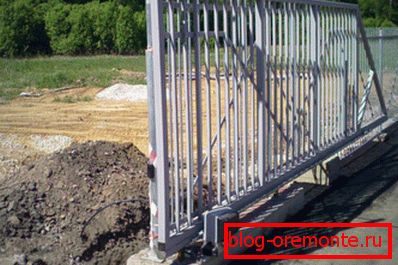

Wysuwane bramy: montaż na fundamencie żelbetowym.

Chowany przed zamachem

Główną zaletą bram przesuwnych jest to, że po otwarciu nie zajmują miejsca na dziedzińcu i nie blokują drogi. Ta funkcja jest bardzo przydatna na małym dziedzińcu z widokiem na wąską uliczkę.

Кроме того: управление откатными воротами легко автоматизировать. Automatyka может, в частности, иметь дистанционное управление (в том числе по GSM и Wi-Fi).

Oczywiście rozwiązanie ma swoje wady:

• Długość bezpośredniej części ogrodzenia przylegającego do bramy bramy powinna być co najmniej równa długości skrzydła okiennego. W przeciwnym razie cel po prostu nie będzie miał odwrotu;

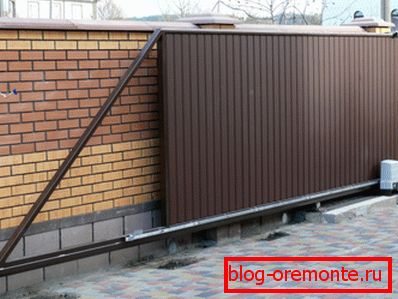

W pozycji otwartej skrzydło pokrywa 4-6 metrów ściany.

• Masywne skrzydło będzie dość trudne do ręcznego wycofania, jeśli chcesz zaoszczędzić na napędzie elektrycznym lub jeśli prąd elektryczny zostanie odcięty w domu. Otwórz bramę wahadłową o dowolnej wadze, nawet dziecko;
• Projekt jako całość okaże się znacznie droższy. Spawane bramy skrzydłowe wykonane z proftruby 40x40, osłonięte blachą stalową, w produkcji "pod klucz" będą kosztować 15 - 25 tysięcy rubli. Chowany napęd elektryczny kosztuje od 100 tysięcy lub więcej.

Uwaga: nawet drzwi przesuwne wykonane w domu (pod warunkiem, że wszystkie prace od wypełnienia fundamentu do spawania i montażu rolek będą wykonywane niezależnie) będą wymagały kosztu materiałów i akcesoriów co najmniej 45-50 tys.

Wymiary

Moim zdaniem, optymalny rozmiar skrzydła - wysokość 2 metrów o szerokości 4 - 6 metrów. Dwumetrowy wzrost wyeliminuje przejaw niewłaściwej ciekawości ze strony przechodniów; szerokość skrzydła 4 metry sprawi, że bezpiecznie wjedziesz na podwórko ciężarówką z piasku lub materiałów budowlanych. Zwiększenie szerokości skrzydła do sześciu metrów jest przydatne w przypadkach, gdy szerokość ulicy sprawia, że ​​trzeba wjeżdżać na dziedziniec pod kątem.

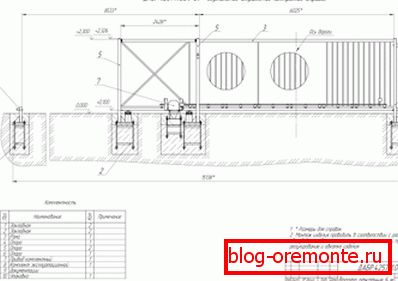

Decydując się na wymiary, można łatwo zbudować własne rysunki bramy.

Koszty

Jaka jest cena materiałów i wyposażenia do bram, które wskazałem?

Dopasowanie wygląda następująco:

• Zestaw akcesoriów - około 15 000 rubli;
• Metal do ramy - 5000;
• Fundament (zbrojenie, beton, piasek) - 5000;
• Zautomatyzowany napęd elektryczny - 15-30 tys., W zależności od producenta i funkcjonalności;
• Elektrody, przewody zasilające, farby i inne drobne rzeczy - od dwóch do trzech tysięcy.

Kilka pozycji na liście należy zdemontować bardziej szczegółowo.

Okucia

Co zawiera typowy zestaw akcesoriów?

Oto lista produkcji włoskiej serii M serii Oprawa ołowiana witrażu:

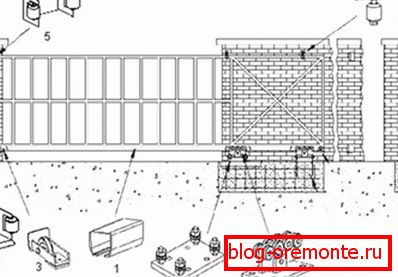

Schemat bram przesuwnych na rolkach ze wskazaniem punktów mocowania

Ustaw koszt определяется:

• Przez producenta. Z oczywistych względów produkty krajowe są znacznie tańsze niż produkty importowane;
• Znamionowe obciążenie (to znaczy, po prostu wagę skrzydła). Im większy, tym bardziej rygorystyczne wymagania są nałożone na wytrzymałość i wytrzymałość okuć, co bezpośrednio wpływa na jego wartość.

Podam kilka przykładów cen detalicznych.

Внешний вид комплекта фурнитуры Roltek для нагрузки 500 кг.

Automatyka

Oprócz producenta, zestawy automatyki różnią się:

• Maksymalna waga skrzydła. Im większy, tym więcej mocy wymaga napęd elektryczny;
• Prędkość otwierania i zamykania. Zwykle waha się od 0,15 do 0,35 m / s;
• Kompletny zestaw. Zdalny (e), fotokomórki, światła ostrzegawcze mogą być zawarte w pakiecie podstawowym lub zakupione osobno.

Oto krótki fragment cennika rosyjskiego przedstawicielstwa włoskiej firmy Nice.

RB400KCE

• Maksymalna masa skrzydła - 400 kg;
• Prędkość wynosi 0,35 m / s;
• Kompletny zestaw: napęd z wbudowanym modułem sterującym, panelem, fotokomórkami, lampą alarmową z anteną, przełącznikiem zamkowym;
• Koszt: 28 440 rubli.

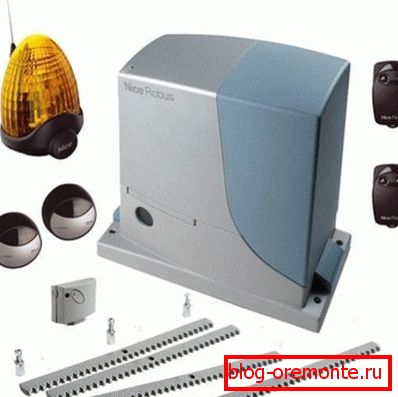

Electric Nice RB400KCE w pełni załadowany.

Co ciekawe: koszt tego samego zestawu bez lampy sygnalizacyjnej i fotokomórek - 18 600 rubli.

Uruchom 1800

• Maksymalna masa skrzydła - 1800 kg;
• Prędkość wynosi 0,16 m / s;
• Kompletny zestaw: napęd z wbudowaną jednostką sterującą;
• Koszt: 41472 rubli.

Instalacja

Teraz - kilka zaleceń dotyczących produkcji i instalacji bram.

Co zrobić, aby skrzydło skrzydła?

Najlepiej jest użyć profesjonalnej rury: zapewni ona większą sztywność w porównaniu z narożem o takiej samej lub mniejszej wadze. Minimalne wymiary to 60x60 dla ramy i 40x20 dla szelek zapewniających sztywność konstrukcji.

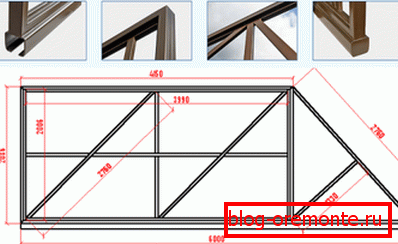

Rysunek ramy rury profilowej.

Jak schować bramę?

Duża waga skrzydła znacznie zwiększa koszt wyposażenia i automatyzacji. W związku z tym preferowane są lekkie materiały. Polecam użycie profesjonalnej blachy o grubości 0,55 mm z falą o wysokości nie większej niż 20 mm.

Kilka niuansów:

1. Lepiej jest stosować nity do mocowania obudowy niż śrub. Nie są one poluzowane przez porywy wiatru i nie dają rdzawych kropelek, charakterystycznych dla śrub samogwintujących ze złamaną powłoką cynkową;
2. Dołącz do każdej fali arkusza. W przeciwnym razie podmuchom wiatru towarzyszyć będzie metalowe grzechotanie.

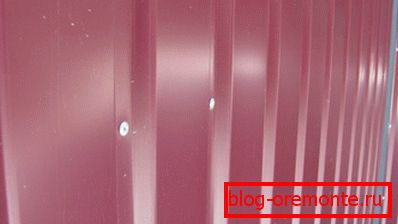

Mocowanie profesjonalnego skrzydła na ramie.

Jaka powinna być odległość pomiędzy rolkami, na których spoczywa brama? W tej tabeli zawarto wyczerpującą instrukcję:

Odległość między wózkami w zależności od rozmiaru i ciężaru skrzydła.

Jaka powinna być wielkość fundacji?

Z reguły jego długość jest równa połowie szerokości liścia. W przypadku bramy o długości 4 metrów wymagany jest fundament o długości 2 metrów. Głębokość fundamentu 200 mm przekracza głębokość zamarzania gleby.

Co i jak zrobić fundament?

Ramy są gotowane z kanału o szerokości 120-200 mm i zbrojenia falistego o średnicy 12-14 mm. Pionowe pręty mają poprzeczne ogniwa. Napełnianie odbywa się przy wytrzymałości betonu M250.

Uwaga: płaszczyzna kanału jest wyrównana ściśle na poziomie. Najmniejsze odchylenie od horyzontu spowoduje, że brama zamknie się lub otworzy z nadmierną siłą.

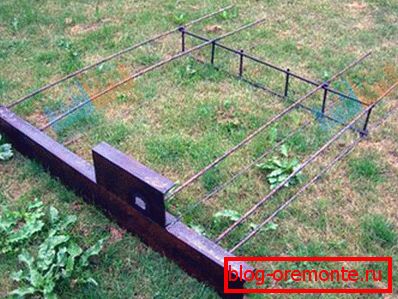

Ramy ze wzmocnieniem fundamentu. Strona jest przyspawana do miejsca instalacji napędu.

Jak zainstalować rolki wsuwane do bramy własnymi rękami, umożliwiając regulację ich wysokości?

Użyj mocowania wózków na płytkach montażowych. Płyta jest oparzana na szynie kanału, a podstawa wózka jest przymocowana do kołków za pomocą nakrętek. Ta metoda mocowania zapewni prostą regulację dla błędów w instalacji i osiadaniu gleby.

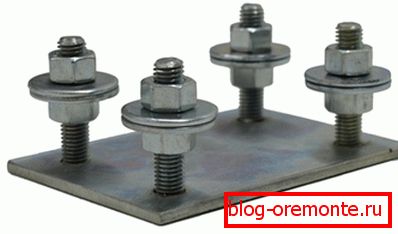

Regulacja płyty pod wózkiem.

Łatwiejsze, jeszcze łatwiejsze

Czy można uprościć konstrukcję bram przesuwnych i zredukować do minimum koszty ich budowy?

Oczywiście. Zamieszczę tutaj kilka zdjęć bramek, które działają prawidłowo w moich drzwiach obok.

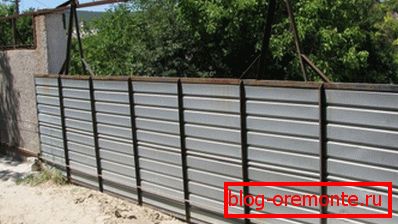

Ogólny widok bramy. Rama jest spawana z naroża 50x50 mm i osłonięta blachą ocynkowaną.

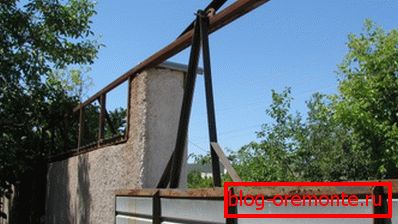

Bramy nie opierają się na wózkach, ale zawieszone na belce kanałowej ułożonej nad płotem, wzmocnionej w środku przez przyspawaną kratownicę.

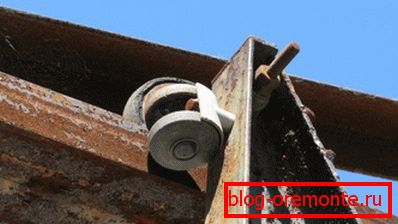

To zdjęcie wyraźnie pokazuje rolki podtrzymujące i mocujące. Rolka nośna jest wyposażona w gumową powłokę, która znacznie zmniejsza poziom hałasu podczas otwierania i zamykania bramy.

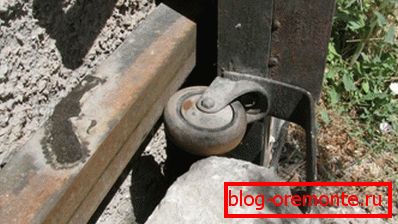

Dolna rolka podtrzymująca utrzymuje skrzydło w pozycji pionowej. Odchylenie w przeciwnym kierunku zapobiega własnej wadze.

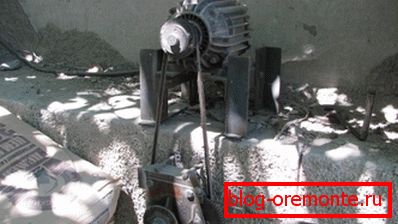

Napęd elektryczny jest jednofazowym silnikiem o mocy 1,5 kW i napędem pasowym na krążku nawijającym stalową linkę.

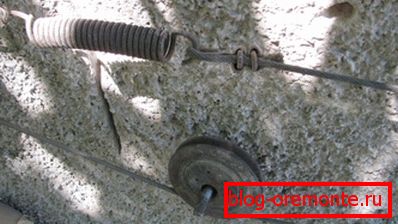

Prosty mechanizm do napinania kabla.

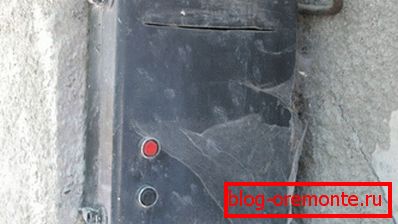

Napęd zdalnego sterowania. Jeden przycisk zamyka drzwi, drugi - otwiera.

Wyłącznik krańcowy otwiera obwód mocy, gdy skrzydło jest całkowicie zamknięte.

Wniosek

Mam nadzieję, że ten materiał pomoże szanowanemu czytelnikowi stworzyć niedrogi i funkcjonalny design. Jak zwykle możesz zapoznać się z dodatkowymi informacjami tematycznymi, oglądając wideo w tym artykule. Doceniam twoje komentarze i dodatki. Sukcesy!
