Zamek elektromagnetyczny na bramie: wybór i instalacja

Wybierając urządzenie chroniące własność domu przed niechcianymi gośćmi, warto rozważyć taką opcję jak zamek magnetyczny na bramie. Takie systemy blokowania są najczęściej instalowane na metalowych drzwiach na klatce schodowej, ale nadają się one również do bram wiejskich.

Poniżej opisujemy urządzenie zaparć elektromagnetycznych, a także kilka wskazówek do samodzielnego montażu.

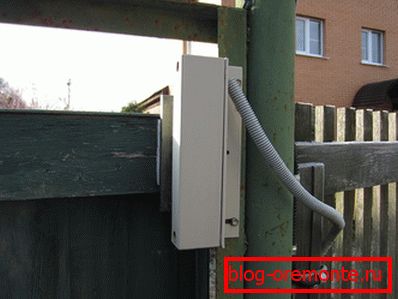

Brama z magnetycznym urządzeniem blokującym

Ogólne informacje o blokadach magnetycznych

Konstrukcja i zasada działania

Wszystkie zamki elektromagnetyczne na bramie działają na tej samej zasadzie:

• Podstawą urządzenia jest cewka elektromagnetyczna ze stalowym rdzeniem, która wytwarza pole magnetyczne.
• Cewka rdzeniowa jest zamontowana na górnej części ramy furtki i połączona z urządzeniem sterującym.
• Po przyłożeniu napięcia do magnesu przyciąga się przeciwległa metalowa płyta przymocowana do bramy bramki. Najczęściej do produkcji listew przeciwblokowych używana jest stal nierdzewna z niklową lub chromową powłoką antykorozyjną.

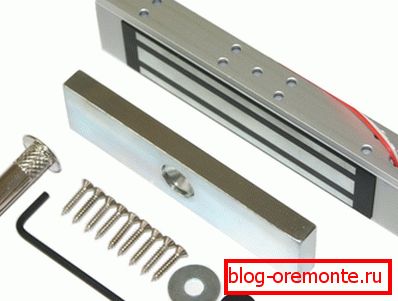

Kompletny zestaw najprostszego modelu

Zgodnie z projektem, zamki magnetyczne są podzielone na dwie duże grupy:

• Holding - najczęstsza odmiana. To właśnie te konstrukcje mogą być instalowane na bramach do ogrodzeń w prywatnych domach, a także w innych miejscach (na przykład segmentowe drzwi garażowe z drzwiami przejściowymi mogą być wyposażone w blokadę przytrzymującą). Aby poprawić bezpieczeństwo, możesz zamontować zespół kilku urządzeń trzymających urządzenie wokół obwodu bramy.
• Ścinanie - bardziej złożone modele. W tych zamkach magnes nie zapewnia zatrzymywania klapy otwierającej, ale mocowanie języka zamka. Urządzenia tnące są wpuszczane, dlatego ich zastosowanie przy wyposażaniu bram w ogrodzenia jest nieco ograniczone.

Model ścinania

Zarówno ograniczenia, jak i struktury ścinania są w większości przypadków oznaczone indeksem "ML", po czym łącznik służy do wskazania próby otwarcia zamka w kilogramach. Na przykład model ML-100 oznacza, że ​​w celu otwarcia zaparcia konieczne jest zastosowanie siły wyciągania wynoszącej co najmniej 100 kg.

"Moc" zamku jest jednym z decydujących czynników w jego wyborze. W przypadku furtki wystarczy zainstalować urządzenie ze wskaźnikiem odrywania o wadze 150-200 kg.

Zalety zaparcia EM

Konstrukcje tego typu są popularne z kilku powodów:

• Są one po prostu montowane i łączone, a podczas pracy charakteryzują się bezpretensjonalnością i łatwością konserwacji.
• Rzetelność tych schematów jest bardzo wysoka, a jako zamka na bramie lub bramie radzą sobie całkiem nieźle.
• Prostota sterowania urządzeniem to kolejny bezdyskusyjny plus. Jeśli zainstalujesz system zdalnego otwierania (jego dość wysoka cena zostanie zrekompensowana przez wygodę), możesz zapewnić dostęp do swojego terytorium bez wychodzenia z domu.

Jest tylko jedna znacząca wada, ale w niektórych sytuacjach może być krytyczna. Faktem jest, że aby zamek elektromagnetyczny działał, brama wymaga prądu, a jeśli w Twojej okolicy często występują niedobory energii elektrycznej, warto zainstalować zaporę zapasową na bramie.

Niezależna instalacja

Instalacja urządzenia

Z reguły producenci elektromagnetycznych urządzeń blokujących dostarczają im wystarczająco szczegółowych instrukcji dotyczących instalacji i podłączania.

Blokada EM zainstalowana na furtce jest dość prosta. Proces instalacji polega na zamocowaniu wszystkich elementów na furtce i na ramie, jak również na podłączeniu elementów elektrycznych do pojedynczego systemu.

Oto instrukcja, na której praktycznie każdy z nas może zainstalować zamek własnymi rękami:

• Najpierw zainstaluj główną część zamka na ramie furtki. Aby to zrobić, w metalowej ramie z wiertłem wykonujemy otwory, w których mocujemy urządzenie za pomocą wkrętów samogwintujących.

Schemat montażu

Wskazówka! Otwory powinny być mniejsze niż średnica metalowej śruby - dzięki temu zapewnimy większą niezawodność mocowania.

• Następnie mocujemy poprzeczkę umieszczoną w zestawie do bramy bramy. Im bardziej niezawodnie podłączamy "klapę tylną" - tym bardziej efektywne będzie zamykanie skrzydła.
• Kolejną częścią naszej pracy jest instalacja czytnika. Czytnik może być zainstalowany zarówno na skrzydle jak i na samym ogrodzeniu. Aby uchronić się przed uszkodzeniem drutu z czytnika, lepiej przejść przez otwór ukryty za skrzynką.
• Oddzielnie montujemy kontroler dostępu. Ta część projektu jest odpowiedzialna za rozpoznawanie sygnałów z kart lub kluczy i automatycznie wyłącza moc systemu magnetycznego przy otwieraniu skrzydła.
• Po wewnętrznej stronie skrzydła furtki lub samego ogrodzenia jest zainstalowany przycisk otwierający zamek od wewnątrz.

Zwróć uwagę! Aby poprawić niezawodność elementów blokujących, eksperci zalecają zainstalowanie zarówno zamka, jak i odpowiednika, jak najbliżej narożnika skrzydła. Przesunięcie konstrukcji do środka ostrza przyczynia się do zmniejszenia siły trzymania furtki.

Połączenie

Kiedy główne elementy konstrukcyjne są ustalone, możesz zacząć łączyć zaparcia.

• W przypadku większości modeli zamków dostępnych na rynku typowe jest stosowanie napięcia 12 woltów, dlatego należy zadbać o to, z którego kabla będzie zasilane urządzenie.

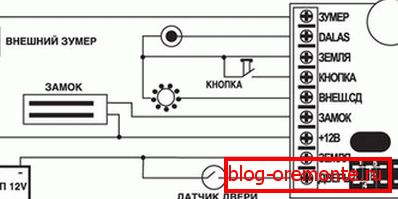

Schemat podłączenia do kontrolera

• Przewody (mogą być dołączone do zestawu akcesoriów i mogą być zakupione osobno) są podłączone do zacisków zamka i czytnika. Optymalnym kablem do stosowania jest typ VVG-NG 2x1,5.
• Do tych części bramy, które otrzymają okablowanie, zamocuj plastikową obudowę kabla.

Kanały kablowe

• Przewody układa się w obudowie, mocuje i podłącza do kabla zasilającego.

Wskazówka! Zastosowanie zasilacza bezprzerwowego znacznie zwiększy wydajność urządzenia.

Zainstalowane urządzenie

Wnioski

Prosty w instalacji i konserwacji, dość zwarty (jak widać na zdjęciach podanych w artykule) i niezawodne elektromagnetyczne kompleksy odcinające będą służyć jako doskonała ochrona dla Twojego prywatnego domu. W każdym razie są one wielokrotnie lepsze od tradycyjnego heksu! W prezentowanym wideo w tym artykule znajdziesz dodatkowe informacje na ten temat.
