Jak działają ciepłe podłogi wodne

Od 15 lat ciepłe podłogi wodne są z powodzeniem stosowane jako główne i dodatkowe źródło ciepła w pomieszczeniach mieszkalnych. Nie jest tajemnicą, że dla prawidłowego działania tego systemu, podczas ich montażu ważne jest, aby postępować zgodnie z kolejnością instalacji, a do tego trzeba zrozumieć, jak działają ciepłe podłogi wodne. W takim przypadku, nawet jeśli zdecydujesz się zrobić ciepłe podłogi własnymi rękami, będziesz w stanie stworzyć skuteczny system ogrzewania, który będzie doskonałym narzędziem w walce z zimnem. W tym artykule przyjrzymy się głównym węzłom ogrzewania wody i na jakiej podstawie pracują.

Zasada ogrzewania podłogowego

Praca ciepłej podłogi wodnej polega na pompowaniu chłodziwa przez wstępnie ułożone rury. Z reguły nośnik ciepła porusza się siłą pod wpływem pompy obiegowej. Ogrzewanie chłodziwa odbywa się w kotle, którym może być paliwo gazowe, elektryczne lub alternatywne. Kontur jest układany w podłodze, która składa się z zasilania i powrotu. Kolektor instalowany jest pomiędzy obiegiem grzewczym a kotłem, w którym chłodziwo jest równomiernie rozłożone na kilka obwodów. Również kolektor służy do kontroli i regulacji temperatury. Gdy temperatura spadnie poniżej ustalonej temperatury, zawory termostatyczne otwierają się, a gorąca woda dostaje się do układu. Po osiągnięciu ustawionej temperatury w układzie i pomieszczeniu, zawory te odcinają dopływ chłodziwa, odpowiednio, pompa jest wyłączona. Dla ułatwienia zarządzania cały system ogrzewania podłogowego działa w trybie automatycznym.

Zwróć uwagę! Układ kolektora ciepłej wody jest główną i najlepszą opcją. Istnieją jednak inne metody, które nie są mniej skuteczne, aw niektórych przypadkach są jedynym właściwym rozwiązaniem do organizowania ogrzewania podłogowego.

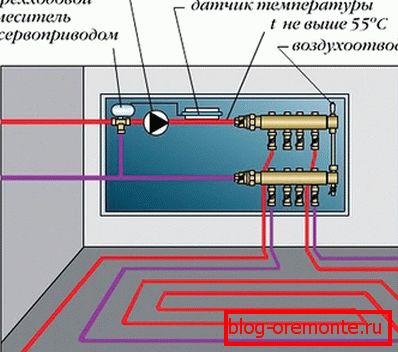

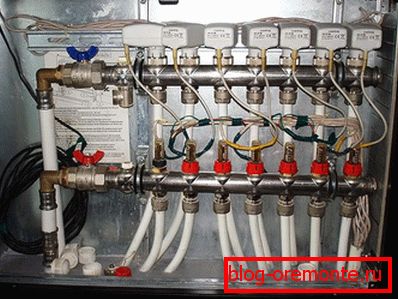

Dzięki kolektorowi możesz ustawić komfortową temperaturę podłogi. Tak więc, chłodziwo z kotłowni, które dostaje się do kolektora, może mieć około 90 ° C. Kolektor ma głowicę termiczną z sondą zanurzeniową, która umożliwia regulację temperatury. W ten sposób osiąga się pożądaną temperaturę podłogi, która osiąga około 50 ° C. W razie potrzeby ochłodzony płyn chłodzący miesza się z gorącym w wymaganej proporcji, którą reguluje sonda zanurzeniowa. W związku z tym należy po prostu ustawić żądaną temperaturę, a system automatycznie ją wyreguluje.

Zwróć uwagę! Dodatkowo kolektor jest wyposażony w przepływomierze. Wskazują poziom temperatury w każdym obwodzie. Na przykład jeden obwód można skierować z kolektora do łazienki i sypialni. Jeśli chcesz, możesz dostosować wymaganą temperaturę dla konkretnego pomieszczenia.

Aby regulować ciśnienie w systemie, używana jest linia obejściowa. Dzięki niej podczas wypadku woda zostanie automatycznie spuszczona, co stabilizuje ciśnienie w układzie.

Podgrzewana podłoga w połączeniu z grzejnikami

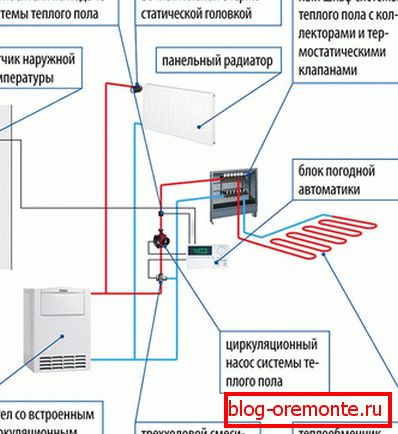

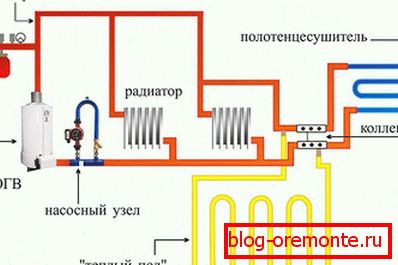

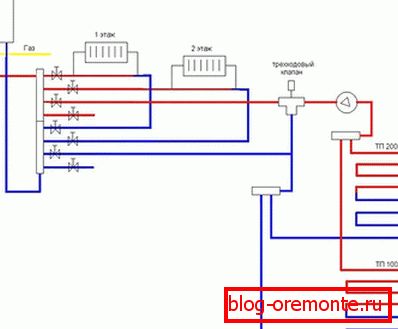

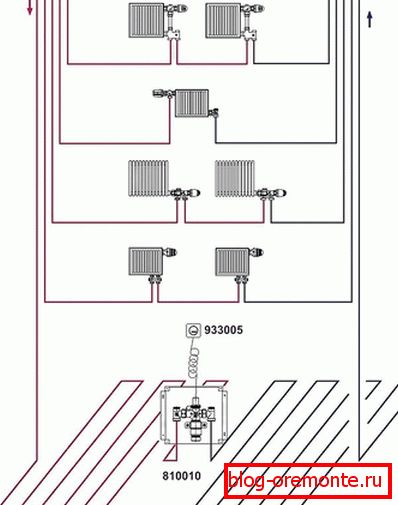

W niektórych przypadkach ustawienie podgrzewanej podłogi jest możliwe tylko w połączeniu z systemem grzejników. Tak więc, głównym ogrzewaniem będą zainstalowane grzejniki, aw niektórych częściach pokoju będzie podgrzewana podłoga. Aby to zrealizować, istnieje kilka opcji. Na przykład, trójnik jest zainstalowany na wlocie / wylocie kotła. Jeden wylot przeznaczony jest do ogrzewania podłogowego, a drugi do grzejnika.

Zwróć uwagę! Ogrzewanie podłogowe można łatwo zintegrować z istniejącym systemem grzejników. Jest to możliwe dzięki termostatowi bezprzewodowym, który przyspiesza i ułatwia instalację i podłączenie podłogi wodnej.

Omówiliśmy z Państwem podstawowe schematy ogrzewania podłogowego. Jeśli rozumiesz, jak działa ten system, nie będziesz miał trudności z jego instalacją. Jeśli masz doświadczenie w wykonywaniu takich prac, pamiętaj o wystawieniu opinii. Jeśli masz jakieś pytania, poproś ich do naszych ekspertów.

Wideo

Z dostarczonego wideo dowiesz się więcej na temat zasady działania ciepłej wody:

Schematy

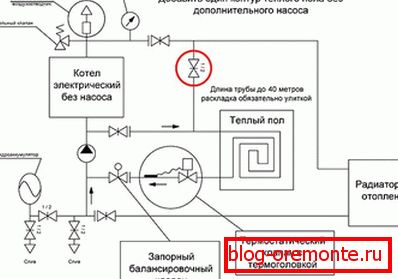

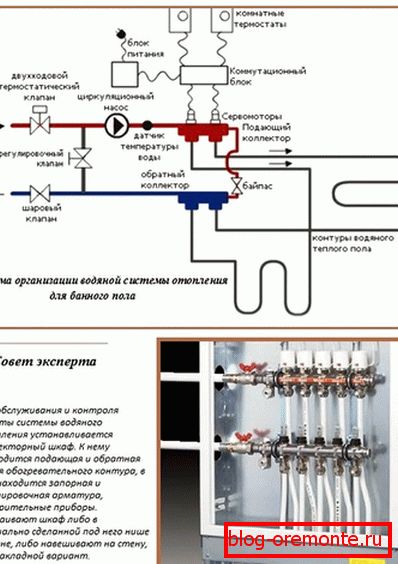

Zalecamy zapoznanie się z różnymi schematami okablowania i urządzeniami dla ciepłej wody:
