Jak podłączyć podgrzewaną podłogę

Aby osiągnąć komfortową temperaturę w pomieszczeniu, wielu decyduje się na budowę systemu ogrzewania podłogowego. Jak wiadomo, istnieją dwa rodzaje ogrzewania - wodny i elektryczny. Jeśli podłączenie podłogi elektrycznej jest wystarczająco proste, to przy podłączaniu ogrzewania wodnego należy wziąć pod uwagę niektóre z niuansów. Istnieje kilka metod łączenia ciepłej wody. W tym artykule opowiemy o najtańszych technologiach i sposobie prawidłowego przeprowadzenia procesu połączenia.

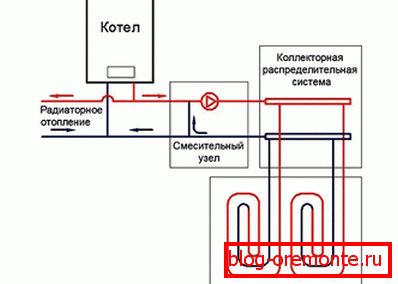

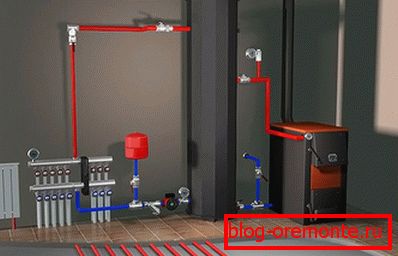

Podłączenie systemu kolektora przez kocioł

Schemat podłączenia kolektora ogranicza się do faktu, że kocioł i kolektor muszą być podłączone do rury magistrali. Jeśli kocioł jest zainstalowany w pobliżu rury gazowej (w przypadku kotła gazowego), kolektor można zamontować w dowolnym wygodnym miejscu. Musi mieć dostęp do rur zasilających z przepływem i zwrotem, a także do sterowania i kontroli systemu.

Przed podłączeniem rur do rozdzielacza konieczne jest zainstalowanie zaworów odcinających. Aby ułatwić kontrolę temperatury, termometr może być zawarty w konstrukcji zaworu.

Zwróć uwagę! W razie potrzeby można kupić kompletny kolektor w kompletnym zestawie, na przykład firma Valtec, Waltts lub REHAU. W ich konfiguracji znajdują się zawory odcinające do podłączenia rurociągu. Są one również wyposażone w zawory dla każdego obwodu, co pozwoli, jeśli to konieczne, naprawić podgrzewaną podłogę, bez wyłączania całego systemu, ale tylko wybraną gałąź.

Zatem zespół składający się z kolektora, rury i dźwigu jest połączony ze sobą za pomocą złączek zaciskowych. Do łączenia rur stosowane są specjalne połączenia, które składają się z mosiężnej nakrętki, pierścienia zaciskowego i tulei podtrzymującej. Jeśli konieczne jest łączenie rur o różnych średnicach, można zastosować adaptery łączników.

Tak więc mamy najprostszy schemat łączenia ogrzewania podłogowego. Ten schemat ma następujące węzły:

• Prosty kolektor z zaworami odcinającymi.
• Rura zasilająca / powrotna łącząca krany z grzebieniem.

Dzięki temu chłodziwo będzie równomiernie rozmieszczone wokół obwodów grzewczych.

Zwróć uwagę! Opisany schemat jest jednym z najprostszych i jednocześnie niezalecanych przez ekspertów. Dzięki temu połączeniu ogrzewanie podłogowe będzie zależeć wyłącznie od kotła. Jedyne, co można zrobić na kolektorze, to częściowe zakrycie zaworu w celu zmniejszenia przepływu chłodziwa. Oczywiście ogrzewanie podłogowe lepiej zorganizować z indywidualną kontrolą.

Do organizacji pełnej kontroli podgrzewanej podłogi w projekcie kolektora należą:

• Zespół mieszający pompy.
• Odsącz kurek.
• Pompa cyrkulacyjna.
• Odpowietrznik
• Zawory odcinające i rury.

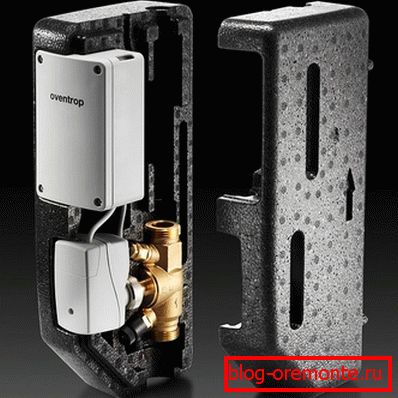

Na wylocie / wlocie zamiast tradycyjnych zaworów można zainstalować termostatyczne zawory regulacyjne. Za ich pośrednictwem można ustawić przepustowość dźwigu. Osiąga się to dzięki termobalonowi z parafiną, który rozszerza się lub kurczy pod wpływem temperatury.

Zwróć uwagę! Jeśli mieszkasz w zimnych miejscach, system ogrzewania podłogowego powinien być wyposażony w mikser. Kocioł będzie wytwarzał zbyt wysoką temperaturę, a płyn grzewczy do ogrzewania podłogowego nie powinien przekraczać 55 ° C.

Instalacja pompy mieszającej odbywa się między rurą zasilającą a kolektorem zasilającym. Istnieje również trzeci punkt wyjścia, który trafia na powrót przed powrotem do kolektora. Jeśli to konieczne, pompa będzie pompować schłodzony płyn chłodzący do przepływu, aby osiągnąć ustawioną temperaturę.

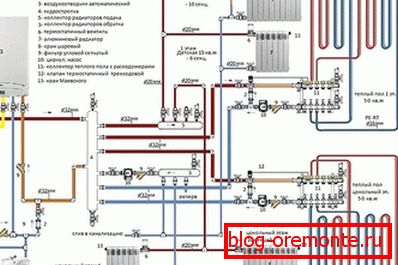

Jak uzasadniony jest schemat podłączenia kotła?

Podłączenie do kotła kolektorowego oszczędza pieniądze na zakup sprzętu. Ta metoda może ogrzewać pomieszczenie do 150 m.². Jeśli chodzi o praktyczność, lepiej jest kupić / zainstalować kolektor, który pozwoli na pełną kontrolę temperatury chłodziwa.

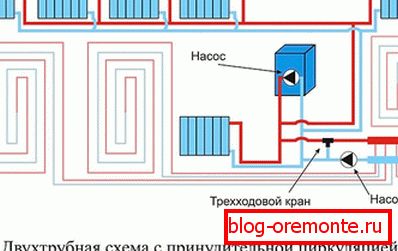

Istnieje również możliwość podłączenia podgrzewanej podłogi do kotła podłogowego. Aby to zrobić (bez względu na rodzaj kotła na paliwo stałe, gaz, olej napędowy itp.), Należy zakupić następujący sprzęt:

• Pompa
• Grupa bezpieczeństwa
• Zbiornik wyrównawczy.

Pompa jest zamontowana przed zaworem trójdrogowym lub przed kolektorem wlotowym.

Zwróć uwagę! Jeśli pozwalają na to twoje fundusze, możesz rozwidlić moduł modułu pod miks, lub tak zwany zespół mieszający. Może on być dwóch typów dla kotłów w zależności od rodzaju przepompowni i kolektorów zainstalowanych bezpośrednio w szafie kolektora.

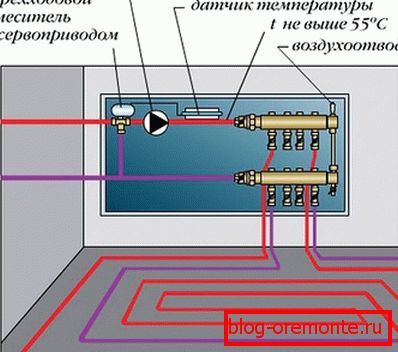

System przyłączeniowy z zaworem trójdrożnym

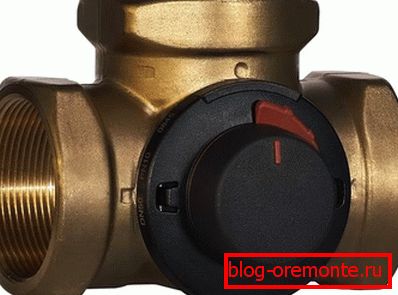

Zamiast pompy mieszającej można użyć mieszacza trójdrożnego. Jest stosowany w przypadkach, gdy pompa nie musi zwiększać cyrkulacji. Jego instalacja odbywa się przy wyjściu z kolektora. Ten schemat ma następujące węzły:

1. Z jednej strony rury wychodzące z kotła są podłączone do kolektora.
2. Z drugiej strony każdy kolektor jest wyposażony w rozdzielacz.
3. Każdy rozdzielacz jest wyposażony w odpowietrznik do usuwania pęcherzyków powietrza z systemu.
4. Od spodu rozdzielacza instalowany jest kran do odprowadzania chłodziwa z układu w przypadku naprawy.

Zwróć uwagę! Jak pokazuje praktyka, lepiej jest kupić wszystkie potrzebne elementy naraz i nie oszczędzać na podłączeniu ciepłej wody. W tym celu lepiej jest kupić gotowy system kolektorów. Zwłaszcza, że ​​montaż kolektora będzie cię kosztować więcej.

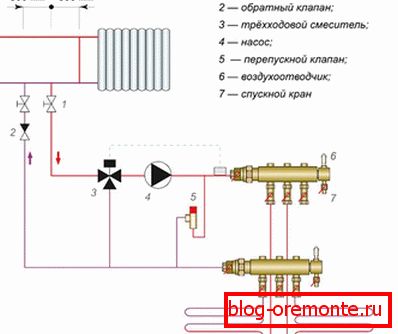

Obwód z pompą cyrkulacyjną z systemu grzewczego

Istnieją sytuacje, w których konieczne jest zwiększenie ciśnienia płynu chłodzącego w systemie ogrzewania podłogowego. W tym przypadku, bez awarii, pompa jest zainstalowana. Aby wygodnie regulować i kontrolować temperaturę, pompa jest dodatkowo wyposażona w termostat.

Zwróć uwagę! Jeśli podłoga jest podłączona do instalacji grzewczej, pompa jest instalowana na rurze powrotnej. W przeciwnym razie pompa pobiera dużą ilość chłodziwa z centralnego ogrzewania mieszkań, co doprowadzi do chaosu temperaturowego w domu. Twoje ogrzewanie podłogowe będzie gorące, a grzejniki sąsiadów na pionie będą zimne.

Należy zauważyć, że przy podłączaniu ogrzewanej podłogi do scentralizowanego systemu grzewczego ważne jest użycie:

• Czujnik temperatury
• Zawór trójdrożny.
• Zawór mieszający
• Sprawdź zawór

Tak więc pompa jest wyposażona w czujnik temperatury. Następnie zamontowany zawór mieszający, który łączy się z ogrzewaniem podłogowym. Zawór zwrotny instaluje się na rurze powrotnej. Jego wylot musi być podłączony do zimnej rury grzewczej z odpływem do zaworu mieszającego.

Tak więc, po podłączeniu podłogi za pomocą którejkolwiek z wymienionych metod, należy sprawdzić system. Aby upewnić się, że wszystko działa poprawnie, testowanie powinno trwać kilka godzin. W tym przypadku pożądane jest ustawienie maksymalnej temperatury ogrzewania, po czym należy upewnić się, że każde połączenie jest szczelne. Jeśli masz osobiste doświadczenie w tej pracy, zostaw komentarz na końcu tego artykułu. Twoje doświadczenie będzie przydatne, szczególnie dla początkujących mistrzów.

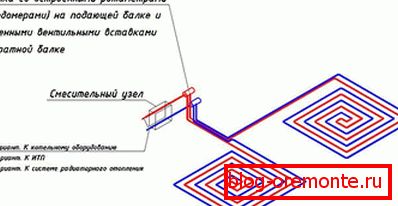

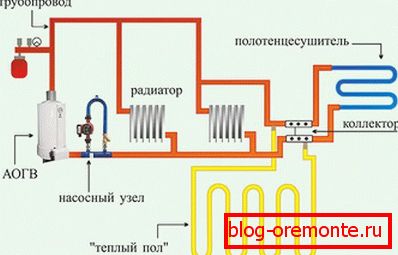

Schematy

Zalecamy zapoznanie się ze szczegółowymi schematami podłączania ciepłej wody:

Wideo

Dowiedz się z filmu o technologii łączenia ciepłej wody:
