Jak położyć ciepłą podłogę wodną

Organizacja ciepłych podłóg to nowoczesne rozwiązanie zapewniające komfort i przytulność w pomieszczeniach mieszkalnych. Dla ich stabilnej funkcjonalności ważne jest, aby wiedzieć o zawiłościach prac instalacyjnych. Dlatego przed położeniem ciepłej wody należy zapoznać się z istniejącymi wskazówkami i zaleceniami. W tym artykule rozważymy kolejne etapy realizacji tej pracy bez zaangażowania specjalistów.

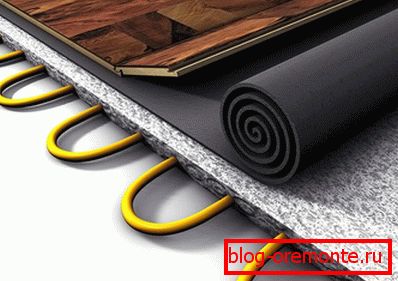

Cechy ogrzewania wody

Ten schemat ogrzewania ma swoje ograniczenia. Na przykład nie zaleca się instalowania go w budynku mieszkalnym. Zwłaszcza jeśli posiadasz scentralizowany system ogrzewania. Łączenie ogrzewania podłogowego z systemem centralnego ogrzewania może prowadzić do braku równowagi, w wyniku czego sąsiedzi mają pojedynczy pion, baterie będą zimne. Ponadto takie ciepłe podłogi są zależne od systemu centralnego i będą działać tylko w sezonie grzewczym.

Zwróć uwagę! Jeśli w mieszkaniu zostanie wykonane indywidualne ogrzewanie lub w nowym budynku przewidziano oddzielną gałąź do układania podgrzewanej podłogi, nie będzie zachwiania równowagi.

Jeśli chodzi o domy wiejskie, zaleca się nawet produkcję podgrzewanej podłogi. Aby to zrobić, możesz użyć kilku metod instalacji:

• Beton
• Nastilny.
• Drewno.

Rozważamy zalety każdej techniki. Ale niezależnie od metody instalacji, cała praca podzielona jest na 4 etapy:

1. Tworzenie projektu.
2. Przygotowanie
3. Instalacja systemu.
4. Układanie podłóg.

Co więcej, niezależnie od wybranej metody, możliwe jest układanie własnej podłogi ogrzewania podłogowego. Do tego potrzebujesz pragnienia, a rezultat przyjdzie.

Kompetentny projekt - klucz do sukcesu

Na pierwszym etapie wszystko powinno być starannie przemyślane. Nawet jeśli masz doświadczenie w wykonywaniu tej pracy, stworzenie projektu jest ważną częścią prac przygotowawczych..

Zwróć uwagę! Projekt podłogi izolowanej termicznie jest niezbędny do określenia ilości wymaganego materiału, strat ciepła i wyboru odpowiedniego układu układania rur.

Powinieneś także rozważyć:

• wysokość i kształt ogrzewanego pomieszczenia;
• ogrzewany obszar;
• cechy rur i innych materiałów;
• jakiej temperatury chcesz w salonie.

Dzisiaj, aby projekt podłogi z izolacją cieplną nie stwarzał szczególnych trudności. Możesz skorzystać z usługi - kalkulator online lub specjalne programy komputerowe. Ale nawet ich użycie wymaga znajomości podstawowych danych: materiału, z którego zbudowany jest dom, grubości ścian, rodzaju wykończenia podłóg, powierzchni grzewczej i tak dalej. Wyniki pomogą zobaczyć średnie zużycie materiału.

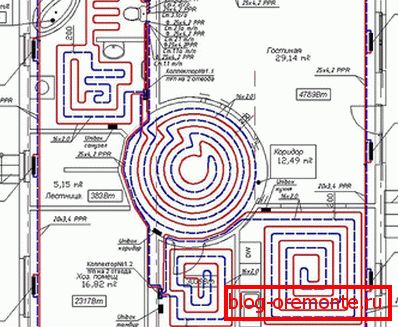

Jeśli nie masz dostępu do takich programów, diagram projektu może zostać wykonany na arkuszu papieru. Aby to zrobić, w odpowiedniej skali przenieś kształt pokoju na kartkę papieru. Określ położenie kolektora. Ogrzewany obszar jest podzielony na osobne obwody. Każdy obwód, średnio, powinien być nie więcej niż 100 m. Ważne jest, aby określić, gdzie będą znajdować się złącza kompensacyjne.

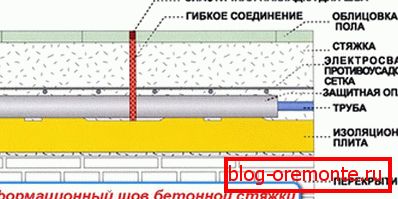

Szczególną uwagę należy zwrócić na odkształcenia i szwy osadowe. Złącze kompensacyjne jest konieczne, aby skompensować kompresję / rozszerzanie się jastrychu, co ma miejsce w momencie zmiany temperatury. Zgodnie z wymaganiami EN złącze kompensacyjne jest konieczne, jeżeli powierzchnia wypełnienia jastrychu przekracza 40 m² (zgodnie z CM 41-102-98 ponad 30 m²). Rura przechodząca przez szew musi być koniecznie "ubrana" w tekturę falistą, której długość może sięgać do 1 m.

Zwróć uwagę! Poprzez złącze kompensacyjne można przepuścić rurociąg tylko z przepływem lub powrotem. Pętla pętli powinna znajdować się z boku.

Jeśli chodzi o połączenie osadowe, musi ono być wykonane między różnymi pomieszczeniami. Z reguły umieszcza się go w drzwiach lub pomiędzy zadokowaniem różnych podłóg, na przykład między płytkami i laminatem. Połączenie sedymentacyjne wykonuje się metodą golenia w jastrychu cementowym na 1/3 jego grubości. Ta praca może być wykonana przez szlifierkę. Powstały szew musi być wypełniony elastycznym wypełniaczem.

Na etapie projektowania powinieneś zdecydować się na materiał płaski. Faktem jest, że każdy z nich ma swój własny wskaźnik przewodnictwa cieplnego. Na przykład przewodność cieplna płytek i drewna znacznie się różni. Dlatego wybrana moc podgrzewanej podłogi pod płytkami i drewnem będzie inna. Dzięki takim obliczeniom można osiągnąć pożądaną temperaturę w salonie.

Zwróć uwagę! Większość ekspertów zaleca, aby nie układać ciepłej podłogi pod meblami. Wynika to z faktu, że drzewo może pękać pod wpływem wysokiej temperatury. Nie zaleca się również ogrzewania pomieszczeń sanitarnych. Dlatego przy tworzeniu projektu należy wcześniej rozważyć jego lokalizację.

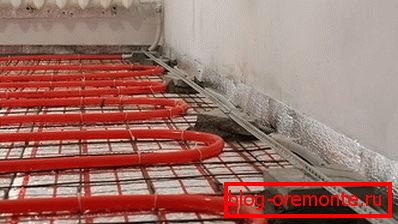

Układanie rur betonowych

Ta metoda obejmuje szereg prac przygotowawczych. Przede wszystkim powierzchnia podłogi jest wyrównana. Dopuszczalna różnica wysokości nie powinna przekraczać 5 mm. Jeśli liczba jest wyższa, wymagany jest dodatkowy stół wyrównawczy. Warstwę termoizolacyjną umieszcza się na górze ściągacza, aby zapobiec utracie ciepła (grubość izolacji nie jest mniejsza niż 3 cm, a gęstość - 35 kg / m³).

Zwróć uwagę! Grubość izolacji zależy od obciążenia cieplnego. Im wyższa jest ta liczba, tym bardziej wymagana jest jej grubość.

Następnie, wokół obwodu pomieszczenia do ściany, przymocuj taśmę tłumiącą, która będzie kompensować rozszerzanie się stołu. Musi całkowicie pokryć warstwę jastrychu i izolację cieplną. Następnie całą powierzchnię podłogi należy umieścić w folii odblaskowej, która będzie skierować energię cieplną w górę. Następnym krokiem będzie instalacja maksetka i układanie obwodów grzewczych. Metody stylizacji:

• wąż;
• ślimak;
• metoda łączona.

Jeśli wszystkie te kroki zostaną zakończone, możesz przystąpić do przygotowania stołu. Do jego stworzenia potrzebny będzie cement M300. W betonie powinieneś dodać kruszony kamień, piasek i plastyfikator. Udział konsumpcji może wynosić: 1 kg cementu, 2 kg piasku, 3,5 kg kruszonego kamienia. Plastyfikator dodaje się zgodnie z instrukcjami producenta.

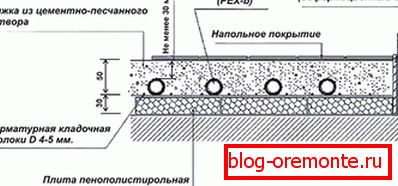

Wymagania dotyczące jastrychu na ciepłej wodzie:

• Grubość jastrychu nad rurą nie jest mniejsza niż 30 mm. Całkowita warstwa nie przekracza 100 mm.
• Napełnianie stołu odbywa się po sprawdzeniu systemu.
• Jeśli pomieszczenie jest zbyt duże, jastrych powinien być podzielony na kilka sekcji (jest to dopuszczalne, jeśli odległość od ściany jest większa niż 8 m).
• Jastrych powinien wyschnąć w warunkach naturalnych, bez uwzględnionego ogrzewania.

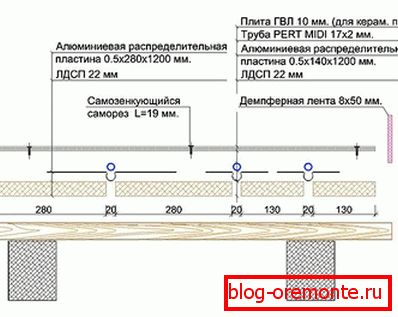

Instalacja na drewnianej podłodze

Jeśli nie ma możliwości wypełnienia stołu, można użyć innej technologii do produkcji ciepłej wody - drewnianej metody. Aby to zrobić, styropian lub wełna mineralna do izolacji termicznej znajduje się między opóźnieniami. W podłogach deski wstępnie wykonane wgłębienia.

Często w takich sytuacjach nie ma potrzeby ogrzewania (jest to zależne od uznania). Następnie należy położyć podłoże i odbłyśnik. W tym celu zaleca się stosowanie specjalnych aluminiowych płytek. Równomiernie rozprowadzają energię cieplną na całej powierzchni podłogi. Po ułożeniu rur na górze zaleca się położyć uszczelkę z gipsu, a następnie można natychmiast zainstalować laminowaną podłogę, parkiet, linoleum itp.

Ta kategoria szaf dotyczy również tej kategorii. Zamiast gotowych płyt stosuje się specjalne listwy. Muszą być ułożone tak, aby między nimi znajdowały się rowki na aluminiowe płyty. Z reguły drewniana metoda układania ciepłej wody używana jest w drewnianych domach.

Настильная система

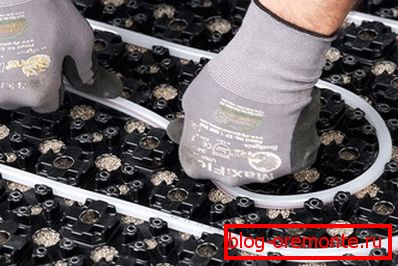

Jeśli twój dom / mieszkanie ma niskie sufity, to system z polistyrenu będzie idealnym rozwiązaniem. Składa się z płytek, które są połączone za pomocą rowków. W takim przypadku instalacja ciepłej wody jest przeprowadzana zgodnie z następującą technologią:

• Izolacja termiczna kładziona jest na podłożu.
• Na całej powierzchni podłogi należy położyć płyty polistyrenowe.
• Płyty grzewcze montowane są na górze.
• Probówki są delikatnie umieszczane w szczelinach do lądowania.
• Jeśli po sprawdzeniu, czy wszystko działa poprawnie, możesz wypełnić krawat i ułożyć wykończoną wykładzinę podłogową.

Instalacja głównych komponentów

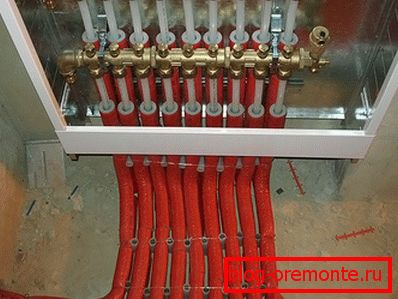

Oprócz układania rur grzewczych, ważne jest, aby prawidłowo zainstalować główne elementy, które obejmują mieszarkę i kolektor. Szafa kolektorowa jest zainstalowana w określonym miejscu w projekcie. Jest zainstalowany kolektor. Z niego płyn chłodzący jest równomiernie rozprowadzany do każdego biura. Dwie rury zasilające / powrotne są dostarczane do kolektora. Dodatkowa jednostka mieszająca jest również wyposażona w utrzymywanie wymaganej temperatury chłodziwa. Zapewnia stały wymuszony przepływ wody przez system ogrzewania podłogowego.

Schematy układania rur i testowanie systemu

Najczęstsze układy rur to spirala i wąż. Jeśli wybierzesz metodę instalacji węża, rurociąg jest skierowany przede wszystkim do ściany zewnętrznej. W pobliżu są duże straty ciepła. Ze ściany kontur jest równomiernie rozłożony do środka pomieszczenia. Odległość między rurami może wynosić od 15 do 25 cm. Jeśli konieczne jest zwiększenie wydajności podgrzewanej podłogi, stopień jest zmniejszony i na odwrót. Dlatego przy ścianie zewnętrznej zaleca się zmniejszenie etapu układania do 15 cm.

Jeśli chodzi o testowanie systemu, musi to nastąpić po całkowitym zainstalowaniu rury i podłączeniu jej do kolektora. Wymaga to testów hydraulicznych, które testują system pod kątem wytrzymałości i szczelności. Próby ciśnieniowe przeprowadza się przy ciśnieniu 3-4 bar. Do testowania ciśnienia można użyć sprężarki powietrza lub prasy hydraulicznej. Jeśli w trakcie sprawdzania nieprawidłowego działania zostaną wykryte, należy je wyeliminować, a dopiero po tym nalewać kółko.

Z tego artykułu dowiedzieliśmy się o funkcjach urządzenia i układaniu ciepłej wody. Rozważono różne techniki, które można zastosować. Jaką technologię wybrać, każdy sam decyduje, ponieważ wszystkie przypadki są indywidualne.
