Jak samemu zrobić podgrzewaną podłogę

Ostatnio, podczas budowy różnych obiektów, wiele uwagi poświęcono energooszczędnym technologiom. Wynika to głównie ze wzrostu cen paliw i wysokich kosztów ogrzewania. Jednak tylko izolacja pomieszczeń nie pozwoli osiągnąć pożądanego efektu i stworzyć optymalny mikroklimat. Dlatego od kilku lat opracowywane są nowe technologie, które umożliwiają uzyskanie i utrzymanie jednolitej dystrybucji ciepła w budynkach.

Jednym z nich jest system ciepłych podłóg, które po podgrzaniu jednocześnie ogrzewają pomieszczenie. Oznacza to, że tworzy się pewien gradient temperatury, co pozwala poczuć się komfortowo. Ta technologia jest nowa na rynku krajowym, podczas gdy na rynku zagranicznym od dawna ugruntowała swoją pozycję tylko z najlepszej strony.

W tym artykule wyjaśnimy, jak zrobić podłogę z podgrzewaną wodą własnymi rękami w prywatnym domu, a także zademonstrować instrukcje instalacji wideo.

Korzyści

Główną zaletą ciepłych podłóg jest równomierne ogrzewanie całego ogrzewanego pomieszczenia. Maksymalna temperatura jest na dole, a zimniejsze powietrze na górze. Ze względu na ruch mas powietrza objawia się efekt ogrzewania. Im lepsza izolacja pomieszczenia, tym niższy gradient temperatury i może dochodzić do 3-4? C.

Żadna z grzałek nie może osiągnąć tego rezultatu, ponieważ ogrzewa powietrze w pobliżu powierzchni grzewczej grzejnika i nie występuje efektywne krążenie. Oznacza to, że przeciągi mogą chodzić swobodnie po podłodze, nawet gdy akumulator jest rozgrzany do +100? C, a ogólnie przeciwna przestrzeń może pozostać zimna. W rezultacie okazuje się, że emiter ciepła jest mały i zajmuje dużo energii, aby ogrzać pomieszczenie, podczas gdy strefa komfortu jest niewielka. W pomieszczeniach, w których zainstalowane są podgrzewane podłogi, takie problemy nie występują.

Takie podłogi mogą być instalowane nawet w pomieszczeniach o wysokim stopniu zagrożenia pożarowego, wszelkiego rodzaju wykładzinach podłogowych i materiałach podłogowych. System może być całkowicie autonomiczny lub podłączony do scentralizowanego systemu ogrzewania. Jego moc wystarczy, aby całkowicie zrezygnować z pomocniczych grzejników. Oszczędności w porównaniu z innymi systemami grzewczymi mogą osiągnąć 30%. Procedura instalacji nie będzie wymagać znacznych inwestycji finansowych, a zainstalowany sprzęt będzie mógł służyć przez długi czas. Kompletną listę zalet i wad systemów ogrzewania podłogowego można obejrzeć na wideo.

Funkcje instalacji

Instalując podgrzewane podłogi, należy zauważyć, że jest to złożone i złożone zadanie, obejmujące wiele czynników technicznych, od których zależy skuteczność całego systemu. Przede wszystkim należy upewnić się, że ogrzewane pomieszczenie posiada wysokiej jakości izolację termiczną, ponieważ w przeciwnym razie każdy system grzewczy będzie drogi w eksploatacji i nie poradzi sobie z ogrzewaniem. Następnym krokiem będzie zbadanie pomieszczenia w celu określenia możliwości zainstalowania ogrzewania podłogowego i stworzenia układu połączenia i lokalizacji głównych węzłów. Jeśli mówimy o instalowaniu podłóg z płynem chłodzącym w mieszkaniu, należy pamiętać, że:

1. Istnieje prawdopodobieństwo zalania niższych pięter, dlatego urządzenie z ciepłą wodą podłogową musi być całkowicie uszczelnione i zaprojektowane dla ciśnień roboczych wytwarzanych przez pompę cyrkulacyjną.
2. Sieć energetyczna musi być zaprojektowana dla dużych obciążeń;
3. Ze względu na układanie rur, część przestrzeni pomieszczenia zostanie utracona.

Zwróć uwagę! Podłączenie do instalacji centralnego ogrzewania jest nielegalne.

Należy również pamiętać, że ogrzewanie pomieszczeń w piwnicy lub różnych pomieszczeń technicznych nie ma sensu, chyba że jest to absolutnie konieczne, ponieważ nastąpi znaczna utrata ciepła. Aby zwiększyć efektywność ogrzewania, jako wykładziny podłogowe należy stosować tylko te o wysokim współczynniku przewodzenia ciepła, a dolna część rury powinna być izolowana.

W ten sposób całe ciepło wpadnie do pomieszczenia. Ponadto należy zwrócić uwagę na wszystkie połączenia, aby zapobiec wyciekom. Rury na drodze z kotła grzewczego muszą być starannie izolowane. Kolektory przy wejściu i wyjściu można schować w specjalnej szafce lub zamontować w ścianie, o ile pozwala na to jej grubość, ale należy zapewnić jej swobodny dostęp.

Jak wybrać fajkę

Obecnie istnieje ogromny wybór rur o różnych właściwościach i warunkach ich eksploatacji. Dlatego trudno jest jednoznacznie wybrać na rzecz konkretnego materiału i określonej wielkości. Konieczne jest wybranie ich spośród rur przeznaczonych do ogrzewania, ponieważ są one w stanie wytrzymać wysokie temperatury i nie tracić swoich właściwości, a także mają duży transfer ciepła.

Idealną opcją są rury miedziane, które nie są podatne na korozję, mogą wytrzymać duże obciążenia mechaniczne i ciśnienie wody bez utraty szczelności. Mają niewielki współczynnik ekspansji, ich żywotność wynosi od 50 lat. Jednakże samoorganizacja może powodować trudności z ich lutowaniem lub spawaniem. Z drugiej strony koszt takiego systemu jest niezwykle wysoki w porównaniu do innych analogów.

Następujące rodzaje rur - metal i plastik. Są znacznie gorsze w przewodzeniu ciepła niż miedziane, ale są również znacznie tańsze pod względem kosztów. Nie podlegają korozji i mają długą żywotność. Jednak nie zaleca się ich podłączania za pomocą złączek zaciskowych, ponieważ mają tendencję do przepływu z niewielkim wzrostem ciśnienia w układzie. Takie rury są korzystnie spawane za pomocą specjalnego grzejnika. Rury z tworzywa sztucznego są mniej wytrzymałe i odporne na temperaturę w porównaniu z metaloplastikiem, dlatego nie są zalecane do instalacji w ukrytych systemach podłogowych. Zalety rur z tworzywa sztucznego wzmocnionego są również mniej cienkimi ściankami, małym współczynnikiem rozszerzalności i łatwością montażu. Ale instalując je jako ciepłą podłogę, lepiej wykonać jak najmniej połączeń.

Trzeci rodzaj rur to stal. Mają wysoką wytrzymałość i niskie przewodnictwo cieplne. Ich główną wadą jest wysoki poziom rozszerzalności cieplnej, który w przypadku niektórych rodzajów podłóg jest niedopuszczalny i może prowadzić do ich pogorszenia. Ponadto są one w znacznym stopniu podatne na utlenianie, a ich żywotność jest znacznie mniejsza niż wszystkich innych rodzajów rur. Dlatego nie są one praktycznie stosowane do ogrzewania podłóg.

Zwróć uwagę! Średnica odpowiednich rur dobierana jest z uwzględnieniem obliczeń cieplnych układu: wymagana temperatura w pomieszczeniu, równomierne ogrzewanie całej podłogi, efektywność energetyczna. Większa średnica będzie w stanie zapewnić szybkie ogrzewanie, ale jednocześnie wzrosną koszty kotła grzewczego i pompy cyrkulacyjnej, a poziom podłogi podniesie się do odpowiedniej wysokości. Na tej podstawie wybierz rury o średnicy od 16 mm do 20 mm.

Opcje stylizacji

Główne typy instalacji ciepłych podłóg są następujące:

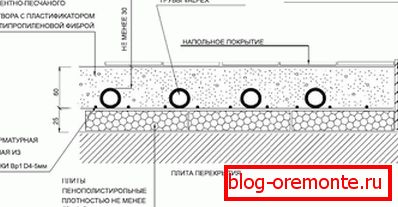

1. Pod betonowym jastrychem. Opcja całkiem odpowiednia do samodzielnego układania, ponieważ cały materiał jest niedrogi i nie wymaga użycia złożonych technologii do instalacji. Można użyć prawie dowolnego sposobu układania rur: węża, spirali, skorupy itp. System cyrkulacji jest instalowany na warstwach hydroizolacyjnych i izolacyjnych, na których zainstalowana jest metalowa kratka. Po ułożeniu rur podłogę wylewa się betonem lub specjalną zaprawą, a następnie podłogi są jastrychami. W rezultacie powierzchnia zyskuje niezbędną wytrzymałość i równomierne nagrzewanie całej powierzchni. Jednak w przypadku wycieku trudno będzie go wyeliminować.
2. Na drewnianej podłodze z beczki. Układanie może odbywać się modułowo i na stojaku. Modular - to gotowy system kanałów z już zainstalowanymi warstwami izolacyjnymi na bazie płyty wiórowej. Rack jest osobnym układaniem płyt przewodzących ciepło i rur pomiędzy arkuszami płyty wiórowej o specjalnej formie. Szczeliny między nimi są wzmocnione aluminiowymi paskami, w które układane są rury.
3. Na specjalnej bazie odpornej na wilgoć ze styropianu. W tym systemie gotowe płyty z wyciętymi w nich rowkami służą do montażu metalowych osłon termicznych i na górze rur. Jest to najczęściej spotykana, ponieważ pozwala na instalację ogrzewania podłogowego w obecności niewielkich nieregularności i znacznych ograniczeń wysokości pomieszczenia.

Ponieważ woda, krążąc przez rurę, traci część energii cieplnej, wraz ze wzrostem odległości od źródła ciepła (kocioł), temperatura ogrzewania maleje. Dlatego, aby uniknąć pojawienia się gradientu ogrzewania podłogowego, istnieją dwie metody układania rur:

1. Schemat okablowania spiralnego. Dzięki tej metodzie, rury grzewcze i powrotne są równoległe względem siebie, a zatem są w stanie skompensować ogrzewanie i chłodzenie w taki sposób, że różnica będzie prawie niezauważalna. Z konstrukcji otrzymuje się podwójną helisę. Ten typ ogrzewania jest szeroko stosowany w pomieszczeniach o dużej powierzchni.
2. Metoda równoległa. Rury wężowe układa się równolegle do siebie. Oznacza to, że temperatura ogrzewania jest wyższa na początku rury niż na końcu. Dlatego bardziej ogrzewana część jest instalowana w pobliżu źródeł zimna, czyli drzwi wejściowych lub okien. Taki system jest zwykle instalowany w małych i średnich pomieszczeniach.

Prace montażowe

z ogrzewania wody konieczne jest sporządzenie szczegółowego planu podłączenia systemu, a także obliczenie wymaganej ilości materiałów budowlanych. Powierzchnię należy również wypoziomować, aby nie dochodziło do zniekształceń, aby wyeliminować różne usterki i uszkodzenia. Jeśli planujesz zainstalować autonomiczny kocioł, wówczas jego lokalizacja powinna być jak najbliżej ogrzewanego pomieszczenia, aby zmniejszyć straty ciepła i łatwość konserwacji. Szafka na kolektory jest instalowana bezpośrednio w pomieszczeniu i jest przymocowana do ściany lub ukryta za różnymi elementami wystroju. Wygodne jest umieszczenie kolektora i kotła w piwnicy, co pozwoli zaoszczędzić nie tylko przestrzeń życiową, ale także koszt wykończenia.

W pierwszym etapie zainstalowana jest szafa kolektorowa. Aby to zrobić, mniej więcej w środku pokoju, niszę w ścianie wydrążono zgodnie z wymaganymi wymiarami, a następnie osadzono w niej. Pierwszy, który przyniósł mu rurę z gorącą wodą, a następnie rurę powrotną. Przy wejściu i wyjściu umieścić obowiązkowy zawór, który umożliwia odcięcie dopływu wody i wykonanie napraw lub konserwacji systemu.

Ponadto nie byłoby zbyteczne instalowanie manometrów, które mogłyby natychmiast sygnalizować zatykanie rur i awaryjny wzrost ciśnienia. Za zaworami i miernikami znajduje się kolektor na wymaganej liczbie wejść i wyjść, z których każdy dostarcza zawory regulacyjne. Jeśli jest więcej kranów niż jest to wymagane, zakłada się na nie wtyczki. W kolektorze wylotowym konieczne jest zainstalowanie kurka, aby spuścić wodę i automatyczny odpowietrznik, który może uniemożliwić wietrzenie systemu. Planując zastosowanie centralnego lub samodzielnego kotła, należy zainstalować odpowiednie odgałęzienia na wlocie i wylocie.

Układanie rur grzewczych powinno odbywać się na równych i czystych podłogach z zainstalowaną hydroizolacją i izolacją termiczną. Na obwodzie pomieszczenia wzdłuż ścian nakłada się taśmę tłumiącą o szerokości 15 cm, co zapobiega zapadaniu się jastrychu podczas rozszerzania termicznego. Następnie, w zależności od materiału podłogi i wybranego rodzaju instalacji, układane są rury. Aby niezawodność rury jest ustalona za pomocą drutu, specjalnych plastikowych klipsów lub zacisków. Konieczne jest jednak nie dokręcanie, ale pozostawienie niewielkiej szczeliny, która ma uwzględniać rozszerzalność cieplną rur. Podczas układania należy przestrzegać następujących dopuszczalnych odległości:

• Odległość od ściany powinna wynosić 7 cm, aby promieniowanie cieplne było bardziej efektywne.
• Odległość między rurami wynosi około 30 cm, z wyjątkiem miejsc o zwiększonej absorpcji ciepła (okna i drzwi).
• Maksymalna długość rur nie powinna przekraczać 60 m, ponieważ w przeciwnym razie nastąpi nierównomierne ogrzewanie pomieszczenia.

Ciepłe podłogi wodne osiągają maksymalną wydajność, gdy nie używa się jednego kanału do cyrkulacji, ale jak najwięcej, aby utworzyć obwody cyrkulacji. Każdy z obwodów z jednym końcem przymocowanym do kolektora wlotowego, a drugi - z wyjściem.

Po zainstalowaniu wszystkich rur, testy przeprowadza się przy ciśnieniu powyżej normy roboczej na 1 atm. Pozwoli to wykryć złej jakości połączenia i wycieki, a także określić stopień nagrzania pomieszczenia. Jeśli uzyska się niezbędne parametry techniczne systemu, wówczas należy wykonać podłogę zewnętrzną. W zależności od zastosowanych metod układania i materiału podstawowego wykonują one krawat, układając laminat lub inne podłogi.

Wykonanie ciepłej podłogi jest dość trudne, ponieważ konieczne jest przeprowadzenie obliczeń wymaganej mocy grzewczej, sporządzenie planu rozmieszczenia narzędzi, a także prawidłowe wykonanie wszystkich prac instalacyjnych. Powstały system grzewczy będzie mógł racjonalnie wykorzystywać energię cieplną i równomiernie rozprowadzać ją w całej przestrzeni pomieszczenia.

Wideo

Ten film pokazuje instalację podłogi podgrzewanej wodą:
