Jak wykonać podłogę na podczerwień samodzielnie

Każdy z nas chce, aby mieszkanie lub dom były ciepłe i przytulne. Można to osiągnąć za pomocą centralnego ogrzewania lub w inny sposób - zainstaluj w swoim mieszkaniu fasadowe ogrzewanie podłogowe.

Systemy ciepłej podłogi nie są już uważane za nowość, a do niedawna dwa najpopularniejsze typy takich systemów.

1. Podłoga elektryczna. Korzystając z tej opcji pod przewodem pokrywającym podłogę, należy dopasować kabel grzejny.
2. Podłoga wodna. Tutaj chłodziwo to woda, która krąży przez rury ułożone wcześniej pod podstawą.

Obie opcje są dobre na swój sposób, ale stosunkowo trudna instalacja sprawia, że ​​takie systemy nie są do przyjęcia dla samo- instalacji. W przeciwieństwie do tego izolacja cieplna na podczerwień jest prostsza w instalacji, a promieniowanie podczerwone, gdy jest używane, lepiej rozprowadza ciepło w pomieszczeniu.

Funkcjonalność na podczerwień

Jeśli narysujesz linię między elektryczną ciepłą podłogą a systemem podczerwieni, druga opcja ogrzewa pomieszczenie, nie ogrzewając powietrza. Zasada działania polega na generowaniu promieniowania cieplnego w widmie podczerwieni.

Zwróć uwagę! Takie systemy nie ogrzewają powietrza w pomieszczeniu, ale obiekty znajdujące się w nim.

Element konstrukcyjny ciepłej podłogi zawiera wielowarstwową strukturę, która składa się z następujących materiałów:

• stop miedzi lub srebra.
• skład węglowy lub grafitowo-węglowy.
• folie polipropylenowe.

Po włączeniu system generuje promienie podczerwone, które nie ogrzewają powietrza, ale obiekty w pomieszczeniu i cały pokój jest już rozgrzany. Podczas pracy powstaje sprzyjająca atmosfera, ponieważ tlen w pomieszczeniu nie jest spalany, a oddychanie będzie o wiele łatwiejsze, nawet przy stale włączonym systemie.

Zgodnie z metodami urządzenia takie systemy są podzielone na kilka typów.

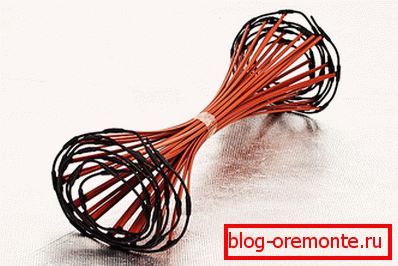

Rod

W rzeczywistości struktura tej opcji nie jest filmem. Z wyglądu przypomina drabinkę linową z podłużnymi i poprzecznymi elementami, gdzie podłużna część jest przewodzącą szyną, a poprzeczna jest prętami z włókna węglowego w osłonie ochronnej.

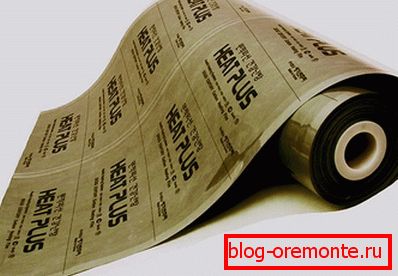

Solid Carbon Floor IR

W tym przykładzie wykonania układ jest przedstawiony jako ciągła tkanina węglowa, chroniona kilkoma warstwami specjalnej folii i filtra. Taki film jest bardzo prosto przycięty do dowolnej wielkości i charakteryzuje się największym bezpieczeństwem i wydajnością pracy.

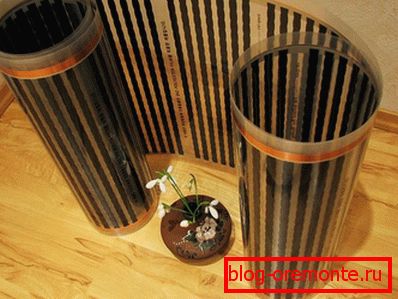

Pasiasta podłoga na podczerwień

W tym przykładzie wykonania system grzewczy jest rekrutowany z poszczególnych ciętych pasków, a jednocześnie można je ciąć tylko w specjalnych miejscach. Tutaj nie cały pasek, ale niektóre części zawierające mieszaninę grafitu lub węgla, działają jak ogrzewanie.

Zwróć uwagę! Podczas instalowania tej opcji eksperci zajmujący się ogrzewaniem nie zalecają umieszczania ciężkich mebli na rozgrzanej powierzchni, aby zapobiec uszkodzeniu taśm.

Jeśli mówimy o tym, która podłoga na podczerwień jest lepsza, druga opcja jest wygodniejsza do samodzielnego montażu, zarówno pod względem jakości ogrzewania, jak i prostoty pracy.

Jaki jest dobry system ciepłych podłóg na podczerwień

1. Przede wszystkim - niezawodność. Nawet jeśli jedna z sekcji listwy grzewczej zostanie uszkodzona, reszta nadal będzie działała dzięki równoległemu systemowi połączeń.
2. Łatwy system instalacyjny. Było to możliwe dzięki temu, że do jego instalacji nie jest konieczne wykonywanie skomplikowanych prac przygotowawczych.
3. Można go zainstalować pod dowolną powierzchnią, nawet przy małych nachyleniach.
4. Niski pobór mocy. Osiąga się to dzięki wysokiej przewodności cieplnej węgla.

Zwróć uwagę! Oprócz wszystkich zalet instalacji podłóg na podczerwień, istnieje jeszcze jeden pozytywny czynnik - łatwość demontażu z możliwością przeniesienia systemu w inne miejsce.

Mówi się, że instalacja takiego systemu nie wymaga specjalnych umiejętności, ale zanim zrobisz podłogę na podczerwień własnymi rękami, nadal powinieneś przeczytać wskazówki dotyczące jej instalacji.

Instrukcje instalacji

Pierwszym krokiem jest przygotowanie fundamentu.

Początkiem wszystkich prac będzie czyszczenie powierzchni i przygotowanie do instalacji. Dopasuj wszystkie różnice (dopuszczalne minimum - 3 mm), wyczyść i osusz podłogę.

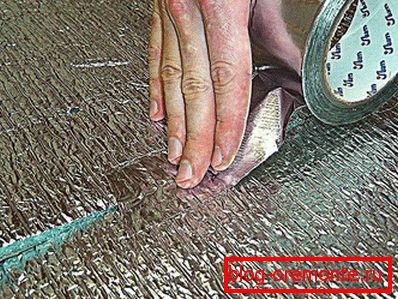

Układanie ciepła i uszczelnianie

Jest to konieczne, aby chronić system przed wilgocią, która może tworzyć się, gdy temperatura spada. Izolacja cieplna zminimalizuje straty ciepła. Po prostu - nie pozwoli mu zejść i zmaksymalizuje wymianę ciepła we właściwym kierunku.

Zwróć uwagę! Jeśli używasz płytek jako powłoki nawierzchniowej, lepiej jest użyć korek techniczny do uszczelniania. Pod innymi pokryciami podłogowymi można wybrać dowolne materiały, najważniejsze jest układanie ich z metalizowaną stroną do góry, dobór stawów za pomocą taśmy.

Gdzie zlokalizować termostat

Termostatом называется датчик включения и регулировки работы системы. Расположить его нужно непосредственно перед началом укладки греющей плёнки. Специалисты рекомендуют устанавливать его не выше 15 см уровня полового покрытия.

Zrób mapę lokalizacji filmu

Jest to konieczne, aby zminimalizować ryzyko uszkodzenia. Wszakże, jak zaznaczono powyżej, system nie może być umieszczony pod objętością i ciężkimi przedmiotami. Dlatego należy pamiętać o tym fakcie i przed ułożeniem podłogi na podczerwień oznaczyć miejsca przyszłej lokalizacji mebli, tak aby nie kłaść filmu w tym miejscu.

Zwróć uwagę! Jeśli planujesz zainstalować podłogę izolowaną termicznie na podczerwień jako główny sposób ogrzewania pomieszczenia, to pamiętaj, że w tym przypadku nie powinna ona zajmować mniej niż 70% powierzchni podłogi. W przypadku ogrzewania dodatkowego należy użyć co najmniej 40% powierzchni podłogi.

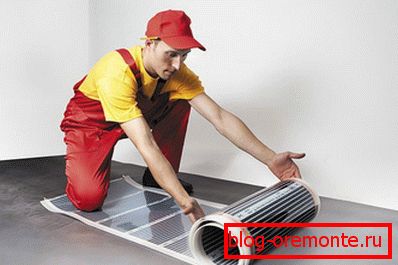

Układanie filmu

• Konieczne jest ułożenie folii grzewczej tak, aby strona miedziana styków była skierowana w dół w kierunku położenia termostatu.
• Ostrożnie połącz styki (mocowanie) z miedzianym paskiem i podłącz je do przewodów.
• Wszystkie połączenia i nacięcia są starannie izolowane specjalnym mastyksem.
• Aby zapobiec zamykaniu zacisków kontaktowych, układanie taśm grzejnych powinno odbywać się w odległości 0,5 cm od siebie.

Zwróć uwagę! Podczas znakowania i cięcia pasków należy pamiętać, że maksymalna długość jednego paska nie powinna przekraczać 8 metrów.

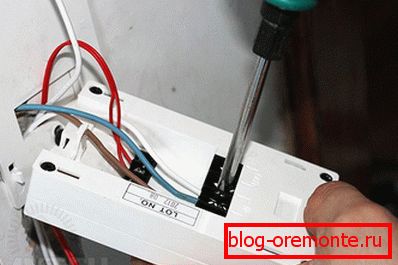

Połączenie systemowe

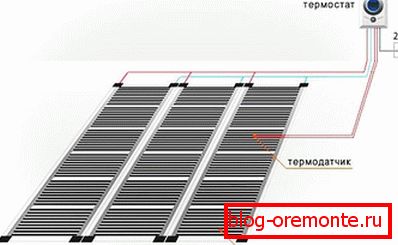

Po ułożeniu elementów grzejnych cały system jest połączony z jednym łańcuchem. Po pierwsze, połączenia czujników termicznych są połączone z dolną częścią folii grzewczej i izolowane jakościowo.

Po podłączeniu wszystkich zamontowanych styków termostatu. Eksperci zalecają zamontowanie go na stałe, ale można użyć połączenia w postaci zwykłego gniazdka.

Testowanie systemu

Przed wykończeniem podłogi sprawdź podłogę na podczerwień, aby uzyskać jak najlepszą jakość.

• Wizualnie sprawdź powierzchnię pod kątem obecności pęknięć folii i niezawodności połączenia klipsów stykowych.
• Zmierz rezystancję pasków grzewczych (minimalna dopuszczalna wartość to 1 MΩ).
• Włącz system i przesuń go ręką. Film powinien rozgrzewać się równomiernie.

Jeśli wszystko poszło dobrze, przykryj powierzchnię plastikową folią i przejdź do wykończenia.

Każdy, kto ma podstawowe umiejętności komunikowania się z instrumentem, będzie mógł samodzielnie zamontować izolowaną termicznie podłogę na podczerwień. Po przestudiowaniu instrukcji i skorzystaniu z naszej porady, z łatwością wykonasz taką pracę samodzielnie. A jeśli masz już doświadczenie w samodzielnej instalacji podłóg IR, możesz podzielić się nimi z naszymi czytelnikami.
