Jak wyregulować podłogi ciepłej wody

W wielu nowych domach wodne ogrzewanie podłogowe jest coraz częściej wykorzystywane jako główne ogrzewanie. Ale w niektórych przypadkach ogrzewanie podłogowe jest dodatkiem do głównego grzejnika. Temperatura płynu chłodzącego w układzie chłodnicy wynosi zwykle do 70 ° do. W przypadku ciepłej podłogi temperatura powinna wynosić 35-55 ° do (z tego powodu ciepłą podłogę nazywa się systemem niskotemperaturowym). Biorąc to pod uwagę, ważne jest, aby wiedzieć, jak regulować ciepłe podłogi wodne, ponieważ spadek temperatury jest znaczny.

Nośnik ciepła dostarczany do grzejników jest bardzo gorący dla ciepłej podłogi. dohociaż istnieje jedna konwencja, w której jest to możliwe. Powierzchnia podgrzewanej podłogi zwiększa się odpowiednio kilkakrotnie, znacznie zwiększając koszt jej instalacji i zakupu materiału. Dlatego najlepszą opcją jest indywidualne sterowanie i regulacja temperatury płynu chłodzącego dla systemu ciepłej wody. W tym artykule omówimy z Państwem kilka takich metod.

Pokój o dużej i małej powierzchni

Gdy obszar ogrzewania jest zbyt duży, należy zainstalować zawory mieszające. Ich instalacja odbywa się bezpośrednio w kotłowni. W ten sposób podgrzany czynnik chłodzący, na przykład do 65 ° C, jest doprowadzany do chłodnicy i jednocześnie do zaworu trójdrożnego. Przepływ płynu chłodzącego przez zawór mieszający osiąga wymaganą temperaturę dla ogrzewania podłogowego.

Zwróć uwagę! Jeżeli temperatura chłodziwa dla grzejników przekracza znak 75 ° C, wówczas temperaturę obniża się metodą dwuetapową. Zawory czterodrożne i trójdrogowe są używane jednocześnie. Są zainstalowane na boisku.

Podobnie jak w przypadku małych ogrzewanych pomieszczeń, można dodatkowo użyć modułu regulacji Unibox. Dzięki niemu można wyregulować temperaturę chłodziwa do wcześniej określonej temperatury. Moduł Unibox ma następującą konfigurację:

• Skrzynka montażowa.
• Zawór termostatyczny, który jest wyposażony w zworkę obejściową.
• Zawór odpowietrzający (przeznaczony do odpowietrzania).
• Termostat.
• Sprzęgła.

Energia elektryczna nie jest potrzebna do działania takiego modułu. Jest zainstalowany na ścianie w ogrzewanym pomieszczeniu. Istnieje kilka rodzajów modułów:

1. Reguluj temperaturę płynu chłodzącego.
2. Reguluj temperaturę w pomieszczeniu.
3. Regulować w tym samym czasie temperaturę chłodziwa / pomieszczenia.

Czynności te są możliwe dzięki zintegrowanemu zaworowi termostatycznemu.

Prosta metoda regulacji temperatury

Jednym z najprostszych sposobów regulacji temperatury jest instalacja rur ogrzewania podłogowego o temperaturach roboczych do 95 °. W tym celu zainstalowana jest pompa i zawór zwrotny dla przepływu. Zainstalowano również termostat faktury na odwrotnym kolektorze ciepłej podłogi. Tak więc nośnik ciepła, który ma temperaturę 80 ° C, zostanie doprowadzony do ogrzewanej podłogi. Temperatura spada ze względu na ochłodzony strumień powrotny. Jeśli temperatura w przewodzie powrotnym wzrośnie, termostat wyśle ​​sygnał i pompa wyłączy się, a zatem dopływ gorącej wody zatrzyma się. System jest w trybie gotowości do czasu ponownego ochłodzenia powrotu. Ciepłe podłogi oddające ciepło chłodzą chłodziwo. Następnie pompa uruchamia się ponownie i płynie nowa porcja gorącego płynu chłodzącego.

Zwróć uwagę! Этот метод регулировки температуры теплоносителя в водяной системе считается самым дешевым и в то же время надежным вариантом.

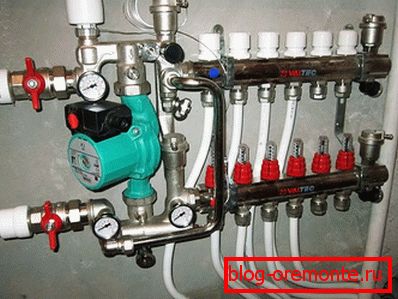

Zastosowanie modułu mieszającego

Inną metodą regulacji ciepłej wody jest zainstalowanie modułu mieszającego. Ma taki kompletny zestaw:

• Zawór trójdrożny.
• Obejście.
• Pompa
• Termometr.
• Maksymalny przełącznik temperatury.
• Głowica termostatyczna.

Zwróć uwagę! Mimo że sprzęt ten jest w sumie bardzo drogi, jego wydajność w pełni się za to opłaca. Ten kompletny zestaw całkowicie odpowiada próbce europejskiej. System grzejników jest obsługiwany t 65 °do, a na izolowanych termicznie podłogach pojawia się nośnik ciepła o zadanej temperaturze.

W naszym kraju w większości przypadków regulacja temperatury odbywa się za pośrednictwem kotła, co powoduje pewne niedogodności, mianowicie pojawia się "chaos" temperatury. Bardzo trudno jest uzyskać średnią wartość dla grzejników i ciepłej wody. Dlatego zastosowanie modułu mieszającego jest ważnym i skutecznym sposobem regulacji temperatury.

Dlatego w tym artykule omówiliśmy z Wami metodę regulacji temperatury płynu chłodzącego w systemie ogrzewania podłogowego. Jeśli korzystasz już z jednej z wymienionych metod, napisz swoje spostrzeżenia. Być może zauważysz wady lub zalety konkretnej metody.

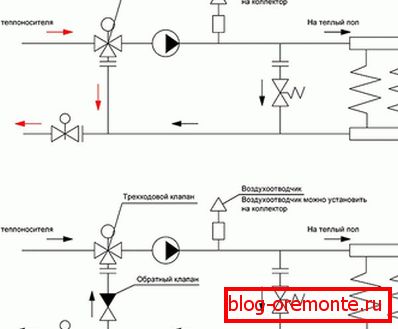

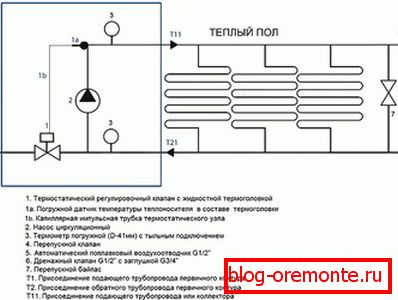

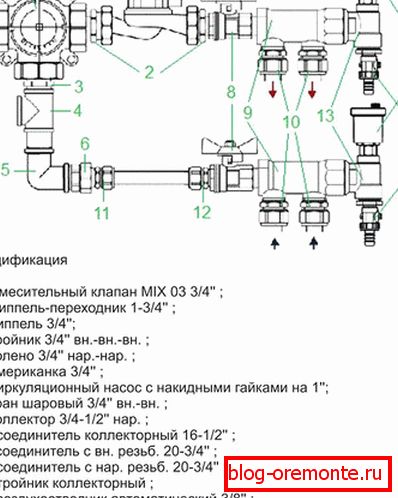

Schematy

Wideo

Z wideo dowiesz się o prostej metodzie regulacji temperatury podgrzewanej podłogi:
