Kolektor dla podłogi izolowanej termicznie

Aby zainstalować podłogę wodną, ​​ważne jest, aby przestrzegać wszystkich szczegółów. Każdy obwód musi być wyposażony we wszystko, co konieczne. I jedną z ważnych części systemu podłogowego jest kolektor. Jeśli kupisz gotowy kolektor, jest to zdecydowanie najłatwiejsza opcja. Będziesz jednak musiał przygotować około 20 tysięcy rubli. Jeśli chcesz zaoszczędzić pieniądze, zbieraj kolekcjonera na ciepłą podłogę własnymi rękami. W tym artykule dowiesz się, jak to zrobić.

Jaki jest jego cel

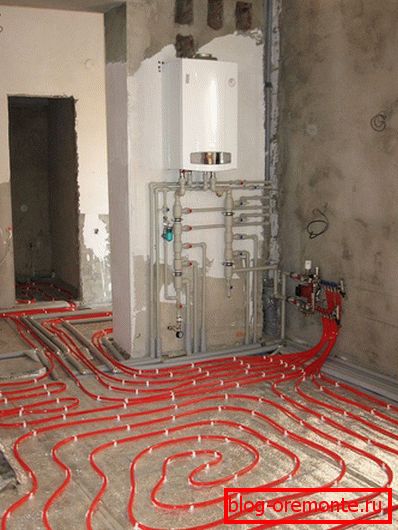

Kolektor pełni rolę mieszania i rozprowadzania ciepłej wody wzdłuż kilku równoległych obiegów grzewczych. Duży przekrój i niska prędkość przyczyniają się do efektywnego mieszania ciepłego i gorącego chłodziwa, stabilizując temperaturę.

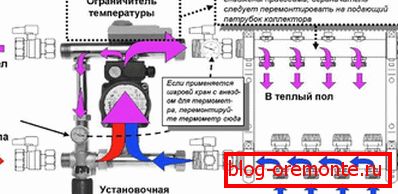

Schemat podłączenia jest bardzo prosty. Kiedy płyn chłodzący przechodzi przez obwód, wraca on do kolektora i miesza się z ciepłym chłodziwem. Aby regulować stosunek ciepłej i ciepłej wody, montowane są specjalne zawory. Montowany jest również czujnik ciśnienia i ciepła do precyzyjnej kontroli temperatury. Instalacja nie obejdzie się bez pompy obiegowej, co zwiększa ciśnienie w układzie.

W poniższym przykładzie można zrozumieć, w jakim celu należy zbudować kolektor do ogrzewania podłogowego:

Przykład: Kocioł jest zainstalowany w twoim domu. Od niego wykonano okablowanie grzejników. Wymagają one dostawy chłodziwa o temperaturze od 75 ° C do 95 ° C. Planujesz także zainstalować ciepłą podłogę. Dla niego płyn chłodzący powinien mieć temperaturę od 35 ° C do 55 ° C. Powierzchnia podłogi powinna mieć maksymalną temperaturę 30 ° C. W przeciwnym razie pokrycie podłogi zostanie uszkodzone. To właśnie w takiej sytuacji nie może obejść się bez kolekcjonera. Rzeczywiście, w konturze ciepłej podłogi, konieczne jest kierowanie chłodziwa o niższej temperaturze niż w akumulatorze. Ponadto, ze względu na większą długość rur w ciepłym polu, konieczne jest dodatkowe zwiększenie ciśnienia. W tym celu pompa jest zamontowana na kolektorze.

Elementy kolekcjonerskie

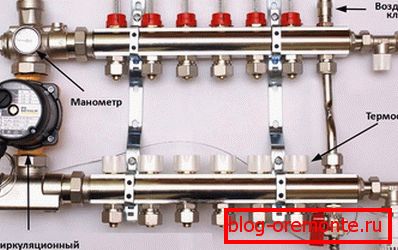

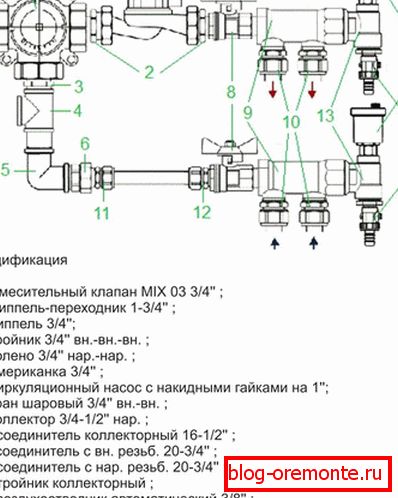

Konwencjonalny kolektor do ogrzewania podłogowego składa się z następujących ważnych elementów:

• Zawór trójdrogowy lub dwudrożny.
• Pompa krąży.
• Zawory odcinające i równoważące.
• Dwa kolektory.
• Głowica termiczna wyposażona w czujnik temperatury.
• Aby wyregulować manometr.
• Kanał powietrzny. Służy do eliminowania powietrza.

Kolektor zawiera również złączki, złączki, trójniki i inne elementy, które odgrywają ważną rolę.

Struktura zaworu dwukierunkowego i trójdrożnego

Zawór dwudrożny ma mniejszą pojemność. Z tego powodu przepływ chłodziwa odbywa się bez skoków i płynnie. Ta opcja jest idealna dla domu nie więcej niż 200 m².

Zwróć uwagę! Wcześniej czy później zawór może zawieść. Aby ułatwić wymianę, zaleca się zainstalowanie amerykańskiego.

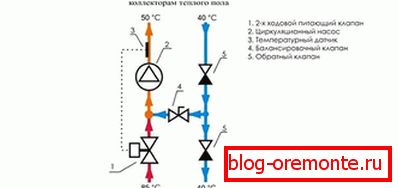

Tak więc zawór dwukierunkowy działa zgodnie z następującą zasadą:

• Głowica termiczna. Będzie kontrolować temperaturę płynu chłodzącego, który wchodzi w obwód.
• Po osiągnięciu wysokiej temperatury zawór otwiera się. Po tym gorąca woda nie płynie.
• Gdy woda się ochłodzi, otwiera się gorący strumień chłodziwa.
• Z wody powrotnej płynie w sposób ciągły. Gorący, przychodzi tylko wtedy, gdy jest to konieczne.

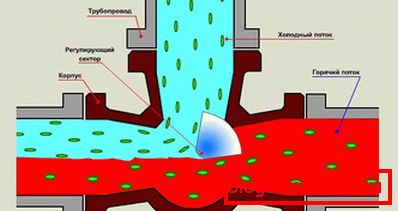

Jeśli chodzi o zawór trójdrożny, uznaje się go za uniwersalny. Z reguły jest używany w złożonych systemach. Jeśli masz zaplanowanych wiele pętli, najlepszym rozwiązaniem będzie zawór trójdrożny. Ma jednak wyraźną wadę, która jest ostrą fluktuacją temperatury. Gorący płyn chłodzący może być dostarczany do obwodu, jeżeli na termostacie są błędne dane. Zawór trójdrogowy ma dużą przepustowość.

Zwróć uwagę! Często serwonapędy są dodatkowo montowane w takim systemie. Są one kontrolowane przez czujniki temperatury powietrza lub czujniki pogodowe.

Zawór trójdrożny działa zgodnie z następującą zasadą:

• To urządzenie kontroluje jednocześnie przepływ wody z rury powrotnej i kotła przez obejście.
• Wewnątrz tego urządzenia miesza się ciepłą wodę z ciepłą.
• Wewnętrzna klapa jest prostopadła do rury powrotnej i rury zasilającej.
• Podczas regulacji można zmienić natężenie przepływu chłodziwa i poziom temperatury.

Instalacja czujnika pogodowego

Jeśli chcesz, aby temperatura była kontrolowana automatycznie, co reaguje na pogodę, zainstalowany jest dodatkowy czujnik pogody. Chociaż regulację można wykonać ręcznie, niezwykle trudno jest dostroić prawidłowy współczynnik podawania. Z tego powodu ten element jest montowany. Niektóre modele czujników pogodowych mają funkcję obniżania natężenia przepływu podczas Twojej nieobecności. Ale takie urządzenie będzie kosztować więcej.

Kolektor składa się również z innych ważnych elementów, takich jak zawór wydechowy, czujnik temperatury i inne elementy. Każdy z nich pełni ważną funkcję. Podczas montażu należy kierować się schematem.

Tak więc, dowiedzieliśmy się z Tobą, że każdy może zrobić kolekcjonera na ciepłą podłogę.

Wideo

Jak zbudować domowy mikser, patrz poniżej:
