Podłączenie elektrycznego ogrzewania podłogowego

W pogoni za wygodą, aranżacja podłogi ciepłym ogrzewaniem elektrycznym jest doskonałym rozwiązaniem. Jeżeli układanie elektrycznego ogrzewania podłogowego nie powinno powodować żadnych szczególnych trudności, sytuacja jest inna w przypadku połączenia. Ważne jest zrozumienie zasady podłączenia elektrycznego ogrzewania podłogowego. W tym artykule rozważymy przydatne wskazówki i zalecenia, które pomogą Ci wykonać całą pracę własnymi rękami.

Rodzaje podłóg elektrycznych

Instalacja i proces podłączenia ogrzewania podłogowego zależy od rodzaju systemu. Jako podstawa grzewcza można zastosować następujące elementy grzewcze:

• Pręty węglowe.
• Film grzewczy. Jest dwóch rodzajów: bimetaliczny i węglowy.
• Maty grzewcze.
• Kabel samoregulujący.
• Ogrzewanie dwużyłowe lub jednożyłowe.

Każda z tych opcji ma własny schemat połączeń. Niektóre z nich są wskazane przez producenta. Na przykład przy zakupie folii lub maty na opakowaniu wskazuje standardowy schemat podłączenia do energii elektrycznej. W związku z tym szczególne trudności w tym przypadku nie powinny się pojawić.

Zwróć uwagę! Aby uniknąć problemów po podłączeniu, należy przestrzegać podstawowych zasad i zaleceń dotyczących instalacji elektrycznych elementów grzejnych. Na przykład podłogę kablową należy ułożyć z odpowiednią podziałką.

Jest jedno urządzenie montowane niezależnie od rodzaju elementu grzejnego - jest to termostat. Dlatego na początek zastanowimy się, jak prawidłowo połączyć go z ciepłą podłogą elektryczną.

Podłączenie termostatu

Najpierw musisz zdecydować, gdzie zostanie zainstalowany termostat. To urządzenie pozwala dostosować temperaturę i utrzymać ją na pożądanym poziomie. Również poprzez termostat podłączony jest do całego obiegu grzewczego do elektryczności. Dlatego jeśli wybierzesz odpowiedni model termostatu, możesz zacząć go instalować.

Zwróć uwagę! Jeśli termostat ma wbudowany czujnik temperatury powietrza, wówczas jest montowany na wysokości 1,5 m od podłogi. To miejsce powinno być chronione przed bezpośrednim uderzeniem promieni słonecznych i przeciągów. W przeciwnym razie przekaże nieprawidłowe polecenia.

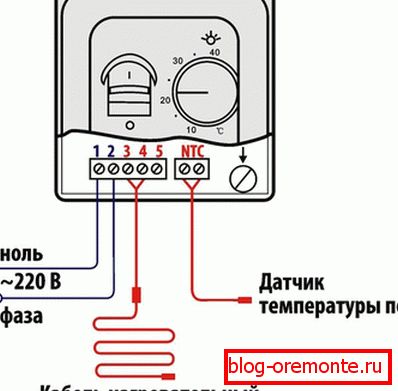

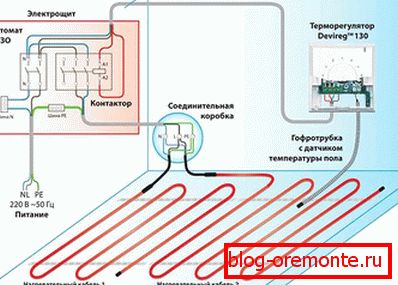

Przed połączeniem należy zdecydować, w jaki sposób zostanie przeprowadzony ten proces: bezpośrednio przez centralę (na stałe) lub przez gniazdo. Praktycznie każdy model termostatu ma obwód narysowany na obudowie. Jeśli się do tego przyłączysz, procedura połączenia zostanie uproszczona. Po zainstalowaniu termostatu do niego zostaje przyłożona faza, masa i zero. Aby przewody były niewidoczne dla ludzkiego oka, przebij rowki w ścianie. Umieść w nich dwie plastikowe rurki. Jednym z nich będzie kabel zasilający z ciepłej podłogi, a drugi przewód czujnika temperatury, umieszczony pod podłogą w pobliżu obwodu grzewczego. Następnie możesz przejść bezpośrednio do połączenia ogrzewanej podłogi. Rozważ cechy tego procesu dla kabli, wykładzin podłogowych i mat grzewczych.

Podłączamy podłogę kablową

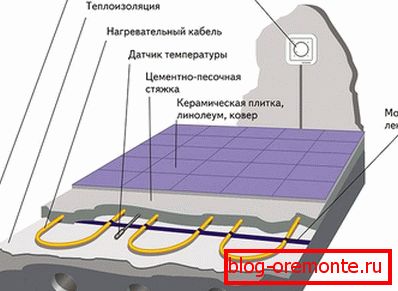

W przypadku montażu podłogi kablowej ważne jest, aby wykonać płaski krawat. Konieczne jest przymocowanie taśmy amortyzującej wzdłuż ściany. Na podłodze dopasuj izolację. Do pudła należy rozciągnąć przewód zasilający przed ułożeniem kabla na podłodze. W wyniku takich działań łącznik powinien znajdować się na konkretnej podstawie.

Zwróć uwagę! Jeśli pomieszczenie jest ogrzewane poniżej podłogi, kabel można ułożyć bezpośrednio na podłożu bez izolacji termicznej.

Ponadto połączenie i instalacja odbywa się zgodnie z tym schematem:

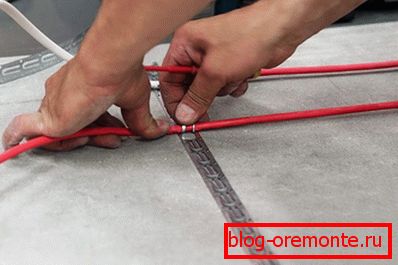

• Na podłodze roboczej przymocuj taśmę montażową, aby zamocować kabel. Dostępne łączniki pozwolą ci równomiernie rozprowadzić kabel po całym obszarze pomieszczenia.

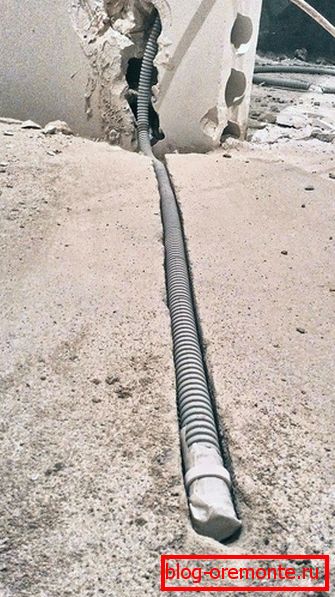

• Następnie można przystąpić do instalacji czujnika temperatury. Umieszczony jest w falistej rurce, ułożonej w stroboskopie.
• Przewód czujnika jest podłączony do termostatu. Sam czujnik znajduje się w pobliżu obwodu grzewczego.

Zwróć uwagę! Podczas instalacji podłogi kablowej przecięcie linii kablowej nie jest dozwolone.

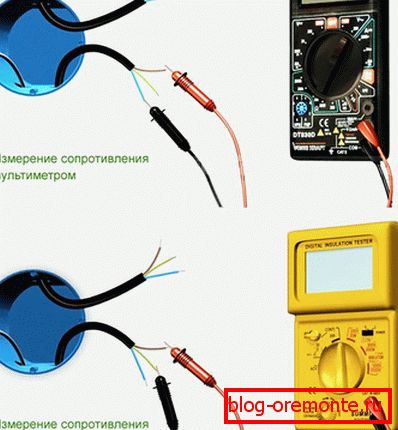

Po instalacji należy po prostu sprawdzić, czy system nie działa. Aby to zrobić, możesz skorzystać z testera i sprawdzić wskaźnik rezystancji w paszporcie. To kończy instalację i podłączenie podłogi kablowej. Pozostaje przygotować zaprawę cementowo-piaskową i wylać mały jastrych. Elementy grzejne można włączyć po całkowitym utwardzeniu stołu.

Zwróć uwagę! Jeśli nie masz doświadczenia w pracy z elektrycznością, to połączenie całego systemu z okablowaniem lepiej powierzyć profesjonalnemu elektrykowi.

Maty grzewcze. Правила подключения

Jeżeli jako element grzejny wybrano maty grzewcze, zasada połączenia prawie całkowicie odpowiada instalacji podłogi kablowej. Rozważamy tylko różnice w połączeniu. Na matie termicznej kabel ma określony odstęp między kablami, ponieważ jest zamocowany na specjalnej folii odpornej na ciepło. Dlatego musisz tylko zdecydować, jaki obszar chcesz ogrzać i ile mocy powinna mieć mata elektryczna.

Zwróć uwagę! Aby zainstalować czujnik, należy wykonać stroboskop w podłodze. Wynika to z faktu, że całkowita grubość całej konstrukcji osiągnie 15 mm.

Zdarzają się przypadki, gdy dostępny kabel w zestawie nie wystarcza do podłączenia do termostatu. Jak być w tym przypadku? Możliwe jest wycięcie części drutu z maty i zainstalowanie sprzęgła w złączce. Mata grzewcza na zasadzie działania jest bardzo podobna do ogrzewania kablowego. W odniesieniu do procesu instalacji, maty grzewcze są znacznie łatwiejsze i szybsze do układania. Jeśli pomieszczenie ma ograniczenie wysokości sufitu, wówczas ten projekt będzie doskonałym rozwiązaniem, ponieważ system nie pozwala na wylewanie jastrychu, a nie na układanie izolacji.

Montaż podłogi filmowej

Folia grzewcza ma największe zapotrzebowanie. Po zrozumieniu cech jego struktury, będziesz mógł połączyć podłogę filmową własnymi rękami. Elementy grzejne systemu są bimetaliczne i węglowe. Na krawędzi folii są miedziane przewodniki, przez które podłączane jest połączenie z siecią. Instalując podłogę foliową, należy zastosować folię, która będzie odbijać promieniowanie podczerwone, kierując ją do ogrzewanego pomieszczenia, w przeciwnym razie połączenie systemu nie będzie się różnić od instalacji mat grzewczych.

Jeśli chodzi o instalację czujnika temperatury, można go zainstalować podobnie w rurze z tworzywa sztucznego i przesłać do jastrychu lub pozostawić na powierzchni folii.

Zwróć uwagę! W przeciwieństwie do mat termicznych, folia może być całkowicie przycięta, ale tylko wzdłuż określonych linii, rozmieszczonych w odstępach do 30 cm.

Izolacja przewodzącego paska wykonywana jest tylko z jednej strony, druga pozostaje otwarta. Wynika to z faktu, że w tych miejscach kabel zasilający zostanie podłączony. Montaż samych arkuszy odbywa się równolegle. Między arkuszami są połączone specjalnym drutem. Cały system działa również poprzez termostat zamontowany na ścianie.

To wszystko główne cechy podłączenia elektrycznego ogrzewania podłogowego. Teraz już wiesz, jak podłączyć podgrzewaną podłogę elektryczną. Jeśli boisz się pracować z elektrycznością, lepiej zadzwoń do wykwalifikowanych specjalistów. Jeśli wykonałeś wszystkie te prace własnymi rękami, twoje doświadczenie będzie dla nas interesujące. Udostępnij go, pozostawiając komentarze na końcu artykułu.

Wideo

Z dostarczonego wideo dowiesz się o procesie instalacji mat grzewczych i ich połączeniu:
