Układanie samego elektrycznego ogrzewania podłogowego

Elektryczne ogrzewanie podłogowe może być stosowane jako ogrzewanie podstawowe lub dodatkowe. Jego instalacja jest odpowiedzialnym wydarzeniem, do którego należy podchodzić poważnie. W tym artykule omówimy główne wskazówki i zalecenia dotyczące jego instalacji. Będziesz mile zaskoczony, że układanie elektrycznego ogrzewania podłogowego można wykonać bez specjalnego wykształcenia i specjalnej wiedzy. Również w artykule przyjrzymy się procesowi układania ciepłej podłogi pod płytką, ponieważ w większości przypadków jest to ten materiał wykończeniowy, który jest kładziony na ogrzewanie elektryczne.

Jakie jest najlepsze ogrzewanie płytek??

Przede wszystkim należy zdecydować, jaki rodzaj elektrycznego ogrzewania podłogowego zostanie użyty. Dzisiaj jest kilka opcji. Na przykład można kupić gotowe zestawy sprzedawane w pudełkach. Kupując je, nie musisz dodatkowo zbierać przedmiotów do kompletu.

Zwróć uwagę! Ogrzewanie w podczerwieni jest bardzo popularne. Jednak w przypadku kombinacji z płytkami lepiej jest użyć specjalnych mat elektrycznych.

Gotowy zestaw takiej maty zawiera następujące elementy:

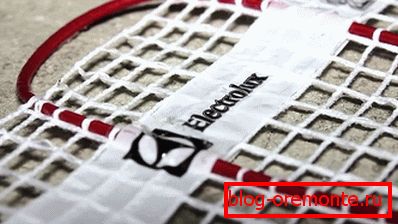

• Kabel grzejny, który jest układany na specjalnej kratce folii. Szerokość jednej maty wynosi 450 mm.
• Termostat - to urządzenie pozwoli Ci ustawić żądaną temperaturę podłogi, zainstalowane na ścianie.
• Podłączanie przewodów

W zależności od producenta wyposażenie może się nieznacznie różnić. Na przykład w niektórych zestawach można znaleźć falistą rurę lub dwustronną taśmę. Wybór zestawu zależy od powierzchni podgrzewanej podłogi. W takim przypadku należy wziąć pod uwagę moc produktu Może zaistnieć potrzeba zakupu kilku zestawów.

Zwróć uwagę! Kupując elektryczne ogrzewanie podłogowe, zaleca się natychmiastowe zakup folii folią / folią grzewczą. Materiał ten zmniejszy straty ciepła w jak największym stopniu, co wpłynie na oszczędność energii. Konieczne jest położyć grzałkę, aby strona była na wierzchu.

Przygotowanie podłogi

Aby cała praca była dobrze wykonana, ważne jest, aby dokładnie przygotować podłogę. Wszystkie meble i inne przedmioty, które będą kolidować z pracami instalacyjnymi, powinny zostać usunięte z lokalu. Podłoga musi być oczyszczona z ewentualnych zanieczyszczeń i różnych zanieczyszczeń. Dlatego warto go zamiatać lub odkurzać za pomocą odkurzacza budowlanego. Jeśli podłoga ma nieregularności, należy je usunąć. Jeśli nie można mechanicznie wyrównać nierówności, należy wylać jastrych na bazie cementowo-piaskowej. Przed następnym etapem powinno zająć co najmniej dwa tygodnie. W tym czasie wylewka uzyska niezbędną twardość.

Zwróć uwagę! Nie zaniedbuj wyrównania podłogi pod matami elektrycznymi. Jeśli tak się nie stanie, kabel grzejny może się wygiąć i przebić. Docelowo prace naprawcze będą same czerpać dodatkowe fundusze i czas.

Przygotowanie zestawu do instalacji

Zastosowany kabel w matach elektrycznych może być dwużyłowy i jednordzeniowy. Pierwsza opcja jest droższa, ale bezpieczniejsza. Które z nich jest lepsze, trudno powiedzieć. W większości przypadków jakość produkcji odgrywa rolę. Możesz kupić dwurdzeniowy kabel, ale z powodu złej jakości produkcji szybko zawiedzie. Z reguły maty elektryczne produkcji niemieckiej i szwedzkiej są doceniane.

Wstępnie określić lokalizację instalacji termostatu.

Zwróć uwagę! Jeśli okablowanie w domu jest słabe, możesz wydać osobną linię, aby podłączyć ogrzewanie elektryczne. Do tego przewód jest podawany bezpośrednio do rozdzielnicy.

Podłogi izolacyjne

Jak wspomniano powyżej, penofol może służyć jako doskonały środek do tworzenia izolacji termicznej. Produkt pokryty jest folią o grubości 14 mikronów. Istnieje również warstwa samoprzylepna. Istnieje wiele pozytywnych zalet tego materiału, w tym:

• Niska waga.
• Mała grubość materiału.
• Współczynnik przewodzenia ciepła 0,049 W / mK.

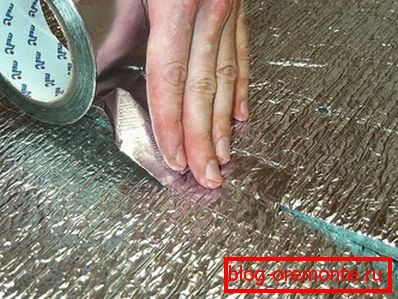

Jego podłoga nie sprawi ci większych kłopotów. Penofol na sprzedaż w rolkach. Dlatego należy go przetoczyć na cały obszar przyszłej podłogi elektrycznej. Każde złącze należy skleić specjalną taśmą.

Montaż elementów grzewczych

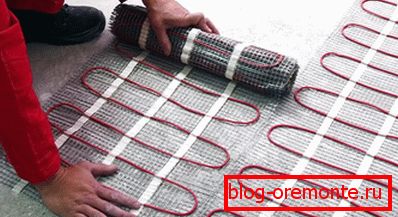

Maty elektryczne układane są za pomocą specjalnej taśmy montażowej przymocowanej do podłogi. Jest równomiernie rozłożony kabel grzejny. Wygoda instalacji polega na tym, że nie trzeba wkładać każdej pętli kabla do pożądanego stopnia. Kabel jest już przymocowany do taśmy montażowej. Powinieneś po prostu rozwinąć rolkę na izolacji.

Zwróć uwagę! Jeśli kupiłeś elektryczną podłogę kablową, nie na matach, powinieneś dodatkowo kupić listwę montażową. Jest on mocowany do podłogi, a układanie kabli odbywa się w odstępach do 250 mm.

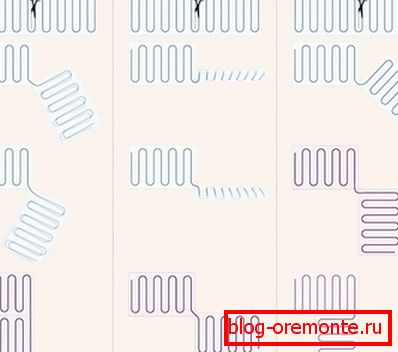

W niektórych miejscach trzeba będzie zainstalować matę grzewczą. Aby to zrobić, siatkę można przyciąć w wybranym kierunku. Jeśli kupiłeś gotowy zestaw, nie będziesz musiał podejmować żadnych dodatkowych kroków, aby zainstalować czujnik termiczny. Jeśli posiadasz kombinowany system ogrzewania, ważne jest, aby wziąć pod uwagę jego położenie, aby w przypadku awarii można go było łatwo wymienić bez podnoszenia stołu.

Że czujnik temperatury można łatwo zmienić, należy umieścić w falistej rurce. Dzięki niej możesz z łatwością zdemontować uszkodzony czujnik termiczny i zwrócić już nowy przedmiot pracy do rury falistej.

Instalowanie termostatu

Termostat jest zamontowany w dogodnym miejscu na ścianie. Aby uzyskać bardziej estetyczny wygląd, prowadzący do niego drut najlepiej ukryć w ścianie. Aby to zrobić, musisz zrobić stroboskop. Zalecane jest również zainstalowanie termostatu, który jest podobnie ukryty w ścianie. Proces instalacji jest bardzo prosty. Podłączyć przewody z obiegu grzewczego do termostatu z jednej strony, a z drugiej strony przewody z termostatu do sieci elektrycznej.

Zwróć uwagę! Chociaż zaleca się prowadzenie oddzielnej linii zasilania z panelu, w praktyce może to nie zawsze być możliwe. Dlatego najważniejsze jest prawidłowe obliczenie mocy kabla.

Kabel jest obliczany zgodnie z następującą zasadą:

• Miedziana sekcja kabla o przekroju kwadratowym 1,5 ma maksymalny prąd 19 A i moc 4 kW.
• Kabel miedziany o przekroju 2,5 kwadratu ma zakres prądu roboczego do 27 A i moc 5,5 kW.

Zwróć uwagę! Jeśli zajmiesz powierzchnię podłogi do 20 m²wtedy wystarczy mieć miedziany kabel o przekroju 1.5 kwadratowym. To dlatego, że średnio 1 m² elektryczna podłoga zużywa 150 watów.

Inspekcja i uruchomienie

Natychmiast przed wylaniem jastrychu przetestuj zmontowany system. Można więc przekonać się o jego użyteczności i niezawodności. W tej pracy błąd może mieć fatalne konsekwencje. Dlatego ważne jest, aby przeprowadzać dokładne obliczenia i obliczenia, nie zapominając o pracach instalacyjnych.

Aby sprawdzić działanie systemu ogrzewania, należy go zasilać prądem. Ponadto, za pomocą specjalnego testera, sprawdzany jest opór, który jest weryfikowany za pomocą danych w paszporcie od producenta. Jeśli po sprawdzeniu okaże się, że system działa prawidłowo, można wylać łącznik o grubości do 50 mm. Na ostatnim etapie kładzie się dachówkę.

Montaż płytek

Nie ma specjalnych różnic w układaniu płytek na ciepłej podłodze i jej zwykłym odpowiedniku. Jedyne, co musisz zrobić, to kupić specjalny klej do płytek, dostosowany do wysokich temperatur. Istnieje technologia układania płytek bezpośrednio na matach elektrycznych. W takim przypadku praca musi być wykonana ostrożnie. Nanieść klej na maty za pomocą pacy zębatej. Klej musi całkowicie wypełnić wszystkie puste przestrzenie. Grubość kleju musi wynosić co najmniej 5 mm od elementów grzejnych.

Gdy płytka jest całkowicie zainstalowana na podłodze, klej powinien całkowicie wyschnąć. Podczas procesu suszenia maty grzewcze nie mogą zostać włączone. Jeśli się spieszysz, wtedy wyschnie jastrych lub klej do płytek. W rezultacie mogą powstać pęknięcia, które mogą uszkodzić kabel grzejny.

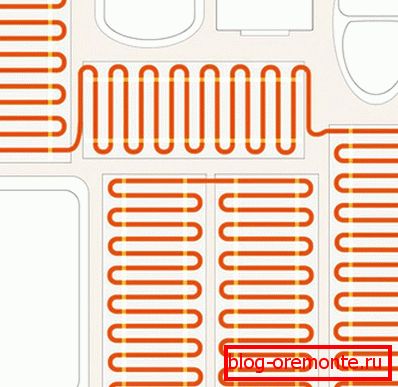

Zwróć uwagę! Uważaj, że nie zaleca się układania pod meblami elektrycznie izolowanej podłogi. Dlatego przed ułożeniem kabel powinien narysować szkic przyszłego rozmieszczenia mebli lub elementów hydraulicznych, jeżeli jest to łazienka.

Dlatego w tym artykule przyjrzeliśmy się, jak przeprowadzić instalację elektrycznego ogrzewania podłogowego własnymi rękami. Przy przestrzeganiu technologii i zaleceń ekspertów nawet początkujący mogą sobie z tym poradzić. Jeśli nie masz pewności co do swoich umiejętności, możesz dodatkowo uzyskać poradę lub nawet powierzyć pracę specjalistom. Czy już zainstalowałeś podłogę elektryczną pod płytką? Następnie napisz swoje obserwacje. Jakie trudności napotkałeś w procesie pracy i jakie rozwiązania znalazłeś.

Wideo

Możesz dowiedzieć się, jak zrobić elektryczne ogrzewanie podłogowe w wideo:

Zdjęcie

Na poniższych zdjęciach można zobaczyć niektóre cechy układania elektrycznego ogrzewania podłogowego:
