Ciepła podłoga elektryczna pod samym laminatem

Jednym z czynników komfortowego mieszkania w mieszkaniu jest temperatura w pokojach. Ciepła podłoga elektryczna pod laminatem służy jako skuteczne źródło dodatkowego ogrzewania pomieszczenia. Może być montowany w domach i mieszkaniach, pod różnymi rodzajami powłok wykończeniowych, w tym z laminatem. Wcześniej taka kombinacja nie była dostępna ze względu na niskie przewodnictwo cieplne materiału i negatywny wpływ na proces ogrzewania. Nowoczesne modele paneli laminowanych, wyprodukowanych z etykietą "Warm Wasser" doskonale łączą się z elektrycznymi elementami grzewczymi, w szczególności folią, emitującą fale podczerwone.

Rodzaje podłóg elektrycznych:

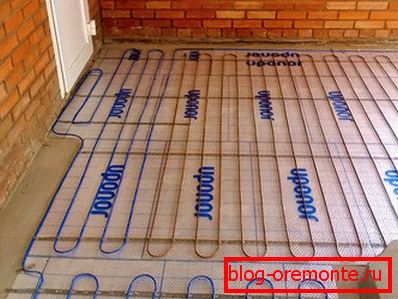

1. Kabel grzejny jest drutem o wysokiej rezystancji. Wyposażone w wąż i wypełnione warstwą jastrychu betonowego. Jest to opcja budżetowa, a wykonanie takiej ciepłej elektrycznej podłogi pod laminatem własnymi rękami jest dość proste. Wadą tego rozwiązania jest powolne ogrzewanie, które wymaga czasu, aby podnieść temperaturę jastrychu i podłoża pod laminatem.
2. Maty grzewcze to konstrukcja wykonana z kabla przymocowanego do tkaniny z włókna szklanego, dzięki czemu układanie odbywa się szybko.
3. Folia na podczerwień - ten model jest optymalny do zastosowania pod laminatem, pasek o grubości 3 mm nie ukrywa wysokości, jest łatwy do podłączenia.

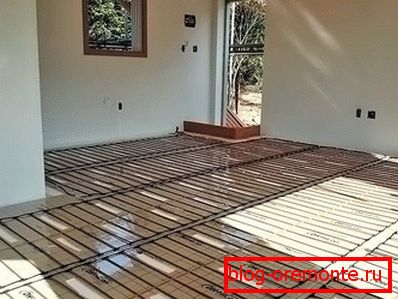

Układ układu

Konieczne jest narysowanie schematu układania ogrzewanej podłogi. W miejscach umieszczenia solidnych mebli elementy grzejne nie są instalowane.

Zwróć uwagę! Podczas instalowania chłodziwa konieczne jest cofnięcie się co najmniej 10 cm od rur i grzejników w pomieszczeniu. Ma to na celu uniknięcie przegrzania i awarii poszczególnych sekcji systemu.

Uwzględniane są także wcięcia ze ścian, które mają od 5 do 10 cm, zgodnie z gotowym planem obliczana jest powierzchnia, na której będzie układana podłoga elektryczna.

Montaż mat grzewczych

Proces instalacji mat grzewczych obejmuje następujące kroki:

1. W wybranym miejscu w ścianie na wysokości 30 cm wykonywany jest otwór termostatu, a w jastrychu wycinany jest rowek drutu.
2. Powierzchnia podstawy jest dokładnie oczyszczona przed ułożeniem podłogi elektrycznej.
3. Powierzchnia jest zagruntowana w celu poprawy przyczepności za pomocą kleju.
4. Należy zwrócić uwagę na położenie mebli lub kanalizacji, a także wykonać wgniecenia ze ścian.

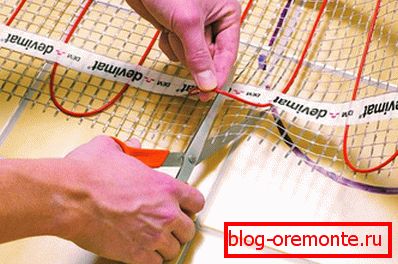

5. Maty z kablem są cięte na wymaganą długość, podczas gdy sam kabel nie może się ciąć. Ważne jest unikanie zachodzenia na siebie cewek kablowych.
6. Instalując czujnik temperatury, umieść go w równej odległości od elementów grzejnych.
7. Końce montażowe drutu są prowadzone przez rowek do miejsca instalacji termostatu.
8. Czujnik temperatury jest umieszczony w falistej rurce, koniec jest zamknięty zaślepką, a drugi jest doprowadzany do termostatu. Rurka pasuje do rowka montażowego i jest rozmazana roztworem glazury. Końce przewodów są połączone z urządzeniem.
9. Aby sprawdzić poprawność instalacji, system włącza się na minutę, w ten sposób kontroluje się termostat i maty.
10. Jastrych jest wykonany z rozwiązania do układania płytek, jego wysokość wynosi 1 cm.
11. Po wyschnięciu bazy sprawdza się podłogę elektryczną. Po rozłączeniu i schłodzeniu podłoże jest układane, a laminat jest instalowany na nim.

Układanie kabli elektrycznych

Przed wykonaniem elektrycznego ogrzewania podłogowego należy wykonać przygotowanie podstawy. Polega na wyrównaniu i oczyszczeniu powierzchni. Następnie wykonuje się uszczelnianie, nakłada się na ściany.

Na obwodzie przyklejono taśmę samoprzylepną. Ocieplenie podstawy wykonuje się za pomocą materiału osłaniającego, takiego jak penofol. Warstwa izolacji termicznej zapobiegnie przenikaniu temperatury do betonu stropu.

Zwróć uwagę! W razie potrzeby jako izolację przyjmuje się warstwę wełny mineralnej lub styropianu do 10 cm, na wierzchu izolacji kładzie się siatkę wzmacniającą.

Aby przymocować kabel, konieczne jest zamocowanie metalowej taśmy montażowej, na której można ułożyć cewki z dowolnym krokiem, uzyskując niezbędną moc grzewczą. Bez uruchamiania instalacji, rezystancja drutu jest sprawdzana i porównywana ze wskaźnikami paszportowymi. Układanie odbywa się zgodnie ze schematem, wcięty 5 cm od ścian i 10 cm od rur grzewczych. Minimalna średnica cewki gięcia - 5 cm, przewody nie powinny stykać się ze sobą.

W dogodnym miejscu na wysokości 30 cm wykonany jest otwór na skrzynkę instalacyjną termostatu, a rowek wnika w ścianę i podłogę w celu ułożenia przewodów i rury falistej, do której wkładany jest czujnik temperatury. Rurka jest przymocowana w tej samej odległości od cewek kablowych. Jego koniec z czujnikiem jest bezpiecznie zamknięty z wtyczką przed dostaniem się do roztworu.

Zaprawę cementowo-piaskową układa się ostrożnie na gotowym systemie i rozprowadza na podłożu.

Zwróć uwagę! Jastrych jest dobrze zagęszczony, dzięki czemu nie powstają puste przestrzenie, które pogarszają przenoszenie ciepła. Warstwa roztworu osiąga 5-8 cm.

W skrzynce instalacyjnej montowane są trzy grupy przewodów - styk z podłogi elektrycznej, czujnik temperatury i napięcie zasilające z sieci. Przed zainstalowaniem termostatu sprawdzana jest rezystancja przewodów i przy zadowalającym wyniku przewody są podłączone do urządzenia zgodnie z istniejącym obwodem. Układanie laminatu może nastąpić po całkowitym wyschnięciu jastrychu.

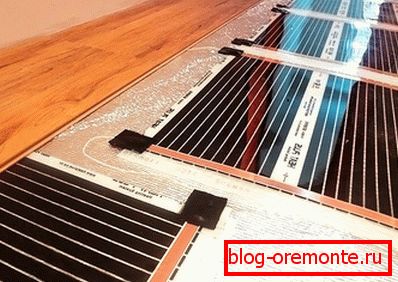

Ciepła podłoga na podczerwień

Montaż podłogi z folii nie wymaga dodatkowej pracy. Wystarczy położyć listwy grzejne na powłoce izolacyjnej, przykleić taśmę klejącą do podstawy, połączyć je za pomocą łączników i przewodów i podłączyć do termostatu.

Zwróć uwagę! Aby odizolować miejsca nacięć i połączyć styki w zestawie, dołączona jest izolacja bitumiczna.

Przed ułożeniem laminowanej podłogi na podczerwień pokryta grubą folią z tworzywa sztucznego.
