Arbor z metalu własnymi rękami

Metalowa altana to trwały i niezawodny projekt, który pod warunkiem właściwego aranżacji, projektowania i planowania będzie doskonałym uzupełnieniem daczy. Obecnie opracowano wiele rodzajów i kształtów metalowych konstrukcji altanowych. Dlatego znalezienie odpowiedniej opcji nie będzie dla Ciebie problematyczne. Chociaż rynek oferuje gotowe projekty altan, pamiętaj, że zrobienie metalowej altanki własnymi rękami nie tylko uratuje twój rodzinny budżet, ale także pozwoli cieszyć się owocami twoich rąk. Sugerujemy zapoznanie się z przewodnikiem po budowie altanki.

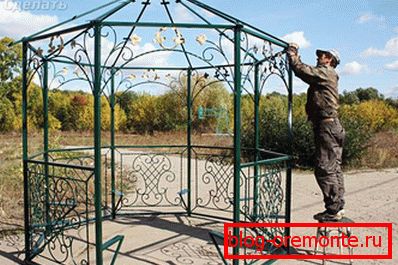

Rodzaje i metody montażu

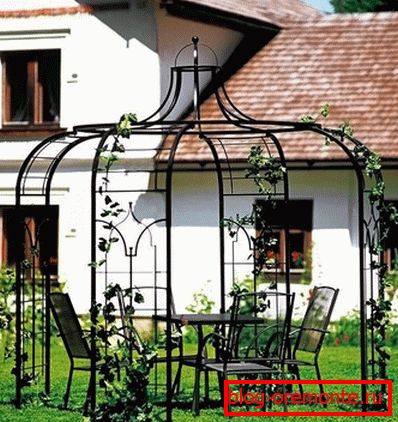

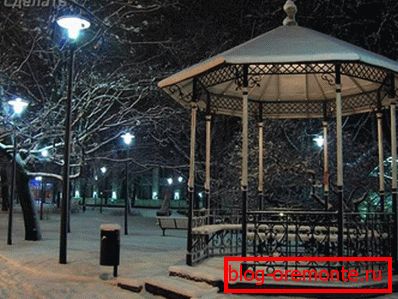

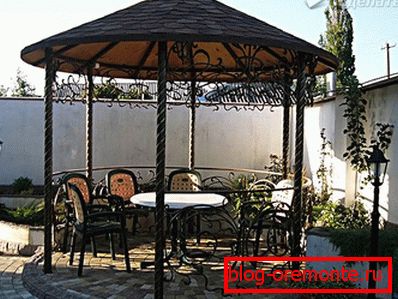

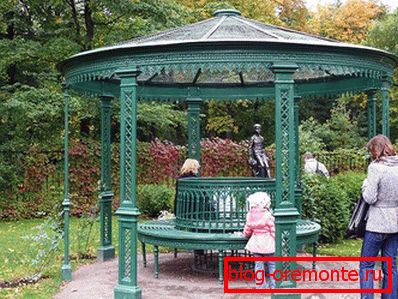

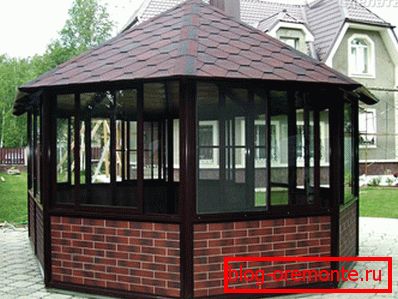

Altana może być wykonana w różnych kształtach - prostokątnym, kwadratowym, sześciokątnym, oktaedrycznym, okrągłym. Ponadto można zainstalować metalową altankę na dwa sposoby:

1. Rury są betonowane w ziemię. Po stwardnieniu betonu cała konstrukcja trzpienia jest przyspawana do słupków. W pewnej odległości od podłoża wykonuje się dolne wiązanie, na którym układana jest podłoga. Możliwe jest również układanie płyt chodnikowych na podłożu lub betonowanie terenu. Na taką altanę nie potrzeba fundamentu.

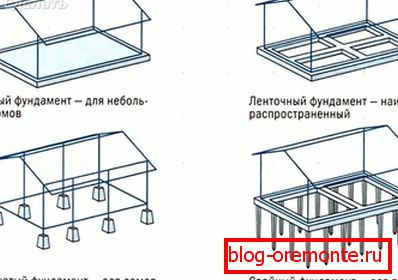

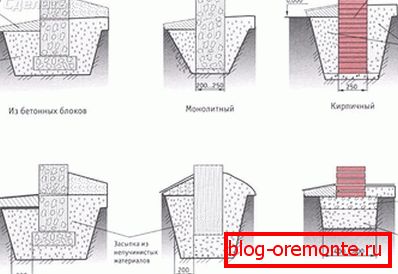

2. Wykonano taśmę o głębokiej głębokości lub fundament kolumny. Sama rama altana wykonana jest osobno. Jest zainstalowany na już wykończonym fundamencie i zabezpieczony za pomocą kotew.

Która z tych technologii jest bardziej praktyczna? Jeśli mówimy o niezawodności i jakości mocowania, to pierwsza opcja jest bardziej praktyczna, ponieważ słupki są bezpiecznie przymocowane do betonu, a ta opcja jest również tańsza. Nie ma potrzeby tworzenia fundamentów. Ale z drugiej strony ta opcja jest bardziej odpowiednia tylko w okresie letnim. Nie ma sposobu, aby obejść się bez podłogi w zimie, więc druga opcja jest lepsza, ponieważ możliwe jest zbudowanie zamkniętej metalowej altany.

Metody połączenia

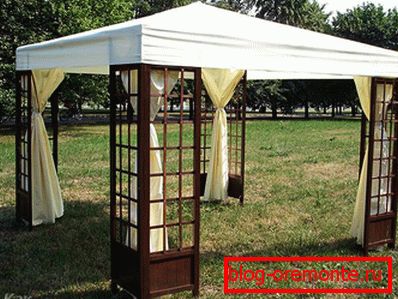

Głównie produkty metalowe są montowane przez spawanie. Ta metoda instalacji jest niezawodna i szybka. Jeśli jednak chcesz zbudować składaną altanę, poszczególne moduły są połączone śrubami. Zazwyczaj takie altany pokryte są markizą lub lekkim dachem. Wszystkie elementy konstrukcji - balustrady, pokrycia dachowe i piony są montowane bardzo szybko. Zaletą takiej altany jest to, że nie wymaga wiele miejsca na jej przechowywanie.

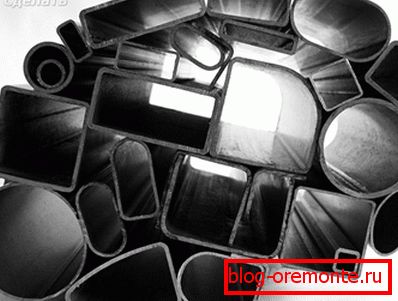

Co robi metal

W większości przypadków metalowe trzpienie są wykonane z kształtki. Grubość ściany nie powinna być mniejsza niż 2 mm, ale nie za gruba. Jeśli planowane jest użycie okrągłych rur, ściana powinna być podobna. W przeciwieństwie do profilu, rury okrągłe są tańsze. Ale podczas pracy z nimi wymagane są umiejętności, ponieważ wymagane jest wystarczająco wysokie kwalifikowanie spawacza do spawania okrągłych rur z pięknym i trwałym szwem.

Chociaż stosowane są głównie rury stalowe, często stosuje się profile aluminiowe, zwłaszcza w przypadku składanych konstrukcji wsporczych. W rezultacie altana okaże się znacznie łatwiejsza, ale kosztem droższa.

Oferujemy zapoznanie się z procesem produkcji metalowych altanek kształtowanych rur.

Obliczanie materiału i wielkość altany

Przede wszystkim musisz robić zakupy materiałów. W przypadku stojaków typu arbor wymagają następujących rur profilowanych:

• 50? 50 mm, jeżeli łupek, gonty, metal lub arkusz profesjonalny zostanie położony na dachu;
• 75? 75 mm, jeśli dachówka będzie pasować do płytek lub łupków.

W przypadku zworek możliwy jest cieńszy profil: 50? 50 mm - maksimum, minimum - 20? 30 mm. Jeśli planujesz zbudować dużą altanę, wtedy lepiej jest wziąć większą część profilu i na odwrót. Należy również wziąć pod uwagę ciężar materiału, który będzie pokryty ramą z altanki.

Aby wykonać kwadratową metalową altankę, o wielkości 3000 3000 mm i wysokości 2200 mm, potrzebujesz takiego zestawu materiałów:

• orurowanie na 12 m - 50 a 50? 2 mm;
• rura profilowana do swetrów o tej nazwie: 30 m - 40? 20? 2 mm, 6 m - 20? 20? 2 mm i 14 m - 40? 40? 2 mm.
• metalowe paski 2 m 20? 4 mm.

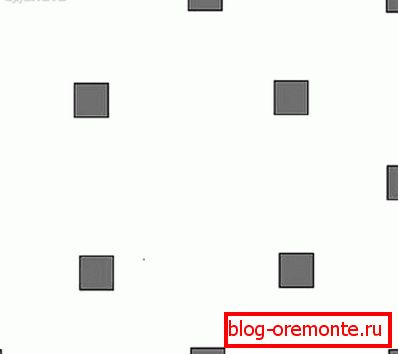

Instrukcja krok po kroku: oznaczanie i instalacja słupów

Z powierzchni gleby na placu budowy usuń żyzną warstwę gleby. Jeśli woda dobrze opuści miejsce, dół wypełniony jest piaskiem i ziemią, najlepiej bez roślinności. Jeśli gleba jest w przeważającej części gliniasta, to należy ją również wypełnić.

Następnie wykonuje się otwór do montażu rur o głębokości do 90 cm, do którego wkładasz rurę, wypełniając ją gruzem o dużej frakcji lub odpadkami budowlanymi. Następnie ustaw pionowo kolumny wsporcze. W równym położeniu należy je ustalić, a następnie przystąpić do betonowania.

Jeśli do betonowania używa się cementu M400, dodaje się piasek w pomiarze 3-4 części. W tym samym czasie beton musi być płynny, aby wypełnić cały dół pokryty gruzem.

Do pracy z metalem bardzo wygodne jest użycie poziomu lub pionu z magnesem. Zainstalować obiekt pomiarowy we właściwym miejscu i bez żadnych problemów odsłonić słup poziomu wsparcia.

Inną opcją na wykonanie fundamentu jest zainstalowanie bloków, na których zostanie zainstalowana altana. Przy tej wydajności struktura zostanie podniesiona z poziomu gruntu. Bloki instalowane są koniecznie w rogach iw sposób schodkowy w środku. Zapobiegnie to wiotczeniu rury. Gdy krawędź rury o średnicy 50 mm 3 m bez podparcia wspornika. Bloki są wyrównane poziomo. Aby to zrobić, w rogach możesz jeździć kołkami i narysować między nimi sznurek.

Trudności z instalacją podpór można uniknąć, jeśli kolumny wsporcze są po prostu betonowane w gruncie. Ale w tym przypadku dolne wiązanie będzie musiało być spawane do poziomu.

Stojaki i mniejsze opasanie

Po zainstalowaniu bloków odpowiednie rury układa się wokół obwodu. Do dolnego wiązania wystarcza rura 50? 50 mm, ale może być więcej. Koniecznie sprawdź poziomy poziom rur. W rogach spoiny rurowej. Następnie, aby zainstalować podłogę z desek, spawać zworki z odcinka rury 40 × 20 mm.

Wszystkie rury powinny być zagruntowane. Traktuj punkty zgrzewania szczególnie ostrożnie.

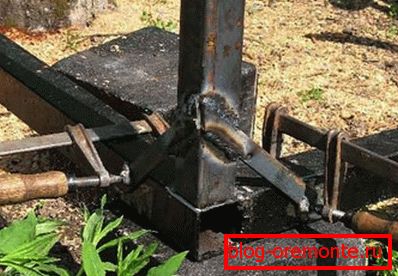

Aby móc stać na stojąco w pełnej wysokości w altanie, stojaki są wykonane z wysokości 2200 mm. Aby regały miały niezbędną sztywność i bezpiecznie stały, należy spawać wsporniki montażowe z metalowego paska, jak pokazano na ilustracji.

Po ustawieniu stojaka na poziomie, zaciski klamrowe i spawać je za pomocą spawania. Również oparz fajkę u podstawy.

Balustrada i górne wykończenia

W naszej altance wysokość balustrady będzie równa 900 mm. Możesz wykonać projekt bez poręczy - nie ma znaczenia, na przykład, solidne szycie z poliwęglanu. W przypadku środkowego wiązania (do poręczy) i górnej stosuje się rurę o przekroju 40 × 20 mm. Aby sztywność pomiędzy dolnym opasaniem a poręczą była wystarczająca, można spawać pionowe słupki 950 mm od tej samej rury.

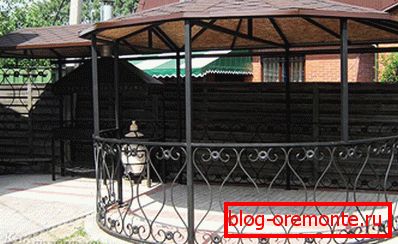

Wykonujemy dach

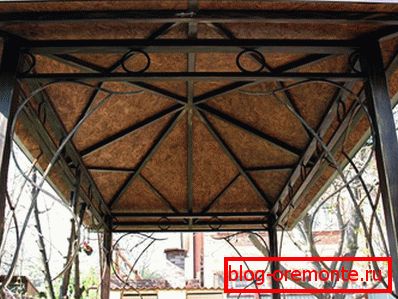

W naszym przypadku dach altanki będzie pokryty gontem. W tym celu konstrukcja kratownicy jest wykonana z drewna. Do ramy użyta belka 75? 40 mm. Aby podpiąć pod płytką, możesz użyć boazerii ściennej. Aby uzyskać bardziej reprezentacyjny widok od spodu, panele ścienne można zastąpić sklejką odporną na wilgoć.

Na otwartym końcu rurki profilowej uderzać drewnem o głębokość nie mniejszą niż 100 mm na stojaku. Powyżej powinna pozostać długość do 70 mm. Do tych korków będą prowadzone krokwie. Dlatego korków można wyciąć u nasady i pod żądanym kątem.

Inną opcją mocowania krokwi jest spawanie metalowych naroży pod określonym kątem dachu do słupków. Na rogu wywiercony jest otwór, przez który zostanie przymocowana belka wiązara.

Krokwie są przycinane w ilości 4 sztuk. 2,5 m. Wszystkie krokwie są połączone w jednym punkcie powyżej. Można je powalić gwoździami lub śrubami. W tym samym czasie, śladu za rogiem, do tego, końce belki są przycinane pod kątem. Aby zapewnić lepszą niezawodność, krokwie można połączyć ze sobą za pomocą kątownika ze stali nierdzewnej.

Przed zainstalowaniem krokwi potraktuj je środkiem antyseptycznym przeciwko gniciu. Można je również leczyć plamą i lakierem lub farbą w dowolnym kolorze. To znacznie uprości pracę, ponieważ nie będzie konieczne robienie wszystkiego na wysokości.

Pośrodku górnej taśmy mocuje się wiązkę poprzeczną. Od niego prostopadle zainstaluj zębatkę w kierunku górnych wiązarów kratownic. To znacznie poprawi konstrukcję dachu. Po zainstalowaniu i zamocowaniu krokwi można wykonać skrzynię, a na wierzchu ułożyć sklejkę lub wykładzinę. Ostatnim akcentem w układzie dachu będzie układanie gontów. Jej układanie odbywa się od dołu do góry i przybijane gwoździami.

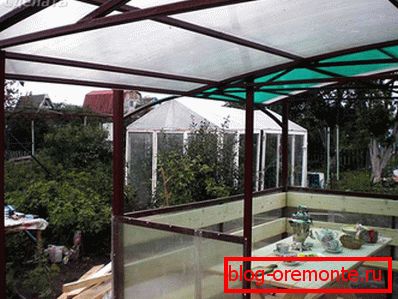

Ostateczne wykończenie

W ostatnim etapie posadzka wykonana jest z płyty o grubości 70? 40 mm. Pomiędzy deskami potrzebne są małe szczeliny, które pozwolą drewnu pęcznieć wraz ze zmianami wilgotności. Biorąc to pod uwagę, deski podłogowej nie zaleca się do podłóg w altanie. Jeśli chodzi o boki altany, do jej dekoracji można użyć różnych opcji. Na przykład elementy do kucia spoiny, zamknij poręcz z poliwęglanu itp.

Nauczyliśmy się więc, jak zrobić altanę z metalu za pomocą kształtki. Jeśli masz doświadczenie w wykonywaniu takich prac, zostaw komentarz na końcu tego artykułu. Również dostarczone rysunki mogą ci pomóc. Zaczynając od nich, możesz zaprojektować swoją altanę z metalu.

Wideo

Dodatkowe instrukcje dotyczące tworzenia metalowej altanki znajdują się w wideo:

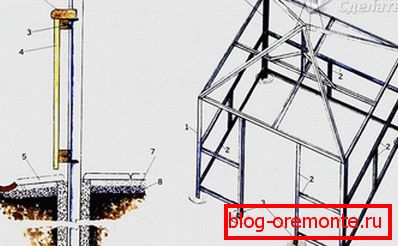

Schematy

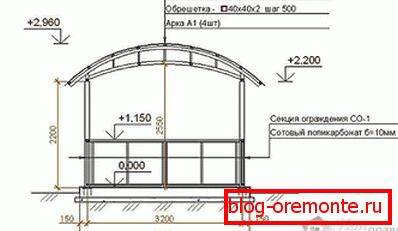

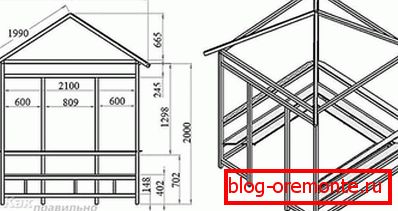

Te schematy pomogą Ci zaprojektować pergolę na własną rękę:
