Ciepła woda zrób to sam

Ogrzewanie w domu jest integralną siecią inżynieryjną. Ze wszystkich możliwych systemów ogrzewania podłogowego największe zapotrzebowanie na ogrzewanie ciepłą wodą ma miejsce pomimo złożoności instalacji. Dzięki ciepłej podłodze w pokoju możesz stworzyć wygodną i przytulną atmosferę. W tym artykule rozważymy ogólne zalecenia dotyczące instalacji ciepłej podłogi wodnej.

Jak to działa

Ciepła woda w zmontowanej formie jest warstwową strukturą znaną również jako "ciasto grzewcze". Jego grubość zależy od kilku czynników:

• Grubość zastosowanej izolacji.
• Grubość jastrychu i jastrychu wykańczającego.
• Średnica obiegu grzewczego.

Ogrzewanie podłogowe obejmuje kocioł, podzespół, kolektor, obiegi grzewcze i inne akcesoria.

Gatunek

Istnieją 3 rodzaje systemów ogrzewania podłogowego:

1. Beton. Kontury grzewcze są wypełnione jastrychem betonowym, który oprócz funkcji ochronnej i wyrównującej służy jako nagromadzenie ciepła.
2. Настильная. Przeważnie ten system jest realizowany w drewnianych domach na dziennikach. Są to wszystkie przypadki, w których niemożliwe jest zbudowanie jastrychu lub całkowity ciężar jastrychu nie wytrzyma nakładania się. Technika ta jest również stosowana w domach panelowych, gdzie płyty podłogowe nie są w stanie wytrzymać dużych obciążeń.
3. Drewniany. Podobny system stosuje się w tym samym miejscu, co blat stołu, z jedną tylko różnicą: obwody grzewcze są montowane pomiędzy opóźnieniami pod podłogą, która jest położona na szczycie opóźnienia.

Podłogi i drewniane systemy grzewcze mogą być podstawowe tylko w przypadku, gdy pomieszczenie i cały dom są dobrze zaizolowane. Oznacza to, że całkowita utrata ciepła nie powinna przekraczać 40 W / m². W przeciwnym razie, gdy ogrzewanie zostanie wyłączone, pomieszczenie ostygnie bardzo szybko. W przypadku jastrychu betonowego sytuacja jest inna, sam stół jest akumulatorem ciepła, więc przez pewien czas utrzyma się komfortowa temperatura w pomieszczeniu. Tak więc system podłogowy lub drewniany o słabej izolacji może służyć jedynie jako dodatkowe ogrzewanie głównego systemu grzejników.

Ciepła podłoga na ciasto

Pod ciastem oznacza wszystkie warstwy zawarte w projekcie ogrzewania podłogowego. W zależności od wybranego systemu jego skład może się nieznacznie różnić.

Pie Concrete System

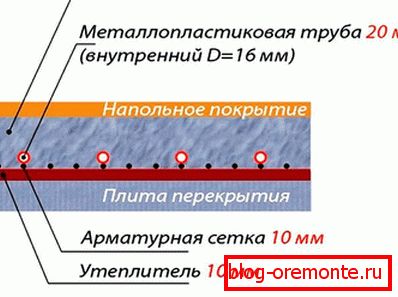

Grubość ciepłej posadzki betonowej ciasta może być różna. Poniżej znajduje się schemat ciasta o przybliżonej wielkości grubości każdej warstwy:

Rozważ kolejność układania ciasta podgrzewającego betonowy system:

• Szorstka podstawa. Wylewka wylewa się na płytę lub podkład. W tym ostatnim przypadku piasek i tłuczeń o łącznej grubości do 60 mm należy wylać i ubić.
• Hydroizolacja. Potrzebne, jeśli w pobliżu znajduje się woda gruntowa.
• Izolator ciepła. Jego głównym zadaniem jest wyeliminowanie mostu z zimna i wycieku ciepła. Na przykład można użyć pianki polistyrenowej o grubości 20-115 mm i gęstości 30-40 kg / m³. Szczególnie grubość izolacji powinna być duża, jeśli nie ma podgrzanej piwnicy lub ziemi pod podłogą. Jeżeli zdecydowano się na użycie specjalnych mat (wykonanych z izolacji) z występami, to należy wziąć pod uwagę, że ich grubość wynosi 30 mm. Aby nadać warstwie izolacyjnej wymaganą grubość, dodatkowo pod matami położona jest pianka polistyrenowa.
• Folia polietylenowa. Umieszczony w dwóch warstwach. Grubość powłoki nie mniejsza niż 150 mikronów.
• Siatka zbrojeniowa. Konieczne jest nadanie jastrychu o wysokiej wytrzymałości w przypadkach, gdy jego grubość przekracza 60 mm i spodziewane jest duże obciążenie podstawy. Na przykład średnica kratek siatki może wynosić od 3 do 5 mm, a rozmiar komórki to 100 x 100 lub 150 x 150 mm.
• Rura. Krok układania трубы составляет 100–300 мм. Закрепляется труба к армирующей сетке специальными пластиковыми хомутами. Там, где будет обустраиваться компенсационный шов, на трубы надевается гофра.
• Wykańczanie jastrychu betonowego.
• Pad. Pod laminatem, parkietem lub innym materiałem okładzinowym.
• Okładzina.

System podłóg drewnianych

Osobliwością tej metody jest to, że po zakończeniu instalacji system ogrzewania podłogowego jest natychmiast gotowy do pracy.

System tarasowy składa się z następujących elementów:

• Nierówna podłoga.

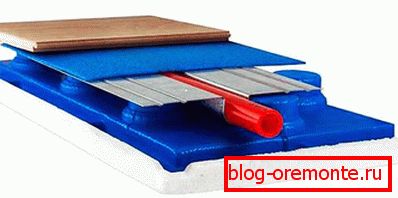

• Maty z występami. Są bez izolacji. W tym przypadku izolator cieplny jest dodatkowo kupowany. Całkowita grubość może wynosić od 30 do 70 mm. Istniejące występy umożliwiają bezpieczne mocowanie rur.
• Rura. Jego instalacja odbywa się w specjalnej płycie aluminiowej. Ważne jest, aby pamiętać, że nie każda rura nadaje się do ogrzewania podłogowego. Powinien mieć specjalną powłokę, która zapobiega piskom.
• GVL lub inny materiał spłaszczający.
• Pad.
• Warstwa licowa.

Warto osobno wymienić warstwę, która znajduje się pomiędzy rurami i materiałem okładzinowym. Rodzaj podłoża może się różnić w zależności od metody wykończenia. Jeśli planujesz położyć płytki ceramiczne lub linoleum na podłodze, a następnie na górze rury płytą odporną na wilgoć płyt kartonowo-gipsowych umieszcza się w dwóch warstwach. Jednak po pewnym czasie płyta gipsowo-kartonowa pod płytką może się kruszyć, więc można rozważyć alternatywne podłoża: sklejkę odporną na wilgoć, arkusze ze szkła magnezowego lub płytę wiórową.

System do pieczenia ciasta

Rozważ 6 sposobów układania ciepłej podłogi na drewnianych lamach, które są realizowane bez jastrychu:

Pierwsza metoda.

Płyty 50-150 mm w 600 mm są układane na drewnianej podłodze. We wnękach położona jest wełna mineralna o grubości 100 mm. Rury grzewcze są odwijane od góry. Otwory wykonuje się w odpowiednich miejscach w kłody dla przejścia rury. Z góry zwłoki kładzie się sklejkę i materiał wykończeniowy. Wadą tej techniki jest to, że między sklejką a rurą tworzy się poduszka powietrzna. Ma to negatywny wpływ na przewodność cieplną.

Drugi sposób.

Warstwa termoizolacyjna z ekspandowanego polistyrenu, wełny mineralnej itp. Wkrada się między zainstalowane opóźnienia. Montowany na płycie wiórowej, płycie OSB lub sklejce. Po wycięciu płyt z płyty wiórowej zaokrąglone rogi. Później utworzą obieg grzewczy. Uzyskane płytki przykręca się do istniejącej podstawy o skoku większym niż średnica rury o 4 mm. Następnie umieść folię jako warstwę odblaskową. Górna zamontowana rura grzewcza. Wreszcie powierzchnia pokryta jest laminatem. Ta metoda nie nadaje się do podłóg, ponieważ podstawa jest dość mobilna.

Trzeci sposób.

Ta metoda jest dość czasochłonna. Pomiędzy opóźnieniami pasują również do izolatora. Po tym, jak plansza zostanie przyjęta, równa się wysokość rur. W jednym narożniku wykonuje się wyżłobienie wzdłuż całej płyty w celu ułożenia rury. Najpierw układa się w nią folię, a następnie rurę. Następnie zamontowany materiał wierzchni.

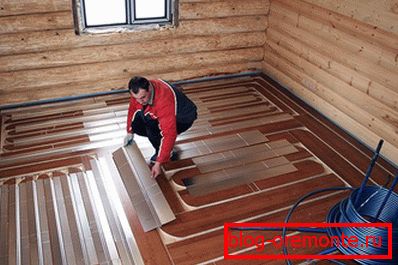

Czwarty sposób.

W tym przypadku stosowane są specjalne płyty aluminiowe z rowkami do układania rur. Są one dołączone do dzienników. Ale w tym przypadku zaleca się ułożenie grubego materiału na wierzchu płyty, na przykład płyty wiórowej, aby zapobiec rozerwaniu. I dopiero po tym zakończeniu mety.

Piąty sposób.

Pomiędzy opóźnieniami zamontowana podłoga podniesiona. Między belkami ułożona warstwa izolacyjna. Na wierzchu arkuszy umieszcza się z bossami na jednym poziomie z górną częścią opóźnienia. Na przecięciach rury podążającej powstają małe rowki, a na rurze umieszczane jest specjalne karbowanie. Jest to ważne, ponieważ z powodu rozszerzalności liniowej rura może ocierać się o drewno. Podłoże i materiał wykończeniowy układane są na górze.

6 sposób.

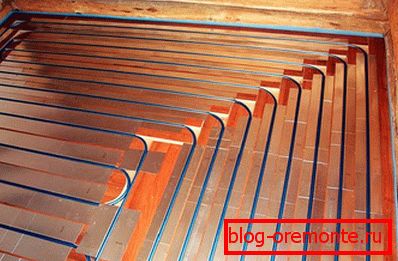

Ta metoda jest jedną z najprostszych. Rury układane są bezpośrednio w izolacji, a mianowicie polistyren. Przestrzeń między szczytem a rurą może być wypełniona tynkiem, który będzie działał jak akumulator ciepła. Możesz jednak zasnąć i oczyścić suchy piasek.

Wideo: zrobienie drewnianego ciasta

Gdzie zainstalować

Ogrzewanie podłogowe może być zainstalowane w różnych pomieszczeniach. Jednak w każdym przypadku ważne jest rozważenie pewnych funkcji.

• W mieszkaniu. W mieszkaniach miejskich, w których stosowany jest scentralizowany system ogrzewania, należy zainstalować ciepłą podłogę wodną zabronione. Nowoczesne budynki mają już oddzielne piony i wyloty w każdym mieszkaniu do realizacji takiego ogrzewania. Z drugiej strony, niektórzy na własne ryzyko wprowadzają podobny system w swoich mieszkaniach. Aby to zrobić, opracowano nawet kilka schematów, przez które podłączono system centralnego ogrzewania. Powoduje to jednak szereg trudności. Znacząco zwiększa poziom podłogi. Może to stanowić problem w mieszkaniach o niskim suficie. Ponadto istnieje ryzyko zalania sąsiadów. Dlatego wszystkie użyte materiały muszą być niezawodne i wysokiej jakości. Jeśli dom ma zakładkę panelową, to może nie wytrzymać dodatkowego obciążenia, więc wiele uciekać się do alternatywnego ogrzewania - elektryczne. Połączenie z systemu centralnego wymaga znacznie niższej temperatury chłodziwa. W systemie grzewczym średnio chłodziwo ma temperaturę + 60 ° C. W przypadku ogrzewania podłogowego jest to zbyt dużo, ponieważ zwykle wystarcza 30 ° С. Jeśli chcesz uzyskać oficjalne zezwolenie na instalację, powinieneś skontaktować się z narzędziami i rozwiązać problemy na poziomie osobistym.
• W prywatnym domu. Jeśli chodzi o domy prywatne, sytuacja jest znacznie prostsza. Najłatwiej zainstalować na etapie budowy domu, a raczej przed wylaniem jastrychu. Ważnym wymaganiem jest aranżacja wysokiej jakości izolacji wodnej i termicznej. Ponadto ciasto grzewcze musi zawierać specjalny materiał odblaskowy. Jeśli nie spełnisz tych wymagań, nastąpi znaczna utrata ciepła. W prywatnym domu budowana jest jednostka mieszająca, zainstalowana jest dodatkowa pompa cyrkulacyjna, która równomiernie rozprowadza energię cieplną na całej podłodze. Jednak przy wszystkich zaletach ważne jest, aby wziąć pod uwagę wady takiej decyzji. Po wytworzeniu ogrzewania podłogowego i wylaniu jastrychu wykończeniowego ogrzewanie nie może być uruchomione przez średnio 4 tygodnie. Chociaż plastry dodaje się do jastrychu, aby szybko wyschły, nadal musi naturalnie wysychać. Ten minus jest nieistotny i tymczasowy.

• W garażu. Zaangażowanie w aranżację garażu powinno odbywać się na etapie jego budowy. W gotowym garażu do wykonania tych prac będzie problematyczne i jednocześnie drogie. Głównym warunkiem dla podłogi w garażu - zdolność do wytrzymania dużych obciążeń. Średnia masa samochodu osobowego wynosi 3,5 t. W związku z tym sprzęg musi być wykonany z wytrzymałego betonu. Ponadto po wylaniu jastrychu nie można włączyć ogrzewania. Jeśli nagle system grzewczy ulegnie awarii, problem będzie rozwiązywany, w najgorszym przypadku cała podłoga w garażu będzie musiała zostać całkowicie zdemontowana. Po naprawieniu nieszczelności ponownie zainstaluj wykładzinę podłogową.
• Łazienka. Łazienka, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

Obliczanie

Przede wszystkim należy zdecydować, czy ciepła podłoga będzie podstawowa, czy dodatkowa do ogrzewania grzejnika. Ważne jest, aby wziąć pod uwagę charakter podłogi. Płytka ceramiczna ma wysoką przewodność cieplną. Jeśli chodzi o drzewo, liczba ta jest znacznie niższa. Dlatego rodzaj systemu grzewczego zależy od rodzaju powłoki.

Ponadto uwzględniono obszar i konfigurację ogrzewanego pomieszczenia. Jeden obieg grzewczy nie powinien przekraczać 120 metrów. Następnie określa się możliwe straty ciepła, które są obliczane na podstawie:

• z jakiego materiału zbudowany jest dom (bloki, drewno, cegła itp.).
• rodzaj oszklenia (okna lub profil z podwójnymi szybami).
• średnia temperatura powietrza w Twojej okolicy.
• Czy są jakieś dodatkowe źródła ciepła?

Następnie zdecyduj, jaki poziom temperatury chcesz uzyskać dla każdego pokoju. Tutaj możesz zbudować na następujących wskaźnikach:

Wideo: obliczanie ogrzewania podłogowego

Wideo: obliczenie temperatury podgrzewanej podłogi

Projektowanie

Kluczowym elementem systemu ogrzewania podłogowego są rury. Długość konturu jest bezpośrednio zależna od średnicy rury. Znane są następujące dane:

• Rura O16 mm - do 90 m.
• Rura O17 mm - do 100 m.
• Rura O20 mm - do 120 mm.

Im większa średnica rury, tym mniejsza rezystancja hydrauliczna. Jeśli pomieszczenie ma mały obszar, wystarczy zwykle jeden obwód. Jeśli jednak przy średnicy rury wynoszącej 20 mm, 120 m nie wystarczy na całą powierzchnię jednego pomieszczenia, lepiej nie dodawać długości, ale wykonać 2 kontury. Lepiej, żeby ich długość była taka sama z różnicą do 10 metrów.

Ważną rolę odgrywa rozstaw rur, który może wynosić 15, 20, 25 i 30 cm. Jeśli mówimy o dużych pomieszczeniach, takich jak siłownia, wtedy wysokość może być w zakresie 35, 40 lub 45 cm. Zalecane jest 10 cm.

Rozważ oddzielne strefy w tabeli:

Te liczby są zalecane. Wybór stopnia zależy również od użytej rury. Jeśli jest to laminat na bazie metalu, bardzo trudno jest go zgiąć bez uszkodzenia o krok o małym promieniu. Dlatego, jeśli układ jest wężem, wówczas idealny odstęp wynosi 15-20 cm.

Jeśli powierzchnia ogrzewanego pokoju od 50 m² i więcej, zalecana średnica rury wynosi 16 mm. Nawet w warunkach dobrze izolowanego domu zaleca się, aby odległość między rurami nie przekraczała 15 cm przy rurce O16 mm. Im grubsza rura, tym wyższe koszty, jakich oczekujesz. Jest to szczególnie widoczne w zakupie okuć i innych materiałów o większej średnicy. Projekt powinien być wykonany z rury O16 mm.

W niektórych przypadkach użyj rur O20 mm. Jednak takie koszty są często nieuzasadnione. W końcu ilość wody w układzie znacznie wzrasta, co będzie wymagało więcej ciepła do ogrzewania. Poza tym trudno jest zgiąć taką średnicę.

Podczas projektowania należy wziąć pod uwagę następujące niuanse:

• Najpierw zainstaluj partycje, a następnie określ liczbę obwodów. W tym samym pokoju powinien znajdować się jeden obwód.
• Kolekcjoner powinien znajdować się pośrodku domu. Jeśli nie jest to możliwe, problem różnicy długości konturów rozwiązuje się, instalując przepływomierze. Z tego powodu przepływ chłodziwa będzie równomierny.
• Jeśli potrzebujesz zainstalować dwa kolektory, każdy z nich musi mieć osobną pompę.
• Należy zaizolować zakładkę między pierwszym a drugim piętrem. Konieczne jest, aby nie ogrzewać samego zachodzenia na siebie.

Proces projektowania ciepłej podłogi jest skomplikowany i odpowiedzialny. Dlatego wielu korzysta z usług specjalistów lub specjalnych programów.

Układanie obwodów grzewczych

Istnieje kilka schematów układania rur:

• Snake.
• Ślimak.
• Połączone.

Każdy z nich ma swoje własne cechy techniczne, które będą rozpatrywane dalej:

1. Snake. Ten schemat ma kilka oczywistych wad. Przy wchodzeniu do temperatury pokojowej nośnik ciepła i podłoga są wysokie. Im dalej, tym zimniej na podłodze. Wyjaśnia to fakt, że chłodzony płyn chłodzący jest zawracany przez przewód powrotny. Podczas instalowania takiego schematu wymagane są specjalne umiejętności. Jeśli używany jest laminat na bazie metalu, etap układania często wynosi 20 cm lub więcej, ponieważ zgięcie rury pod mniejszym kątem jest trudne. Jednak wysokość może być zmniejszona do 10 cm, ale małe pierścienie powinny być wykonane wokół krawędzi, co jest pracochłonnym procesem. Często podobny wzór układania jest używany, gdy konieczne jest wyrównanie sąsiednich stref konturowych. Również ten sposób układania rur jest akceptowalny, jeśli powierzchnia pomieszczenia jest bardzo mała, do 6 m².
2. Ślimak. Zasada jest taka, że ​​przede wszystkim kontur jest układany wokół obwodu pomieszczenia ze stopniowym zwężeniem w kierunku środka. Kontur grzbietowy powraca do punktu początkowego. W takim przypadku, jeśli zaplanowałeś krok pomiędzy rurą o średnicy 20 cm, wówczas kontur jest najpierw umieszczany w krokach co 40 cm, a na skoku powrotnym rura układana jest między już ułożoną warstwą i tworzy krok 20 cm, ten układanie jest jednym z efektywnych. Wyjaśnia to równomierny rozkład energii cieplnej na całej powierzchni pomieszczenia. Co więcej, możliwe jest wzmocnienie stref w pobliżu zewnętrznej ściany lub dużych okien poprzez zmniejszenie odległości kroku. W przypadku takiego schematu praktycznie nie ma ograniczeń co do kształtu i wielkości pomieszczeń.
3. Połączone. Oznacza to połączenie dwóch wyżej wymienionych systemów układania rur. Na przykład jedna część pokoju może być wyłożona wężem, a druga - ślimakiem. Istnieje również praktyka łączenia wodnego ogrzewania podłogowego z elektrycznym. Jednak w tym przypadku ogrzewanie elektryczne będzie służyć jako dodatkowa. Jest to szczególnie skuteczne w okresie wczesnej jesieni i późnej wiosny, kiedy nie jest uzasadnione włączenie ogrzewania wody.

Wideo: obwód ogrzewania pętli układu

Grzałka

Grzałka для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

• Odporność ogniowa
• Niska przewodność cieplna.
• Odporność na wilgoć.
• Siła

Dlatego wybierając izolację, należy wziąć pod uwagę jej charakterystykę techniczną. Poniżej znajduje się kilka rodzajów izolacji, które z powodzeniem są stosowane w ciastach grzewczych.

Styropian

Jeśli masz betonowy jastrych, to idealny jest spieniony polistyren. Jest dwóch rodzajów:

1. Gładkie.
2. Z bossami.

Druga opcja znacznie upraszcza i przyspiesza proces układania rur. Również styropian jest podzielony na 2 rodzaje:

1. Zwykła pianka.
2. Ekstrudowana pianka polistyrenowa.

Jeśli porównamy właściwości termiczne, to są one wyższe w ekstrudowanej piance polistyrenowej.

Korek uliczny

Ten materiał pod każdym względem jest odpowiednią opcją. Wśród jego pozytywnych właściwości są:

• Przy ostrych spadkach temperatury wtyczka nie zmienia swojej objętości.
• Ekologiczny.
• Pod ciężarem betonowego jastrychu jest prawie nie zdeformowany.
• Chociaż materiał ma niewielką grubość, charakteryzuje się wysokiej jakości izolacją termiczną.

Jednak oczywistą wadą tej grzałki jest cena. Jego koszt jest 3 razy wyższy niż w przypadku innych materiałów.

Penophole

Penophole или вспененный полиэтилен часто применяется при монтаже теплого пола. Представлен он в виде рулонного фольгированного материала толщиной от 3 до 10 мм. Для удобства укладки труб, на фольгированную поверхность наносится разметка. Если вы проживаете на первом этаже и под вами грунт или неотапливаемый подвал, то данного утеплителя будет недостаточно. Необходимо комбинировать с пенополистиролом.

Lepiej jest wybrać penofol o metalizowanej powierzchni, tylko nie z aluminium. Ta powłoka nie oddziałuje z ujemnym ośrodkiem ciekłego roztworu, który może erodować zwykłą folię.

Wełna mineralna i ecowool

Zaleca się gęstość stosowanej izolacji, aby wybrać co najmniej 80 kg / m³. Przeważnie używany do układania systemów drewnianych. W tym przypadku izolacja jest umieszczona między kłódkami lub drewnianymi belkami.

Kolekcjoner

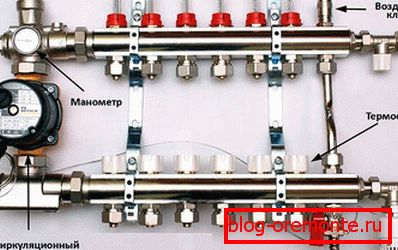

Istnieje kilka rodzajów kolektorów używanych podczas instalacji:

1. Kolekcjoner с выходами под евроконусы. Один из простых типов коллектора. Представляет собой трубу, имеющую внутренние и наружные резьбы для подключения греющих контуров. Однако для внедрения его в систему теплого пола придется покупать большое количество деталей для полной комплектации.
2. Rozdzielacz z wylotami do podłączenia obwodów i zaworów do regulacji. Często są to chińskie kolekcjonery sprzedawane w sklepach. Mają jedną oczywistą wadę - po pewnym czasie woda może wypływać spod ramion. Wyjaśnia to niska jakość płynu chłodzącego. Są podatne na naprawy, wystarczy wymienić gumową uszczelkę. Takie kolektory nie mają być wyposażone w dodatkową automatykę sterowania. Idealnie nadają się do domów z niewielkim obszarem, w którym kontury są tej samej długości.
3. Istnieje również kolektor do łączenia metalowych rur. Posiada zawory regulacyjne i osprzęt. Takie zawory mogą być wyposażone w serwo, którego praca będzie regulowana przez termostat zainstalowany w pomieszczeniu. Same złącza są również znane jako eurocony, które składają się z 3 części: eurokonu, pierścienia dociskowego i nakrętki kołpakowej. Również eurocone ma pierścień uszczelniający.
4. W przypadkach, gdy długość obwodów jest różna, a regulacja ręczna nie jest możliwa, zaleca się zakup kolektora z przepływomierzami i gniazdami serwonapędów. Na niektórych kolekcjonerach chowają się za niebieskimi kapeluszami. Dzięki temu możliwe jest regulowanie temperatury płynu chłodzącego w każdym obwodzie. Można jednak łączyć - kupować kolektor do przepływu z przepływomierzami i przewód powrotny - z konwencjonalnymi zaworami do ręcznej regulacji.

W odniesieniu do jednostki mieszającej musi ona zawierać:

• Zawór bezpieczeństwa. Sygnalizuje mieszanie chłodziwa w bardzo wysokiej temperaturze.
• Pompa cyrkulacyjna. Dzięki temu urządzeniu system ogrzewa pomieszczenie równomiernie.
• Obejście Zapobiega przeciążeniu.
• Zawory wyzwalające i vozdushki.

Szczególną uwagę należy zwrócić na specjalny zawór, który może być dwukierunkowy i trójdrożny. Każdy z nich ma swoje własne różnice i cele użytkowania.

Zawór dwukierunkowy. W swoim zestawie ma głowicę termiczną z czujnikiem wilgoci. Jeśli to konieczne, dopływ gorącej wody jest zablokowany. W rezultacie woda jest automatycznie mieszana. Przeważnie takie zawory są wprowadzane do instalacji grzewczej, gdzie powierzchnia strefy mieszkalnej nie przekracza 200 m².

Zawór trójdrożnyPodobny zawór definiuje jednocześnie dwa wskaźniki: równoważenie zaworu obejściowego i charakterystyki zaworu zwrotnego. Łączy on gorący i chłodzony płyn chłodzący. Często zawory trójdrogowe są wyposażone w serwosterowane regulatory termostatyczne i pogodowe. Proces mieszania odbywa się z powodu obecności wewnątrz zaworu specjalnego zaworu, który reguluje przepływ cieczy. Podobny zawór jest stosowany w systemach z izolowaną termicznie podłogą z dużą liczbą konturów.

Ponadto kolektor i urządzenie mieszające są wyposażone w czujniki temperatury zewnętrznej. Pozwalają one na regulację temperatury chłodziwa, począwszy od temperatury ulicy. Chociaż takie ustawienie można wykonać niezależnie, obecność takich czujników umożliwia dostosowanie optymalnej temperatury.

Montaż podgrzewanej podłogi

Proces instalacji składa się z kilku następujących po sobie etapów. Znajomość i przestrzeganie technologii pozwoli samodzielnie wykonać wszystkie prace instalacyjne.

Hydroizolacja и монтаж демпферной ленты

Pierwszy to praca przygotowawcza. Aby to zrobić, całkowicie usunąć stare jastrych. Jeśli różnica w pomieszczeniu jest większa niż 10 mm w poziomie, należy ją wypoziomować. Aby to zrobić, można wypełnić cienką warstwą samopoziomujący projekt samopoziomujący.

Далее важно защитить теплоизоляционный слой от конденсата. Для этого на черновую стяжку кладется полиэтилен. Стыковка выполняется внахлест на 10–15 cm. Стык обязательно проклеивается скотчем.

Kolejnym etapem przygotowań jest instalacja pasa przepustnicy. Konieczne jest skompensowanie rozszerzalności liniowej jastrychu podczas podgrzewania. Jeśli go nie użyjesz, po krótkim czasie stół może pęknąć. Taśma przepustnicy jest przymocowana wzdłuż obwodu całego pomieszczenia do ściany za pomocą samoprzylepnej warstwy lub taśmy samoprzylepnej.

Układanie izolacji

Kolejnym etapem jest instalacja izolacji. Wybór izolacji i sposób jej instalacji zależy od rodzaju pomieszczenia i celu zastosowania ogrzewania. Jeśli masz pierwsze piętro i nie ma ogrzewanej piwnicy, izolacja powinna być imponująca. Rozlewa się warstwę rozszerzonej gliny i stosuje się spieniony polistyren o grubości do 100 mm.

Jeśli chodzi o metodę układania izolacji, użycie korka lub penofolu jest dość proste. Są to materiały arkuszowe, które są sklejone taśmą. Jeżeli stosowane są systemy polistyrenowe z rowkami, ich montaż nie wiąże się również ze szczególnymi trudnościami. Między sobą izolacja jest łączona za pomocą specjalnych rowków.

Jednak nie zawsze jest możliwe zastosowanie takiej izolacji. Często najtańsza - pianka. W tym przypadku jego instalacja powinna być wykonywana na styk. Między sobą pożądane jest przyklejanie, na przykład, pianki. Po zakończeniu izolacji cały obszar powinien być pokryty izolacją.

Rozważmy kolejność ogrzewania podłogowego za pomocą polistyrenu:

• Krok 1. Pierwszy arkusz umieszcza się w rogu pokoju, tak aby obie strony były ciasno dopasowane do narożników ścian.
• Krok 2. Następnie arkusz jest umieszczany od końca do końca, ściśle dopasowany jeden do jednego.
• Krok 3. Jeśli konieczne jest ominięcie rogu, kolumny lub innej przeszkody, to polistyren można łatwo przeciąć ostrym nożem.
• Krok 4. Następny rząd należy ułożyć z małym przesunięciem, dokładnie o pół arkusza.

Jeśli planujesz izolację w dwóch warstwach, druga warstwa izolacji powinna być ułożona w poprzek w stosunku do pierwszej. Z tego powodu stawy nie będą się ze sobą pokrywać. Na końcu specjalnego filmu umieszcza się znaczniki do montażu rur.

Jeżeli ogrzewanie jest zainstalowane na drewnianej podłodze, wówczas wełna mineralna jest stosowana jako izolacja. Jest umieszczony między opóźnieniami. Podczas instalacji szerokość maty powinna być nieco szersza niż odległość między opóźnieniami. Umożliwi to szczelne ułożenie izolacji i zapobiegnie pojawianiu się zimnych mostów.

Wideo: przygotowanie podstawy, układanie izolacji i siatki wzmacniającej

Montaż rur

Po zakończeniu izolacji nadszedł czas na zainstalowanie obiegu grzewczego. W tym procesie ważne jest dokładne obliczenie etapu układania, długości konturu i liczby wylotów w kolektorze. Jednak przed tym jest omówienie wyboru rury grzewczej.

Jak wybrać fajkę

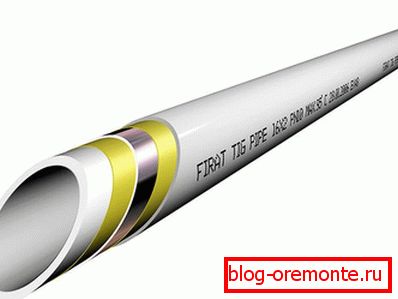

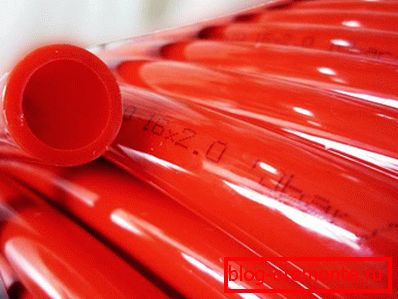

W przypadku ciepłej wody użytkowej istnieje kilka rodzajów rur, z których każda ma inną kategorię cenową. Koszt rury zależy od producenta.

Układanie rur

Na etapie układania rur bez asystenta nie można zrobić. Rura na ciepłej podłodze jest sprzedawana w zwojach, więc jeden odpręży się, a drugi będzie trzymał zatokę. Sposób układania zależy od wybranego systemu. Jeśli wybór padł na specjalne maty z bossami, to praca jest znacznie uproszczona, najważniejsze jest obserwowanie etapu układania. Jeśli na wierzchu izolacji położona jest folia z oznaczeniami, do mocowania rury stosowane są specjalne klipsy. Co jeśli nie ma takiego znacznika? Możesz zrobić to sam. Aby to zrobić, użyj sznurka do siekania z farbą.

Przy instalacji rur jest niedopuszczalne, aby zostały przerwane. Jeden obwód powinien składać się z jednego kawałka rury. Rozpocznij układanie w najdalszych obszarach. Jest to bardzo wygodne, gdy izolacja jest wykonywana w dwóch warstwach. W pierwszej warstwie izolacji można umieścić rury transportowe i niezbędną komunikację techniczną.

Proces montażu rury składa się z kilku etapów:

Etap 1 - Zaczynasz od zatoki 10-15 m. Na jednym końcu zamontuj złączkę i podłącz ją do ustalonego kolektora.

Etap 2 - łączy rurę na kolektorze z przepływem.

Etap 3 - na oznakowaniu rura jest przymocowana do klipsów izolatora harpuna. Jeśli odcinek jest prosty, wystarczy odstęp 40 cm, a podczas pokonywania zakrętów odstęp jest zredukowany do 15 cm. Podczas gięcia należy zachować szczególną ostrożność, aby nie skręcić rury.

Etap 4 - podczas montażu upewnij się, że rura nie jest naprężona. Powinna być wolna. W przeciwnym razie napięcie będzie stale wyciągać nawiasy.

Etap 5 - jeśli wspornik przeleciał, należy wycofać się z poprzedniego miejsca o 5-10 cm i ponownie zamocować rurę.

Etap 6 - po zaokrągleniu całego obwodu rura jest podawana z powrotem do kolektora i jest podłączona do rury powrotnej za pomocą złączki.

Dla właściwego wyważenia ważne jest posiadanie informacji o długości każdego konturu. Na kolektorze można wykonać oznaczenia, na przykład przypisać numer lub nazwę pomieszczenia, do którego dociera do każdego konturu. Odpowiednie notatki można sporządzić na kartce papieru. Nie trzymaj wszystkiego w swojej głowie. Odcinek rur w pobliżu kolektora powinien być izolowany, w przeciwnym razie wystąpi silne przegrzanie podłogi. Ponadto zalecane jest ogrzanie rury przez jedną, tj. Izolacja jest umieszczona na przepływie, a rura powrotna pozostaje nienaruszona. Tak więc linia powrotna nie nagrzeje się z przepływu.

Istnieje kilka metod mocowania rur:

1 metoda: zaciski.

2 metoda: drut ze stali miękkiej.

3 metoda: specjalny zszywacz i utrwalacze.

4 metoda: фиксирующий трак.

5 metoda: maty z bossami.

6 metoda: tablica rozdzielcza z aluminium.

Wideo: układanie podłogi izolowanej termicznie

Wzmocnienie

Często pierwsza warstwa zbrojenia jest umieszczona na wierzchu izolacji. W takim przypadku zapięcie zostanie wykonane za pomocą zaciągnięć nylonowych. Oddzielne części siatki są związane za pomocą drutów dziewiarskich. Rozmiar oczek siatki wzmacniającej zależy od wybranego kroku. Siatka powinna mieć O5 mm. Ponadto na wierzchu rur ułożona jest również warstwa wzmacniająca. Wyjaśnia to fakt, że leżąca poniżej siatka nie będzie miała żadnego efektu.

Testowanie ciśnienia

Przez zagniatanie rozumie się proces, który pozwala upewnić się, że wszystkie połączenia montażowe są szczelne i że rury nie mają wad. Proces ten wykonuje się bezpośrednio przed wylaniem jastrychu.

Zagniatanie można wykonać na dwa sposoby:

1. Woda
2. W powietrzu.

Testowanie ciśnienia водой

Wszystkie obwody muszą być całkowicie rozwinięte i podłączone do kolektora. System jest napełniany przez zasilacz, ciśnienie jest tworzone do 2,8 atm., Co najmniej 2 atm. W takim przypadku czynnik chłodzący musi najpierw spłynąć do mieszalnika.

Dalszy proces wygląda następująco:

• Na rurze powrotnej wszystkie czapki są zamknięte, często są niebieskie.
• Po otwarciu zaworu zasilającego.
• W trakcie napełniania rur wodą może być słyszalny syk, powietrze wydostaje się przez zawór Mayevsky lub automatyczny odpowietrznik.
• Teraz kran na linii powrotnej otwiera się. Dzięki temu możliwe będzie odpowietrzanie przez zawór spustowy na kolektorze powrotnym.
• Napełniony obwód zamyka się na linii powrotnej, a następny otwiera.
• Na końcu zawór przed rozdzielaczem dopływowym zamyka się, a zawór przed kolektorem zwrotnym otwiera się.

Po napełnieniu układu wodą i spuszczeniu powietrza konieczne jest sprawdzenie konstrukcji pod kątem wykrycia nieszczelności.

Testowanie ciśnienia powietrza

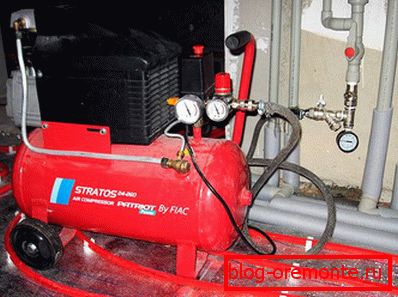

Podczas procesu dociskania ogrzewanej podłogi powietrzem, automatyczny odpowietrznik jest usuwany, a wtyczka jest skręcana na swoim miejscu. Do pracy potrzebna jest sprężarka lub pompa samochodowa z manometrem. Ciśnienie przy próbie ciśnieniowej z powietrzem powinno być trzykrotnie większe niż u pracownika. Dlatego utwórz ciśnienie powietrza do 5 atm.

Takie ciśnienie powinno być tworzone tylko w systemie ogrzewania podłogowego, a nie na autostradzie łączącej kocioł i kolektor. Wynika to z faktu, że niektóre kotły są zaprojektowane tylko dla ciśnień do 3 atm. Dlatego obszar ten jest sprawdzany później osobno.

Tak więc, gdy powietrze jest pompowane do systemu do 4 atm., Pozostaw krany zamknięte na jeden dzień. Ciśnienie nie powinno spaść. Chociaż minimalne odchylenie będzie takie, jak podczas pompowania sprężarka nieznacznie ogrzeje powietrze, które później ostygnie. Aby upewnić się, że jesteś napięty, możesz przejść przez wszystkie stawy wodą z mydłem.

Dokręcanie

Jeśli chodzi o wykańczanie jastrychu, ważne jest, aby podać kilka ważnych konwencji:

1. Woda nie powinna być odprowadzana z układu, lecz utrzymywana pod wcześniej określonym ciśnieniem 1,5 atm.
2. Włącz ogrzewanie jest zabronione.
3. Wykonaj szwy temperaturowe.

Złącze temperaturowe całkowicie eliminuje możliwość pękania jastrychu. Ponieważ temperatura szewu jest używana taśma amortyzująca. Powierzchnia pomieszczenia może być podzielona przez 20 m² (jest to konieczne, jeśli powierzchnia pojedynczego pokoju znacznie przekracza tę liczbę). Rury, w obszarze, w którym przechodzi przez temperaturę szwu, należy wzmocnić fałdowanie.

Do wypełnienia jastrychu zaleca się stosowanie specjalnych dodatków, które poprawią właściwości techniczne jastrychu. Ponadto do betonu dodaje się plastyfikator, który zapobiega pękaniu jastrychu podczas jego chłodzenia / ogrzewania.

Skład betonu:

• Beton i projekcje - 1: 6.
• Beton, piasek i gruz - 1: 4: 3,5.

Plastyfikator i inne dodatki nalewane są podczas mieszania mieszanki betonowej. Udział określa się na podstawie instrukcji producenta na etykiecie.

W przypadku mieszkania wystarczająca jest wylewka o grubości 50 mm, dla pomieszczeń fabrycznych do 100 mm. Należy wziąć pod uwagę następującą właściwość jastrychu - akumulację ciepła. Im cieńszy jest jastrych, tym mniej czasu zatrzymuje ciepło. Jeśli jest zbyt gęsty, potrzeba więcej ciepła, aby je ogrzać. Dlatego optymalna grubość jastrychu wynosi 70-80 mm.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона zabronione.

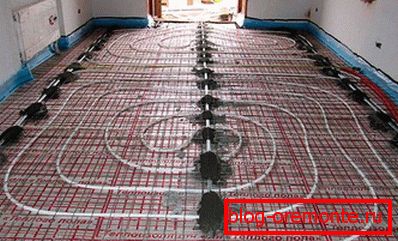

Proces wyrabiania jastrychów na sygnałach nawigacyjnych wygląda następująco:

1. Na poziomie wyświetlanych metalowych radiolatarni.
2. Latarnie morskie nie są instalowane na rurach. Możesz rozłożyć gruby roztwór w formie kopców, na których zainstalowane są beacony.
3. Reguła gładkiego betonu. Ważne jest, aby upewnić się, że pęcherzyki powietrza są całkowicie poza ciałem stołu.
4. Następnego dnia, gdy beton jeszcze nie został zajęty, konieczne jest usunięcie radiolatarni, oczyszczenie tych miejsc i wypełnienie ich zaprawą.

Wideo: Wypełnij stół

Uruchomienie

Wprowadź temperaturę pracy należy stopniowo. Najpierw ustaw temperaturę na 25 ° C. Po każdym dniu podnieść do 5 ° C. Jeśli środek przeciw zamarzaniu stosuje się jako chłodziwo, wzrost przeprowadza się przy 5 ° С, a jeśli jest to woda, to natychmiast przy 10 ° С. Jest to ważne wymaganie, ponieważ możliwe jest uniknięcie nagłego i nierównomiernego przegrzania, w wyniku czego jastrych pęka.

Tak więc uruchomienie jest wykonywane w następujący sposób:

• Upewnij się, że wszystkie zawory na kolektorze są otwarte, a płyn chłodzący krąży we wszystkich obwodach.
• Zawór mieszający głowicy termicznej jest ustawiony na minimalną temperaturę.
• Pompa obiegowa włącza się, gdy kocioł jest wyłączony, ponieważ pompa na kotle będzie zakłócać.
• Od czasu do czasu konieczne będzie odprowadzenie nagromadzonego powietrza.
• Korzystając z przepływomierzy, sprawdź cyrkulację płynu chłodzącego we wszystkich obwodach.
• Następnie możesz włączyć ogrzewanie.

Wideo: system napełniania

Ceny za ogrzewanie podłogowe wody

Koszt pracy w zależności od miejsca zamieszkania może się nieznacznie różnić. Przeciętnie ceny są prawdziwe. Ceny mogą wyglądać w poniższej tabeli:
