Dach dwuspadowy wykonuj samodzielnie

Niezależna instalacja dachu dwuspadowego jest możliwa tylko przy określonych umiejętnościach w pracy z takimi konstrukcjami i wymaga większej uwagi do wszystkich szczegółów procedur budowlanych. W celu ułatwienia realizacji nadchodzących prac, pomoże ci wnikliwe przestudiowanie naszych instrukcji, które opisują szczegółowo, w jaki sposób dwuspadowy dach wykonany jest własnymi rękami, biorąc pod uwagę wszystkie niuanse operacji wykonywanych w tym procesie.

Opcje dachu

Aby zrozumieć wszystkie subtelności i specyfikę nadchodzących prac, najpierw przedstawimy Państwu znane typy dwuspadowych dachów o różnych kątach nachylenia, a przy ich wyborze należy wziąć pod uwagę następujące czynniki:

• rodzaj pokrycia dachowego;
• lokalne warunki klimatyczne;
• funkcjonalny cel budynku.

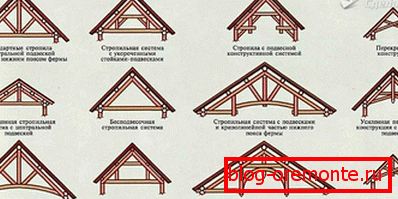

Kąt nachylenia zboczy w różnych budynkach może się różnić w zakresie wartości od 10 do 40 stopni i znacząco wpływa na wybór pokrycia dachowego. Zgodnie z tym wskaźnikiem, struktury dwuspadowe mogą mieć następujące wersje:

• z łagodnymi zboczami (do 20 stopni);
• dachy o dużym kącie nachylenia (więcej niż 20 stopni);
• dachy o pochyłej linii nachylenia (o zmiennym kącie nachylenia).

Działania przygotowawcze

W celu określenia optymalnej konfiguracji dachu, przede wszystkim należy wziąć pod uwagę taki wskaźnik, jak obciążenie śniegiem i wiatrem. Naturalnie, przy spadku kąta nachylenia dachu, obciążenia wiatrem znacznie maleją; jednak w tym przypadku niemożliwe staje się wykorzystanie przestrzeni pod dachem dla potrzeb gospodarstw domowych (na przykład dla przestrzeni poddasza).

Przy wyborze formy dachu dwuspadowego zakłada się zazwyczaj, że kluczowe punkty podparcia systemu kratownic pokrywają się z liniami usytuowania konstrukcji nośnych samej konstrukcji (w szczególności jej piętra). Jednocześnie brana jest pod uwagę szerokość domu, a także obecność wewnętrznych ścian nośnych.

Podczas przygotowywania projektu uwzględnia się obecność lub nieobecność pokoju na poddaszu w przyszłej strukturze, a także całkowite wymiary powierzchni dachu. Przy znacznym rozmiarze zamkniętego obszaru w projekcie systemu kratownicowego (oprócz pawęży, wykorzystywanej jako sufit nośny) należy uwzględnić dodatkowe elementy - tak zwane biegi i regały.

Można by pomyśleć o tym, gdzie będzie wejście na strych i jeśli będzie to konieczne, by zrobić schody.

Podczas układania dwuspadowym dachem własnymi rękami (bez poddasza), dozwolone jest stosowanie systemu pochyłych krokwi połączonych z jego górną częścią do dźwigara kalenicowego. Sam ten przebieg obsługiwany jest z kolei przez specjalne stojaki zainstalowane z obsługą wewnętrznej partycji podpierającej.

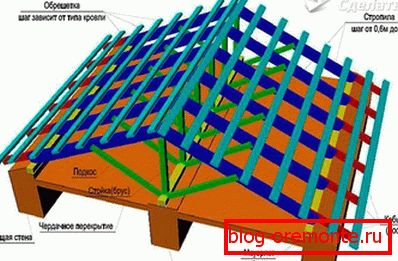

Najbardziej praktyczną i ekonomiczną opcją aranżacji konstrukcji dachowych, stosowaną głównie do lekkich budynków, są wiszące krokwie, do aranżacji, których nogi krokwi są połączone parami za pomocą specjalnych śrub. Te ostatnie to poziome zworki, które zapewniają wymaganą sztywność całej konstrukcji jako całości. Każdy z wiszącej krokwi spoczywa na końcach na bocznych ścianach budynku.

W przypadku, gdy jego szerokość przekracza 6 m, będziesz musiał zwiększyć liczbę zainstalowanych zestawów i regałów. Przypomnijmy, że dźwigar jest specjalnym poziomym prętem, używanym jako dodatkowe wsparcie dla krokwi i montowany za pomocą specjalnych stojaków.

Regały te opierają się z kolei na tak zwanych prętach (wstępnie przygotowane drewno układane wzdłuż skarpy). Takie drewno wraz z regałami może służyć jako rama do ścian planowanego pomieszczenia na poddaszu. W związku z tym użycie krokwi morskich pozwoli na wyposażenie strychu lub dość przestronnego pokoju na poddaszu używanego do celów domowych.

Ale zanim zrobisz dwuspadowy dach, najpierw musisz się martwić o przygotowanie materiałów do tego. Przy obliczaniu objętości wymaganego drewna należy starać się nie przeoczyć faktu, że ciężar systemu kratownic nie powinien przekraczać wartości tej konstrukcji. W tym przypadku sekcja służąca do jej układu drewna jest z reguły dobierana na podstawie wielkości samej konstrukcji.

Nagroda

Mauerlat służy jako podstawa nośna konstrukcji kratownicy i zapewnia jej niezawodne i stabilne mocowanie na ścianach budynku. Jako mauerlat stosuje się zwykle zwykłe drewno o przekroju 100 × 150 mm, zamontowane na całym obwodzie budynku i zapewniające równomierny rozkład obciążenia na jego ścianach.

Montaż belki w ścianie można wykonać w jeden z następujących sposobów:

• specjalny (walcowany) drut służący do mocowania belki nośnej na ścianie jest zamurowany w murze;
• metalowe wkręty o wymaganej wielkości są zamurowane w murze (o średnicy co najmniej 12 mm);
• specjalna monolityczna belka betonowa jest wykonana wzdłuż ściany, wyposażona w stalowe kołki.

Szpilki stosowane do bezpiecznego mocowania mauerlat znajdują się wzdłuż obwodu budynku o rozstawie około 120 mm. Wybierając wysokość zapięcia, należy wziąć pod uwagę całkowitą grubość warstwy hydroizolacji i drewno z wcześniej przygotowanymi otworami. Podczas montażu, pręt nośny jest zainstalowany na kołkach i jest mocno przymocowany za pomocą nakrętek, wyposażonych w szerokie podkładki.

Układ kratownicy

System krokwi typowego domu zawiera wiele elementów, które są strukturalnie połączone w jedną całość. Głównym elementem dachu dwuspadowego jest kratownica w kształcie litery A, która jest sztywną konstrukcją, która działa na zasadzie "na ciągu". W przypadku, gdy rama domu wykonana jest z drewna - należy zadbać o to, aby jego ściany na wysokości belek stropowych zostały wzmocnione specjalnymi łącznikami, które wykluczają możliwość ich przemieszczenia pod obciążeniem.

Na suficie od strony strychu znajdują się specjalne kłody (pręty o przekroju 150 × 150 mm), które służą jako podpora dla półek śmigła. Wszystkie powtarzalne elementy systemu krokwi wykonane są ściśle według szablonu, co pozwala na uzyskanie konstrukcji duos-pitch z równoramienną po złożeniu z równomiernym rozkładem obciążeń.

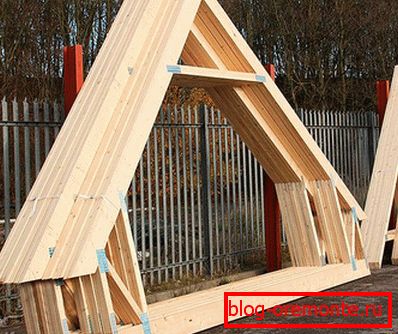

Kratownice w kształcie litery A do systemu kratownicowego są montowane na szablonie bezpośrednio na ziemi, po czym prefabrykowana konstrukcja wznosi się w górę na sufit przygotowany do instalacji kratownicy. W tym przypadku dźwigary są instalowane z podporą na szynach, a krokwie z ich dolnymi końcami są zamontowane na płycie zasilającej.

Po drodze zauważamy, że przy wytwarzaniu szablonu kratownicy można dowolnie zmieniać długość jego elementów składowych, zmieniając parametry przyszłego dachu (na przykład jego wysokość). Dzięki temu możesz wybrać najlepszą opcję dla swoich warunków.

Podczas instalowania nóg krokwi w miejscach ich łączenia za pomocą taśmy, wykonywane są specjalne odcięte odcinki, zapewniające niezawodny kontakt i sztywne połączenie z płytą zasilającą. Aby zwiększyć sztywność konstrukcji w tym uchwycie często stosuje się specjalne metalowe płytki.

Gable

Przygotowując projekt budowlany (czyli przed wybudowaniem domu), trzeba dokładnie przemyśleć układ jego szczytów.

Внешне фронтон выглядит как продолжение стены, имеющее границу по линии скатов кровли. Для случая рассматриваемой нами двускатной кровли фронтоны имеют форму равнобедренного треугольника. Gableными основаниями служат крайние фермы, высота и вертикальность установки которых строго контролируется.

W górnej części kratownic szczytowych jest umieszczony dźwigar kalenicowy, do którego następnie przymocowane są pozostałe krokwie. Szycie naczółków z desek odbywa się we wcześniej wybranym kierunku (pionowo lub poziomo). Zwykle jest organizowany po zakończeniu całego kompleksu prac dekarskich, ale wolno to robić w tym samym czasie, co drugi. Wszystkie subtelności montażu szczytowych dwuspadowych dachów można znaleźć, oglądając odpowiedni film.

Podsumowując, zauważamy, że zarówno szczyty, jak i elementy konstrukcji pokrycia dachowego podlegają obowiązkowej izolacji.

Zdjęcie

Wideo

Ten film pokazuje instalację dachu dwuspadowego ze szczytami:
