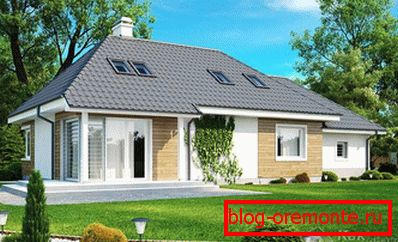

Dachy o złożonym kształcie zwracają szczególną uwagę na architekturę budynku. Dachy czterospadowe są popularne w budowie domów wiejskich. Cztery zbocza, położone w różnych płaszczyznach, nadają budynkowi szanowany wygląd. Najczęściej zbocza wykonane są w różnych kształtach: dwa z nich są trójkątne i działają jak szczyty, dwa mają kształt trapezu.

Zalety projektowania

Instalacja dachu biodrowego lub biodrowego, oprócz estetycznego wyglądu, ma praktyczne zalety:

  • na strychu, otoczony dachem ze wszystkich stron, utrzymywana jest komfortowa temperatura;
  • konstrukcja krokwi jest mocna i trwała;
  • wysoka odporność na wiatry i opady;
  • przestrzeń pod dachem można wykorzystać na strych.

Rodzaje dachów czterospadowych

Mając wspólną podstawę, podgatunki takich powłok różnią się nieco wydajnością:

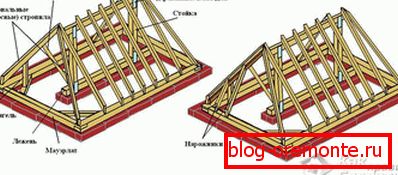

  • Hip - wersja klasyczna z dwoma trójkątnymi biodrami i dwoma stokami w kształcie trapezu.

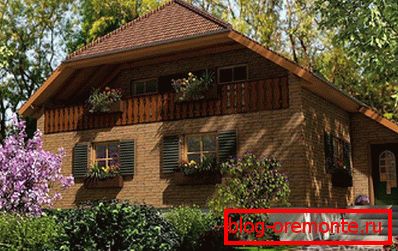

  • Pół zawiasów - trójkątne zbocza mają skróconą formę, ten projekt jest wykonywany dla sprzętu na poddaszu.
  • Namiot - ma kształt piramidy z trójkątnymi zboczami. Nadaje się do kwadratowych budynków.

Projektowanie

Kąt nachylenia zboczy dobierany jest na podstawie zaleceń producenta pokrycia dachowego i cech naturalnych. W przypadku dachów z miękkiej rolki wystarczający jest kąt do 18 stopni, kąt nachylenia 15-60 stopni jest odpowiedni dla łupka, a pod płytką należy ustawić nachylenie od 30 do 60 stopni.

Ilość opadów w okresie zimowym ma ogromne znaczenie, a jeśli spadnie znaczna ilość śniegu, lepiej wybrać strome zbocza, na których opady są mniej opóźnione.

Wybierając kąt nachylenia, można obliczyć wysokość grzbietu i inne parametry niezbędne do budowy czterospadowego dachu. Do obliczenia powierzchni stosuje się wzory geometryczne trójkąta i trapezu.

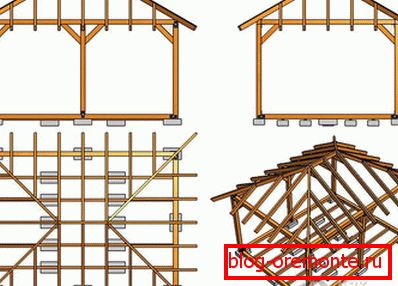

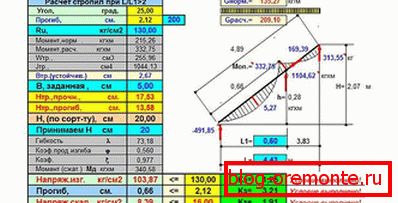

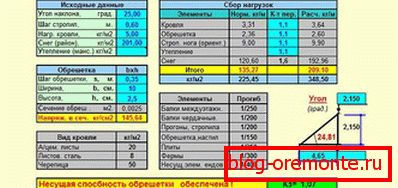

Podczas projektowania systemu kratownicowego należy wziąć pod uwagę wiele czynników: przekrój belki, długość krokwi, ilość przejazdów, etap montażu elementów. Wszystkie możliwe obciążenia na dachu są wykrywane na etapie projektowania, na przykład:

  • ciężar wybranego pokrycia dachowego;
  • roczne opady;
  • masa izolacyjna i wodoodporna;
  • urządzenie na dachu różnych urządzeń (anteny, światła, okna itp.);
  • obciążenie śniegiem i wiatrem.

Oprócz zadeklarowanych obciążeń, dach domu powinien mieć margines bezpieczeństwa, który gwarantuje stabilność konstrukcji w nieprzewidzianej sytuacji. Do budowy systemu kratownicowego użyto drewna i desek. Jeśli zachodzi potrzeba wzmocnienia elementów, płyty są podwojone.

Przed rozpoczęciem pracy wszystkie tarcicę poddaje się działaniu środków antyseptycznych.

Sekwencja pracy

Montaż dachu rozpoczyna się od zamocowania podstawy nośnej - blachy mocy. Jest to sekcja drewniana o wymiarach 150 × 150 mm, układana wokół obwodu ścian. Jego umiejscowienie jest kontrolowane poziomo według poziomu. Belka nie powinna znajdować się na krawędzi ściany, należy zachować odstęp 5-7 cm Montaż mauerlat odbywa się na zamurowanych w murze kołkach, dokręcanych nakrętkami. Ta belka pozwala połączyć system kratownicy i ściany domu w całej strukturze.

Do instalacji szaf są niezbędne lub belki wiązki. Elementy te wykonane są z prętów 100 × 200 mm lub podwójnych desek. Wszystkie podpory są zainstalowane pionowo i przymocowane do stołu za pomocą metalowego kąta lub płyty. Dla dachów biodrowych montowane są w jednej linii, zamontowane na dźwigarze kalenicowym. Podczas budowy dachu namiotowego podpory są umieszczone po przekątnej, układane są równe odległości od narożnika. W rezultacie tworzą prostokąt, w którym przebiegi są układane w stosy. Mocowanie odbywa się za pomocą narożników.

Boczne krokwie są instalowane po przetworzeniu wzoru. Cienka tektura jest traktowana jako półfabrykat, nałożona na dźwigar i oznaczona nacięciem. Drugi koniec spoczywa na mauerlat, a dolna jest zaplanowana. Wymagana liczba krokwi jest przygotowywana według szablonu i instalowana z wybranym krokiem mocowania, może wynosić od 60 cm do 1 metra. Z biegiem i połączeniem podstawowym występuje ze zszywkami lub śrubami.

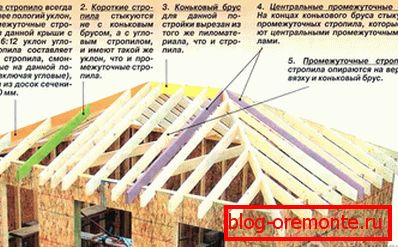

Spadziste krokwie ze stropem kalenicowym tworzą kąt nachylenia zboczy. Krokwie te znajdują się po przekątnej i przenoszą dodatkowy ładunek, więc używają podwójnych desek. Zmył krokwie według szablonu, ich długość uwzględnia zwis z wysokości 50 cm, w górnej części krokwie są połączone za pomocą śruby, aby nadać jej siłę. Podczas budowy dachu czterospadowego, krokwie kosiarek są połączone w zespół kalenicy za pomocą zaciągnięć. Krokwie instalowane są pod kątem 90 stopni i pewnie łączą się ze ścianami za pomocą zacisków drucianych.

Do przekątnych krokwi dołączone są krótkie krokwie lub drabiny. Są one wykonywane w różnych długościach, ale muszą być równoległe do siebie. Narodniki wraz ze zwykłymi krokwiami tworzą boczne zbocza. W przypadku modelu namiotowego, ostatecznym etapem budowy jest również instalacja oszustów i mocowanie słupów, rozpór i rozporków.

Aby usunąć ładunek z ukośnych krokwi, pod nimi zainstalowane sprengeli. Są to pionowe podpory, które opierają się na prętach. Boczne krokwie są mocowane za pomocą rozpórek. Jeden z koni na desce spoczywa na ziemi, a drugi jest wycięty pod kątem 45 stopni i przymocowany do nogi krokwi.

Toczenie i izolacja

Zakończenie budowy dachu pozwoli na jego izolację wełną bazaltową lub styropianem. Materiał jest umieszczony między krokwiami. Ochrona dachu przed wilgocią zapewni warstwę hydroizolacyjną. Wymiary listew zależą od rodzaju pokrycia dachowego, na rodzaju bioder miękka płytka wygląda atrakcyjnie, wymaga solidnego listew.

Właściwa konstrukcja pomoże obejrzeć film wyjaśniający niuanse instalacji krokwi.
