Dach hip to zrób to sam

Konstrukcja dachu odgrywa znaczącą rolę w atrakcyjności architektonicznej budynku i pełni ważną funkcję praktyczną. Niezawodny i piękny dach hip jest często używany jako opcja dachu. Wiele atrakcyjnych projektów domów, których zdjęcia można zobaczyć po przeczytaniu artykułu, wyraźnie pokazują, jaki oryginalny projekt ma dach czterospadowy. Charakteryzuje się urządzeniem czterech spadków, z których co najmniej dwa mają kształt trójkąta. Znajdują się na końcach budynku. Struktura systemu kratownicowego jest bardziej skomplikowana niż dach dwuspadowy, ale można też zbudować czterospadowy dach z własnymi rękami.

Modele dachów biodrowych

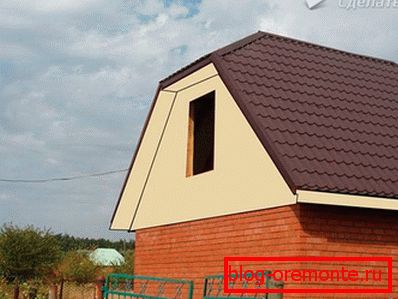

• Rynna lub holenderski - dach z ściętymi trójkątnymi zboczami, które nie rozciągają się do okapu i pokrywają tylko część szczytu. Ten typ najlepiej nadaje się do urządzenia na poddaszu. Pomieszczenie ma dużo przestrzeni, nie ma nawisu na ścianach. Niskie zbocza konstrukcji niezawodnie chronią budynek przed wiatrem i opadem. Ten model jest trudniejszy do wdrożenia niż zwykły dach czterospadowy.

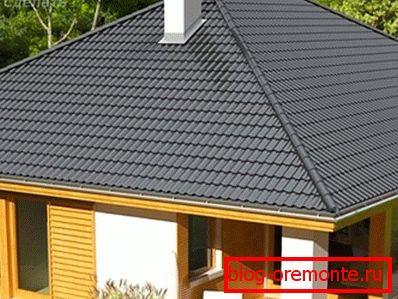

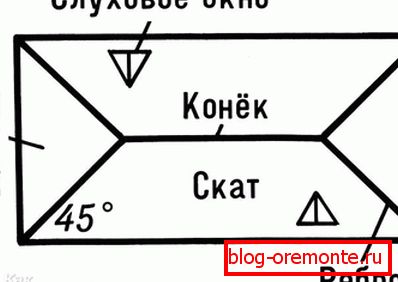

• Dach czterospadowy składa się z czterech zboczy w kształcie trójkątów o wspólnym wierzchołku. Ta konstrukcja jest odpowiednia dla domu w kształcie kwadratu.

Tworzenie projektu

Rysowanie czterospadowego dachu ze szczegółowym opisem długości, przekroju elementów i kąta nachylenia - zadanie to wykracza poza możliwości początkującego. Schemat powinien być skonstruowany z uwzględnieniem obliczeń przy użyciu specjalnych formuł. Można go obliczyć na przykład za pomocą kalkulatora budowlanego. Wybierając kąt nachylenia stoków, koncentrując się na rodzaju pokrycia dachowego i warunkach pogodowych, można obliczyć wysokość grzbietu i inne wartości. Kształt i rozmiar konstrukcji kratownicy również wymagają szczegółowego obliczenia i opisu na schemacie. Jeśli masz wątpliwości, czy sam prawidłowo przygotujesz projekt, lepiej skontaktować się ze specjalistami.

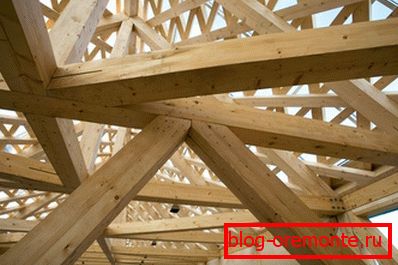

Posiada konstrukcję kratownicową

• Belka kalenicowa jest elementem nośnym dachu, na którym są montowane pozostałe. Znajduje się w środku struktury.
• Narożniki mają przekrój podobny do pręta grzbietowego. Górna część jest połączona z listwą, a końce wystają poza budynek.
• Pośrednie krokwie łączą kalenicę i górne wykończenia.
• Krótkie krokwie (panie) są połączone krokwie krokowe i polegają na mauerlat, ich nachylenie jest równe krokwie pośrednie.
• Centralne krokwie pośrednie zbiegają się na grzbiecie i opierają się na mauerlat, tworzą boczne rampy.

Do budowy wybrano suche, płaskie drewno z drzew iglastych - modrzew, cedr, sosna. Pre-materiał jest leczony antyseptycznie.

Markup

Zanim zrobisz czterospadowy dach, musisz oznaczać. Dokładność oznaczeń pozwoli uniknąć błędów podczas montażu krokwi. Początkowo obliczana jest linia środkowa, a następnie położenie krokwi. Położenie środkowej krokwi zaznaczono w punkcie oznaczającym połowę grubości grzbietu. Zaznaczanie pozycji różnych rodzajów krokwi najlepiej wykonywać nie za pomocą taśmy mierniczej, ale za pomocą pręta pomiarowego. Z jego pomocą łatwo zauważyć położenie środkowej krokwi pośredniej. Jeden koniec szyny jest wyrównany z zamierzoną linią, a drugi jest skierowany wzdłuż linii ściany bocznej.

Jeśli przedstawimy znacznik w postaci rzutu, staje się jasne, że krokwie pośrednie ze ścianą tworzą kwadrat, a krokiew krokowy dzieli go po przekątnej na dwa prostokątne kwadraty. Długość krokwi narożnej pozwala obliczyć twierdzenie Pitagorasa. Specjalna tabela współczynników pozwala obliczyć rozmiar narożnych i pośrednich krokwi. Aby obliczyć potrzebę pomiaru rzutu poziomego, znajdź kąt odpowiadający kątowi nachylenia zbocza i pomnóż długość przez współczynnik. Długość krótkich krokwi oblicza się, mnożąc położenie kosiarki i współczynnik krokwi pośrednich. Wszystkie pomiary są konsekwentnie wykonywane w czterech rogach. Na zaznaczonych punktach prowadzony jest sposób budowania systemu kratownicowego.

Szyna do znakowania wykonana jest ze sklejki o szerokości 5 cm, która wskazuje wymagane wymiary.

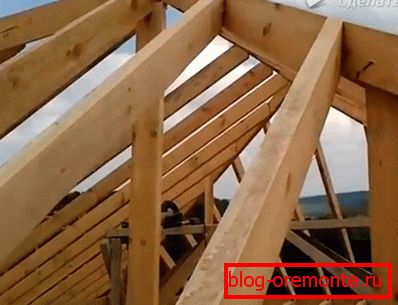

Montaż na dachu

1. Pierwszym etapem jest montaż pasa nośnego z mauerlat. Pod nim pasuje warstwa pokrycia dachowego do uszczelniania. Do mocowania pręta 20? 20 cm stosuje się kotwę włożoną do układania. Na krawędziach prętów połącz wsporniki. Oznakowanie jest stosowane do mauerlat do mocowania krokwi.
2. Następnym krokiem jest ułożenie belek stropowych, które znajdują się na ścianie w pobliżu płyty zasilającej. W celu zapewnienia niezawodności pomiędzy przeciwległymi ścianami są zamocowane. Na belkach można położyć podłogę z desek, zapewniając bardziej komfortowe środowisko pracy.
3. Belka kalenicowa jest zamocowana na pionowych wspornikach znajdujących się na środkowej belce. Stojaki ustawiane są pionowo na poziomie i zabezpieczane za pomocą klamer.
4. W przypadku krokwi bocznych wymagane są deski o wymiarach 60 150 150 mm. Gotowy szablon, który przeciął narożniki do mocowania. W stawach z płytką mocy, nacięcie wykonuje się na 1/3 grubości płyty. Krokwie ustawione w odstępach co 60 cm.
5. Za bokiem znajduje się centralny krokwi biodrowy, który jest przymocowany do końca kalenicy i spoczywa na płycie zasilającej.

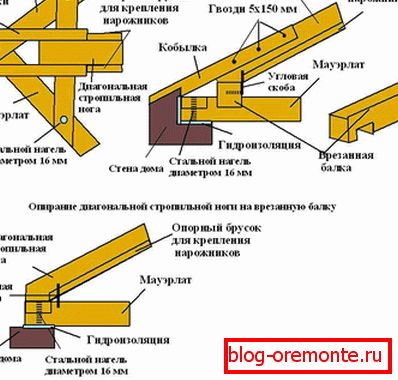

6. W kolejnym etapie montowane są krokwie ukośne. Wszystkie mają tę samą długość i są równe grubości względem dźwigara kalenicowego. W celu zamocowania krokwi w rogach mauerlat, dwa pręty o wymiarach 50 × 100 mm są połączone ze sobą. Pochyłe krokwie są wykonane na szablonie i przymocowane do grzbietu i płyty mocy. Narożna krokiew w najwyższym punkcie jest natychmiast połączony z dwoma środkowymi krokwiami, więc trzeba wykonać podcięcie o podwójnym skosie. Długa ukośna krokiew wymaga wsparcia w postaci podpory.
7. Krótkie krokwie instalowane są w krokach podobnych do boku, miejsce ich zamocowania zaznaczone na Mauerlate. Aby przymocować śpiące na dole, odpowiedni jest wzór z krokwi bocznych, a podcięcie przy łączeniu z belką ukośną wykonuje się na miejscu. Instalacja rozpoczyna się od najkrótszej krokwi.

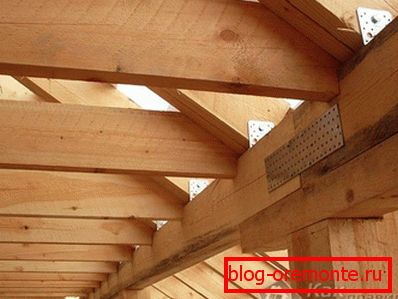

W zależności od wielkości przęseł i projektu stosuje się dodatkowe elementy:

• śruby do łączenia kratownic;
• stojaki na duże przęsła;
• подкосы;
• шпрентели.

Wystarczający zwis dachu jest zapewniony przez długość nóg kratownicy lub za pomocą klocków "klocków". Nogi krokwi są przymocowane do mauerlat na kilka sposobów: wsporniki, metalowe rogi, gwoździe. Na kalenicy krokwie są łączone za pomocą skosów i mocowane są za pomocą metalowych płyt. Następnie wykonuje się montaż listwy.

Nie mając doświadczenia w budowaniu złożonego dachu hip, możesz obejrzeć film instruktażowy lub skonsultować się ze specjalistą.

Wideo

W tym filmie autor opowiada o projekcie dachu hip, wyraźnie wyjaśniając za pomocą układu:

Montaż dachu czterospadowego dachu domu - zdjęcia projektów - dach dachu w wideo:
