Dach mansardowy zrób to sam

Wyposażenie pokoju na poddaszu znacznie zwiększa przestrzeń życiową domu. Nawet nieogrzewany pokój służy jako dodatkowa izolacja dla domu.

Dach mansardowy wykonany jest w formie złamanej konstrukcji szczytowej, ale istnieje wiele innych opcji:

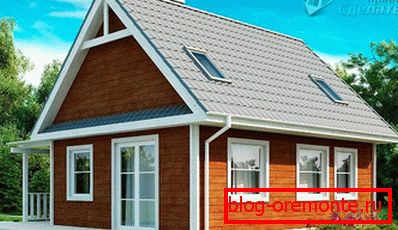

• klasyczny dach dwuspadowy charakteryzuje się prostymi obliczeniami, praca nad konstrukcją krokwi jest możliwa również dla początkujących, jej wadą jest niski sufit;
• nachylenie - prosty typ dachu, który zapewnia jedną pełną ścianę na poddaszu;
• namiot, posiadający cztery zbocza o tym samym rozmiarze;

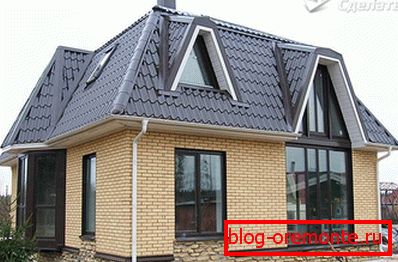

• Multi-szczypce - atrakcyjna i zrównoważona, ale złożona struktura.

Dach dwuspadowy z łamanym dachem domu pozwala uzyskać wystarczającą wysokość sufitu w pokoju i powiększyć wygodny obszar. Do jego budowy będzie potrzebny dobrze zaprojektowany projekt. Samo stworzenie go nie jest łatwym zadaniem, można je zamówić u firmy budowlanej lub użyć specjalnego programu komputerowego. Schemat projektowy pozwoli obliczyć wymaganą ilość materiału dla krokwi, izolacji, hydroizolacji, pokrycia dachowego. Kąt nachylenia połaci dachowych oblicza się z uwzględnieniem zaleceń producenta pokrycia dachowego, oprócz tego uwzględnia się warunki klimatyczne - obciążenie śniegiem i wiatrem.

Posiada dwuspadowy dach szczytowy

Dno kratownicy jest ustawione pod kątem 60^°jego filary wspierające stają się ramą dla wewnętrznych ścian pomieszczenia. Kąt u szczytu krokwi nie przekracza 45^°, co pozwala zmniejszyć ilość użytego materiału, ale nie kosztem jakości powłoki. Dodatkową sztywność ramy ramy zapewniają rozpórki, które są przymocowane do belki podłogowej i dolnej części krokwi.

Warstwa izolacji powinna wynosić co najmniej 20 cm, ta grubość zapewni wystarczającą izolację i utrzyma pomieszczenie od zamarzania w zimie i nadmiernego ogrzewania latem. Niewystarczająca warstwa izolacji prowadzi do regularnych strat ciepła i gorącego śniegu. Z powodu wielokrotnego topienia i zamrażania materiał pokrycia dachowego szybko stanie się bezużyteczny. W letnim upale, aby znaleźć niezabezpieczony strych będzie wymagał instalacji potężnego klimatyzatora. Wszystkie te problemy są wykluczone przy przestrzeganiu norm ocieplenia.

Przed wykonaniem dachu mansardowego drewno użyte do budowy konstrukcji musi zostać poddane obróbce chroniącej przed zniszczeniem przez mikroorganizmy i ogień. Ważny jest układ wentylacji, pozwalający pozbyć się nadmiaru wilgoci.

Izolacja akustyczna ma ogromne znaczenie, ponieważ będąc bezpośrednio pod dachem, wyraźnie usłyszysz uderzenia w dach, szczególnie jeśli używasz metalowej powłoki.

Wybór izolacji

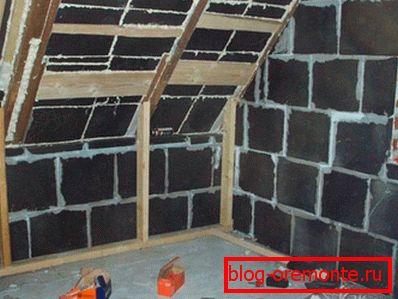

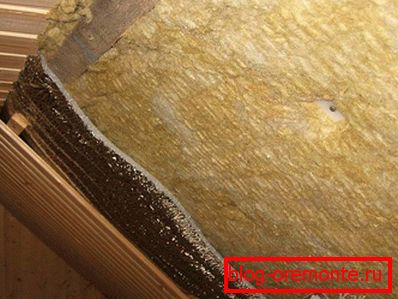

Jako izolację zastosowano wełnę mineralną lub piankę szklaną i piankę polistyrenową. Materiały piankowe nie chłoną wilgoci jak wata, więc będą trwać dłużej. Polistyren ekstrudowany ma zdolność pochłaniania dźwięku i będzie dobrą izolacją akustyczną. Wytworzone szkło piankowe nie płonie, jest mrozoodporne, nie gnije, nie przepuszcza wilgoci. Wełna mineralna jest niedroga, jest wystarczająco gruba do izolacji, łatwa w montażu. Elastyczna wełna bazaltowa nie pali się, dobrze leży między krokwiami i charakteryzuje się wysoką wytrzymałością.

Wymagane materiały:

• grubość belki 150 × 150 mm dla belek, 100 × 150 mm - dla blachy power, 150 × 150 mm - dla regałów;
• płytka 50 × 150 mm;
• nieobrzynana deska;
• elementy złączne: gwoździe, śruby, narożniki, zszywki;
• listwy do skrzyń;
• izolacja;
• hydroizolacja rolek;
• membrany paroizolacyjne;
• pokrycia dachowe.

Artykuł nie opisuje projektu o określonej wielkości. Możesz dowiedzieć się, ile materiału potrzebujesz, używając kalkulatora do obliczenia dachu.

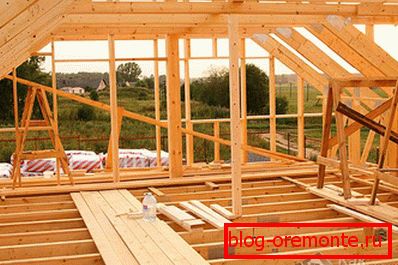

Etapy budowy

1. Wzdłuż obwodu konstrukcji kładzie się belkę nośną - mauerlat. Jest on przymocowany do ścian nośnych i przenosi ładunek z krokwi do podstawy budynku. Do cegły lub ścian bloków mauerlat jest mocowany za pomocą osadzonych kotew lub kołków. Oznaczyć miejsce do wiercenia otworów do montażu może być taśma miernicza lub przez przymocowanie drewna do ściany i zmiażdżenie go aż do pojawienia się wgnieceń. Materiały dachowe należy układać pod drewnem w celu uszczelnienia. Mauerlat nakładany jest na kotwice i zabezpieczany nakrętkami.
2. Belki stropowe są wytrzymałym drewnem iglastym. Umieszcza się je na mauerlat i wykracza poza obwód murów o 0,5 metra w celu zwiększenia powierzchni strychu. Innym sposobem - montaż w specjalnych kieszeniach pozostawionych w sprzęgle. Końce takich prętów muszą być pokryte materiałem uszczelniającym i pokryciem dachowym w celu ochrony przed wilgocią. Belki mocują za pomocą śrub i narożników. Ekstremalne paski układane na poziomie, aby prawidłowo zainstalować resztę linki naprężającej. Optymalne rozstawienie belek wynosi 0,6 m, pozwala na układanie izolacji bez przycinania. Wszystkie belki są wyrównane na wysokość, z niewystarczającym poziomem - zamykają deski, jeśli belka wystaje, jest odcięta.
3. Pionowe słupy są mocowane do skrajnych belek. Ich wysokość i miejsce instalacji określa rysunek. Po ustawieniu w pionie przy pomocy poziomu i pionu, stojaki są tymczasowo przymocowane za pomocą szwów z planszy. Po przymocowaniu skrajnych biegunów, między nimi ciągnie się sznur, wzdłuż którego są zainstalowane pozostałe pręty. Każda zębatka jest umieszczona na belce i tymczasowo przymocowana, okazuje się, że są dwa równoległe rzędy.
4. Stojaki mocowane są dźwigarami - płyty, element ten jest niezbędny do nadania sztywności konstrukcji. Na górze dźwigara umieszczona jest śruba, która łączy stojak po przeciwnych stronach. Napinanie jest mocowane do słupków za pomocą metalowych narożników. Kompleks tych elementów ogranicza przestrzeń na poddaszu. Aby wzmocnić strukturę, rozpórki są następnie instalowane.
5. Przed zainstalowaniem krokwi dolnych wykonano szablon ułatwiający pracę. Aby nie sprawdzać za każdym razem, jak prawidłowo odciąć górną część krokwi, weź deskę i dołączając ją do biegu, pociąć ją pod kątem prostym. To będzie szablon. W dolnej części krokwi, które są przymocowane do płyty zasilania, wycina się rowek. Jeżeli dolne krokwie są podtrzymywane przez belkę, są one przycinane na miejscu i mocowane za pomocą kątów, śrub i gwoździ.
6. Przed zbudowaniem górnych krokwi należy zwrócić uwagę na środek dachu. Dla wygody, możesz przygwoździć deskę do mauerlat i zakończyć dokręcanie, będzie służyć jako wytyczna dla wyrównania krokwi. Aby móc przyciąć górne krokwie na ziemi, zrób szablon. Aby to zrobić, weź planszę i zastosuj do dźwigara i przetrzyj pod kątem. Szablon uruchamia wszystkie krokwi, gdy szafy są prawidłowo zainstalowane, są one tego samego rozmiaru. Górna część wiszącej krokwi jest mocowana za pomocą metalowych płyt lub skrawków deski. Miejsca dokowania z biegami są mocowane za pomocą narożników. Pierwsze zainstalowane skrajne nogi kratownicy, a następnie pozostałe. Podwieszane stojaki z drewna 25 × 150 mm łączą punkty mocowania krokwi ze sobą i zaciskają.
7. Dolne krokwie wymagają wzmocnienia za pomocą rozpór, w tym celu wykorzystują płytę przykręcaną do krokwi i belki nośnej. Po zainstalowaniu wszystkich rozpórek usuń tymczasowe podpory. Po złożeniu całej konstrukcji kratownicy zszywają szczyty.

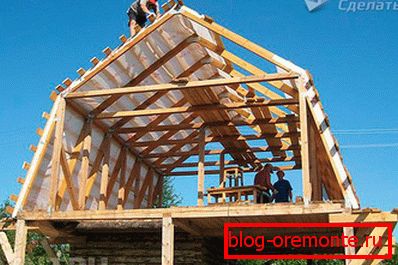

Układanie kołowego dachu

Membrana z paroizolacją jest przymocowana do konstrukcji dachu za pomocą zszywacza. Rozprowadzanie tkanin rozpoczyna się od okapów, należy je układać z zakładką 15 cm i zapiąć taśmą. Izolacja jest ułożona na górze, materiał jest ciasno upakowany, nie pozostawiając żadnych szczelin. Aby naprawić skrzynię z nadzieniem izolacyjnym. Wykonany jest z pasków, których szerokość wynosi od 10 do 15 cm, a grubość? 5 cm Ta część pracy kończy się dekoracją wnętrza pokoju.

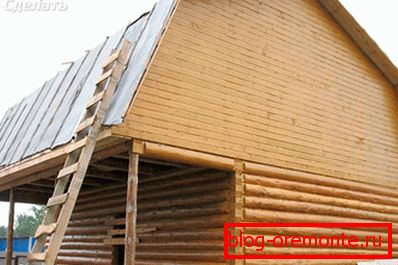

Od zewnątrz do krokwi zamocowana jest hydroizolacja chroniąca dach przed wnikaniem wody. Materiał jest mocowany za pomocą skrzyni, do której zostanie przymocowana osłona dachu. Odstęp między listwami zależy od rodzaju materiału. Miękki dach potrzebuje ciągłej skrzyni, więc cała powierzchnia dachu poddasza jest uszyta z arkuszy ze sklejki, zapewniając gładki i solidny fundament.

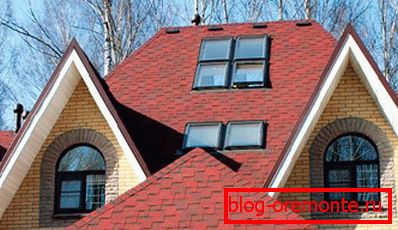

Gdy szelki poszycia pozostawiają miejsce na okna, jeśli są one przewidziane w projekcie.

Praca nad samodzielnym montażem dachu to trudny i żmudny proces. Korzystanie z doświadczeń mistrzów, którzy podzielają sekrety konstrukcji w dostarczonym filmie, pomoże zrozumieć kolejność i niuanse związane z montażem dachu.

Wideo

Ten film pokazuje, jak zrobić strych na dachu:

Autor tego filmu opowie, jak obliczyć schemat strychu, biorąc pod uwagę ładunki na nim:
