Dach typu "zrób to sam" dla wielu dachów

Pośród różnych konstrukcji dachu jest uważany za najtrudniejszy i najbardziej atrakcyjny multi-tong. Specyfika jego projektu polega na dużej liczbie złożonych elementów. Należą do nich naczółki, szczypce, doliny i żebra. W tym artykule wyjaśnimy, w jaki sposób zbudować wielogłośnikowy dach rękami, pokażemy rysunki i diagramy, materiały fotograficzne i wideo.

Najczęściej w kilku przypadkach wykonano dach wielotarczowy:

• początkowo;
• w procesie rozbudowy lokalu;
• do mocowania oświetlenia bocznego na poddaszu;
• w budynkach o skomplikowanym układzie i wielu pokojach.

Funkcje specjalne

Prostym wariantem dwuspadowego dachu jest dwuspadowy dach. W tym projekcie górna trójkątna część ściany jest nazywana szczytem. W procesie budowania dachu wielopoziomowego nie ma prostych kroków, wszystkie działania, począwszy od obliczeń, wymagają wiedzy i umiejętności. Zadaszenie pozwala na umieszczenie pod nim przestrzeni życiowej. Pomimo trudności, właściciele domów podejmują niezależną instalację, co pozwala zaoszczędzić znaczną ilość pieniędzy. Dach wielospadowy będzie wymagał ogromnych kosztów fizycznych i finansowych, ale zachwyci twórców architektonicznego piękna budynku.

Zalety projektu:

• dzięki zrównoważonemu systemowi krokwi dachowych może z łatwością wytrzymać duże obciążenia;
• dach ma oryginalny i atrakcyjny wygląd;
• konstrukcja różni się niezawodnością i trwałością;
• jest wolna przestrzeń na dodatkowy pokój lub poddasze;
• pokrywa śnieżna nie jest opóźniona na stromych zboczach.

Wady:

• złożony projekt, który wymaga odpowiednich obliczeń i instalacji;
• duża ilość odpadów powstałych w wyniku cięcia pokrycia dachowego, zwłaszcza metalu;
• wysokie obciążenie doliny, powstające ze śniegu;
• potrzeba wysokiej jakości hydroizolacji połączeń wewnętrznych.

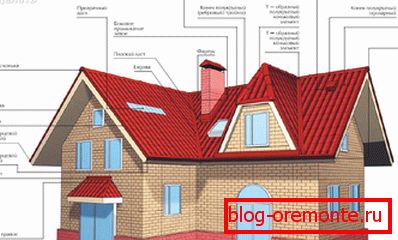

Oznaczenia głównych elementów konstrukcyjnych

Endova - miejsce wewnętrznego połączenia rolek, są one jednym z kluczowych węzłów. Muszą wytrzymać znaczny ładunek ze względu na nagromadzenie śniegu, dlatego wsparcie z systemu podpór i rozpór wykonuje się od dołu. Hydroizolacja terenu ma ogromne znaczenie, na dolinie przepływa cała woda spływająca po dachu. Każdy błąd projektowy spowoduje wyciek.

Żebra - reprezentują zewnętrzny narożnik połączonych zboczy. Jednym z najtrudniejszych miejsc w projekcie wielootworowego dachu jest skrzyżowanie pręta grzbietowego, do którego przylega endova. Grzbiet jest jedną z krawędzi dachu.

Żurawina - odcinek muru ograniczony zboczami, okazuje się w formie trójkąta i nie jest oddzielony od ściany gzymsem.

Nagroda - podstawę nośną całego dachu, która rozkłada obciążenie na ściany i fundament.

Rafters - zawieszone, wiszące i ukośne.

Otyłość - ramy z pręta, niezbędne do mocowania pokrycia dachowego i ocieplenia.

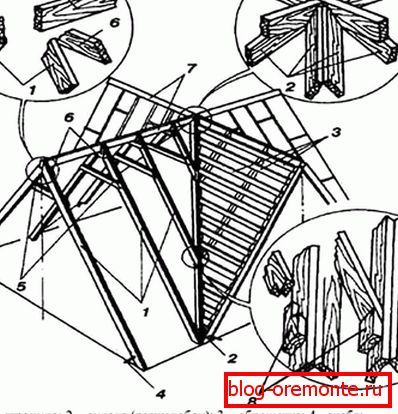

Instalowanie ramy kratownicy

Podstawą dachu wielospadowego jest mauerlat. Element bazowy poddawany jest wysokiemu obciążeniu, dlatego stosuje się do niego belkę o przekroju 150 × 150 mm. Jest on mocowany do ścian budynku za pomocą kotew położonych podczas budowy domu. Na mauerlat chudych krokwiach. Krokwie można pochylić i zawiesić. Ich wybór zależy od cech projektu.

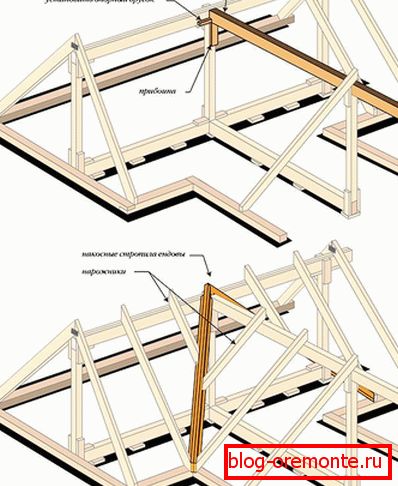

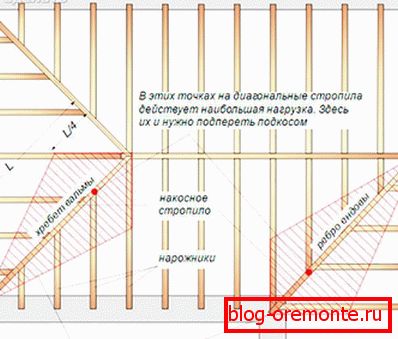

W przypadku dachu biodrowego i półzawieszanego, na końcach stoków instalowane są ukośne nogi kratownicowe. Te elementy stanowią główny ładunek, więc muszą być wzmocnione przez pracownice. Takie krokwie mogą być wykonane podwójnie, połączone z dwóch desek o wymiarach 150 × 50 mm. Nogi krokwi, wzmocnione klamrami i śrubami, tworzą farmę. Aby zapewnić atrakcyjny widok wielotarczowego dachu i niezbędną sztywność konstrukcji, wszystkie części kratownic są wykonane jako szablon. Początkujący budowniczowie nie mogą montować kratownic za pomocą cięcia, ale mocują je za pomocą metalowych nakładek.

Mocowanie krokwi do mauerlat odbywa się poprzez żłobienie, instalowanie wsporników lub narożników. W górnej części krokwi są połączone za pomocą pręta grzbietowego. Podczas instalowania systemu kratownicowego w dużym domu, belki stropowe są używane jako zaciągnięcia. Możliwe jest wzmocnienie struktury belki - poziomego pręta położonego dokładnie pośrodku między dwiema ścianami i połączonego z płytą mocy. Pod nakosnye nogi i endova można ułożyć dodatkowe zgięcie.

Montaż endovy

Po zainstalowaniu krokwi zostaje na nich wypchana skrzynia, na połączeniach ramp, gdzie umieszczone są endova, jest ciągła. Układ urządzenia hydroizolacji wewnętrznego narożnika zapewnia układanie dodatkowej warstwy, aby zapewnić niezawodność konstrukcji. Hydroizolacja układana jest na deskach, a dolna deska jest montowana. Jeśli endova składa się z kilku części, są one zamontowane na dnie, krawędź dolnego elementu zachodzi na górną część. Połączenie dolnej szyny i pokrycia jest izolowane. Aby nadać strukturze końcowy wygląd, ustawia się górną płytę doliny.

Skrzynie urządzeń, izolacja i instalacja dachu

Ostatnim elementem systemu kratownic jest toczenie. To jest nadziewane na krokwiach krokiem, który zależy od wyboru pokrycia dachowego. W przypadku miękkiego dachu jest on mocowany do płytek metalowych w odstępach co 25-30 cm, a warstwa hydroizolacji przebiega poziomo na listwie, paski zachodzą na siebie o 10 cm, a jeśli zostanie zapewnione ocieplenie, materiał zostanie poddany uszczelnieniu. Wykonując projekt izolacji, nie możemy zapomnieć o otworach wentylacyjnych. W przypadku dachu wielopołaciowego zaleca się stosowanie powłoki o niskiej wadze, aby nie obciążać krokwi, na przykład podczas układania płytek metalowych.

Istnieje wiele opcji, jak wykonać dach wielotarczowy, różnią się one złożonością konstrukcji i wyglądu. Najbardziej organiczny ten typ dachu wygląda na kwadratowych i prostokątnych domach.

Wideo

Obejrzyj film szczegółowo na temat tego, co musisz wiedzieć, aby prawidłowo zaprojektować system więźby dachowej:

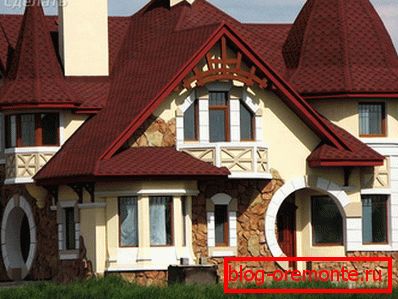

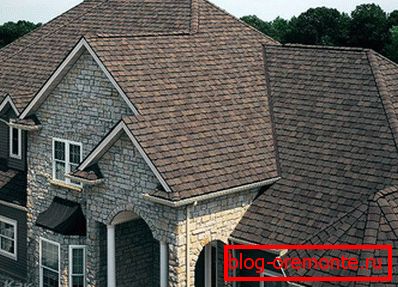

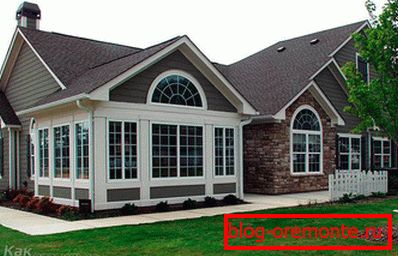

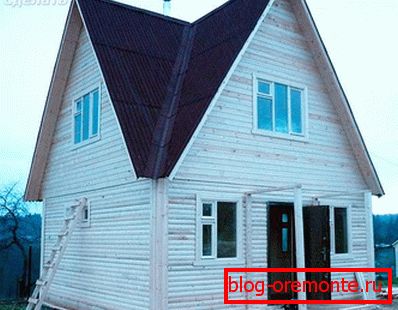

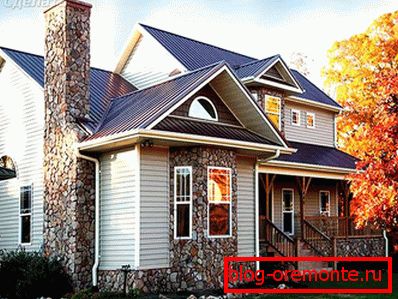

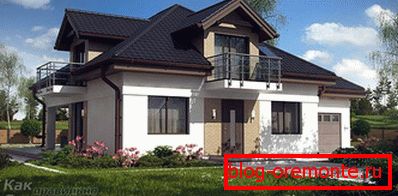

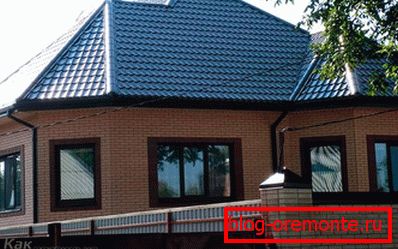

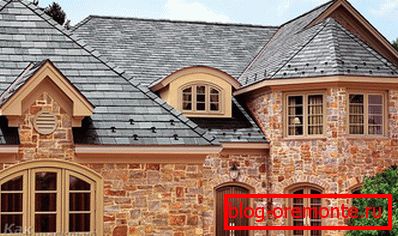

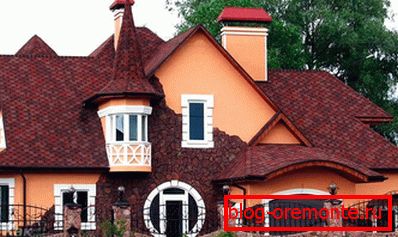

Zdjęcie

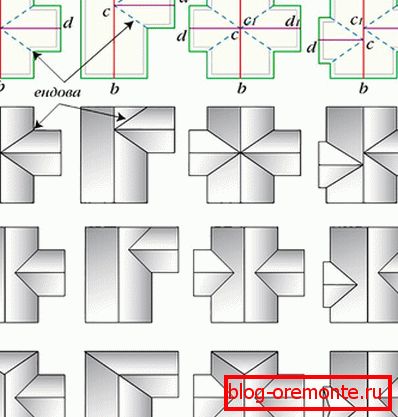

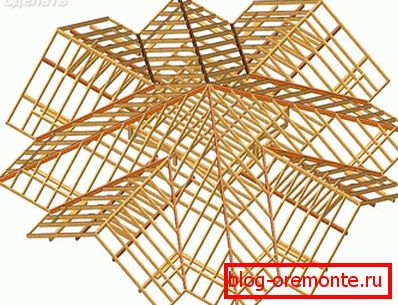

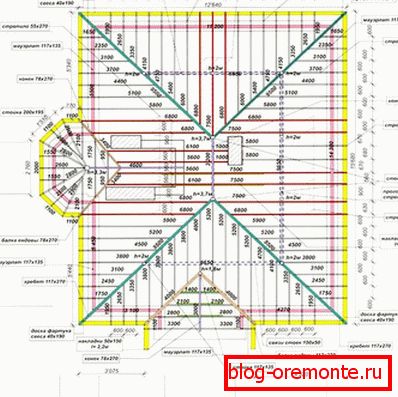

Schematy
