Diy ogrzewanie parowe

Coraz więcej osób przekonuje się, że autonomiczny sposób ogrzewania mieszkania lub domu jest bardziej ekonomiczny niż scentralizowany. Ogrzewanie parowe typu "zrób to sam" jest jednym z najtrudniejszych zadań, ale całkiem wykonalne, jeśli masz podstawowe umiejętności z zakresu elektronarzędzi. Jeszcze przed rozpoczęciem prac instalacyjnych konieczne jest wykonanie obliczeń i zakup niezbędnych komponentów.

Sedno problemu

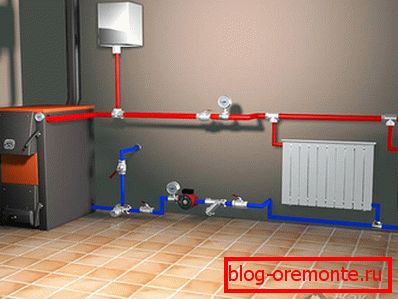

Niektórzy są zdezorientowani i uważają, że tak naprawdę właściwą nazwą takiego systemu jest ogrzewanie wody, a przedrostek "para" pozostał od przeszłości, kiedy ogrzewanie było zapewniane przez kotły przemysłowe wytwarzające duże ilości pary. W rzeczywistości, nawet dzisiaj istnieją kotły, które zapewniają ogrzewanie przestrzeni poprzez przekształcenie płynu w dwa stany skupienia. Mocne strony tej decyzji to:

• podwójny transfer ciepła - przez konwekcję, a także promieniowanie podczerwone;
• minimalne straty w wymienniku ciepła podczas transferu energii ze źródła;
• wysoka niezawodność;
• nie ma niebezpieczeństwa, że ​​system zostanie rozmrożony podczas zimnej pory roku;
• możliwość aplikowania o dowolnej porze roku;
• długa żywotność bez awarii.

Niektóre wady to:

• stosunkowo wysoka temperatura rur i grzejników;
• poważne konsekwencje przy zerwaniu;
• pewne trudności podczas instalacji;
• wysoka podatność na korozję.

Istota działania i wysoka sprawność polega na tym, że para, przechodząc przez linię, kondensuje i osiada z dużą ilością energii cieplnej. Przy tym samym koszcie paliwa taki system będzie o wiele skuteczniej podobny do wody.

Zwykle w celu zapewnienia bezpieczeństwa użytkowników we współczesnych kotłach występują pewne ograniczenia. Na przykład maksymalna temperatura, w której podgrzewana jest para, wynosi 130? C, a najwyższy punkt, który osiąga ciśnienie - 6 atmosfer.

Odmiany systemów

Wszystkie typy systemów są podzielone na obwód pojedynczy i podwójny. W pierwszym przykładzie wykonania cała moc kotła jest wykorzystywana do ogrzania nośnika, który będzie brać udział w zwiększaniu temperatury powietrza wewnątrz pomieszczenia. W drugim wariancie znajduje się dodatkowy wymiennik ciepła, w którym podgrzewana jest bieżąca woda, co pozwala na wykorzystanie go do potrzeb domowych. Przy realizacji drugiej opcji warto pamiętać, że konieczne będzie wykonanie dodatkowych połączeń z kotłownią i zwrócenie ich z powrotem do salonu.

Zgodnie z metodą obiegu nośnika, podobnie jak w przypadku systemów wodnych, istnieją:

• Naturalne krążenie lub zamknięte. W tym przypadku, po kondensacji, woda pod wpływem grawitacji przez naturalny prąd bez pompy powraca do kotła, gdzie jest ponownie przetwarzana na parę i używana.
• Wymuszone krążenie lub otwarte. W takim przypadku woda nie spada natychmiast z powrotem do grzejnika. Początkowo gromadzi się go w specjalnym zbiorniku, z którego jest zasilany pompą do dalszej konwersji w stan gazowy.

Poziom ciśnienia wewnątrz emitowanego:

1. Atmosferyczny. W nich wartość ciśnienia jest kilkakrotnie wyższa niż atmosferyczne, co w razie wypadku może spowodować poważne obrażenia. Ponadto, w takim układzie emisje są ogrzewane do wysokiej temperatury, a osadzający się pył płonie i powstaje nieprzyjemny zapach.
2. Odkurzanie. Aby wdrożyć tę opcję, cała autostrada musi być zaplombowana. Przy pomocy specjalnej pompy powstaje próżnia. Rezultatem jest przeniesienie wody do stanu gazowego w niższych temperaturach, co zwiększa bezpieczeństwo.

Dzięki metodzie dystrybucji rur emitują:

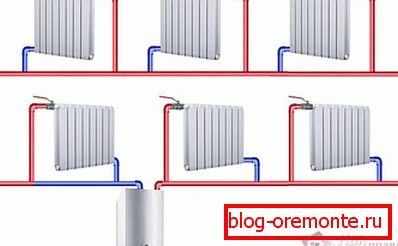

• Pojedyncza rurka Para porusza się nieprzerwanie wzdłuż jednej rury. W pierwszej połowie drogi oddaje swoją energię grzejnikom, stopniowo przechodząc w stan ciekły. W tym przypadku temperatura grzejników, które są bliżej kotła, będzie wyższa niż temperatura na końcu obwodu. W takim przypadku będziesz potrzebował rur o dużej średnicy, aby uniknąć przeszkód.

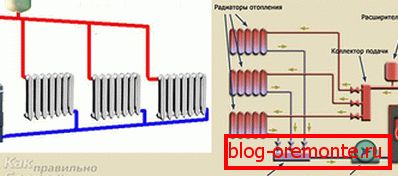

• Dwururowy. Para jest dostarczana przez jedną rurę, a kondensat jest przekazywany przez drugą. W tym przypadku przewoźnik dociera do wszystkich urządzeń, praktycznie bez utraty temperatury. Ta opcja będzie odpowiednia dla dużych domów, w których jest kilka pięter. Jeśli lokale są małe, nie ma sensu, zwiększy to jedynie całkowity koszt projektu.

Systemy próżniowe są wciąż testowane. Podczas ich używania stała dostępność energii elektrycznej będzie konieczna, ponieważ Pompa próżniowa działa niemal nieprzerwanie.

Wybór kotła

Aby wybrać odpowiednie urządzenie grzewcze, najpierw należy obliczyć obszar, który będzie ogrzewany. Aby to zrobić, musisz obliczyć powierzchnię każdego pokoju, mnożąc szerokość przez długość. Następnie wszystkie wyniki muszą zostać dodane, ostateczna wartość będzie pożądaną wartością. Ważne jest, aby pamiętać, że jest tak w przypadku wysokości sufitu do 3 m, jeśli jest większy, konieczne jest wykonanie dodatkowego prześwitu.

• Dla łącznej powierzchni 200? 300 m² wystarczająca wydajność w 25-30 kW.
• Na 400 x 600 metrów² - 35 × 60 kW;
• 600? 1200 m² - 60? 100 kW.

Kolejnym krokiem będzie wybór paliwa. Kotły parowe z funkcją łatwości z takich źródeł:

• Liquid. Może to być na przykład olej napędowy lub zużyty olej. Podczas korzystania z tej opcji konieczne będzie umieszczenie urządzenia w oddzielnym pomieszczeniu. Pomoże to uniknąć wdychania szkodliwych oparów i ich negatywnych skutków dla zdrowia.
• Solid - drewno, węgiel, torf i wszystko, co można spalić z wydzielaniem dużej ilości ciepła.
• Gazowy. Zwykle jest to gaz naturalny lub skroplony.
• Elektryczny.

W niektórych przypadkach rozwiązania na paliwa stałe kosztują znacznie mniej, ale konieczne jest rozważenie nie tylko kosztów paliwa, ale także czasu, który zostanie poświęcony na rozpałkę. W tym przypadku może osiągnąć kilka godzin, podczas gdy konieczne jest ciągłe uzupełnianie pieca w celu utrzymania odpowiedniej temperatury.

Niektórzy producenci łączą różne rodzaje paliwa. Na przykład łączą one piec do ładowania paliwa stałego i zapewniają obecność elementów grzejnych. Jednocześnie wydajność nie spada, ale okazuje się, że oszczędza się na konsumpcji, a więc na płatności.

Wybór rur

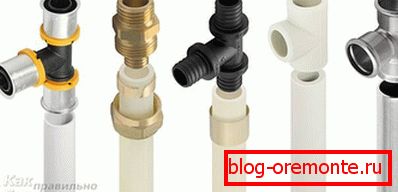

Przy wyborze dużo będzie zależeć od planowanego budżetu. Co można powiedzieć na pewno - w przypadku tego typu rur polipropylenowych w żaden sposób nie używa się. Wyjaśnia to ich niestabilność w warunkach wysokiej temperatury. Będziesz musiał wybrać spośród następujących opcji:

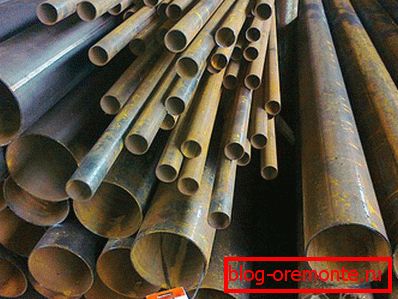

• Rury stalowe. Do ich instalacji będzie potrzebna spawarka. Są odporne na wysokie wartości ciśnienia i temperatury. Pozytywną stroną jest również przystępna cena i rozpowszechnienie. Wadą jest duża podatność na korozję.

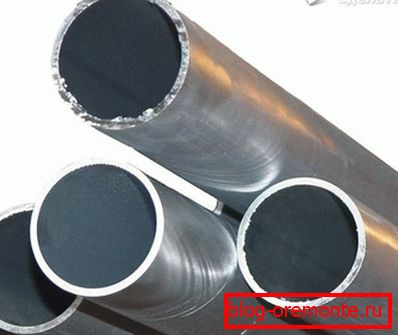

• Rury ocynkowane. Obejmują one wszystkie zalety stali, a także kompensuje brak nierównowagi korozyjnej. Połączenie wykonuje się za pomocą połączeń gwintowych, dlatego spawanie nie jest wymagane.

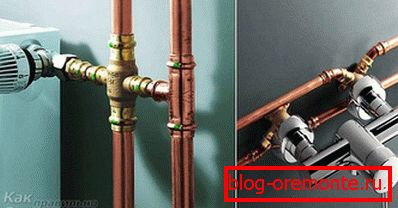

• Miedź. To idealna opcja. Są one jednak znacznie droższe pod względem kosztów, ponadto ich instalacja wymaga specjalnych umiejętności lutowania dla tego materiału.

Po zamontowaniu rury mogą być ukryte w ścianach lub podłogach. Ale ważne jest, aby wziąć pod uwagę, że materiał budowlany jest odporny na efekty termiczne.

Dodatkowe węzły

Oprócz kotła i rur dla autostrady będzie wymagać wymaganych elementów, bez których nie może zrobić:

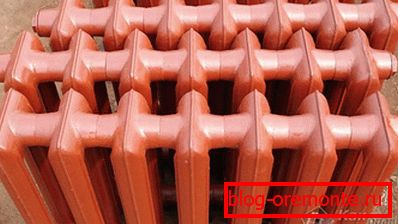

• Grzejniki. Mogą to być baterie żeliwne, wyroby stalowe lub rury z płetwami. Zainstaluj je lepiej pod oknami. W ten sposób powstaje korek termiczny, który odcina zimne powietrze. Zapobiegnie to również skraplaniu się na taflach szkła.
• Okucia Różne elementy łączące: złącza, kąty, kolanka, adaptery, które będą wymagane podczas instalacji rurociągu.
• Redukcyjny układ chłodzenia. Przenosi parę do stanu ciekłego.
• Skrzynia biegów. Zaprojektowany, aby dostosować ciśnienie w systemie.
• Zbiornik wyrównawczy. Lepiej używać otwartego elementu. Jeśli istnieje potrzeba umieszczenia szczelnego zbiornika, musi on być wyposażony w manometr i ciśnieniowy zawór bezpieczeństwa. Jeśli nie zostanie to zrobione, może to doprowadzić do jego awarii.
• Pojemność do zbierania kondensatu.
• Pompa cyrkulacyjna. Dla układów z wymuszonym ruchem cieczy.
• Hydrauliczna migawka. Będzie to konieczne w przypadku, gdy konieczne jest spuszczenie systemu w celu naprawy lub wymiany jakichkolwiek komponentów.
• Filtruj Konieczne będzie usunięcie ciał stałych zanim woda dostanie się do kotła. Jest to konieczne, aby nic nie zmniejszyło produktywności.
• Crane Mayevsky.

W systemie ogrzewania parowego można zainstalować pośredni kocioł grzewczy. W takim przypadku będziesz potrzebował zaworu dla trzech wejść. Łączy się z termostatem i przekierowuje ruch płynu chłodzącego.

Prace przygotowawcze

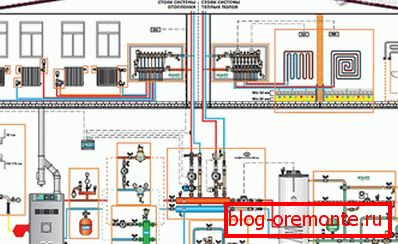

Pierwszym krokiem jest zrobienie rysunku. Na arkuszu papieru zostanie zastosowany plan piętra, w którym zostanie przeprowadzona instalacja. Określane jest położenie kotła. Pożądane jest, aby przydzielił oddzielny pokój. Odbywa się to w celu zapewnienia maksymalnego bezpieczeństwa. Jeśli jest to zamknięty system z naturalnym obiegiem, powinien znajdować się w najniższym punkcie. Jest to konieczne, aby woda mogła swobodnie do niego płynąć.

Zastosuj układ całego systemu, a także położenie wszystkich elementów wymienionych w poprzedniej sekcji. Wykonując ten krok, lepiej być w danym pomieszczeniu, wtedy będzie można zaplanować wszystko w najlepszy możliwy sposób, biorąc pod uwagę potrzebę wygięcia wokół rurociągu wokół przeszkód lub występów. Wszystkie rogi i przejścia należy odnotować na schemacie. Po zakończeniu rysowania możesz dokładnie obliczyć materiał, który będzie potrzebny do pomyślnego ukończenia całego projektu.

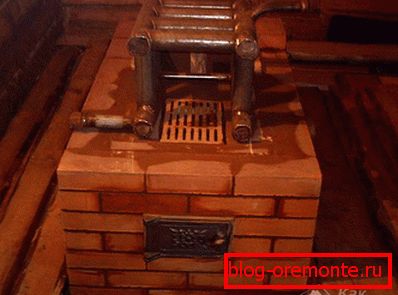

Niektórzy rzemieślnicy wykonują samodzielnie kocioł parowy. Jest albo gotowany z arkusza materiału, albo specjalny kontur jest wykonany z rur, które są układane wewnątrz ceglanego pieca. W drugim przypadku konieczne będzie monitorowanie stanu wymiennika ciepła, który najlepiej wykonany jest ze stali nierdzewnej, co wydłuży jego żywotność. Bardzo ważne jest również częstsze czyszczenie ścieżek dymu.

Sekwencja działań

Zgodnie ze znacznikami na diagramie:

• Zamontowany kocioł. W pokoju, w którym będzie, musi być konkretna podstawa. W razie potrzeby tworzy się niewielki fundament.
• Jest podłączony do układu wydechowego.

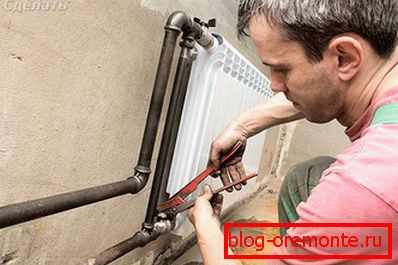

• Emitery są zawieszone. Aby to zrobić, użyj haków, które są zaprojektowane tak, aby wytrzymać ich ciężar. Informacje o miejscu, w którym powinny się znajdować, jak opisano powyżej.
• Każdy promiennik musi być wyposażony w dźwig Mayevsky do zatorów w ruchu lotniczym.
• W niewielkiej odległości od kotła, w najwyższym punkcie, zbiornik wyrównawczy ulega awarii.
• Na wylocie kotła zainstalowany jest manometr i zawór nadmiarowy, który zadziała w przypadku przekroczenia dopuszczalnych wartości ciśnienia.
• Wszystkie elementy są połączone ze sobą za pomocą rur wykonanych z wybranego materiału.
• Jeśli jest to układ otwarty, to na końcu linii jest zamontowany specjalny zbiornik i pompa.
• Od pompy do kotła jest przewód zasilający o mniejszej średnicy niż całe ogrzewanie.
• Przed wejściem do kotła znajduje się filtr zatrzymujący duże cząstki.
• Jeśli jako nośnik wykorzystywany jest gaz, wówczas wykonuje się sztywne zasilanie bez żadnych elastycznych węży.
• Płyn wypełnia się w obwodzie.
• Testowy przebieg systemu przeprowadza się ze stopniowym wzrostem temperatury w celu weryfikacji integralności.

W tym artykule omówiliśmy szczegółowo, w jaki sposób zrobić parowe ogrzewanie prywatnego domu. Chcielibyśmy poznać gotowe i funkcjonujące projekty. Podziel się swoimi doświadczeniami i obserwacjami w komentarzach.

Podczas instalowania ogrzewania w drewnianym domu należy wziąć pod uwagę specyfikę takiej konstrukcji.
