Dwuspadowy system dachowy 2

Dach dwuspadowy dzięki prostej, niezawodnej i reprezentacyjnej konstrukcji jest popularny od wielu lat. W zależności od nachylenia stoków stosuje się go w regionach o różnych ilościach opadów. System krokwi dachu dwuspadowego zapewnia naturalne gromadzenie opadów.

Modele dwuspadowe

1. Symetryczne - oba zbocza mają tę samą długość i są zamontowane pod tym samym kątem. Taki dach to trójkąt równoramienny o tępym lub ostrym kącie.

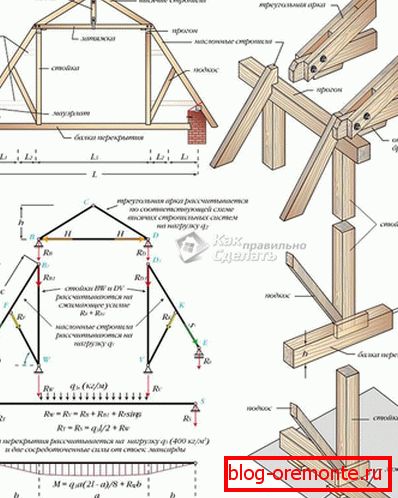

2. Zepsuty dach jest stworzony, aby pomieścić pokój na poddaszu, jego system dachowy oznacza złożoną, dwupoziomową konstrukcję.
3. Różne kąty nachyleń - to oryginalny projekt, podkreślający niezwykłą architekturę domu.

Kąt nachylenia

Kąt nachylenia jest wybierany po przeanalizowaniu kilku wskaźników: rodzaju pokrycia, ilości opadów, obciążenia wiatrem. W regionach o silnych opadach zaleca się niewielki kąt nachylenia, ale nie mniej niż 5 stopni. Masa śniegu nie pozostaje na stromej powierzchni. Płaskie dachy o tępym kącie nachylenia nadają się do wietrznego klimatu.

System krokwiowy dwuspadowego dachu musi być zgodny z przyjętymi standardami bezpieczeństwa i być zbudowany zgodnie ze standardami.

Systemy krokwi

Elementy nośne i krokwie przejmują obciążenie od sił zewnętrznych i rozprowadzają je na ścianach budynku. Od ich niezawodności zależy wytrzymałość całego dachu. Podczas budowy konstrukcji stosuje się dwa systemy krokwi:

• Wiszące - stopy kratowe mają dwa punkty podparcia na ścianach budynku. Doświadczają odkształcenia i zginania. Gdy odległość przęsła przekracza 8 metrów, wymagana jest instalacja wrzeciennika z rozpórkami. Aby zmniejszyć wpływ krokwi na ściany budynku, są one połączone poprzez zaciśnięcie.

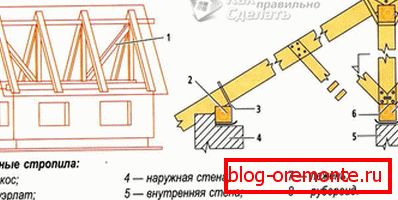

• Zawieszony - te pręty mają podpórkę na wewnętrznej ścianie lub specjalną konstrukcję.

Jeśli nie można użyć jednego z systemów w jego czystej postaci, uciekają się do hybrydowej konstrukcji, która umożliwia naprzemienne zawieszanie i krokwi.

Obliczanie materiałów

Dach dwuspadowy systemu kratownicowego pozwala na samodzielne wykonywanie obliczeń na podstawie znajomości geometrii. Aby obliczyć obszar konstrukcji, należy ustawić długość nachylenia. Ilość wymaganego materiału zależy od kąta nachylenia. Kąt ostry pozwala zaoszczędzić, ale jednocześnie zminimalizować przestrzeń poddasza.

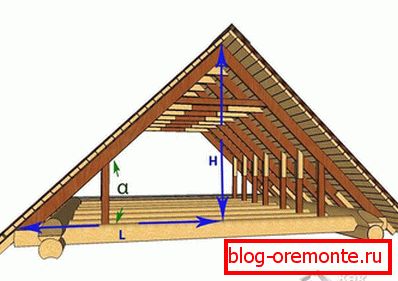

Wysokość kalenicy, długość krokwi i powierzchnia dachu zostaną obliczone za pomocą wzorów geometrycznych. Dla jasności, dopasowania schemat w domu. Przykład - przyjmijmy nachylenie stoku pod kątem 45 stopni, szerokość domu (podstawa trójkąta równoramiennego) wynosi 6 m, a długość 10 m.

Najpierw dzielimy trójkąt na pół przez wysokość obniżoną z górnego rogu. Okazuje się, że dwa trójkąty prostokątne, a jedna z ich nóg to pożądana wysokość dachu. Wysokość dzieli trójkąt równoramienny na pół, co oznacza, że ​​jedna noga ma 3 m. Drugi obliczamy za pomocą wzoru:

3? tg 45⁰= 3 m

Znając nogi, zgodnie z twierdzeniem Pitagorasa, obliczamy przeciwprostokątną, która jest krokwią:

3² + 3² = X² .

Długość krokwi będzie równa pierwiastkowi kwadratowemu z 18, około 4, 25

Liczbę krokwi oblicza się, dzieląc całkowitą długość przez krok (0,6 m):

10: 0,6 = 16,6 - wartość ta musi zostać podwojona.

Obszar oblicza się, mnożąc długość rampy i domu i mnożąc wartość przez 2:

4,25? 10? 2 = 85 m².

Korzystając z różnych formuł, możesz obliczyć wymaganą ilość materiałów.

Instalacja systemu kratownic

Podstawą nośną dachu jest mauerlat - trwały przekrój z drewna 150 - 150 mm z poddanych obróbce drzew iglastych. Mocowanie wykonuje się na kotwicy, unieruchomionej w górnym rzędzie muru. Powinny wznosić się 2-3 cm nad belką, aby zapewnić miejsce do dokręcenia nakrętki. Warstwa ruberoidów położona jest pod mauerlatem, aby chronić ją przed wilgocią. Między ścianami układane jest drewno poprzeczne, mocowanie mauerlat i ochrona przed obciążeniami wzdłużnymi. Aby utrzymać kalenicę, wzdłuż stoku kładzie się specjalne drewno - leżące, o przekroju równym mauerlat. Konieczna jest znaczna szerokość instalacji budynków.

Przekrój krokwi jest określony przez podziałkę i długość elementu krokwiowego, zwykle wynosi ona 50-150 mm. Więźby dachowe są łatwiejsze do złożenia na ziemi i gotowe do serwowania na dachu. Do wzorca pobiera się dwie deski, równej długości do krokwi, i łączone są za pomocą gwoździa. Wolne końce układane są na podporach, powstały kąt jest ustalany za pomocą poprzeczki. Miejsca i kształt nacięcia oznaczone są drugim szablonem ze sklejki. Pręty są mocowane pod kątem prostym za pomocą śrub, są spłukiwane, a po kratownicy są podnoszone do góry.

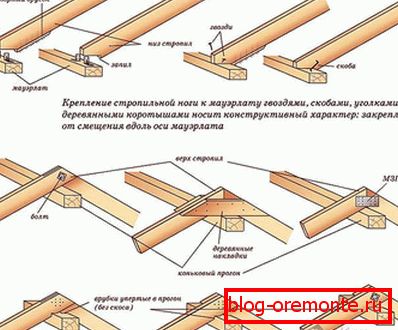

Pierwsze zainstalowane krokwie na szczytach. Są one przymocowane do mauerlat za pomocą narożników lub wsporników. Pierwsze gospodarstwa są ustalane ściśle na poziomie. Między nimi narysowany jest sznur, który jest wytyczną do instalowania pozostałych elementów.

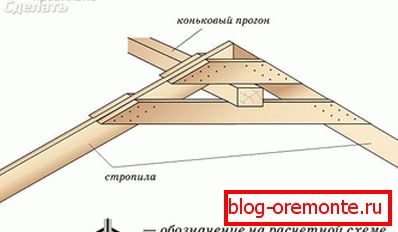

Aby nadać dostateczną sztywność całej konstrukcji wspornikowi krokwiowemu, należy przymocować je do rozporek i poprzeczek. Popręg grzbietu jest przykręcony do każdej kratownicy. Ten element łączący powinien być wykonany z trwałego drewna.

Przy znacznej szerokości budynku niezbędny jest montaż wiązarów, jest to poziomy pręt o wymiarach 50 × 150 mm, podpierający krokwie. Do jego instalacji zainstaluj pionowy stojak, oparty na podłożu. Elementy te będą stanowić podstawę ram dla poddasza.

Aby uniknąć spływania wody na ściany, konieczne jest wykonanie nawisu, do tego krokwie są zwinięte o 30 cm lub dołączone są dodatkowe deski.

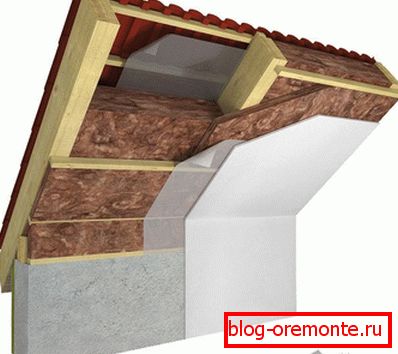

Skrzynia jest wypełniona na gotowych krokwiach, konieczne nachylenie jest wybrane dla każdego materiału pokrycia dachowego, a solidne gonty są wykonane dla gontów. Ocieplenie dachu jest ważną częścią budowy. Możesz zmniejszyć straty ciepła do minimum, prawidłowo układając izolację. W tym celu stosuje się wełnę bazaltową, szerokość materiału jest równa krokowi pomiędzy krokwiami, co pozwala szybko i niezawodnie wykonać izolację. Układanie hydroizolacji pomoże zapewnić niezawodną ochronę dachu przed wilgocią.

Symetryczny model dwuspadowego dachu jest najłatwiejszym do zbudowania i niezawodnym rozwiązaniem operacyjnym. Obciążenie w systemie dachu rozkłada się równomiernie, co pozwala wydłużyć żywotność konstrukcji. Lekcje wideo wizualne pomogą opanować subtelności pracy.

Wideo

Ten film wyjaśnia, jak zbudować system dwuspadowy:

W tym filmie można zobaczyć system kratownicy na przykładzie jednego dwuspadowego dachu:
