Fundacja diy screw

08-08-2018

Przydatne

Nowoczesne technologie jakoś zupełnie niezauważone przyniosły w naszym życiu kolejną innowację, która wcześniej była dostępna przede wszystkim dla wojska i geologów (miłośników trudno dostępnych miejsc), fundamenty śrubowe. Jednocześnie względna prostota i szybkość tworzenia takiej konstrukcji przy użyciu specjalnych stosów stopniowo "odsuwa" na bok taśmę i podstawy kolumn, do których jesteśmy przyzwyczajeni.

Ale czy taki fundament jest naprawdę uniwersalnym rozwiązaniem dla budowania solidnego i trwałego fundamentu dla domu? W artykule wyjaśnimy, jak to zrobić, podamy szczegółowe instrukcje krok po kroku,

Kupa śruby

Jest to metalowa rura (potraktowana specjalnym związkiem, który spowalnia proces korozji), ostrze jest przyspawane do dolnego końca. Takie paliwo jest wkręcane (wkręcane) w ziemię (jak śruba w drewno), praktycznie nie uszkadzając go (zagęszczając tylko poprzez zanurzenie rury), a zatem absolutnie nie zmniejszając jego nośności.

Pale te są dostępne w kilku typach:

z ostrzem ślimakowym (stosowanym na glebach o słabej nośności) lub imitacją nacinania gwintu przez większą część długości pala (takie pale są zwykle używane w regionach północnych, gdzie wieczna zmarzlina nie jest specjalnie zakłócona podczas budowy fundamentu pod budynki i budowle);
z inną średnicą rury - im większa średnica, tym większa waga budynku jest w stanie dostrzec stos (bez jego odkształcenia), ale nie należy zapominać, że nie będzie można ręcznie dokręcić grubszych pali (których średnica przekracza 108 mm);
o innej średnicy ostrza - dla mniej trwałych i nasyconych wodą, średnica ostrza będzie większa niż dla suchych i gęstych gleb.

I oczywiście rodzaj i kształt stosu zależy również od producenta, który go produkuje.

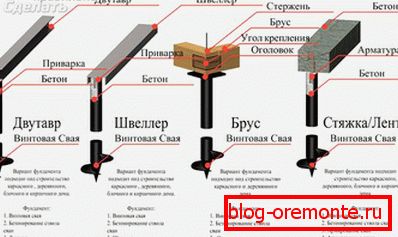

Fundament wkrętów jest następujący:

w narożnikach i na przecięciu ścian wewnętrznych, a także wzdłuż długości ściany konstrukcji, w ziemię wkręcane są stosy (stopień palowania waha się od 1 do 3 metrów);
z góry wszystkie pale są przycinane do tego samego poziomu i mocowane za pomocą metalowych lub drewnianych belek, aby utworzyć pojedynczą sztywną konstrukcję - ruszt;
pomiędzy poziomem gruntu a dnem budynku (grower) znajduje się przestrzeń z wentylacją.

Mocne i słabe strony

To dość prosty projekt. Jednak tutaj czekają na Ciebie "pułapki":

Stosy powinny być ściśle określone zgodnie z obliczeniami wykonanymi przez projektanta na podstawie badań hydrogeologicznych na działce, głębokości zamarzania gleby i masy przyszłego budynku oraz masy pokrywy śnieżnej zastosowanej do budynku w zimie (w przeciwnym razie ryzykujesz lub przepłacasz za stosy o większej długości lub średnicy, lub uzyskać całkowicie niestabilny projekt, który "będzie przewodził" w ciągu roku);
w zależności od podłoża trudno jest ręcznie wkręcić w ziemię stos (nawet jeśli 4-5 osób bierze udział w tym procesie);
obecność drzew, wysokich krzewów, ogrodzeń lub innych budowli w bezpośrednim sąsiedztwie placu budowy stwarza problemy dla palowania ręcznego;
Nie wszystkie firmy wykonują swoją pracę sprawnie, obserwując technologię.

Jednak podstawa śruby ma zalety:

nie są wymagane żadne wykopaliska;
może być zainstalowany na dowolnym terenie, bez wcześniejszego poziomowania;
Wbijanie w ziemię odbywa się prawie o każdej porze roku.

Podstawy można układać na dowolnych glebach za wyjątkiem skalistych, ponieważ skała sama w sobie jest doskonałą bazą stałą (dla grupy lub kolumny).

Prace przygotowawcze

Całkiem możliwe jest stworzenie podstawy dla małego budynku (garaż, altana, weranda, parterowy drewniany dom):

Możesz sam spawać stos używając rysunków zamieszczonych w Internecie lub spawać stos w podobny sposób (w tym celu musisz zamówić kalkulację, a następnie zakupić jeden zalecany stos w fabryce);
również niezależnie (z pomocą przyjaciół) można zanurzyć stosy w ziemi, kierując się istniejącymi rysunkami, prowadząc je i wykonując grilling.

W przypadku podstawy śruby nie należy oszczędzać na materiale. Pale powinny być wykonane tylko z nowych rur o wymaganej grubości, natomiast powinny być dokładnie oczyszczone z rdzy i pokryte środkiem ochronnym. Szczególną uwagę przywiązuje się do jakości połączenia spawanego w miejscu mocowania łopaty, ponieważ na wystarczająco gęstych glebach szew może pęknąć, nie będąc w stanie wytrzymać obciążenia przyłożonego do palu.

Aby ułatwić proces wkręcania pala w jego górną część (którą następnie odcinasz za pomocą "młynka"), musisz wykonać dwa otwory - będziesz mógł włożyć w nie "pręty", którymi przykręcony jest stos do gruntu.

Znakowanie

Instalacja powinna przebiegać tak dokładnie i kompetentnie jak to możliwe. Maksymalny dopuszczalny błąd w przekroju pionowym i między stosami wynosi nie więcej niż 2 cm, w przeciwnym razie w przyszłości może pojawić się konieczność naprawy rusztu z powodu jego ugięcia. A to z kolei doprowadzi do naruszenia ściany nośnej, a nawet do skosu budynku.

Podstawa na palach śrubowych powinna być umieszczona tak, aby ładunek na niej i na ziemi był równomiernie rozłożony jak to tylko możliwe. Więc weź plan domu i podziel go na prostokąty. Na bokach i przekątnych należy umieścić bloki podpór, biorąc pod uwagę wymaganą odległość między nimi. Dzięki temu każdy stos powinien znajdować się w środku wszystkich belek nośnych w domu.

Przerwij więc plan domu na prostokąty, uprzednio określając rozmiar każdego z nich. Można więc obliczyć liczbę stosów i rozłożyć je na obszarze, aby równomiernie rozłożyć ładunek na fundamencie. Po zakończeniu planowania przenieś oznaczenia z papieru na powierzchnię ziemi, na której dom będzie stać na palach. W punktach instalacji słupków młotek w kołkach.

Etapy pracy

Prace wykonywane są w następującej kolejności:

Wykop otwór pod każdym stosem (po prostu usuń górną warstwę ziemi z trawą w tym miejscu), którego głębokość nie powinna przekraczać 10-15 cm, a szerokość powinna być 2-3 cm większa niż średnica łopaty Niektórzy specjaliści radzą robić to bez kopania. otwór prowadzący, który zwiększa stabilność pala, ale jednocześnie zwiększa wysiłek, aby ręcznie wkręcić go w ziemię. Nie można wykopać głębokich otworów i po prostu zainstalować w nich stosy, pogłębiając je tylko o kilkadziesiąt centymetrów. Jednym z warunków koniecznych do wysokiej jakości zanurzenia pali śrubowych jest nienaruszona ziemia wokół niej, co pozwala stosowi przenosić ładunek z konstrukcji nie tylko na dolny koniec i ostrze, ale także na całą jego boczną powierzchnię.

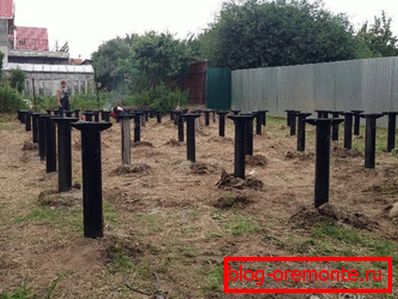

Zamontuj stos i razem z pomocnikami za pomocą specjalnego drążka wkręć go w ziemię, stale sprawdzając pionowość jego położenia. Stos powinien być zanurzony w ziemi poniżej poziomu zamarzania gleby w zimie.
Wyrównaj wierzchołek wszystkich pali pod jednym poziomem (zaznacz go na każdym stosie za pomocą poziomu), odetnij nadmiar za pomocą "młynka".
Wlać beton do stosu (zwiększy to jego wytrzymałość i zmniejszy szybkość korozji metalu).

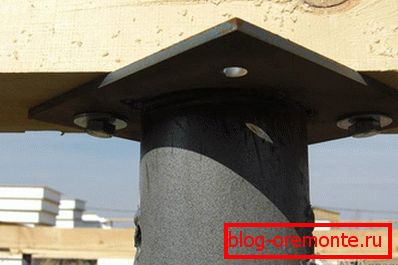

Spoina metalową płytkę (o grubości nie mniejszej niż 8-10 mm) wystającą poza granicę stosu kilka centymetrów ze wszystkich stron na górę każdego stosu.
Wykonaj grilling, mocując belki do płyty za pomocą spawania lub śrub.
