Instalacja jednorurowego systemu grzewczego z rurami

Po wybudowaniu domu wiele osób zaczyna się zastanawiać, jak w nim zrobić ogrzewanie. Natychmiast należy zauważyć, że to podejście jest zasadniczo błędne, ponieważ musiało ono zostać załatwione na etapie planowania. Dzieje się tak dlatego, że jeśli chcesz zainstalować system grzewczy z pojedynczą rurą z rurami polipropylenowymi, nie będzie to takie łatwe, a być może będziesz musiał zniszczyć to, co już zostało zrobione. To dotyczy nie tylko wykonywania otworów w ścianach, ale także shtrobleniya podłodze, jak to dość zrozumiałe pragnienie, aby obudowa jest nie tylko ciepło, ale również piękne, umieszczając rury w taki sposób, aby nie zepsuć projekt ogrzewanej przestrzeni.

Urządzenie i funkcje systemu jednorurowego

Osobliwością jednorurowego systemu grzewczego jest to, że rura wychodzi z kotła, a drugi koniec ponownie trafia do kotła. Bez zerwania głównej linii grzejniki są z nią połączone.

Takie systemy grzewcze mogą być:

• poziomy (przepływ);
• z okablowaniem górnym (pionowym).

Oba systemy mogą być zarówno zamknięte, jak i otwarte.

Klasycznym (najczęściej używanym) jest poziome okablowanie rur. Do doposażenia można nabyć dowolną baterię:

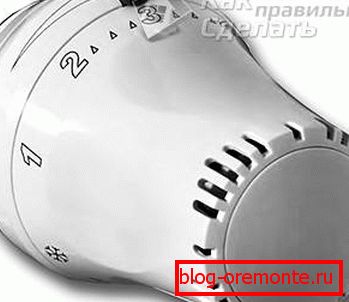

1. regulator chłodnicy;
2. zawory kulowe;
3. zawór termostatyczny itp.

Jak wspomniano na początku artykułu, jedną z zalet systemu jednorurowego jest możliwość ukrycia komunikacji w podłodze. Jest to ważny czynnik, ponieważ obecnie niewiele osób ukrywa grzejniki za zasłonami, a to nie jest praktyczne, ponieważ cyrkulacja powietrza wokół akumulatorów jest zakłócona, w wyniku czego należy podwyższyć temperaturę na kotle, co prowadzi do niepotrzebnego zużycia paliwa.

Jeśli w zmontowanym systemie nie ma przeciw-spadku lub różnic wysokości, to może pracować bez pompy.

Korzyści

1. Instalacja systemu jednorurowego odbywa się przy mniejszej liczbie rur (30-40%).
2. Prosty układ, którego instalacja może wykonać niespecjalistę.
3. W porównaniu do dwururowego systemu grzewczego, instalacja jednorurowa jest szybsza.
4. System można zainstalować zarówno w domu parterowym, jak iw domu z kilkoma piętrami.
5. Nie ma problemów z obejściem drzwi podczas instalacji rur.

Wady

Po omówieniu korzyści, należy wspomnieć o wadach.

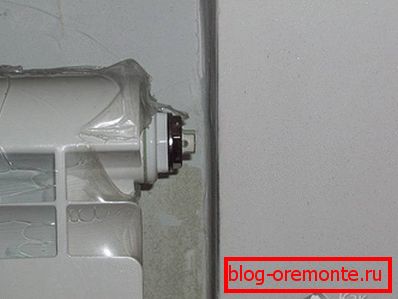

1. Każda bateria musi mieć zawór Mayevsky lub automatyczny system do odpowietrzania z systemu powietrznego.
2. Nierównomierne rozprowadzanie chłodziwa - do każdej następnej baterii trafia woda bardziej schłodzona, więc sprawność ostatniego grzejnika będzie niska. Położenie można poprawić, instalując w układzie pompę obiegową.

Planowanie

Nie każda osoba może korzystać z programów komputerowych do modelowania w projekcji 3D swojego domu, co niewątpliwie byłoby bardzo wygodne. Biorąc pod uwagę ten niuans, zastanowimy się, jak zrobić plan ręcznie, pisząc wszystko na kartce papieru.

Przy opracowywaniu schematu należy wziąć pod uwagę specyfikę instalacji systemu rur z polipropylenu - nie da się wykonać gładkich zwojów.

• Podczas wykonywania rysunku należy wziąć pod uwagę, że linia musi być położona z niewielkim nachyleniem - co najmniej 0,5 cm na 1 metr rury, w przeciwnym razie nie będzie działać bez pompy.
• Ustalamy miejsce instalacji kotła.
• Jeśli z jakiegoś powodu nie można ukryć rur w podłodze, konieczne będzie przeprowadzenie zewnętrznej instalacji lub częściowe ukrycie rur w podłodze - w miejscu największego upadku.
• Na schemacie zaznaczamy miejsca instalacji baterii, zwracając uwagę na rodzaj ich mocy.

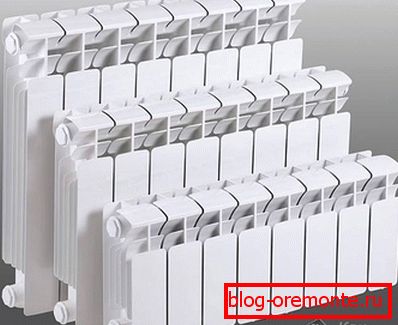

Określając, ile sekcji będzie potrzebnych w pomieszczeniu, należy wziąć pod uwagę, że każda kolejna bateria słabnie, dlatego należy zwiększyć liczbę sekcji baterii (lub powierzchni, jeśli grzejniki są ze stali).

• Jeśli krany, termostat itp. Są zainstalowane, powinno to również znaleźć odzwierciedlenie na schemacie.
• Mając pełny obraz, możesz obliczyć ile rur, okuć i elementów, które są potrzebne do modernizacji.

Instalacja

W przypadku instalacji systemu grzewczego uwzględnionego w artykule, nie potrzeba aż tylu narzędzi. To jest:

• Lutownica do montażu rur z tworzyw sztucznych;
• nożyczki do cięcia rur z tworzyw sztucznych;
• golarka (jeśli zakupiono rury z zewnętrznym wzmocnieniem).

Produkty całkowicie polimerowe nadają się tylko do zaopatrzenia w wodę. Należy zakupić rury zbrojone, których charakterystyka pozwala na ich wykorzystanie do ogrzewania. Najlepiej, jeśli jako warstwa wzmacniająca zastosuje się włókno bazaltowe lub folię aluminiową - w tym przypadku współczynnik wydłużenia rury zmniejsza się trzykrotnie, w przeciwieństwie do wyrobów z włóknem szklanym.

Pierwszym krokiem jest oznaczenie na ścianach dla każdej baterii. Muszą być zainstalowane pod każdym oknem - to zapobiegnie przedostawaniu się zimnego powietrza do podłogi. Aby akumulator w pełni spełniał swoją rolę, jego długość musi wynosić co najmniej 70% szerokości otworu okna. Ważne jest również zachowanie odległości:

• Od parapetu okna - 10-12 cm.
• Od ściany - 3-5 cm.
• Od podłogi - 8-12 cm.

Kupując baterie, należy wziąć pod uwagę te wymagania.

Jak dowiedzieć się, ile sekcji akumulatorów należy zainstalować w jednym pomieszczeniu, można znaleźć w artykule na temat grzejników bimetalowych.

Stosując poziome oznaczenia, należy zaznaczyć miejsca, w których zaczepy będą instalowane z taką odległością, że zainstalowane łączniki znajdują się pomiędzy sekcjami zainstalowanej baterii.

• Perforator w ścianie to wywiercone otwory, w których instalujemy łączniki.
• Teraz musisz przygotować baterię. Jeśli są one pokryte folią z fabryki, to nie trzeba ich jeszcze usuwać.
• Zgodnie z planem instalujemy zawory odpowietrzające, termostaty i zawory kulowe.
• Zawiesimy baterie w ich miejscach i używamy poziomu budynku, aby sprawdzić ich poziomą pozycję.
• Następnie rury są lutowane. Ważne jest, aby nie zapominać, że należy obserwować nachylenie głównej autostrady.
• Lepiej jest zainstalować obejście z pompą na rurze powrotnej przed kotłem.
• Konieczne jest zainstalowanie zbiornika wyrównawczego i jednostki z elementami grupy bezpieczeństwa.
• Jednorurowy system grzewczy nie jest konieczny do napełnienia wodą od najniższego punktu, ponieważ wszystkie grzejniki będą miały odpowietrzane powietrze. Jeśli zainstalowany jest automatyczny odpowietrznik, poradzą sobie z tym zadaniem.

Pozostaje uruchomić kocioł i sprawdzić działanie systemu jednorurowego zmontowanego ręcznie.
