Instalacja rur grzewczych zrobić to sam

Niezależna instalacja domowych rur grzewczych jest dość trudna, ale całkiem wykonalna. Podstawą pracy jest spawanie poszczególnych odcinków rury w całym systemie grzewczym, podłączenie grzejników i kotła grzewczego. Aby spawać metalowe rury, będziesz musiał skorzystać z usług spawacza. Ta procedura gwarantuje niepotrzebne koszty, a także dym i sadzę ze spawania w mieszkaniu. Cóż, jeśli zdecydujesz się na instalację rur grzewczych własnymi rękami, użyj rur polipropylenowych do pracy.

Dystrybucja rurociągów

Od prawidłowego przebiegu rurociągu zależy od wydajności systemu grzewczego. Istnieją różne systemy ogrzewania, ale są dwa, najbardziej popularne:

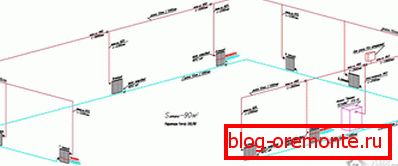

Topowy system wycieków wody bardzo korzystne dla jego niezależności od wymuszonego obiegu wody. Woda nagrzewana w kotle wzniesie się przez rurę do górnego punktu i przez rurociąg przechodzi przez grzejniki do dolnej (odwrotnej) rury. Z rury powrotnej woda wraca do kotła w celu ogrzewania. W celu eksploatacji tego systemu rurociąg jest montowany na poziomie. Konieczne jest, aby z wyjścia kotła w kierunku jego wejścia, w całym rurociągu wystąpiło niewielkie odchylenie dla arbitralnej cyrkulacji wody.

Taki system jest korzystny, ponieważ nie wymaga instalacji pompy do cyrkulacji wody. Oszczędzasz energię elektryczną, a kiedy jest ona wyłączona, system grzewczy nadal działa. Wadą systemu jest tylko brak estetyki. Górna rura jest używana z większą średnicą niż w układzie z mniejszym rozlaniem. Taki rurociąg jest trudniejszy do ukrycia w ścianie. Ponadto, oszczędzając energię elektryczną i zakup pompy, przepłacisz za zwiększone zużycie energii zużywanej na kocioł.

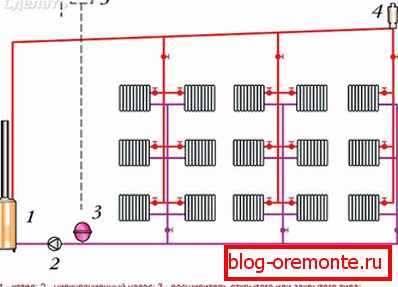

Dolny system wycieków wody pozwala na zastosowanie rur z tworzyw sztucznych o małej średnicy. Obieg wody w rurociągu zapewni pompę. Ten typ systemu ma wyższą wydajność niż omówiona powyżej.

Zaletą instalacji rurociągu jest ułożenie cienkiej rury z tworzywa sztucznego pod podłogą budynku i podłączenie jej do systemu ogrzewania podłogowego. Do chłodnicy spod podłogi przyjdą dwie małe długości rury do połączenia. Wadą tego systemu jest jego zależność od pompy. Energia elektryczna została odłączona lub pompa się zepsuła - nie można użyć systemu grzewczego.

Instalacja rurociągu

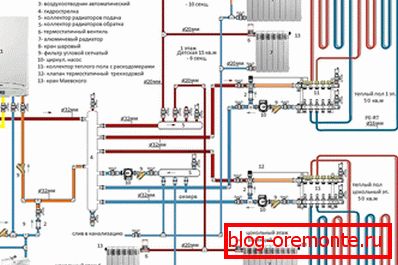

Wszystkie prace zaczynają się od planu systemu ogrzewania. Jeśli zdecydujesz się na instalację systemu ogrzewania z rur polipropylenowych, poćwicz lutowanie połączeń na niepotrzebnych kawałkach rury. To uratuje cię od niepotrzebnego małżeństwa w pracy. W oparciu o plan zakupić wymaganą liczbę rur, armatury, kranów, lutownicy polipropylenowej.

• W ścianach i sufitach budynku, w którym przechodzi rurociąg, przebij otwory przez perforator.
• Za pomocą nożyczek do cięcia rur, wyciąć wymaganą wielkość kawałków, na krawędziach, usunąć małą fazkę, dla lepszego wejścia rury do armatury. Na wzmocnionej rurze oczyść krawędź folii w odległości od głębokości pasowania. Wzmocniona rura, pokryta plastikiem na górze, nie wymaga usuwania.
• Podgrzej lutownicę i przygotuj się do lutowania. Oblicz tak, aby większość konstrukcji do lutowania wykonać na stole. Ściana powinna mieć ostatnie punkty lutowania, aby połączyć całą konstrukcję. Ta metoda instalacji ułatwi ci pracę, a ty nie będziesz w niewygodnej pozycji z lutownicą na podłodze do lutowania każdego złącza rury.

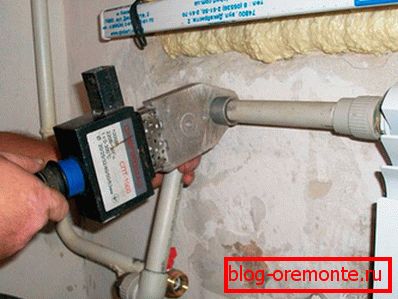

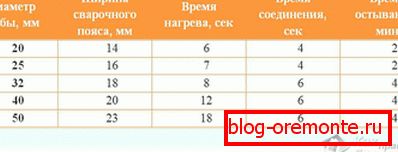

• Włóż krawędź rury do lutownicy po jednej stronie i jednocześnie okucie po drugiej stronie. Rozgrzej się o 260^°C. Usuń półprodukty z lutownicy i połącz, wkładając rurkę do złączki. Jeśli poczujesz nacisk na dopasowaną ścianę, nie naciskaj więcej na rurę. W przeciwnym razie ściśnięta krawędź może zmniejszyć średnicę przejścia. Po kilku sekundach blanki są lutowane. Do lutowania rur o różnych średnicach potrzebujesz czasu, który można znaleźć w tej tabeli:

• Po przylutowaniu wszystkich możliwych części stołu, ułóż elementy w ich stałym miejscu i zamocuj rury w specjalnych uchwytach. Następnie będziesz musiał sparzyć na wadze wszystkie blanki w pojedynczy potok.
• W następnym kroku przystąp do łączenia się z grzejnikami systemowymi. Zaleca się zamontowanie zaworu kulowego przy każdym wejściu i wyjściu chłodnicy. Gdy jeden grzejnik ulegnie uszkodzeniu, będzie można wyłączyć zawory, a cały system grzewczy będzie kontynuował swoją pracę. Podczas instalowania zaczepów dokręć wszystkie połączenia gwintowane taśmą FUM. Wkręcić złączkę w zawór od gwintu do tworzywa i lutować do wspólnego systemu rur. Ale ten rodzaj połączenia będzie jednoczęściowy. Aby wymienić chłodnicę, musisz przeciąć rurę, a następnie ponownie spienić. Aby uniknąć takiego problemu, zainstaluj odłączane połączenie pomiędzy złączką i kranem - amerykański.
• W pełni gotowy system ogrzewania przedmuchuje sprężarkę, kierując przepływ powietrza do górnego rurociągu - zasilanie. Powietrze musi przepływać bez przeszkód przez cały rurociąg i grzejniki i wychodzić do dolnej rury - rury powrotnej. Jeśli powietrze nie przechodzi, oznacza to, że podczas procesu lutowania zawarłeś małżeństwo i przylutujesz przejście przez rurę. Nic nie możesz zrobić, konieczne jest przecięcie rurociągu w miejscach i szukanie wadliwego lutowania.
• Po udanym teście podłączyć rury do pompy i kotła grzewczego. Należy pamiętać, że kocioł musi znajdować się w najniższym punkcie całego systemu rurociągów i w oddzielnym pomieszczeniu. Łącząc wszystkie te same złączki z gwintem przejściowym na tworzywie sztucznym.
• Wpompuj wodę do systemu, spuść powietrze z grzejników i sprawdź wszystkie połączenia.

Po tym, twój system grzewczy jest gotowy do pracy, możesz włączyć pompę i ponownie zapalić kocioł. Rury z polipropylenu dadzą gwarancję wysokiej jakości pracy systemu przez co najmniej 50 lat.

Wideo

W tym filmie specjalista podzieli się swoją wiedzą i powie Ci, jak wykonać instalację domowego systemu ogrzewania własnymi rękami:
